ДЫМОСОСЫ Д-18К, Д-18КГМ и Д-18К-1000 ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Дымососы Д

Дымососы модернизированные Д

Дымососы Д НЖ

Дымососы Д-18К, Д-18КГМ и Д-18К-1000 представляют собой высоконапорные центробежные машины одностороннего всасывания, предназначенные для удаления дымовых газов из топок паровых котлов с паропроизводительностью до 640 т/ч. Также они применяются в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м³, по абразивности не отличающимися от золы дымовых газов.

Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать +250 °С. Тип лопаток рабочего колеса — листовые, загнутые вперед.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСЫ Д-18К, Д-18КГМ и Д-18К-1000

Температурный режим перемещаемых сред: не более +200 °С (кратковременно до +250 °С).
Климатическое исполнение: не выше У2 (умеренный климат, установка на улице под навесом, температура окружающего воздуха от -30 °С до +40 °С).
Перемещаемая среда: дымовые газы и невзрывоопасные пылегазовоздушные смеси с запыленностью не более 2 г/м³.
Абразивность пыли, содержащейся в перемещаемой среде, и её склонность к налипанию не должны превышать аналогичных показателей золы дымовых газов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСЫ Д-18К, Д-18КГМ и Д-18К-1000

Корпус (улитка): металлический, сварной, спиральной формы, правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять на раме, изменяя направление выхода дымовых газов из дымососа согласно ГОСТ 5976.
Направляющий аппарат: представляет собой заслонку с регулируемыми по углу поворота лопатками. Имеет единый поворотный механизм, действующий на все лопатки одновременно.
Рабочее колесо: металлическое, сварное, правого или левого вращения, сбалансировано. Насаживается непосредственно на вал подшипникового узла. Имеет 32 лопатки. В базовом варианте изготавливается из углеродистой стали и может работать с дымовыми газами температурой до 250 °С.
Рама: металлическая, сварная.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ Д-18К, Д-18КГМ и Д-18К-1000

Исполнение 3-е.
Из углеродистой стали в стандартном исполнении.
Из различных марок нержавеющих сталей.
Во взрывозащищенном исполнении (из разнородных металлов) по ДНАОП 0.00-1.18-98.
Тягодутьевые машины изготавливаются правого и левого вращения (см. схемы установки разворотов корпуса).

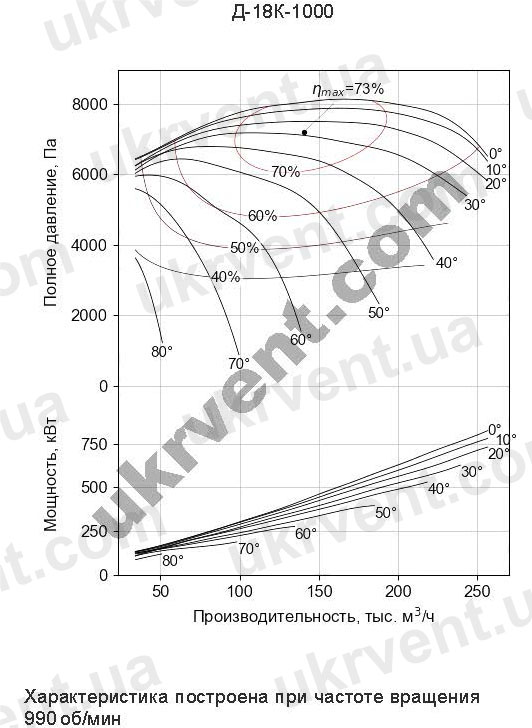

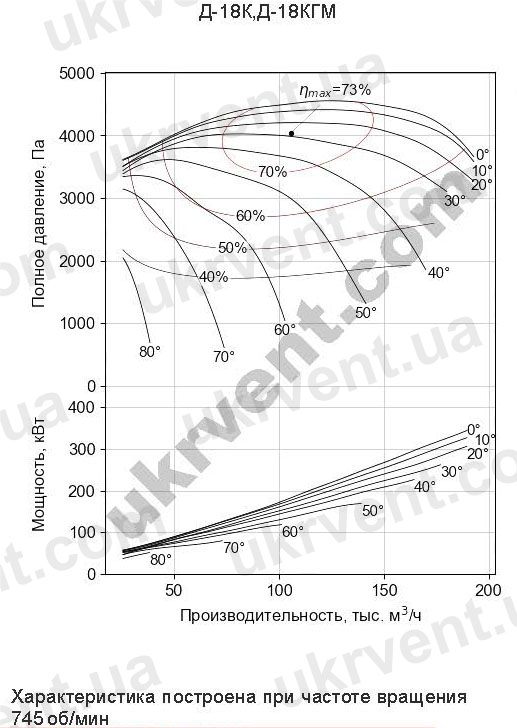

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-18К, Д-18КГМ и Д-18К-1000

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	Д-18К	Д-18КГМ	Д-18К-1000
Производительность, Q, тыс. м³/ч	106	106	141
Полное давление, Pv, Па	4040	4040	7220
Полное давление, Pv, кгс/м2	412	412	736
Максимальный КПД, ɳmax, %	72	72	73
Частота вращения n, об/мин	750	750	1000
Масса, кг	4260	4000	4010

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-18К, Д-18КГМ и Д-18К-1000

Группа присоединительных размеров, мм
Тип машины		Разворот, φ_ск			a			a1	b			b1			d			d1				n		n1		s			s1
Д-18К		0, 15, 30, 45, 60, 75			675			770	1053			1170			1400			1500				30		24		18			19
Д-18КГМ		90, 105, 135, 150, 165			675			770	1053			1170			1400			1500				30		24		18			19
		180, 195, 210, 225, 240			675			770	1053			1170			1400			1500				30		24		18			19
		270			675			770	1053			1170			1400			1500				30		24		18			19
Д-18К-1000		0			675			800	1043			1163			1400			1500				24		24		19			19
		15			675			800	1043			1163			1400			1500				24		24		19			19
		30			675			800	1043			1163			1400			1500				24		24		19			19
		45			675			800	1043			1163			1400			1500				24		24		19			19
		60			675			800	1043			1163			1400			1500				24		24		19			19
		75			675			800	1043			1163			1400			1500				24		24		19			19
		90, 105, 135, 150, 165			675			800	1043			1163			1400			1500				24		24		19			19
		180, 195, 210, 225, 240			675			800	1043			1163			1400			1500				24		24		19			19
		270			675			800	1043			1163			1400			1500				24		24		19			19
Группа габаритных размеров, мм
Тип машины	Разворот, φ_ск			B			B1				D			H		H1			H2		H3				L			L1
Д-18К	0, 15, 30, 45, 60, 75			3128			1094				1800			2780		1260			1750		500				2902			902
Д-18КГМ	90, 105, 135, 150, 165			3128			1094				1800			2780		1260			1520		500				2902			902
	180, 195, 210, 225, 240			3128			1094				1800			2780		1260			1350		500				2902			902
	270			3128			1094				1800			2780		1260			1350		500				2902			902
Д-18К-1000	0			3106			1094				1800			2802		1260			1750		500				2613			692
	15			3106			1094				1800			2802		1260			1750		500				2613			692
	30			3106			1094				1800			2802		1260			1750		500				2613			692
	45			3106			1094				1800			2802		1260			1750		500				2613			692
	60			3106			1094				1800			2802		1260			1750		500				2613			692
	75			3106			1094				1800			2802		1260			1750		500				2613			692
	90, 105, 135, 150, 165			3106			1094				1800			2802		1260			1520		500				2613			692
	180, 195, 210, 225, 240			3106			1094				1800			2802		1260			1350		500				2613			692
	270			3106			1094				1800			2802		1260			1350		500				2613			692
Группа установочных размеров, м
Тип машины			Разворот, φ_ск			c				c1			c2				c3			f			f1				f2
Д-18К			0, 15, 30, 45, 60, 75			817				817			321,5				970			780			780				790
Д-18КГМ			90, 105, 135, 150, 165			817				817			321,5				970			780			780				790
			180, 195, 210, 225, 240			817				817			321,5				970			780			780				790
			270			817				817			321,5				970			780			1850				790
Д-18К-1000			0			817				817			245,5				970			780			780				790
			15			817				817			245,5				970			780			780				790
			30			817				817			245,5				970			780			780				790
			45			817				817			245,5				970			780			780				790
			60			817				817			245,5				970			780			780				790
			75			817				817			245,5				970			780			780				790
			90, 105, 135, 150, 165			817				817			245,5				970			780			780				790
			180, 195, 210, 225, 240			817				817			245,5				970			780			780				790
			270			817				817			245,5				970			780			1850				790

*Размеры даны справочно

НЕСТАНДАРТНОЕ ИСПОЛНЕНИЕ ДЫМОСОСОВ Д-18К, Д-18КГМ и Д-18К-1000

Температурный режим перемещаемых сред до +400 °С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения.

Изготовление из нержавеющих коррозионностойких сталей для работы с агрессивными газовоздушными средами.

УГЛЫ ПОВОРОТА КОРПУСА

Все дымососы Д-18К, Д-18КГМ и Д-18К-1000 имеют возможность изменения угла поворота улитки, что существенно упрощает монтаж как самого дымососа, так и подводимого к нему дымопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 15°.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Дымососы бывают левого и правого вращения. Это не влияет на режим работы или характеристики вентилятора, но имеет значение при монтаже. Перед покупкой дымососа необходимо определить, где и как планируется установка, чтобы избежать дальнейших ненужных действий и проблем при подключении. Направление вращения определяется при взгляде со стороны двигателя: если рабочее колесо вращается против часовой стрелки — левое вращение; по часовой стрелке — правое вращение.

СХЕМА КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ

Исполнение 3 (Схема 3): рабочее колесо дымососа насажено на промежуточный вал, который через соединительную муфту состыковывается с валом электродвигателя. Для схемы исполнения №3 особое внимание уделяется соблюдению соосности рабочего колеса, промежуточного вала и вала электродвигателя. Данная схема особенно подходит для дымососов Д-18Б, работающих с дымовыми газами температурой 200…250 °С.

В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ ДЫМОСОСЫ Д-18К, Д-18КГМ и Д-18К-1000

Д-ГМ: для газомазутных котлов без абразивных частиц в воздушной среде. Предназначены для продолжительного режима работы в помещении и на открытом воздухе (вне помещения под навесом) при температуре окружающего воздуха от -30 °С до +40 °С; максимально допустимая температура перемещаемой среды на входе не должна превышать +250 °С.
Д-К: индекс “К” в маркировке обозначает наличие улучшенного подшипникового узла из двухопорной конструкции со смазывающими материалами.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСОВ Д

Температура перемещаемой среды: до 200 °С и кратковременно до 250 °С в стандартном исполнении.

Дымососы предназначены для перемещения агрессивных сред, при условии, что заказанный материал проточной части не поддается износу перемещаемой средой.

Тягодутьевые машины применяются в технологических установках для перемещения неагрессивных газов с остаточной запыленностью удаляемого продукта не более 2 г/м³.

Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом), в макроклиматических районах в условиях умеренного (У) и тропического (Т) климата 2 категории размещения по ГОСТ 15150-69.

ПРЕИМУЩЕСТВА

Надежность конструкции.
Увеличенная производительность.
Низкие эксплуатационные затраты.
Высокое качество используемых материалов.
