Аэраторы ПАМ-18; ПАМ-24; ПАМ-28; ПАМ-32
Аэраторы поворотные, не поворотные
Аэраторы с улучшенными аэродинамическими и шумовыми характеристиками

Аэраторы ПАМ: Назначение, Преимущества

Аэраторы ПАМ-18; ПАМ-24; ПАМ-28; ПАМ-32 применяют для обдува рабочих мест в цехах металлургических, коксохимических, машиностроительных предприятий.

Аэраторы ПАМ устанавливаются вблизи оборудования, работа которого сопровождается максимальным тепловыделением: сушилки, вальцы, каландры, вулканизационные и гидравлические прессы и т. д.

Также, аэраторы ПАМ применяются для для создания эффекта увлажняющего душа.

Вентиляторный завод «Укрвентсистемы» производит Аэраторы ПАМ не поворотные и поворотные, с возможностью направить струю воздуха вертикально вверх.

Вентиляторным заводом «Укрвентсистемы» спроектированы и запущенны в производство аэраторы ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 с улучшенными аэродинамическими и шумовыми характеристиками.

Частота вращения рабочего колеса аэратора ПАМ значительно снижена по сравнению с аналогами, что позволило снизить шумовые характеристики. При этом полное давление аэратора ПАМ увеличено почти в два раза.

ПАМ 24 Аэраторы Харьков
Аэратор ПАМ 24 Харьков
ПАМ-24 Поворотный Украина
Аэратор ПАМ

Установка аппарата спрямления потока воздуха на аэратор ПАМ позволила значительно увеличить дальность продуваемости аэратора.

На аэраторе ПАМ предусмотрена регулировка расхода воды и сжатого воздуха.

Аэратор ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 при заказе может комплектоваться поворотным устройством.

За 10 лет серийного производства аэраторы показали свою неприхотливость и надежность в работе. У вышеупомянутых ПАМов не выходят из строя рабочие колеса. Конструкция проста и надежна.

Качество аэраторов ПАМ подтверждается сертификатом соответствия UA1.007.0044637-10 и выпускаются согласно ТУ У 29.2-25185354-006.

Аэратор ПАМ Рабочее колесо аэратора ПАМ-24Аэраторы ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32, изготовленные Вентиляторный завод «Укрвентсистемы» работают на предприятиях Украины, России, Казахстана.

Аэратор производства Вентиляторный завод «Укрвентсистемы» создает очень мощный спрямленный воздушный поток. Массивная железобетонная плита не дает потоку воздуха опрокидывать аэратор.
Эти преимущества позволяют успешно применять аэраторы для обдува рабочих мест.

Рабочее колесо аэратора ПАМ-24
Вентиляторный завод «Укрвентсистемы» изготавливает рабочие колеса для ремонта аэраторов ПАМ-24 производства ЗАО «Старооскольский механический завод».

Вентиляторный завод «Укрвентсистемы» освоил выпуск поворотных аэраторов ПАМ с направленной струей воздуха вертикально вверх.

Технические характеристики аэраторов ПАМ

 Технические характеристикиАэратор ПАМ
1Производительность, м324000
2Частота вращения вала электродвигателя, об/мин950
3Мощность, кВт4
4Полное давление, Па400
5Диаметр рабочего колеса, мм800
6КПД максимальный0.81
7Номинальное напряжение, В380
8Расход воды, л/час25
9Расход сжатого воздуха, м3/час105
10Длина900
11Ширина900
12Высота1920
13Масса, кг, не более300

Устройство и конструкция аэраторов ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32

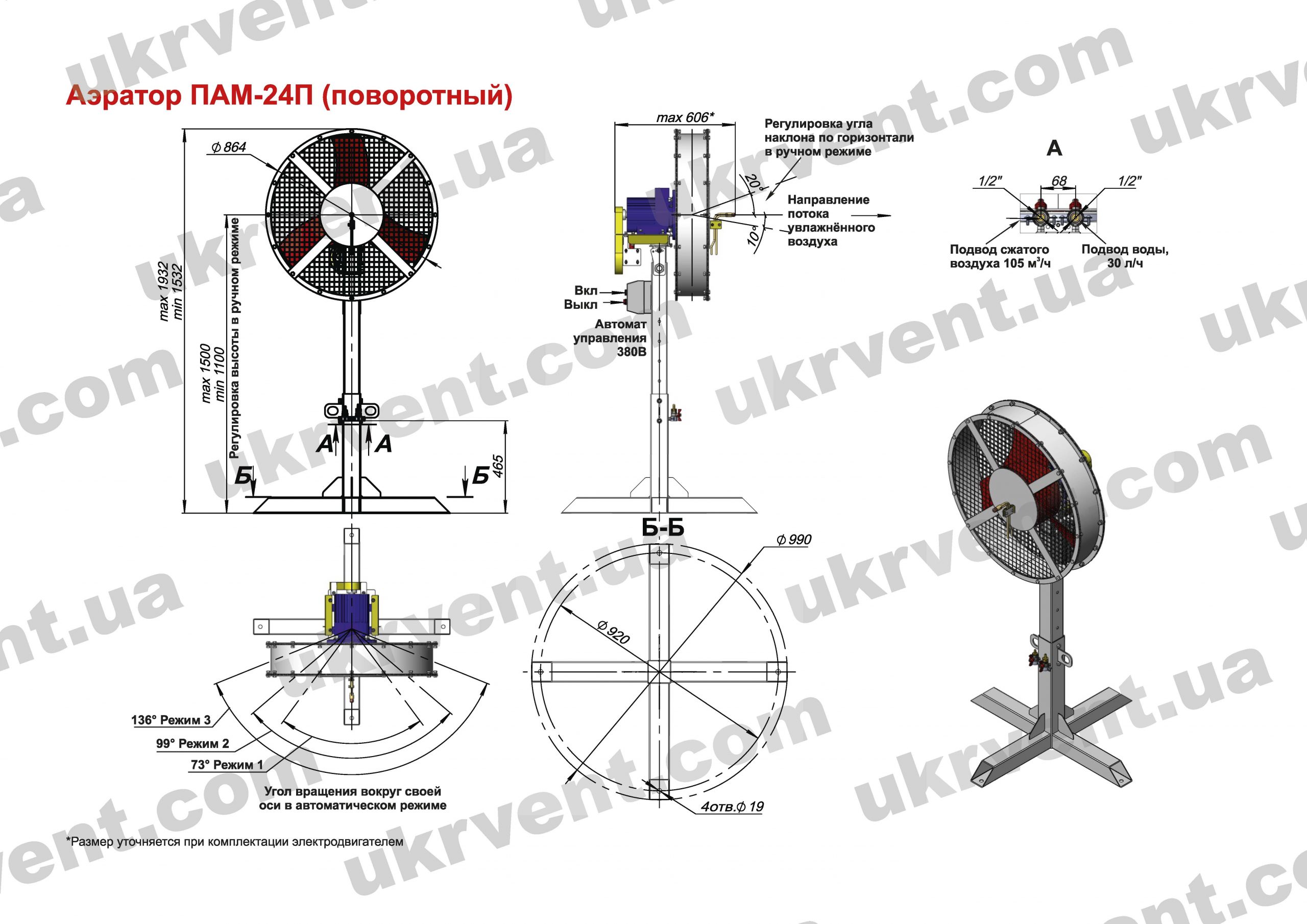

Аэратор ПАМ Чертеж Конструкция
Аэратор ПАМ Чертеж Конструкция

Аэратор ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 имеет вертикальную компоновку и состоит из

1 — стола поворотного
2 — привода поворота
3 — вентилятора осевого
4 — форсунки
5 — пульта управления .

Поворотный стол аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 состоит из неподвижной вертикальной опоры – монолитное основание, поворотного стола, вертикальная ось которого приварена к столу и находится на одном упорном подшипнике.

Привод поворота стола аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 , на котором стоит осевой вентилятор, состоит из редуктора, двигателя и кривошипного устройства, размещенного на выходном валу редуктора.

Форсунка состоит из центральной форсунки, по которой проходит вода и объемной форсунки, по которой проходит сжатый воздух, вода и воздух регулируются установленными кранами.

Упорный винт установлен для транспортировки стола и установки направления потока воздуха из аэратора ПАМ-18, ПАМ-24, ПАМ-28, ПАМ-32 в требуемом направлении, при этом монолитное основание остается неподвижным. После установки аэратора на рабочее место упорный винт затянуть.

Принцип работы аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32

После включения аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 , включается подача сжатого воздуха и плавно подается вода в количестве достаточном для увлажнения. Максимальный угол поворота 80 градусов.

После длительной эксплуатации аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 возможно подтекание масла из нижней крышки редуктора. Для устранения следует заменить резиновую манжету, размещенную в крышке.

Указание мер безопасности

1 При подготовке аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 к работе и при его эксплуатации должны соблюдаться общие и специальные правила техники безопасности по ГОСТ 12.2.003-74, ГОСТ 12.1.010-76, ГОСТ 12.3.002-75, ГОСТ 12.4.021-75.

К монтажу и эксплуатации аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 допускаются лица, изучившие его устройство и правила эксплуатации, прошедшие инструктаж по технике безопасности.

2 Во всех случаях работник, производящий пуск аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 , обязан принять меры по прекращению всяких работ по обслуживанию ( ремонт, очистка и др. ) данного аэратора и оповестить персонал о пуске.

3 Обслуживание и ремонт аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 производится только после отключения его от электрической сети и полной остановки вращающихся частей.

4 Вентилятор и двигатель должны быть надежно заземлены по ГОСТ 21130-75, ГОСТ 12.2.007.0-75, а для исполнения в тропическом климате по ГОСТ 15151-69.

Значение сопротивления между заземляющим зажимом и каждой, доступной прикосновению, металлической нетоковедущей частью вентилятора, которая может оказаться под напряжением, не должно превышать 0,1 Ом.

5 Пусковая аппаратура монтируется согласно “Правилам устройства электрических установок“ в местах, позволяющих наблюдать за работой аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 .

6 При работах, связанных с опасностью поражения электрическим током ( в том числе статическим электричеством ), необходимо применять защитные средства по ГОСТ 12.1.019-79.

7. При обслуживании аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 должны выполняться следующие обязательные указания по технике безопасности:

  • не приступать к работе без предварительного ознакомления с паспортом аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 ;
  • проверить устойчивость аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 ;
  • перемещение аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 производить проверенными стропами и только за транспортные уши;
  • не разрешается производить наладку во время работы аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 ;
  • не допускается включение аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 при снятом ограждении на всасывании;
  • аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 должен быть надежно заземлен и подключен к общей системе заземления.

Подготовка аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 к работе

При разгрузке следует соблюдать осторожность, чтобы не повредить аэратор ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 .

Аэратор ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 установить на ровной площадке, проверить его устойчивость.

Проверить крепление корпусных деталей аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32.

Подсоединить трубки сжатого воздуха и воды, отрегулировать подачу воды и сжатого воздуха, подключить к электрической сети, проверив соответствие напряжения сети напряжению оборудования, проверить направление вращения рабочего колеса аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32.

Для двигателей вентилятора и поворотного механизма аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 установить необходимые защиты.

Сведения о транспортировании и хранении аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32

Хранить аэраторы ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 необходимо в отапливаемых и вентилируемых складах с температурой окружающего воздуха в пределах от +1С до 35С и относительной влажности не более 65% при +20С.

Транспортирование аэраторов ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 допускается любым видом транспорта, кроме водного в крытых транспортных средствах, в том числе в контейнерах согласно правил перевозки грузов, действующих на каждом виде транспорта.

Гарантии изготовителя аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32

Гарантийный срок эксплуатации аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 12 месяцев. Начало гарантийного срока исчисляется со дня пуска аэратора в эксплуатацию, но не позднее 6 месяцев со дня отгрузки.

В течение гарантийного срока службы аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 предприятие-изготовитель безвозмездно устраняет выявленные дефекты изготовления, заменяет вышедшие из строя составные части изделия или изделие в целом при условии соблюдения потребителем требований инструкции по эксплуатации.

Сведения о консервации и упаковке аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32

1 Аэраторы ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32, поставляемые для нужд народного хозяйства и на экспорт в страны СНГ, поставляются без упаковки.

2 Аэраторы ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32, поставляемые на экспорт, должны упаковываться в ящики типа III по ГОСТ 10198-91, соответствующие ГОСТ 24634-81. Качество материалов, конструкция упаковки должны соответствовать единому техническому руководству “Упаковка для экспортных грузов“ ВНИИЭКИТУ.

3 Упаковка должна исключать перемещение аэратора ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 в транспортной таре.

4 При транспортировании водным транспортом аэратор ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 должен быть упакован в деревянный ящик, изготовленный в соответствии с требованиями ГОСТ 10198-91.

5 Эксплуатационная товаросопроводительная документация на аэратор ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 должна быть упакована в пленку по ГОСТ 16272-79.

6 При поставке для нужд народного хозяйства допускается упаковка документации на аэратор ПАМ-18, ПАМ-24, ПАМ-28 и ПАМ-32 в бумагу по ГОСТ 8828-89 Б-70 или ГОСТ 9569-79 БП-3-35.
