ВЕНТИЛЯТОРЫ ГОРЯЧЕГО ДУТЬЯ ГД-20К и ГД-20-500УФК

Центробежный дымосос рециркуляции газов ГД-20К и ГД-20-500УФК производства Укрвентсистемы предназначен для перемещения дымовых газов в системах промышленной вентиляции, а также для рециркуляции и отвода продуктов сгорания в котельных установках. Дымососы ГД-20К и ГД-20-500УФК эффективно работают с котлами, использующими как твёрдое, так и жидко-газообразное топливо. Это оборудование разработано с учётом требований тяжёлой промышленности и способно обеспечить стабильную работу в условиях повышенных температур и запылённости.

Ключевые преимущества вентилятора ГД-20К и ГД-20-500УФК:

  • устойчивость к высоким температурам до 400 °C;
  • низкое энергопотребление;
  • прочная и термостойкая конструкция;
  • оптимальное соотношение производительность/стоимость;
  • длительный срок службы без потери рабочих характеристик.

ОБЛАСТИ ПРИМЕНЕНИЯ ДЫМОСОСОВ ГД-20К и ГД-20-500УФК

ГД-20К и ГД-20-500УФК находят широкое применение в:

  • котельных установках различной паропроизводительности;
  • агломерационных установках в черной металлургии;
  • сушильных барабанах и термоустановках;
  • сталеплавильных цехах и литейных участках;
  • производственных линиях с технологическими печами;
  • топках пылеугольных и газомазутных котлов с уравновешенной тягой.

При этом допускается запыленность отводимых газов до 1 г/нм³, а предельная температура на входе — до 400 °C. Благодаря использованию жаропрочных сталей, агрегат надёжен даже в условиях агрессивной среды.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ГД-20К и ГД-20-500УФК

Дымосос рециркуляции ГД-20К и ГД-20-500УФК рассчитан на продолжительную работу в промышленных условиях:

  • климатическое исполнение: У и Т (ГОСТ 15150-69);
  • категория размещения: 1 (установка как в помещении, так и на открытом воздухе);
  • температурный диапазон: от -30°С до +400°С;
  • максимально допустимая запыленность: до 1 г/нм³.

Устройство может быть внедрено в состав технологических линий чёрной металлургии, обеспечивая стабильное отсасывание и транспортировку дымовых газов от печей и установок без снижения эффективности в течение всего срока службы.

Вентиляторы горячего дутья и дымососы рециркуляции газов Укрвентсистемы

Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

Габаритные размеры Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

Габаритные размеры Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

Габаритные размеры Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

Габаритные размеры Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ГД-20К и ГД-20-500УФК

Конструкция вентилятора ГД-20К и ГД-20-500УФК продумана до мелочей и отвечает самым строгим требованиям промышленной безопасности и производительности. Основные узлы:

  • Рабочее колесо — сварное, состоит из ступицы и крыльчатки, обеспечивает высокий КПД и устойчивость к температурным деформациям.
  • Ходовая часть — включает вал, подшипниковые узлы, узлы уплотнения, муфту соединения и крыльчатку охлаждения.
  • Крыльчатка охлаждения — препятствует распространению тепла к подшипникам, продлевая срок службы оборудования.
  • Улитка (корпус) — изготовлена из жаропрочной стали, усилена оребрением для повышения жесткости и устойчивости к вибрациям.
  • Осевой направляющий аппарат — регулирует производительность вентиляторав зависимости от текущей нагрузки и условий эксплуатации.
  • Всасывающая воронка — обеспечивает равномерное поступление газов к рабочему колесу, снижая турбулентность и потери давления.

Все элементы агрегата имеют точную механическую обработку, что исключает дисбаланс и снижает уровень шума в процессе эксплуатации.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВЕНТИЛЯТОРА ГД-20К и ГД-20-500УФК

Вентиляторы ГД-20К и ГД-20-500УФК могут изготавливаться в двух исполнениях:

  • Правое вращение — спираль улитки направлена по часовой стрелке.
  • Левое вращение — спираль улитки направлена против часовой стрелки.

Выбор направления вращения осуществляется на этапе проектирования и указывается в техническом задании.

Дымосос центробежный ДН

МОДИФИКАЦИИ И ОСОБЕННОСТИ ИЗГОТОВЛЕНИЯ

Маркировка ГД-К указывает на наличие усовершенствованного двухопорного подшипникового узла с применением современных смазочных материалов, что обеспечивает более высокую надёжность в длительных и непрерывных циклах работы.

Центробежный дымосос рециркуляции газов ГД-20К — это высокоэффективное решение для промышленных предприятий, где требуется надёжное и устойчивое к температурным нагрузкам оборудование. Конструкция агрегата отвечает современным требованиям по безопасности, энергоэффективности и эксплуатационной надёжности.

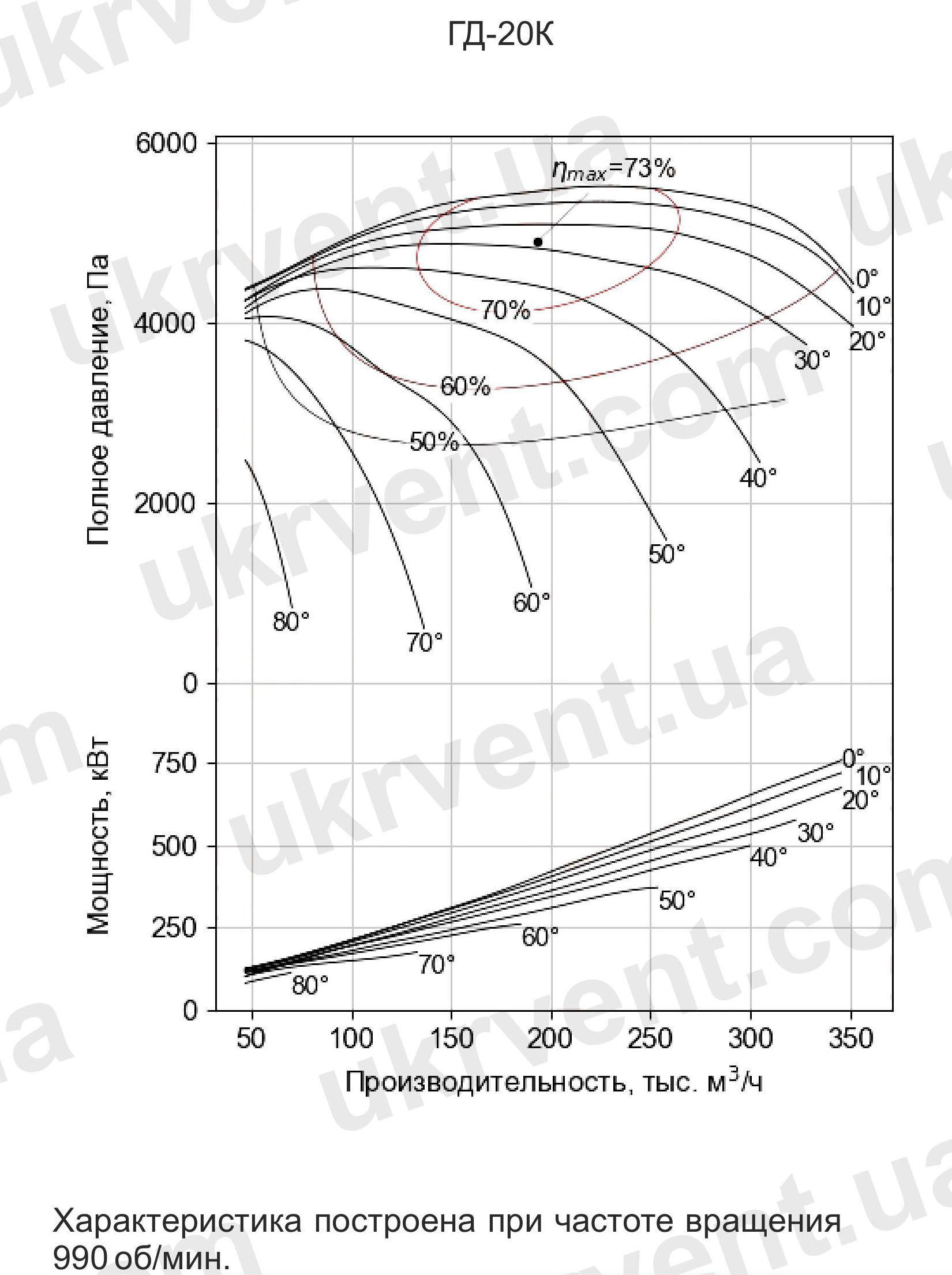

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ГД-20К и ГД-20-500УФК

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м3 на входе в ТДМ

  • Вентилятор горячего дутья ГД-20
  • Вентилятор горячего дутья ГД-20-500

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГД-20К, ГД-20-500УФК

Тип машиныГД-20КГД-20-500УФК
Тип лопатокВперед загнутыеВперед загнутые
Допустимая запыленность, г/м311
Производительность, Q, тыс. м3/ч200195
Полное давление, Pv, Па52506000
Полное давление, Pv, кгс/м2535612
Максимальный КПД, ηmax, %7273
Частота вращения n, об/мин10001000
Масса, кг53205700

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ГД-20К и ГД-20-500УФК

дымосос ДН чертежи и размеры Группа присоединительных размеров, мм

Тип машиныРазворот, φск°aa1bb1dd1nn1ss1
ГД-20К0, 15, 30, 45748870117012901400150016241919
ГД-20КНЖ60748870117012901400150016241919
75, 90, 105, 150, 165748870117012901400150016241919
180, 195, 210, 225, 240748870117012901400150016241919
270748870117012901400150016241919
ГД-20-500УФК45748870117012901400150016241919

*Размеры даны справочно

Группа габаритных размеров, мм

Тип машиныРазворот, φск°BB1DHH1H2H3LL1
ГД-20К0, 15, 30, 453430121520003050140019505452997950
ГД-20КНЖ603430121520003050140017505452997950
75, 90, 105, 150, 1653430121520003050140016505452997950
180, 195, 210, 225, 2403430121520003050140014505452997950
2703430121520003050140014505452997950
ГД-20-500УФК45121521003370140019507703067950

*Размеры даны справочно

Группа установочных размеров, мм

Тип машиныРазворот, φск°cc1c2c3ff1f2
ГД-20К0, 15, 30, 45890890372850780780975
ГД-20КНЖ60890890372850780780975
75, 90, 105, 150, 165890890372850780780975
180, 195, 210, 225, 240890890372850780780975
27089089037285013602165975
ГД-20-500УФК458908904279207807801090

*Размеры даны справочно

Высокотемпературный вентилятор ГД-20-500

Высокотемпературный вентилятор ГД-20-500 / Дымосос ГД-20-500

Назначение и область применения

Центробежный дымосос одностороннего всасывания ГД-20-500у предназначен для рециркуляции дымовых газов котлов на твердом и газомазутном топливе различной паропроизводительности.

Допускается применение дымососов ГД-20-500у для отсасывания горячих и запыленных дымовых газов из печей технологических линий по производству рудных окатышей в черной металлургической промышленности (агломерационные установки) при запыленности газов до 0,5 г/нм3 и величине частиц пыли не более 0,5 μ.

Высокотемпературный вентилятор ГД-20-500у поставляется в пределах Украины и на эBAспорт. Дымосос ГД-20-500у рассчитан на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного и тропического климата (климатическое исполнение У или Т, категория размещения 1, ГОСТ 15150-69). Запуск дымососа разрешается при температуре в улитке не ниже -30° С. Максимально допустимая температура на входе в дымосос не должна превышать 400° С. Эксплуатация дымососа допускается при частоте вращения 1000 об/мин.

Техническая характеристика вентилятора ГД-20-500

Техническая характеристика вентилятора приведена в табл. 1.

Таблица 1

Диаметр рабочего колеса, мм2000
Маховой момент ротора, кгс/м22400
Номинальные параметры на режиме максимального КПД:
производительность, м3200000
полное давление, кгс/м2490
температура, ºС400
частота вращения, об/мин985
мощность на валу, кВт390
Максимально допустимая частота вращения, об/мин1000
Максимальный КПД, %68
Габаритные размеры при φ=0-105º, мм:
длина (без электродвигателя)3345
ширина3835
высота3420

Примечание. Средний ресурс при запыленности дымовых газов на входе в дымосос не более 0,5 г/нм3.

Конструкция высокотемпературного вентилятора ГД-20-500у

Конструкция высокотемпературного вентилятора ГД-20-500у.

Вентилятор ГД-20-500у высокотемпературные вентиляторы для печей

Учитывая высокую температуру перемещаемых дымовых газов, дымосос изготовляют из жаропрочной стали 12ХМ (ЧМТУ 5769-57) и сваривают с помощью электродов типа Э-ХМ (ГОСТ 9467-75), применяется также стальное литье марки 10МХЛ (ТУ 273-69НЗЛ).

Дымосос изготовляется левого и правого вращения с консольным расположением рабочего колеса. Правым считается вращение по часовой стрелке, если смотреть со стороны электродвигателя. Основными узлами дымососа являются рабочее колесо, ходовая часть, улитка осевой направляющий аппарат.

Рабочее колесо дымососа представляет собой сварную конструкцию, состоящую из крыльчатки и ступицы. Крыльчатка состоит из 32 листовых загнутых назад лопаток, расположенных между основным (коренным) и коническим (покрывающим) дисками. Лопатки крыльчатки штампованные. Основной и конический диски выполнены переменной толщины точением. Ступица сделана из стального литья и прикрепляется к основному диску заклепками.

Рабочее колесо крепится на валу ходовой части с помощью шпонки и гайки, наворачиваемой на конец вала ходовой части. Гайка выполнена в виде стакана с внутренней резьбой, что предохраняет конец вала ходовой части от непосредственного воздействия перемещаемых дымовых газов.

Ходовая часть состоит из: кованого вала; двух подшипников качения, расположенных в общем литом корпусе, имеющем горизонтальный разъем; крыльчатки охлаждения; узла уплотнения и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя. Левый шарикоподшипник, расположенный со стороны электродвигателя, является опорно-упорным, правый – опорным. Опорный подшипник свободно перемещается в корпусе, за счет чего компенсируются температурные изменения длины вала.

Общий корпус, отлитый из чугуна, исключает коробление в процессе эксплуатации и уменьшает вибрацию подшипников. Корпус подшипников монтируется на фундаментной раме, которая крепится к общему фундаменту фундаментными болтами.

Вентилятор ГД-20-500у ходовая часть

Смазываются подшипники с помощью масляной ванны, расположенной в корпусе ходовой части. Уплотнение вала состоит из резиновых манжет и маслосбрасывающих колец, предотвращающих утечку масла. Охлаждение масла осуществляется посредством змеевика, расположенного в масляной ванне. По змеевику циркулирует охлаждающая вода, подводимая с одной стороны корпуса подшипников. Расход охлаждающей воды составляет около 0,5 м3/ч на дымосос; температура на входе в змеевик не должна превышать 28°С. На период зимней эксплуатации при понижении температуры окружающей среды ниже 0°С система водяного охлаждения отключается, и вода удаляется продувкой змеевика сжатым воздухом. Допустимая температура подшипников ходовой части не должна превышать 70° С.

Уровень масла в масляной ванне контролируется указателем уровня, температура масла – двумя термометрами сопротивления типа ТСП-085 (ГОСТ 6651-59), для установки которых в корпусе ходовой части предусмотрены гнезда – над опорным и упорным подшипниками. Гнезда под термометры сопротивления позволяют устанавливать гильзу (оправу) с техническим ртутным термометром П5-1°-240-66 (ГОСТ 2823-73). Для смазки подшипников применяется масло турбинное Т22 (ГОСТ 32-74) или индустриальное И-20А (ГОСТ 20799-75).

Вентилятор ГД-20-500у крыльчатка

Крыльчатка охлаждения устанавливается на конце вала между корпусом ходовой части и улиткой и служит для уменьшения передачи тепла, распространяющегося в процессе работы машины вдоль вала от рабочего колеса в сторону подшипников. Наружный воздух засасывается крыльчаткой охлаждения, представляющей собой центробежный вентилятор, движется вдоль вала навстречу распространяющемуся теплу, отбирает это тепло от вала и затем, нагретый, выбрасывается в окружающую атмосферу. Следует иметь в виду, что эффективное воздушное охлаждение вала происходит только во время работы дымососа, поэтому при его останове не допускается пропуск горячих дымовых газов через улитку дымососа.

Узел уплотнения, предназначенный для предотвращения прорыва горячих газов в окружающую атмосферу в месте прохода всасывающей трубы крыльчатки охлаждения, конструктивно выполнен в виде плавающего сальника, компенсирующего тепловое расширение улитки и не допускающего задиров внешней поверхности всасывающей трубы крыльчатки охлаждения при запусках дымососа.

Ротор дымососа в сборе (ходовая часть с насаженными рабочим колесом и крыльчаткой охлаждения) подвергаются балансировке. Улитка – сварная, снабжается броневыми листами, установленными по ее образующей. Для обеспечения жесткости торцевые стенки улитки усилены оребрением из уголков и полос. Предусмотрена съемная часть, обеспечивающая доступ к рабочему колесу во время ремонта и позволяющая производить его выем вместе с валом.

Дымосос поставляется с окончательно приваренными к торцевым стенкам улитки двумя опорными лапами, место расположения которых определяется требуемым разворотом улитки. Дымосос устанавливается опорными лапами на общий фундамент и прикрепляется к нему фундаментными болтами.

Вентилятор ГД-20-500у фундамент

Для установки дымососа должен быть спроектирован и сооружен фундамент согласно чертежу общего вида. План расположения фундаментных болтов приведен на рис. 4. Конструкция фундамента и способ заделки фундаментных болтов разрабатываются проектной организацией.

Дымосос выполняется с углами разворота улитки, указанными в табл. 2.

Таблица 2

Типоразмер дымососаНаправления вращенияУгол разворота φ, град
высокотемпературные вентиляторы для печей ГД-20-500уПравое или левое0
30
45
60
75
90
105
120
135
150
165
180
270

Схемы установки улитки приведены.

Вентилятор ГД-20-500у угол разворота

Вентилятор ГД-20-500у угол разворота корпуса

Режим работы дымососа устанавливается осевым направляющим аппаратом. Осевой направляющий аппарат состоит: из сварного цилиндрического корпуса с направляющей полосой, по которой перемещается на роликах поворотное кольцо; восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой; и обтекателя, расположенного в центре (по оси) корпуса аппарата.

Лопатки осевого направляющего аппарата могут поворачиваться на угол от 0 (всасывающее отверстие полностью закрыто) до 90°. При промежуточных углах от 0 до 90° поток газов отклоняется по направлению вращения рабочего колеса машины, что приводит к плавному уменьшению производительности и давления, развиваемого дымососом.

Привод направляющего аппарата осуществляется от однооборотного электроисполнительного механизма с крутящим моментом на приводном рычаге 63 кгс·м.

В конструкции дымососа предусмотрено ограждение вращающихся частей – упругой втулочно-пальцевой муфты и крыльчатки вентилятора воздушного охлаждения вала ходовой части.

Для защиты обслуживающего персонала от воздействия высокой температуры металлоконструкции дымососа должны покрываться снаружи слоем тепловой изоляции. Температура наружной поверхности тепловой изоляции не должна превышать 45° С при температуре окружающей среды 20° С. Теплоизоляция проектируется и выполняется силами и средствами заказчика.

Конструкция дымососа не рассчитана на восприятие нагрузок от массы и теплового расширения подводящих и отводящих газопроводов. Перед и за дымососом устанавливаются компенсаторы. Привод дымососа осуществляется от закрытых односкоростных асинхронных электродвигателей типа ДАЗО (табл. 3).

Таблица 3

Типоразмер дымососаЭлектродвигатель
типустановленная мощность, кВтнапряжение, Вчастота вращения, об/мин
высокотемпературные вентиляторы для печей ГД-20-500уДАЗО-13-67-6М-У16306000985
ДАЗО-13-67-6М-Т25006000985
ДАЗО-2-16-64-6Т16306000985

Аэродинамические характеристики высокотемпературного вентилятора ГД-20-500у

Производительность, полное давление, мощность на валу и КПД дымососа определяются на различных режимах работы по аэродинамическим характеристикам.

Вентилятор ГД-20-500у аэродинамические характеристики

Дымосос поставляется узлами, указанными в табл. 4.

Таблица 4

Комплект поставкиЧисло узлов на одну машинуПримечание
Ходовая часть с рабочим колесом и ограждением муфты на фундаментной раме1Поставляется в сборе
Улитка1
Осевой направляющий аппарат1
Фундаментные болты и гайки1Комплект
Монтажные детали1То же
Электродвигатель1См. табл. 3
Рама под электродвигатель1Только для электродвигателей, не комплектуемых рамой на заводах электротехнической промышленности

Размеры поставляемых узлов ограничены нормальным железнодорожным габаритом.

В объем поставки не входят: контрольно-измерительные приборы, асбестовые уплотнения разъемов дымососа, электроисполнительный механизм типа МЭО-63 и внешние трубопроводы водяного охлаждения.
