Вентиляторы промышленные осевые В-2,3-130-10
Вентиляторы осевые В-2,3-130
В-2,3-130-10 – это вентилятор осевой промышленный, среднего давления, предназначен для перемещения воздуха и неагрессивных газовых смесей. С диаметром рабочего колеса 10 дм. В-2,3-130 №8 применяют: в системах вентиляции, кондиционирования и отопления помещений; в различных технологических процессах производственных предприятий; во множестве других случаев, когда нет нужды в очень высоком напоре воздушного потока.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ В 2,3-130 10
Вентилятор осевой | Частота вращения рабочего колеса синхронная, об/мин | Установочная мощность электродвигателя Ny, кВт | Частота вращения синхронная электродвигателя, об/мин | Масса вентилятора с двигателем max, кг | Масса вентилятора без двигателя max, кг | ||
с горизонтальной осью вращения | с вертикальной осью вращения | с горизонтальной осью вращения | с вертикальной осью вращения | ||||
Вентилятор осевой В2,3-130 №10 | 1000 | 11,0 | 1000 | 269 | 274 | 154 | 159 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ В2,3-130 №10
Вентилятор | Частота тока, Гц | Частота вращения рабочего колеса, синхронная, об/мин | Суммарный уровень звуковой мощности, дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
Осевой вентилятор В2,3-130 №10 | 50 | 1000 | 107 | 83 | 85 | 105 | 103 | 100 | 96 | 91 | 81 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА В 2,3 130 10
Вентилятор осевой В-2,3-130-01 с горизонтальной осью вращения
Вентилятор осевой В-2,3-130-02 с вертикальной осью вращения
Обозначение вентилятора | Dк | D | D1 | А | А1 | в | 81 | L | н | Н1 | d | L | n |
Вентилятор осевой В-2,3-130-10-01 | 1000 | 1005 | 1040 | 475 | 408 | 956 | 900 | 705 | 1235 | 610 | 9х14 | 224 | 16 |
Вентилятор осевой В-2,3-130-10-02 | 1000 | 1005 | 1045 | – | – | – | – | 1138 | 820 | – | 9х14 | 16 |

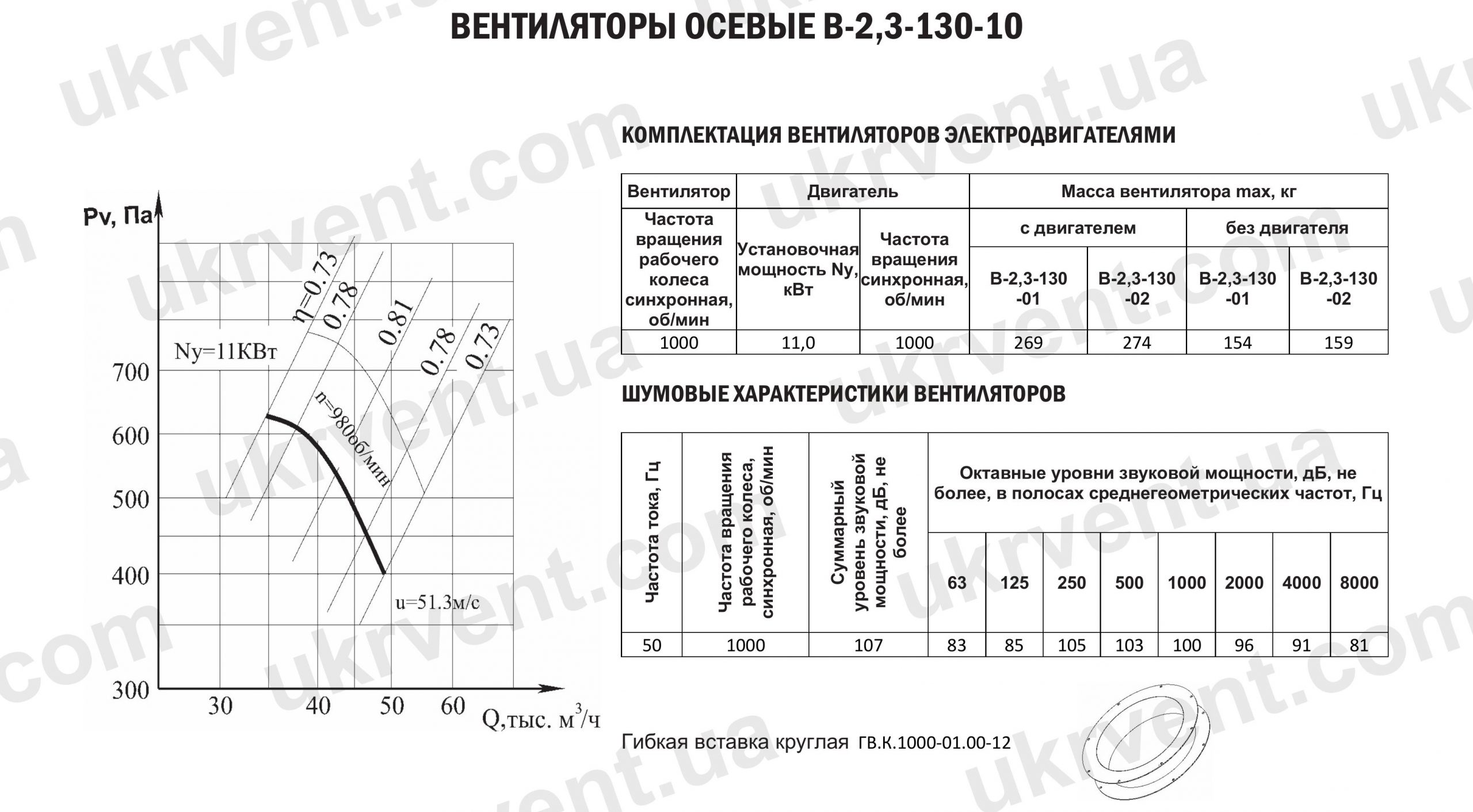

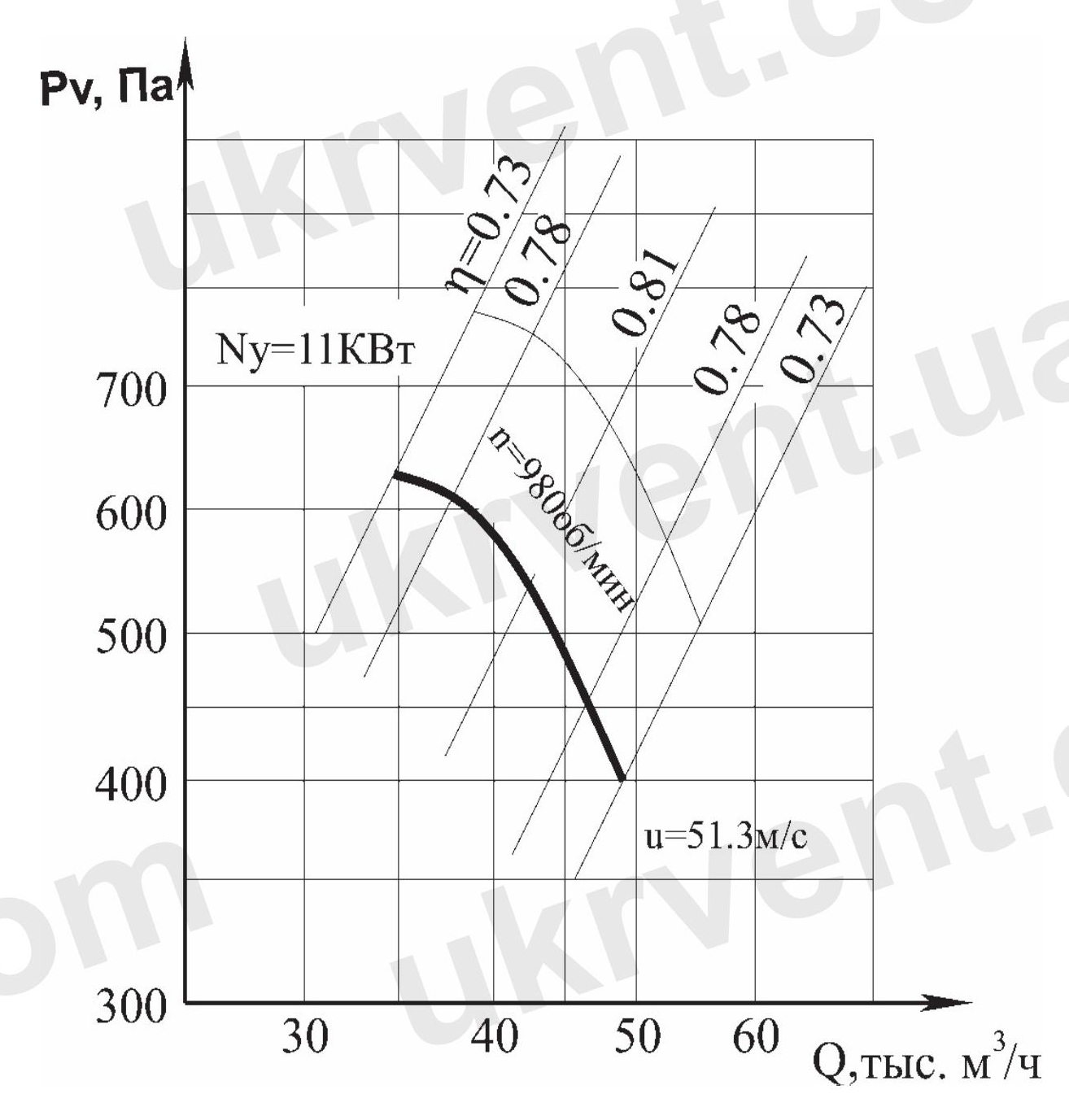

ГРАФИК (ДИАГРАММА) АЭРОДИНАМИКИ ВЕНТИЛЯТОРА В 2,3-130-8
Q – производительность по воздуху, 10³ м³/ч;
Pv – полное давление, Па;
η – коэффициент полезного действия (КПД);
n – частота вращения рабочего колеса, об/мин;
N – потребляемая мощность двигателя, кВт.
НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА В-2,3-130-10
Вентиляторы осевые В-2,3-130-10-02 с вертикальной осью вращения вместе с набором дополнительного оборудования могут быть установлены в системах подпора воздуха и обеспечивать прямую подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление и предотвращая поступление дыма в эти помещения. Вентиляторы осевые применяются в системах вентиляции, воздушного отопления, а также для других санитарно-производственных целей.
ВЕНТИЛЯТОР В2,3-130 №10 ИСПОЛЬЗУЕТСЯ
Вентилятор В2,3-130 №10 используется в холодильных и сварных установках, теплицах, овощехранилищах, птичниках, коровниках и других помещениях для содержания скота, градирнях, сушильных и покрасочных камерах, а также в учреждениях общественного питания.
ОПИСАНИЕ ВЕНТИЛЯТОРОВ В-2,3-130-10
- Вентиляторы осевые В-2,3-130-10 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, двигателя и лючка обслуживания.
- Вентиляторы осевые В-2,3-130-10 выполнены по 1-й конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат) как с горизонтальной осью вращения, так и с вертикальной осью вращения согласно ГОСТ 11442-90 «Вентиляторы осевые общего назначения».
- Вентиляторы осевые В-2,3-130-10 изготавливаются в 2-х исполнениях: с углом установки лопаток рабочего колеса 36° и 51 Вентиляторы I исполнения с углом установки 36° обозначаются В-2,3-130-10- I, вентиляторы II исполнения с углом установки 51° обозначаются В-2,3-130-10- II.
- Комплектация вентиляторов гибкими вставками круглыми по отдельному заказу.
В-2,3-130-10 УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Вентиляторы В-2,3-130-10 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м3, а также липких веществ и волокнистой пыли.
- Температура перемещаемой среды не должна превышать +40°С. Температура окружающей среды от – 40°С ДО +40°С.
- Вентиляторы предназначены для умеренного климата (У) и в 2-й категории размещения по ГОСТ 15150. Допускается эксплуатация вентиляторов по 1-ой категории размещения при условии предохранения электродвигателя от атмосферных воздействий.
Вентиляторы осевые В-2,3-130-10
Вентиляторы осевые В-2,3-130-10 общепромышленного назначения предназначены для перемещения воздуха и других газов. Осевые вентиляторы В-2,3-130-10 применяются в системах воздушного отопления, в системах приточной и вытяжной вентиляции, в различных технологических установках. Осевые вентиляторы В-2,3-130-10 общепромышленного назначения также используют для комплектации изделий машиностроения. Температура окружающего воздуха не должна превышать +40°С. Осевые вентиляторы В-2,3-130-10 предназначены для эксплуатации в макроклиматических районах с умеренным и тропическим климатом 2-й категории размещения согласно ГОСТ 15150-69. Вентиляторы осевые В-2,3-130-10 также допускается эксплуатировать по 1-й категории размещения при условии предохранения электродвигателя от атмосферных воздействий.
Технические характеристики В-2,3-130-10
Таблица 1. Технические характеристики вентиляторов В-2,3-130-10-01; В-2,3-130-10
Обозначение вентилятора | Производительность, 103 м3/ч | Давление, Па | КПД max, % | Масса без электродвигателя, кг | Электродвигатель | |||
Тип | мощность, кВт | Частота вращения об/мин | Частота тока, Гц | |||||
Осевые вентиляторы В-2,3-130-10-01 | 42,8 | 570 | 81 | 151,7 | 4А160S6 | 11 | 980 | 50 |
Осевые вентиляторы В-2,3-130-10 | 50,5 | 800 | 4А160М4 | 15 | 1180 | 60 |
Промышленные осевые вентиляторы В-2,3-130-10: Чертеж
Промышленные осевые вентиляторы В-2,3-130-10: Чертеж
Таблица 2. Габаритные размеры вентиляторов осевых В-2,3-130-10Габаритные размеры В-2,3-130-10
Обозначение вентилятора | D0 | D | D1 | D2 | В | Н | h | L |
Вентиляторы осевые В-2,3-130-10 | 1000 | 1045 | 1006 | 1060 | 960 | 1155 | 160 | 720 |
Вентиляторы промышленные осевые В-2,3-130-10 выполняются из углеродистой стали обыкновенного качества по 1-й конструктивной схеме: рабочее колесо на валу электродвигателя.
Осевые вентиляторы В-2,3-130-10 (Рис. 1) состоят из следующих основных узлов:
- цилиндрический корпус;
- рабочее колесо;
- спрямляющий аппарат;
- электродвигатель.
Рабочее колесо состоит из цилиндрической втулки снабженной 12 листовыми лопатками. Цилиндрическая втулка располагается на валу электродвигателя. Лопатки листовые гнутые, привариваются на ступицу рабочего колеса. Спрямляющий аппарат имеет 15 листовых лопаток, приваренных к цилиндрической втулке и к корпусу вентилятора. Во втулке спрямляющего аппарата размещен электродвигатель. По направлению вращения рабочего колеса вентиляторы выполняются левого вращения по ГОСТ 10616-90.
Осевые вентиляторы В-2,3-130-10 имеют следующие аэродинамические характеристики:
Аэродинамические характеристики В-2,3-130-10
Таблица 3. Шумовые характеристики вентиляторов осевых В-2,3-130-10:Шумовые характеристики В-2,3-130-10
Обозначение вентилятора | Диаметр рабочего колеса, мм | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности, Дб | Октавные уровни звуковой мощности, Дб, в полосах среднегеометрических частот, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
Вентиляторы осевые В-2,3-130-10 | 1000 | 980 | 107 | 82 | 84 | 104 | 102 | 99 | 95 | 90 | 80 |
1180 | 112 | 87 | 89 | 109 | 107 | 104 | 100 | 95 | 85 |
Присоединительные размеры вентиляторов В-2,3-130-10 приведены в таблице 4.
Таблица 4. Осевые вентиляторы технические характеристики В-2,3-130-10
Обозначение вентилятора | D |
Осевые вентиляторы В-2,3-130-10 | 1045 |
Установочные размеры вентиляторов В-2,3-130-10 приведены в таблице 5.
Таблица 5. Осевые вентиляторы технические характеристики В-2,3-130-10
Обозначение вентилятора | А | Б |
Вентиляторы осевые В-2,3-130-10 | 408 | 900 |
