Виброизоляторы резиновые ВРВ Взрывозащищенные

- Виброизолятор ВРВ взрывозащищенный
- Виброизолятор ВРВ-100 взрывозащищенный
- Виброизолятор ВРВ-160 взрывозащищенный

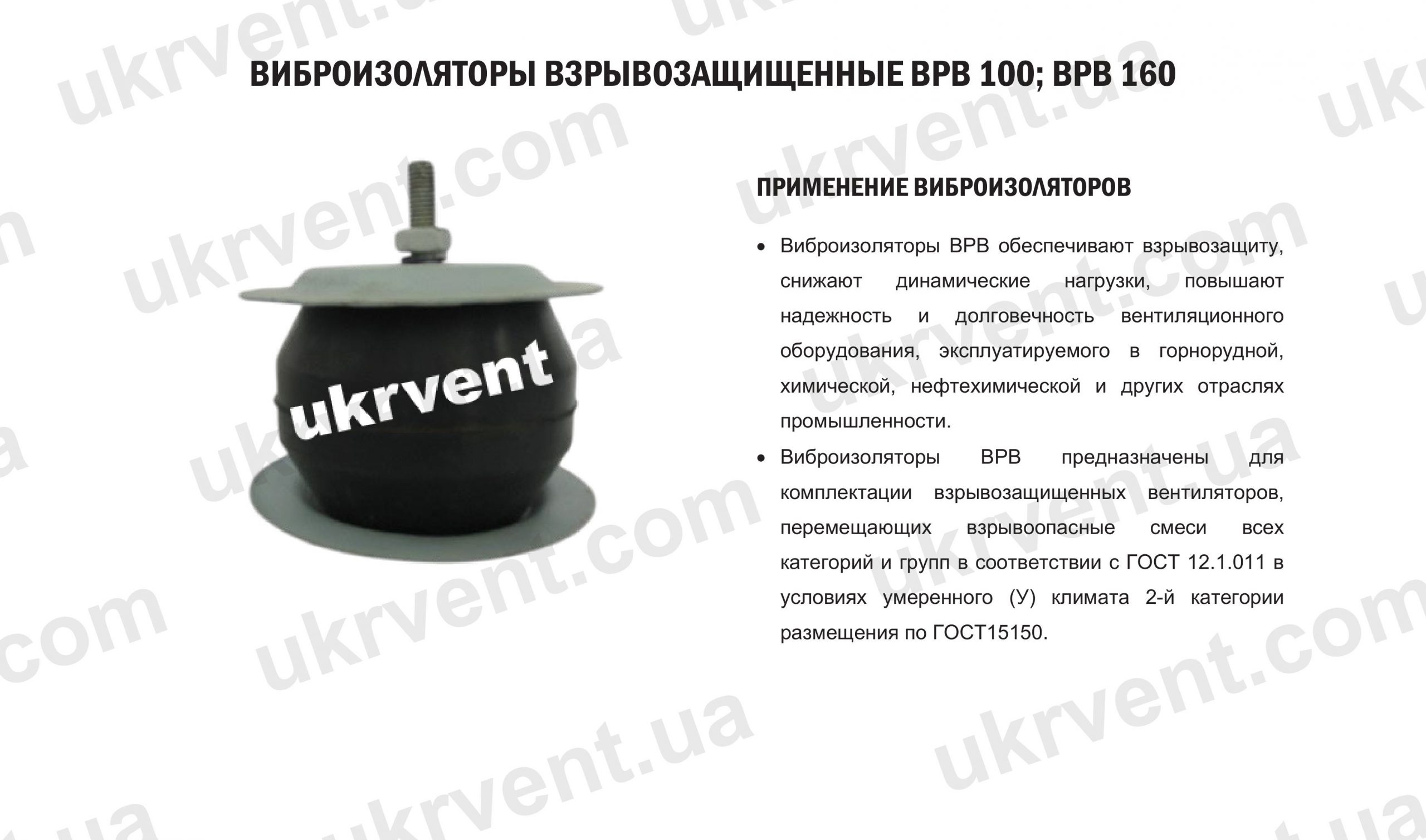

ПРИМЕНЕНИЕ ВИБРОИЗОЛЯТОРОВ ВЗРЫВОЗАЩИЩЕННЫХ ВРВ 100; ВРВ 160
- Виброизоляторы ВРВ обеспечивают взрывозащиту, снижают динамические нагрузки, повышают надежность и долговечность вентиляционного оборудования, эксплуатируемого в горнорудной, химической, нефтехимической и других отраслях промышленности.
- Виброизоляторы ВРВ предназначены для комплектации взрывозащищенных вентиляторов, перемещающих взрывоопасные смеси всех категорий и групп в соответствии с ГОСТ 12.1.011 в условиях умеренного (У) климата 2-й категории размещения по ГОСТ15150.

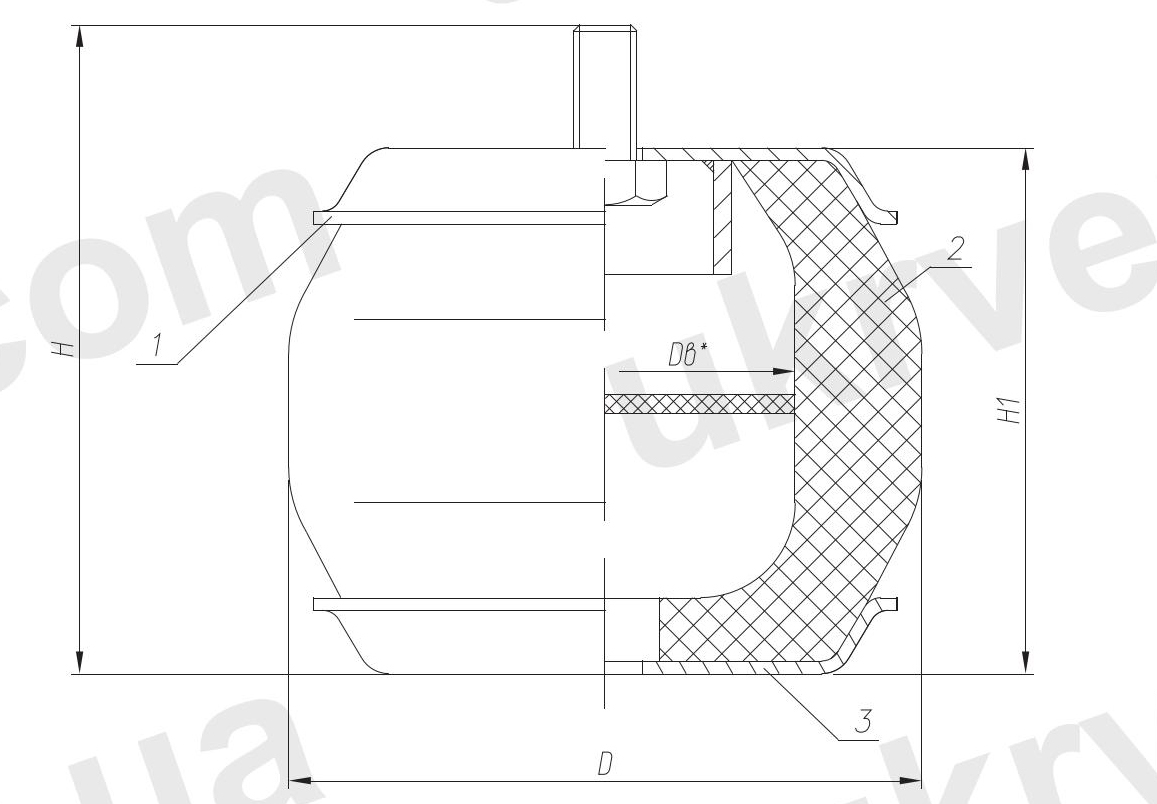

1 – чашка верхняя, 2 – упругий элемент, 3 – чашка нижняя

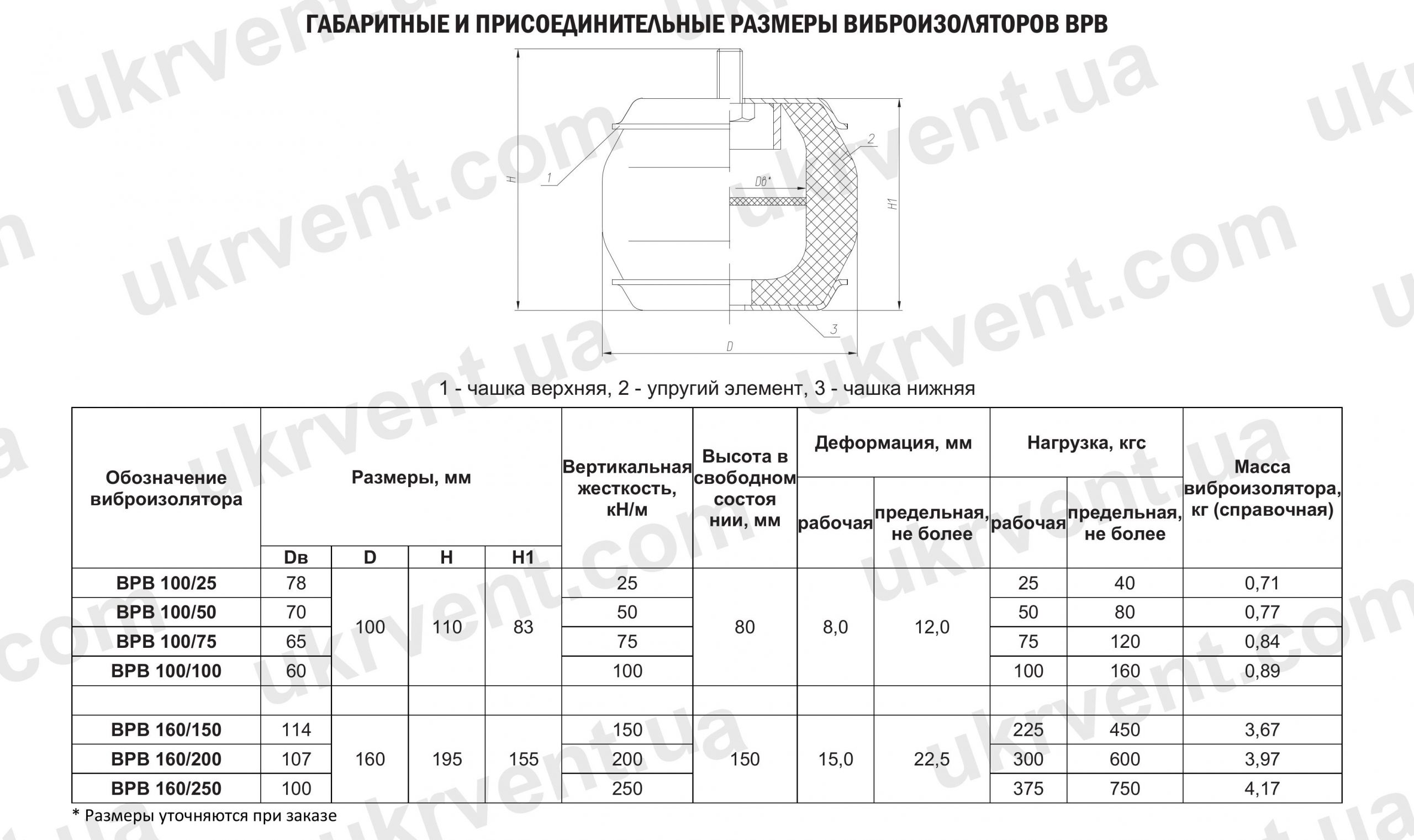

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВИБРОИЗОЛЯТОРОВ ВРВ-100
Обозначение виброизолятора | Dв, мм | D, мм | н, мм | Н1, мм | Вертикальная жесткость, кН/м | Высота в свободном состоянии, мм | Деформация рабочая, мм | Деформация предельная, не более, мм | Нагрузка рабочая, кгс | Нагрузка предельная, не более, кгс | Масса виброизолятора, кг (справочная) |
Виброизолятор ВРВ 100/25 | 78 | 100 | 110 | 83 | 25 | 80 | 8 | 12 | 25 | 40 | 0,71 |
Виброизолятор ВРВ 100/50 | 70 | 100 | 110 | 83 | 50 | 80 | 8 | 12 | 50 | 80 | 0,77 |
Виброизолятор ВРВ 100/75 | 65 | 100 | 110 | 83 | 75 | 80 | 8 | 12 | 75 | 120 | 0,84 |
Виброизолятор ВРВ 100/100 | 60 | 100 | 110 | 83 | 100 | 80 | 8 | 12 | 100 | 160 | 0,89 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВИБРОИЗОЛЯТОРОВ ВРВ-160
Обозначение виброизолятора | Dв, мм | D, мм | н, мм | Н1, мм | Вертикальная жесткость, кН/м | Высота в свободном состоянии, мм | Деформация рабочая, мм | Деформация предельная, не более, мм | Нагрузка рабочая, кгс | Нагрузка предельная, не более, кгс | Масса виброизолятора, кг (справочная) |
виброизолятор ВРВ 160/150 | 114 | 160 | 195 | 155 | 150 | 150 | 15 | 22,5 | 225 | 450 | 3,67 |
виброизолятор ВРВ 160/200 | 107 | 160 | 195 | 155 | 200 | 150 | 15 | 22,5 | 300 | 600 | 3,97 |
виброизолятор ВРВ 160/250 | 100 | 160 | 195 | 155 | 250 | 150 | 15 | 22,5 | 375 | 750 | 4,17 |
Виброизоляторы резиновые типа ВР взрывозащищенные
Вентиляторный завод “Укрвентсистемы” изготавливает и комплектует вентиляторы взрывозащищенного исполнения виброизоляторами резиновыми взрывозащищенными:ВРВ 100/25, ВРВ 100/50; ВРВ 100/75; ВРВ 100/100; ВРВ 160/150; ВРВ 160/200; ВРВ 160/250.
Предлагаем также, ВИБРОИЗОЛЯТОРЫ ПРУЖИННЫЕ ДО
Виброизоляторы резиновые взрывозащищенные: ВРВ 100/25, ВРВ 100/50, ВРВ 100/75, ВРВ 100/100, ВРВ 160/150, ВРВ 160/200, ВРВ 160/250 применяются для снятия шума и вибрации, создаваемых вентиляторами, и предназначены для комплектации взрывозащищенных вентиляторов, перемещающих взрывоопасные смеси всех категорий и групп.
Виброизоляторы ВРВ обеспечивают взрывозащиту, снижают динамические нагрузки, повышают надежность и долговечность вентиляционного оборудования.
Применение виброизоляторов пружинных ДО или взрывозащищенных ВРВ в промышленности и промышленной вентиляции вызвано негативным воздействием вибрации на организм человека, а вызванные ею колебания строительных конструкций часто являются помехой технологическому процессу. Поэтому агрегаты с динамическими нагрузками- вентиляторы, рекомендуется жестко монтировать на пригрузочной железобетонной плите или металлической раме, которая должна опираться на виброизоляторы типа ДО (Рис.1), ВРВ (Рис.2).
Назначение виброизоляторов резиновых взрывозащищенных ВРВ 100, ВРВ 160: виброизоляторы резиновые взрывозащищенные типа ВРВ 100 и ВРВ 160 предназначены для комплектации взрывозащищенных вентиляторов массой от 32,0 кг и выше, имеющих собственную частоту 2,0 – 21,0 Гц, перемещающих взрывоопасные смеси всех категорий и групп в соответствии с ГОСТ 12.1.011-78 в условиях умеренного и тропического климата второй категории размещения по ГОСТ 15150-69.
Виброизоляторы резиновые взрывозащищенные типа ВРВ 100 и ВРВ 160 обеспечивают взрывозащиту, снижают динамические нагрузки, повышают надежность и долговечность вентиляционного оборудования, эксплуатируемого в горнорудной, химической, нефте-химической и других отраслях промышленности.
Техника безопасности при использовании виброизоляторов резиновых взрывозащищенных типа ВРВ 100 и ВРВ 160: виброизоляторы резиновые взрывозащищенные типа ВРВ 100 и ВРВ 160 по безопасности работы должны удовлетворять требованиям ГОСТ 12.1.012-90, ГОСТ 25980-83.
Виброизоляторы резиновые взрывозащищенные типа ВРВ 100 и ВРВ 160 по охране окружающей среды должны соответствовать требованиям, регламентированным СН № 847-70.
Подготовка к сборке и монтажу виброизоляторов резиновых взрывозащищенных типа ВРВ 100 и ВРВ 160: виброизоляторы резиновые взрывозащищенные типа ВРВ 100 и ВРВ 160 (Рис.2) представляют собой упругий резиновый элемент с металлическими чашками, для крепления его к раме вентилятора и фундаменту.
Перед сборкой и монтажом виброизоляторов ВРВ необходимо проверить их внешний вид и исполнительные размеры.
Проверка внешнего вида виброизоляторов ВРВ осуществляется путем осмотра упругого элемента на отсутствие трещин, задиров, глубоких царапин (свыше-0,8 мм) как в свободном состоянии, так и под вертикальной нагрузкой, превышающей в 1,2 – 1,5 раза номинальную.
Проверка исполнительных размеров виброизоляторов резиновых взрывозащищенных производится с помощью штангенциркуля.
Допускаемый, перекос виброизоляторов ВРВ после монтажа не более 3°.
Различие по высоте осадки виброизоляторов ВРВ не должно превышать 10%.
Таблица соответствия виброизоляторов пружинных ДО и резиновых ВР
Таблица соответствия виброизоляторов пружинных ДО и резиновых ВРВ
Таблица 2
Пружинные ДО | Резиновые ВРВ | ||
ДО38 | ВРВ100/25 | ||
ДО39 | ВРВ100/25 | ||
ДО40 | ВРВ100/50 | ||
ДО41 | ВРВ100/50;100/75 | ||
ДО42 | ВРВ100/100 | ||
ДО43 | ВРВ160/150 | ||
ДО44 | ВРВ160/150;160/200 | ||
ДО45 | ВРВ160/250 |
