ЦЕНТРОБЕЖНЫЙ ДЫМОСОС ДВУСТОРОННЕГО ВСАСЫВАНИЯ Д-20Х2БК, Д-20Х2КБ И Д-20Х2БКГМ ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

Центробежные дымососы двустороннего всасывания моделей Д-20х2БК, Д-20х2КБ и Д-20х2БКГМ от компании «Укрвентсистемы» представляют собой высоконапорное оборудование промышленного назначения, предназначенное для эффективного удаления дымовых газов из топок паровых стационарных котлов с паропроизводительностью до 640 т/ч. Данные агрегаты также находят широкое применение в технологических установках, где требуется транспортировка неагрессивных дымогазовых сред с запылённостью до 2 г/м³ и абразивностью, не превышающей зольность стандартных дымовых выбросов.
ОБЛАСТИ ПРИМЕНЕНИЯ ДЫМОСОСОВ Д-20Х2БК, Д-20Х2КБ И Д-20Х2БКГМ
- Теплоэнергетические объекты различного масштаба;
- Газо- и мазутосжигающие котельные установки;
- Паровые и водогрейные котлы;
- Системы промышленной вентиляции и санитарно-производственные комплексы.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСОВ
Все модели серий Д-20х2БК, Д-20х2КБ и Д-20х2БКГМ изготовлены в исполнении с двусторонним всасыванием. Основные технические узлы оборудования:
- рабочее колесо с 64 лопатками, сварная конструкция из листовой стали с вперед загнутыми лопатками (тип – листовой);
- корпус улиточного типа (спиральный), сварной, усиленный ребрами жёсткости;
- всасывающие карманы (левый и правый);
- осевые направляющие аппараты шиберного типа (левый и правый, по 4 сварных лопатки в каждом);
- ходовая часть: вал, 2 подшипниковых узла, 2 муфты.
Рабочее колесо выполнено из литой ступицы и сварной крыльчатки, рассчитано на устойчивую работу при температуре газа до +250°С. Температурный минимум эксплуатации составляет -30°С внутри корпуса. Направление вращения – правое или левое.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Все модификации дымососов могут эксплуатироваться как в помещении, так и на открытом воздухе, включая условия умеренного и тропического климата. Соответствие требованиям ГОСТ 15150-69: исполнение У и Т, категория размещения 1. Степень защиты агрегатов адаптирована к многолетней непрерывной эксплуатации в условиях интенсивных тепловых и механических нагрузок.
ПРИНЦИП РАБОТЫ И РЕГУЛИРОВАНИЕ
Принцип действия основан на организации эффективной принудительной тяги за счёт двустороннего всасывания и направленного движения воздушно-газовой среды. Производительность регулируется с помощью направляющих аппаратов либо в комбинации с двухскоростными электродвигателями. Установка оснащается рычажным и дистанционным управлением поворотом направляющих лопаток, что позволяет точно адаптировать параметры работы оборудования под текущие условия теплогенерации или технологической линии.

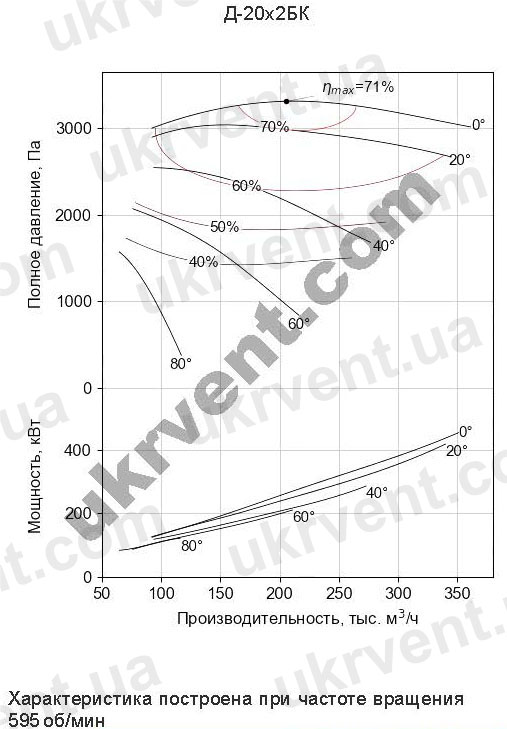

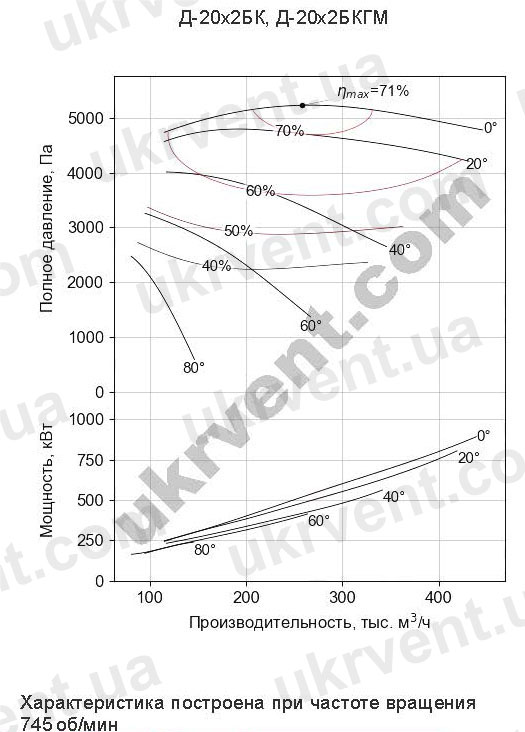

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос
КОНСТРУКТИВНЫЕ ОТЛИЧИЯ ПО МОДИФИКАЦИЯМ
- Д-20х2БК – усиленная конструкция корпуса и лопаток бронелистами, рассчитана на работу в условиях повышенного механического износа;
- Д-20х2КБ – модернизированная ходовая часть с увеличенным ресурсом эксплуатации;
- Д-20х2БКГМ – оптимизирована под котлы на газе и мазуте, не предназначена для работы с абразивными примесями в продуктах сгорания.
ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ДЫМОСОСОВ Д-20Х2БК Д-20Х2БКГМ:
- высокая надёжность и износостойкость благодаря качественным материалам и прочной сварной конструкции;
- длительный срок службы в тяжёлых эксплуатационных условиях;
- простота замены старых моделей за счёт соответствия установочным и присоединительным размерам предыдущих серий;
- адаптивность: возможность плавной регулировки производительности и давления в зависимости от задач объекта;
- энергоэффективность при сохранении высокого КПД при любых нагрузках;
- минимальные риски загрязнения и засорения теплообменников, дымовых и вытяжных каналов.
Дымососы серий Д-20х2БК и Д-20х2БКГМ от «Укрвентсистемы» — это проверенные решения для энергетических объектов, требующих устойчивой и безопасной тяги, высокой производительности и минимального времени простоев на техническое обслуживание. Благодаря современной конструкции и возможности гибкой настройки они успешно внедряются в различные производственные цепочки и системы теплогенерации, обеспечивая стабильную работу на протяжении всего срока эксплуатации.
Купить дымосос Д-20х2БК и Д-20х2БКГМ можно напрямую у производителя «Укрвентсистемы» с гарантией и технической поддержкой. Мы предлагаем серийные и индивидуальные решения под специфику вашего производства, обеспечивая полное сопровождение на всех этапах поставки и монтажа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-20х2БК и Д-20х2БКГМ
Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос
Тип дымососа | Д-20х2БК | Д-20х2БК | Д-20х2БКГМ |
Производительность, Q, тыс. м3/ч | 206 | 258 | 258 |
Полное давление, Pv, Па | 3330 | 5220 | 5220 |
Полное давление, Pv, кгс/м2 | 340 | 532 | 532 |
Максимальный КПД, ɳmax, % | 71 | 71 | 71 |
Частота вращения n, об/мин | 600 | 750 | 750 |
Масса, кг | 10640 | 10640 | 9066 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-20х2БК и Д-20х2БКГМ
Группа присоединительных размеров, мм | |||||||||||||||||||||||||||||||||||||||
Тип машины | Разворот, φск°-φвк° | a | a1 | a2 | a3 | b | b1 | b2 | b3 | n | n1 | s | s1 | ||||||||||||||||||||||||||
Д-20х2БК | 45-135 | 1504 | 1610 | 1170 | 1288 | 920 | 996 | 2260 | 2328 | 8 | 22 | 19 | 19 | ||||||||||||||||||||||||||
Д-20х2БКГМ | 90-135 | 1504 | 1610 | 1170 | 1288 | 920 | 996 | 2260 | 2328 | 8 | 22 | 19 | 19 | ||||||||||||||||||||||||||
Группа габаритных размеров, мм | |||||||||||||||||||||||||||||||||||||||
Тип машины | Разворот, φск°-φвк° | B | B1 | D | H | H1 | H2 | H3 | H4 | L | L1 | ||||||||||||||||||||||||||||
Д-20х2БК | 45-135 | 1215 | 1720 | 2000 | 1400 | 1765 | 1765 | – | 450 | 4110 | 2452 | ||||||||||||||||||||||||||||
Д-20х2БКГМ | 90-135 | 1215 | 1720 | 2000 | 1400 | 1630 | 1630 | – | 450 | 4110 | 2452 | ||||||||||||||||||||||||||||
Группа установочных размеров, мм | |||||||||||||||||||||||||||||||||||||||
Тип машины | Разворот, φск°-φвк° | c | c’ | c1 | c1′ | c2 | c2′ | c3 | c3′ | c4 | f | f1 | f2 | f3 | f4 | ||||||||||||||||||||||||
Д-20х2БК | 45-135 | – | – | – | – | – | – | 187 | 187 | 270 | – | – | 785 | 1015 | 1100 | ||||||||||||||||||||||||
Д-20х2БКГМ | 90-135 | – | – | – | – | – | – | 187 | 187 | 270 | – | – | 785 | 1015 | 1100 |
*Размеры даны справочно
Дымососы двустороннего всасывания Д-20Х2 и Д-18Х2
Дымососы двустороннего всасывания Д-20Х2 и Д-18Х2
Назначение и область применения дымососов Д-20Х2 и Д-18Х2
Центробежные дымососы двустороннего всасывания Д-20Х2 и Д-18Х2 предназначены для отсасывания дымовых газов из топок котлов на твердом топливе паропроизводительностью 420…220 т/ч, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котлов той же паропроизводительности.
Допускается применение дымососов Д-20Х2 и Д-18Х2 в технологических установках для перемещения неагрессивных газов.
Дымососы Д-20Х2 и Д-18Х2 рассчитаны на продолжительный режим работы в помещениях и на открытом воздухе в условиях умеренного и тропического климата (климатическое исполнение У и Т, категория размещения 1, ГОСТ 15150-69). Запуск дымососов разрешается при температуре в улитке не ниже -30° С. Максимально допустимая температура на входе в дымосос не должна превышать 250° С.
Эксплуатация дымососов Д-20Х2 и Д-18Х2 допускается при частотах вращения 750 и 600 об/мин.
Краткое описание конструкции дымососов.
Рис.1 Дымососы Д-20Х2 и Д-18Х2
Вне зависимости от эрозионных свойств транспортируемого дымового газа дымососы выпускаются в одном исполнении – дымососы типа ДХ2 с противоизносной защитой внутренней поверхности улитки (табл. 1).
Таблица 1
Техническая характеристика дымососов | Типоразмер дымососа | |
Д -20X2 | Д-18Х2 | |
Диаметр рабочего колеса, мм | 2000 | 1800 |
Маховой момент ротора, кгс·м2 | 4500 | 2900 |
Номинальные параметры при максимальном КПД: | ||
производительность, м3/ч | 245000 | 180000 |
полное давление, кгс/м2 | 520 | 420 |
температура, ºС | 100 | 100 |
частота вращения, об/мин | 730 | 730 |
мощность на валу, кВт | 490 | 290 |
Максимально допустимая частота вращения, об/мин | 750 | 750 |
Максимальный КПД, % | 70.5 | 71 |
Габаритные размеры при φ = 45—135°, мм: | ||
длина (без электродвигателя) | 4955 | 4680 |
ширина | 4200 | 3950 |
высота | 3850 | 3500 |
Масса, т: | ||
дымососа (без электродвигателя) | 9.8 | 8.4 |
ротора | 2.5 | 2.3 |
Статическая нагрузка на фундамент, т: | ||
от массы ходовой части и рабочего колеса | 3.5 | 3.1 |
от массы улитки я всасывающих карманов | 6.3 | 5.3 |
Дымососы изготовляются правого и левого вращения. Правым считается вращение рабочих колес по часовой стрелке, если смотреть со стороны электродвигателя.
Основными узлами дымососов являются: рабочее колесо, ходовая часть, улитка, два всасывающих кармана (левый и правый) и два упрощенных направляющих аппарата (левый и правый).
Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из 64 листовых загнутых вперед лопаток (32X2), расположенных между основным (коренным) и двумя коническими (покрывающими) дисками. У рабочей стороны лопаток к основному диску приварены козырьки, защищающие основной диск от абразивного износа. Лопатки крыльчатки и конические диски штампованные. Ступица, выполненная из стального литья, прикрепляется к основному диску крыльчатки болтами и укрепляется на валу ходовой части посредством двух разрезных конических втулок, которые затягиваются шпильками, расположенными на обоих торцах ступицы.
Ходовая часть состоит из: трубчатого вала с приваренными с двух сторон цапфами; двух разъемных чугунных корпусов подшипников; двух радиальных сферических роликоподшипников и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя. Подшипник со стороны электродвигателя является опорно-упорным, с другой стороны – опорным.
Опорный подшипник свободно перемещается в корпусе, за счет чего компенсируется температурное изменение длины вала. Корпуса подшипников устанавливаются на специальных чугунных плитах независимо от улитки дымососов и крепятся к общему фундаменту с помощью фундаментных болтов.
Смазываются подшипники с помощью масляной ванны, расположенной в полости корпусов ходовой части.
Уплотнение вала – комбинированное центробежно-сальниковое, состоит из резиновых манжет и маслосбрасывающих колец, предотвращающих утечку масла. Для охлаждения масла и верхней части наружного кольца подшипника в верхней и нижней частях корпусов имеются специальные каналы, по которым во время работы дымососов циркулирует вода (водяная рубашка). Расход охлаждающей воды составляет около 0,5 м3/ч на дымосос, температура на входе в змеевик не должна превышать 25° С. На период зимней эксплуатации при понижении температуры окружающей среды ниже 0°С система водяного охлаждения отключается и вода удаляется продувкой змеевиков сжатым воздухом.
Допустимая температура подшипников ходовой части не должна превышать 70° С.
Уровень масла в масляной ванне контролируется указателем уровня, температура масла – термометрами сопротивления типа ТСП-085 (ГОСТ 6651-59), для установки которых в корпусах подшипников ходовой части предусмотрены гнезда. Гнезда под термометры сопротивления позволяют устанавливать гильзы (оправы) с техническими ртутными термометрами типа П5-1°-240-66 (ГОСТ 2823-73).
Для смазки подшипников применяется масло турбинное Т22 (ГОСТ 32-74) или индустриальное И-20А (ГОСТ 20799-75).
Улитка и всасывающие карманы выполняются сварными из листовой и профильной стали. Для создания необходимой жесткости торцевые стенки улитки и всасывающих карманов усиливаются ребрами. В улитке и всасывающих карманах имеются смотровой люк и лазы, обеспечивающие возможность технического осмотра проточной части дымососов при кратковременных остановках. Для выема ротора на улитке и всасывающих карманах предусматриваются съемные части.
В зависимости от расположения выхлопного патрубка улитки и всасывающих патрубков карманов дымососы имеют несколько исполнений (табл. 2).
Таблица 2
Типоразмер дымососа | Направление вращения | Угол разворота, град | ||
дымососа | улитки | всасывающих карманов | ||
Д-20Х2 | Правое и | 45—135 | 45 | 135 |
левое | 45—145 | 45 | 145 | |
90—135 | 90 | 135 | ||
90—180 | 90 | 180 | ||
90—270 | 90 | 270 | ||
270—135 | 270 | 135 | ||
90—0 | 90 | 0 | ||
Д-18Х2 | Правое и | 45—135 | 45 | 135 |
левое | 45—145 | 45 | 145 | |
90—135 | 90 | 135 | ||
90—180 | 90 | 180 | ||
90—270 | 90 | 270 | ||
270—135 | 270 | 135 | ||
45—180 | 45 | 180 |
Режим работы дымососов устанавливается упрощенными направляющими аппаратами шиберного типа (правым и левым).
Упрощенные направляющие аппараты встроены во всасывающие карманы и имеют по четыре объемные лопатки, сваренные из листовой стали. Оси лопаток вращаются в чугунных подшипниках, установленных в раме. Рама – разборная, выполнена из швеллера. Движение от одного аппарата к другому передается посредством вала-вставки с карданными шарнирами.
Привод направляющих аппаратов осуществляется от электроисполнительного механизма типа МЭО-160.
В конструкции дымососов предусмотрены ограждение вращающейся части упругой втулочно-пальцевой муфты и узел уплотнения, предотвращающий прорыв горячих дымовых газов в окружающую атмосферу в месте прохода вала ходовой части через заднюю торцевую стенку улитки.
Для установки дымососов должен быть спроектирован и сооружен фундамент согласно чертежам общих видов . План фундамента приведен на рис. 4. Конструкция фундамента и способ заделки фундаментных болтов разрабатываются проектной организацией.
Для защиты обслуживающего персонала от воздействия высокой температуры металлоконструкции дымососов должны покрываться снаружи слоем теплоизоляции. Температура наружной поверхности тепловой изоляции не должна превышать 45°С при температуре окружающей среды 20°С.
Тепловая изоляция проектируется и выполняется силами и средствами заказчика.
Конструкция дымососов не рассчитана на восприятие нагрузок от массы и теплового расширения подводящих и отводящих газопроводов. Перед и за дымососами должны устанавливаться компенсаторы.
Привод дымососов осуществляется от закрытых одно- и двухскоростных асинхронных электродвигателей типа ДАЗО (табл. 3).
Таблица 3
Типоразмер дымососной установки | Установленная мощность, кВт | Напряжение, В | Частота вращения, об/мин | |
дымосос | комплектующий электродвигатель | |||
Д-20х2 | ДАЗО-13-42-10 | 250 | 6000 | 590 |
Д-20Х2 | ДАЗО-13-55-8 | 400 | 6000 | 740 |
Д-20Х2 | ДАЗО-12-55-8 | 250 | 6000 | 740 |
Д-20Х2 | ДАЗО-13-42-8 | 320 | 6000 | 740 |
Д-18Х2 | ДАЗО-12-55-8 | 250 | 6000 | 740 |
Д-18Х2 | ДАЗО-13-42-8 | 320 | 6000 | 740 |
Д-18Х2 | ДАЗО-14-59-8/10 | 320×160 | 6000 | 740/590 |
Производительность, полное давление, мощность на валу и КПД дымососов определяются на различных режимах работы по аэродинамическим характеристикам.
Дымососы поставляются узлами, указанными в табл. 4.
Таблица 4
Комплект поставки | Число узлов на одну машину | Примечание |
Улитка | 1 | |
Всасывающий карман с упрощенным направляющим аппаратом | 2 | Правый и левый |
Ходовая часть с рабочим колесом | 1 | |
Опорная плита под подшипник | 2 | |
Ограждение полумуфты | 1 | |
Монтажные детали | 1 | Комплект |
Электродвигатель | 1 | См. табл. 3 |
Размеры поставляемых узлов ограничены нормальным железнодорожным габаритом.
В объем поставки не входят: контрольно-измерительные приборы, асбестовые уплотнения разъемов дымососов, электроисполнительный механизм типа МЭО-160 и внешние трубопроводы водяного охлаждения.
