Вентиляторы осевые В-2,3-130-12,5

Вентиляторы осевые В-2,3-130
Назначение осевого вентилятора В-2,3-130-12,5
Осевые вентиляторы В-2,3-130-12,5 представляют собой промышленные агрегаты среднего давления, предназначенные для перемещения воздуха и неагрессивных газовых смесей. Они широко применяются в системах вентиляции, кондиционирования и отопления различных помещений, а также в технологических процессах на производственных предприятиях. Данный вентилятор эффективно используется в случаях, когда нет необходимости в высоком напоре воздушного потока.
Применение вентилятора В-2,3-130 №12,5
Вентиляторы данной серии применяются в самых разнообразных сферах, среди которых:
- Вентиляция и кондиционирование воздуха в промышленных, коммерческих и жилых зданиях;
- Теплицы, овощехранилища, фермерские хозяйства (птичники, коровники и другие помещения для содержания скота);
- Градирни, сушильные и покрасочные камеры;
- Холодильные установки и сварочные комплексы;
- Учреждения общественного питания и объекты пищевой промышленности.
Особенно востребованы вентиляторы В-2,3-130-12,5-02 с вертикальной осью вращения, которые могут использоваться в системах подпора воздуха. Они обеспечивают подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление, что предотвращает поступление дыма в случае пожара.
Конструкция вентилятора В-2,3-130-12,5
Вентилятор состоит из следующих узлов:
- Цилиндрический корпус, обеспечивающий направленный воздушный поток;
- Рабочее колесо, формирующее и передающее воздушный поток;
- Спрямляющий аппарат, улучшающий аэродинамические характеристики;
- Электродвигатель, приводящий вентилятор в действие;
- Лючок обслуживания, обеспечивающий удобный доступ к узлам для обслуживания и ремонта.
Вентиляторы данной модели выполнены в соответствии с первой конструктивной схемой исполнения К+СА (рабочее колесо + спрямляющий аппарат). Они могут выпускаться как с горизонтальной, так и с вертикальной осью вращения согласно требованиям ГОСТ 11442-90 “Вентиляторы осевые общего назначения”.
Вентиляторы В-2,3-130-12,5 изготавливаются в двух исполнениях, отличающихся углом установки лопаток рабочего колеса:
- I исполнение (36°) – В-2,3-130-12,5-I;
- II исполнение (51°) – В-2,3-130-12,5-II.
По отдельному заказу возможно оснащение вентилятора гибкими круглыми вставками для снижения вибрации и шума.
Условия эксплуатации вентилятора В-2,3-130-12,5
Вентиляторы В-2,3-130-12,5 предназначены для работы в среде, агрессивность которой по отношению к углеродистым сталям не превышает агрессивности воздуха. Запрещается эксплуатация вентилятора при наличии в воздухе пыли и твердых примесей в концентрации выше 0,01 г/м³, а также при наличии липких веществ и волокнистой пыли.
Температурные ограничения эксплуатации:
- Температура перемещаемой среды: до +40°C;
- Температура окружающей среды: от -40°C до +40°C.
Вентиляторы соответствуют требованиям климатического исполнения “У” и 2-й категории размещения по ГОСТ 15150. При эксплуатации по 1-й категории размещения необходимо предусмотреть защиту электродвигателя от атмосферных воздействий.
Вентилятор В-2,3-130-12,5 от завода “Укрвентсистемы” является надежным и эффективным устройством для перемещения воздуха в различных промышленных и коммерческих системах. Его универсальность, широкий диапазон применения и надежная конструкция делают его востребованным решением для множества отраслей. Благодаря различным исполнениями и возможности дополнительного оснащения, данный вентилятор легко адаптируется под специфические нужды заказчиков.

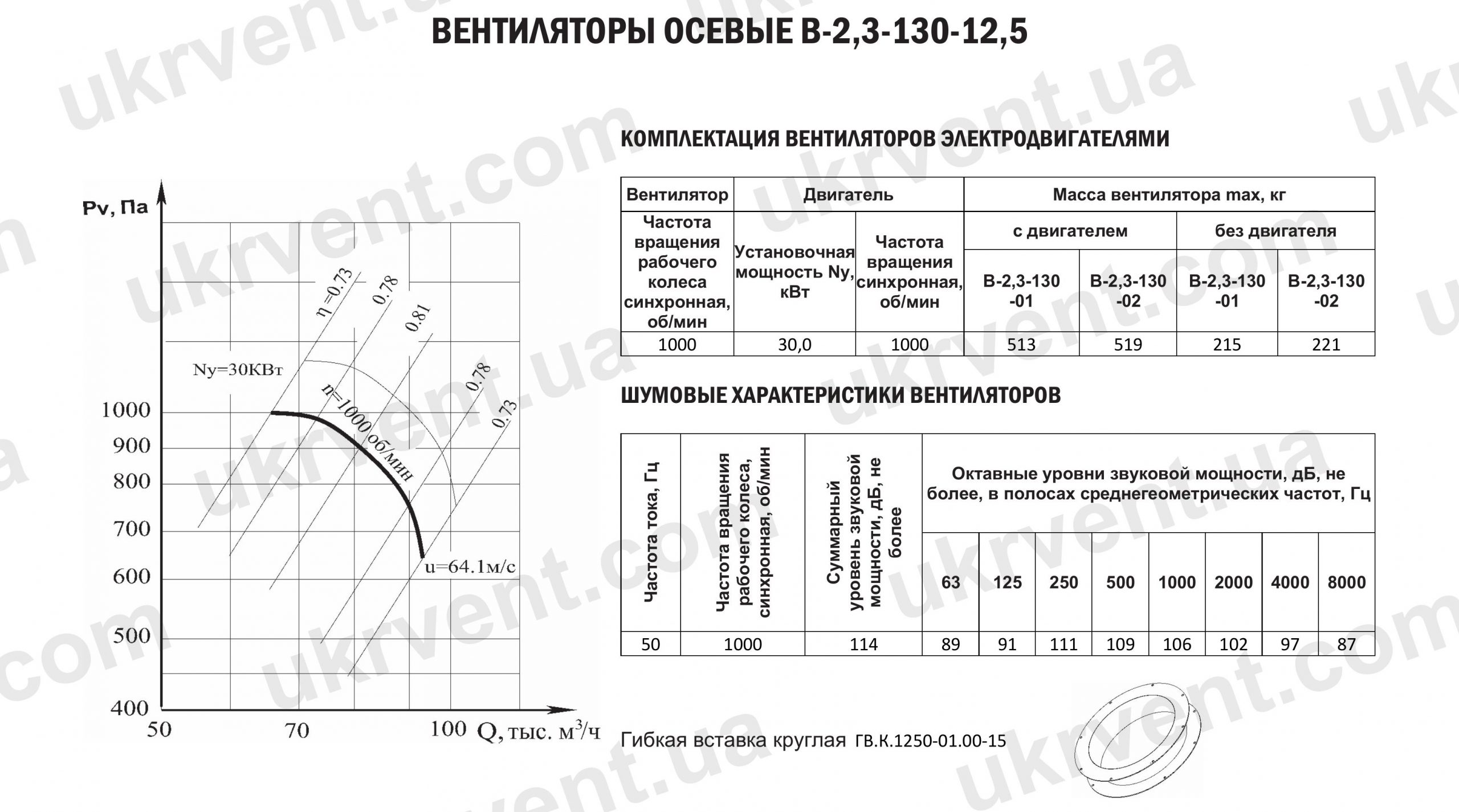

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ В 2,3-130 12,5
Вентилятор осевой | Частота вращения рабочего колеса синхронная, об/мин | Установочная мощность электродвигателя Ny, кВт | Частота вращения синхронная электродвигателя, об/мин | Масса вентилятора с двигателем max, кг | Масса вентилятора без двигателя max, кг | ||
с горизонтальной осью вращения | с вертикальной осью вращения | с горизонтальной осью вращения | с вертикальной осью вращения | ||||
Вентилятор осевой В2,3-130 №11,2 | 1000 | 18,5 | 1000 | 350 | 361 | 170 | 181 |
Вентилятор осевой В2,3-130 №12,5 | 1000 | 30,0 | 1000 | 513 | 519 | 215 | 221 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ В2,3-130 №10
Вентилятор | Частота тока, Гц | Частота вращения рабочего колеса, синхронная, об/мин | Суммарный уровень звуковой мощности, дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
Осевой вентилятор В2,3-130 №12,5 | 50 | 1000 | 114 | 89 | 91 | 111 | 109 | 106 | 102 | 97 | 87 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА В 2,3 130 12,5
Обозначение вентилятора | Dк | D | D1 | А | А1 | в | 81 | L | н | Н1 | d | L | n |
Вентилятор осевой В-2,3-130-12,5-01 | 1250 | 1259 | 1295 | 594 | 530 | 1125 | 1055 | 913 | 1433 | 745 | 12х18 | 224 | 18 |
Вентилятор осевой В-2,3-130-12,5-02 | 1250 | 1259 | 1295 | – | – | – | – | 1391 | 985 | – | 12х18 | 18 |
Вентилятор осевой В-2,3-130-01 с горизонтальной осью вращения
Вентилятор осевой В-2,3-130-02 с вертикальной осью вращения

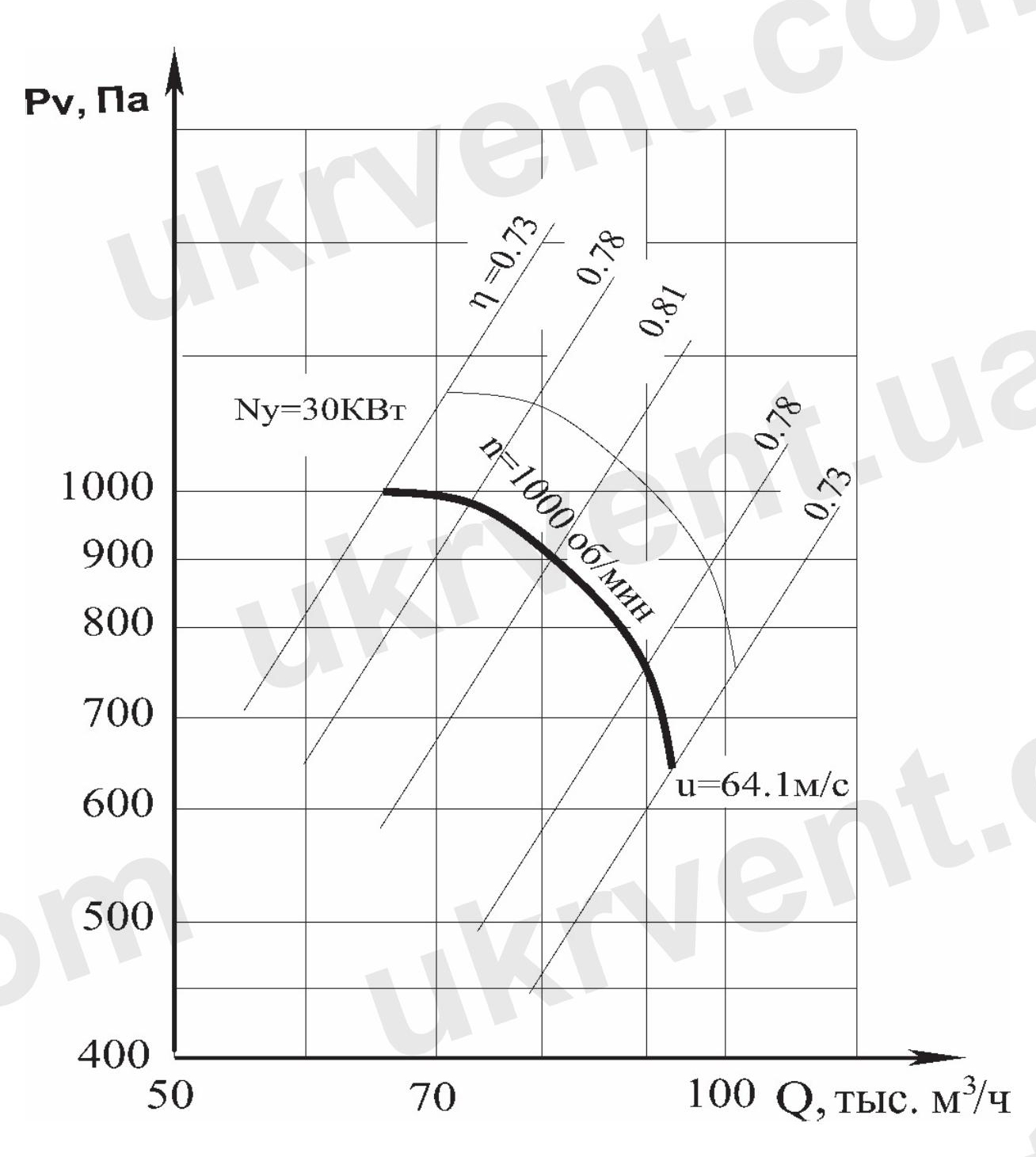

ГРАФИК (ДИАГРАММА) АЭРОДИНАМИКИ ВЕНТИЛЯТОРА В 2,3-130-12,5
Q – производительность по воздуху, 10³ м³/ч;
Pv – полное давление, Па;
η – коэффициент полезного действия (КПД);
n – частота вращения рабочего колеса, об/мин;
N – потребляемая мощность двигателя, кВт.
Вентиляторы осевые В-2,3-130-12,5
Вентиляторы осевые В-2,3-130-12,5 общепромышленного назначения предназначены для перемещения воздуха и других газов. Вентиляторы промышленные осевые В-2,3-130-12,5 применяются в системах воздушного отопления, в системах приточной и вытяжной вентиляции, в различных технологических установках. Осевые вентиляторы В-2,3-130-12,5 общепромышленного назначения также используют для комплектации изделий машиностроения. Температура окружающего воздуха не должна превышать +40°С. Осевые вентиляторы В-2,3-130-12,5 предназначены для эксплуатации в макроклиматических районах с умеренным и тропическим климатом 2-й категории размещения согласно ГОСТ 15150-69. Вентиляторы промышленные осевые В-2,3-130-12,5 также допускается эксплуатировать по 1-й категории размещения при условии предохранения электродвигателя от атмосферных воздействий.
Технические характеристики В-2,3-130-12,5
Таблица 1. Техническая характеристика вентиляторов В-2,3-130-12,5-01; В-2,3-130-12,5
Обозначение вентилятора | Производительность, 103 м3/ч | Давление, Па | КПД max, % | Масса без электродвигателя, кг | Электродвигатель | |||
Тип | мощность, кВт | Частота вращения об/мин | Частота тока, Гц | |||||
Вентиляторы осевые В-2,3-130-12,5-01 | 83,0 | 890 | 81 | 220 | 4А200L6 | 30 | 980 | 50 |
Вентиляторы осевые В-2,3-130-12,5 | 74,0 | 720 | 4А200L8 | 22 | 880 | 60 |
Вентилятор В-2,3-130-12,5: Чертеж
Вентилятор В-2,3-130-12,5: Чертеж
Таблица 2. Габаритные размеры вентиляторов осевых В-2,3-130-12,5 Габаритные размеры В-2,3-130-12,5
Обозначение вентилятора | D0 | D | D1 | D2 | В | Н | h | L |
Осевые вентиляторы В-2,3-130-12,5 | 1250 | 1295 | 1258 | 1320 | 1160 | 1410 | 200 | 930 |
Промышленные осевые вентиляторы В-2,3-130-12,5 выполняются из углеродистой стали обыкновенного качества по 1-й конструктивной схеме: рабочее колесо на валу электродвигателя.
Осевые вентиляторы В-2,3-130-12,5 (Рис. 1) состоят из следующих основных узлов:
- цилиндрический корпус;
- рабочее колесо;
- спрямляющий аппарат;
- электродвигатель.
Рабочее колесо состоит из цилиндрической втулки снабженной 12 листовыми лопатками. Цилиндрическая втулка располагается на валу электродвигателя. Лопатки листовые гнутые, привариваются на ступицу рабочего колеса. Спрямляющий аппарат имеет 15 листовых лопаток, приваренных к цилиндрической втулке и к корпусу вентилятора. Во втулке спрямляющего аппарата размещен электродвигатель. По направлению вращения рабочего колеса вентиляторы выполняются левого вращения по ГОСТ 10616-90.
Осевые вентиляторы В-2,3-130-12,5 имеют следующие аэродинамические характеристики:
Аэродинамические характеристики В-2,3-130-12,5
Таблица 3.Шумовые характеристики вентиляторов осевых В-2,3-130-12,5:Шумовые характеристики В-2,3-130-12,5
Обозначение вентилятора | Диаметр рабочего колеса, мм | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности, Дб | Октавные уровни звуковой мощности, Дб, в полосах среднегеометрических частот, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
Осевые вентиляторы В-2,3-130-12,5 | 1250 | 980 | 114 | 89 | 91 | 111 | 109 | 106 | 102 | 97 | 87 |
880 | 111 | 86 | 88 | 108 | 106 | 103 | 99 | 94 | 84 |
Присоединительные размеры вентиляторов В-2,3-130-12,5 приведены в таблице 4.
Таблица 4. Осевые вентиляторы технические характеристики В-2,3-130-12,5
Обозначение вентилятора | D |
Вентиляторы осевые В-2,3-130-12,5 | 1295 |
Установочные размеры вентиляторов В-2,3-130-12,5 приведены в таблице 5.
Таблица 5. Осевые вентиляторы технические характеристики В-2,3-130-12,5
Обозначение вентилятора | А | Б |
Осевые вентиляторы В-2,3-130-12,5 | 492 | 1100 |
