Виброизоляторы пружинные типа ДО

- ДО38 (ДО-38)
- ДО39 (ДО-39)
- ДО40 (ДО-40)
- ДО41 (ДО-41)
- ДО42 (ДО-42)
- ДО43 (ДО-43)
- ДО44 (ДО-44)
- ДО45 (ДО-45)

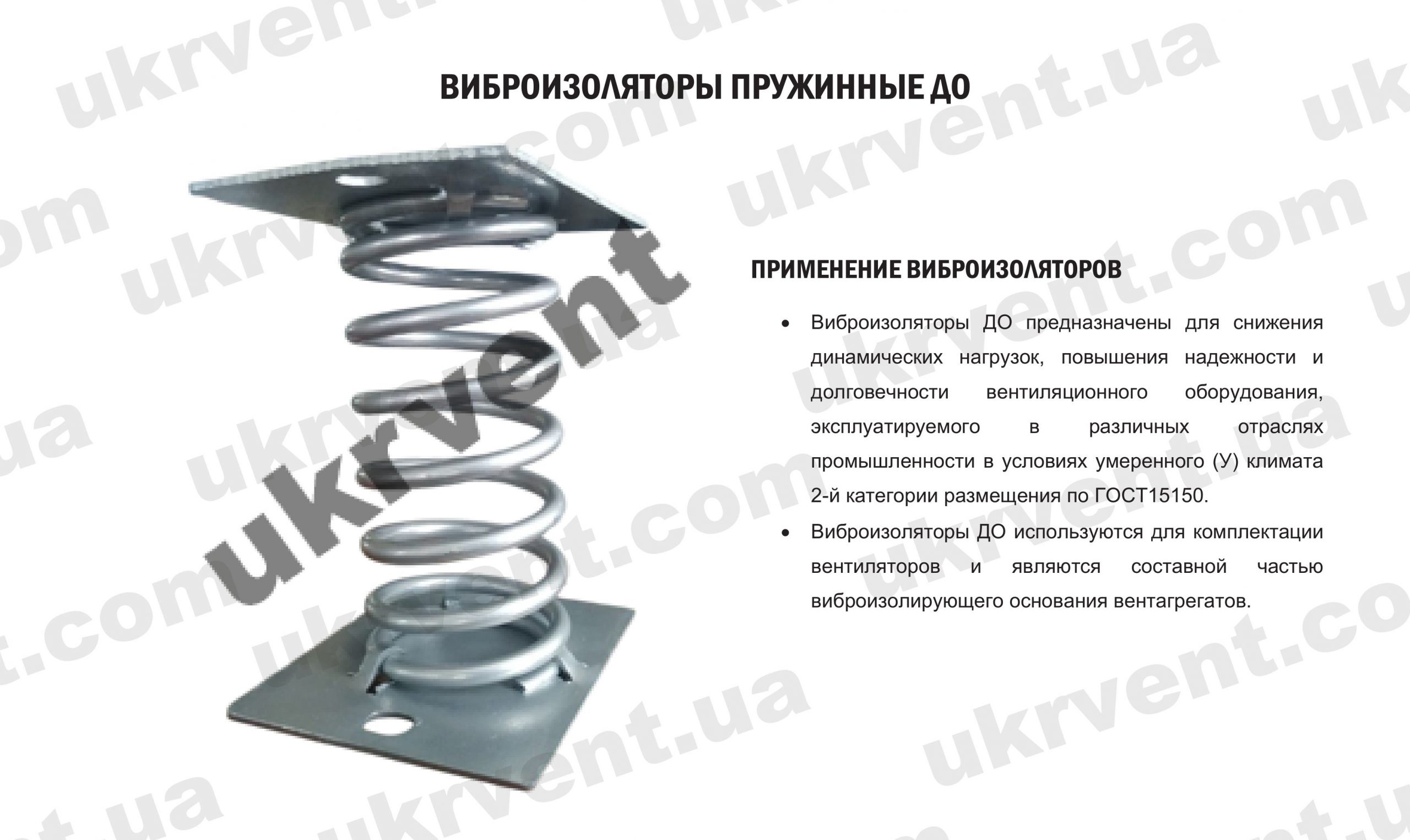

ПРИМЕНЕНИЕ ВИБРОИЗОЛЯТОРОВ ДО
- Виброизоляторы ДО предназначены для снижения динамических нагрузок, повышения надежности и долговечности вентиляционного оборудования, эксплуатируемого в различных отраслях промышленности в условиях умеренного (У) климата 2-й категории размещения по ГОСТ15150.
- Виброизоляторы ДО используются для комплектации вентиляторов и являются составной частью виброизолирующего основания вентагрегатов.

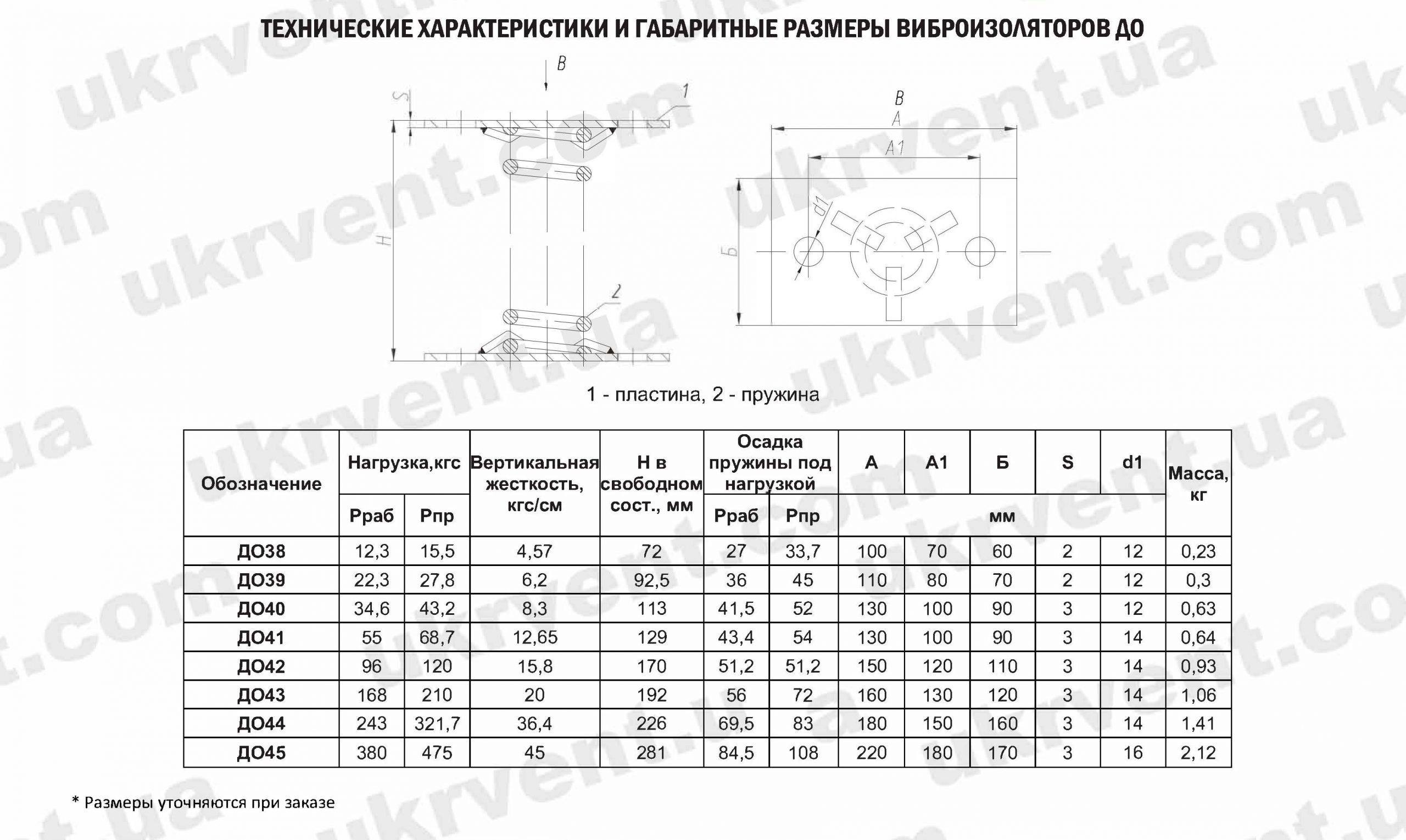

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ВИБРОИЗОЛЯТОРОВ ДО

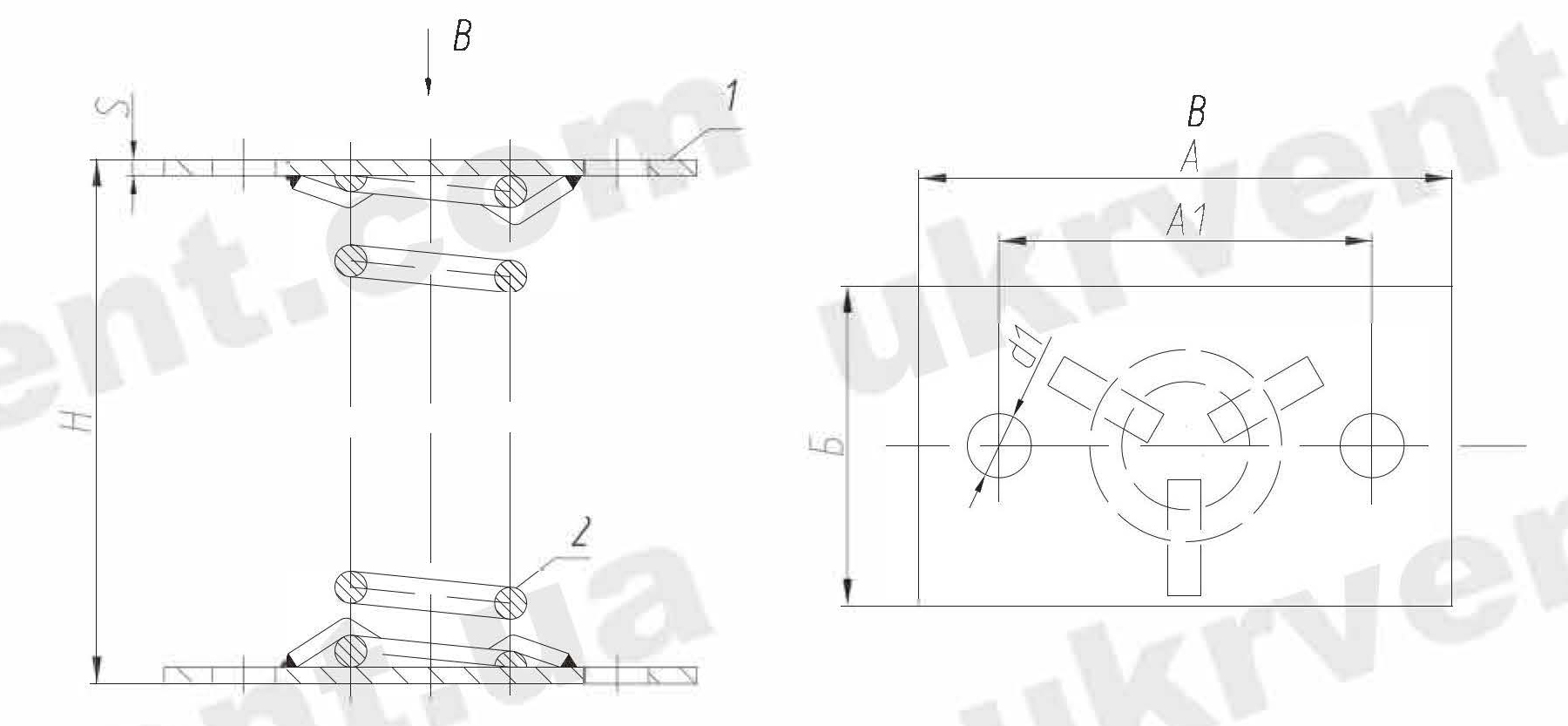

1 – пластина, 2 – пружина
Обозначение | Нагрузка Рраб, кгс | Нагрузка Рпр, кгс | Вертикальная жесткость, кгс/см | Н в свободном сост., мм | Осадка пружины под нагрузкой Рраб | Осадка пружины под нагрузкой Рпр | А, мм | А1, мм | Б, мм | S, мм | d1, мм | Масса, кг |
ДО-38 виброизолятор пружинный | 12,3 | 15,5 | 4,57 | 72 | 27 | 33,7 | 100 | 70 | 60 | 2 | 12 | 0,23 |
ДО-39 виброизолятор пружинный | 22,3 | 27,8 | 6,2 | 92,5 | 36 | 45 | 110 | 80 | 70 | 2 | 12 | 0,3 |
Виброизолятор ДО-40 | 34,6 | 43,2 | 8,3 | 113 | 41,5 | 52 | 130 | 100 | 90 | 3 | 12 | 0,63 |
Виброизолятор ДО-41 | 55 | 68,7 | 12,65 | 129 | 43,4 | 54 | 130 | 100 | 90 | 3 | 14 | 0,64 |
Виброизолятор ДО-42 | 96 | 120 | 15,8 | 170 | 51,2 | 51,2 | 150 | 120 | 110 | 3 | 14 | 0,93 |
Виброизолятор ДО-43 | 168 | 210 | 20 | 192 | 56 | 72 | 160 | 130 | 120 | 3 | 14 | 1,06 |
ДО-44 виброизолятор пружинный | 243 | 321,7 | 36,4 | 226 | 69,5 | 83 | 180 | 150 | 160 | 3 | 14 | 1,41 |
ДО-45 виброизолятор пружинный | 380 | 475 | 45 | 281 | 84,5 | 108 | 220 | 180 | 170 | 3 | 16 | 2,12 |
* Размеры уточняются при заказе
Виброизоляторы пружинные типа ДО (Виброоснование, Виброопора)
Виброизоляторы пружинные типа ДО (Виброоснование, Виброопора)
Вентиляторный завод “Укрвентсистемы” изготавливает и комплектует вентиляторы общепромышленного исполнения виброизоляторами пружинными:
Предлагаем также, ВИБРОИЗОЛЯТОРЫ РЕЗИНОВЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ ВРВ
Виброизоляторы пружинные Виброоснование, Виброопора) ДО38 (ДО-38), ДО39 (ДО-39), ДО40 (ДО-40), ДО41 (ДО-41), ДО42 (ДО-42), ДО43 (ДО-43), ДО44 (ДО-44 ), ДО45 (ДО-45) применяются для снятия шума и вибрации, создаваемых вентиляторами, снижают динамические нагрузки, повышают надежность и долговечность вентиляционного оборудования.
Виброизоляторы ДО: Технические характеристики
Таблица 1 Размеры и технические характеристики виброизоляторов пружинных ДО38
Обозначение виброизолятора | Нагрузка, Н | Вертикальная жесткость Н/cм | Высота h в свободном cостоянии, мм | Осадка пружины,мм под нагрузкой, Н | Число рабочих витков пружины | ||
Рабочая, Рраб | Предельная, Рпр | Рраб | Рпр | ||||
ДО38 | 122 | 152 | 45 | 72 | 27 | 33.7 | 6.5 |
ДО39 | 219 | 273 | 61 | 92.5 | 36 | 45 | |
ДО40 | 339 | 424 | 81 | 113 | 41.7 | 52 | |
ДО41 | 540 | 674 | 124 | 129 | 43.4 | 54 | |
ДО42 | 942 | 1177 | 165 | 170 | 57 | 72 | |
ДО43 | 1648 | 2060 | 294 | 192 | 2.56 | 70 | |
ДО44 | 2384 | 2979 | 357 | 226 | 66.5 | 83 | |
ДО45 | 3728 | 4660 | 442 | 281 | 84.5 | 106 |
Таблица соответствия виброизоляторов пружинных ДО и резиновых ВРВ
Таблица 2
Пружинные ДО | Резиновые ВРВ | ||
ДО38 | ВРВ100/25 | ||
ДО39 | ВРВ100/25 | ||
ДО40 | ВРВ100/50 | ||
ДО41 | ВРВ100/50;100/75 | ||
ДО42 | ВРВ100/100 | ||
ДО43 | ВРВ160/150 | ||
ДО44 | ВРВ160/150;160/200 | ||
ДО45 | ВРВ160/250 |
Виброизоляторы ДО: Габаритные размеры
Обозначение виброизолятора | Размеры, мм | Масса, кг | ||||||||
А | А1 | Б | Dср | d | d1 | d2 | S | S1 | ||
ДО38 | 100 | 70 | 60 | 30 | 3 | 12 | 8.5 | 2 | 5 | 0.3 |
ДО39 | 110 | 80 | 70 | 40 | 4 | 0.4 | ||||
ДО40 | 130 | 100 | 90 | 50 | 5 | 8.9 | 3 | 10 | 1,0 | |
ДО41 | 54 | 6 | 14 | 10.5 | 1,0 | |||||
ДО42 | 150 | 120 | 110 | 72 | 8 | 1.8 | ||||
ДО43 | 160 | 130 | 120 | 80 | 10 | 2.5 | ||||
ДО44 | 180 | 150 | 140 | 96 | 12 | 3.8 | ||||
ДО45 | 220 | 180 | 170 | 120 | 16 | 16 | 12.5 | 6.6 |
