Вентиляторный завод “Укрвентсистемы” изготавливает вентиляторы горячего дутья ВГДН-15.
Вентиляторы горячего дутья
Назначение и область применения вентиляторов ВГДН-15
Центробежные вентиляторы одностороннего всасывания ВГДН-15 предназначены для подачи воздуха, нагретого в воздухонагревателях, в топки паровых стационарных (вентиляторы первичноговоздуха). Центробежные вентиляторы одностороннего всасывания ВГДН-15 предназначены для рециркуляции нагретого воздуха в воздушном тракте котлов.
Вентиляторами ВГДН-15 комплектуются пылеугольные и газомазутные котлы с уравновешенной тягой различной производительности. Допускается применение вентиляторов ВГДН-15 в технологических установках для перемещения ч% 8стого воздуха и неD0грессивных незапыленных сред с температурой от 200 до 400°С. Запрещается применять вентиляторы ВГДН-15 в системах аспирации, вентиляции, сушки, обдувки, охлаждения и т. д. Вентиляторы ВГДН-15 рассчитаны на продолжительный режим работы в помещении и на открытом воздухе. Запуск вентиляторов ВГДН разрешается при температуре в улитке не ниже -30°С. Максимально допустимая температура на входе в вентиляторы не должна превышать 400° С. Эксплуатация вентиляторов ВГДН допускается при частотах вращения 750, 1000 и 1500 об/мин.
Учитывая высокую температуру перемещаемой среды, вентиляторы ВГДН изготовляются из жаропрочной стали марки 12ХМ и свариваются с помощью электродов или сварочной проволокой; применяется также стальное литье. Вентиляторы ВГДН-15 изготовляются правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя. Технические характеристики вентиляторов ВГДН представлена в табл. 1.
Таблица 1.Технические характеристики вентиляторов ВГДН
Характеристика | ВГДН-15 | |||
Диаметр рабочего колеса, мм | 1500 | |||
Маховой момент ротора, кгс·м2 | 410 | |||
Частота вращения, об/мин | 1500 | |||
Аэродинамические параметры при плотности перемещаемой среды на входе в вентилятор 1,029 кг/м3 | ||||
Производительность 103м3/ч | 77,4 | |||
Полное давление, даПа | 387 | |||
Мощность на валу, кВт | 96 | |||
Номинальная частота вращения, об/мин | 1480 | |||
Максимальный КПД % | 85 | |||
Габаритные размеры при ψ=90° (без электродвигателя), мм | ||||
длина | 2715 | |||
ширина | 3130 | |||
высота | 2150 | |||
Масса (без электродвигателя), т | 2,58 |
Конструкция вентилятора ВГДН-15 при φ=90 (Рис. 1).
Рис.1 Конструкция вентилятора ВГДН-15
Основными узлами вентиляторов ВГДН-15 являются:
- I-узел входа в рабочее колесо,
- II-вариант осевого всасывающего аппарата с удлиненной всасывающей воронкой.
- 1-ходовая часть,
- 2-уплотнение,
- 3- улитка,
- 4-рабочее колес вентилятора,
- 5-всасывающая воронка,
- 6-осевой направляющий аппарат,
- 7-рама,
- 8-кроншрейны,
- 9-опорные плита.
Рабочее колесо вентиляторов ВГДН-15 представляет собой сварную конструкцию, состоящую из крыльчатки и ступицы. Рабочее колесо крепится на валу ходовой части с помощью шпонки и гайки, наворачиваемой на конец вала. Крыльчатка состоит из 16 листовых назад загнутых лопаток, расположенных между основным (коренным) и коническим (покрывающим) дисками. Лопатки крыльчатки и конический диск штампованные. Ступица, выполненная из стального литья, приваривается к основному диску крыльчатки.
Вентиляторный завод “Укрвентсистемы” производит статическую и динамическую балансировку рабочих колес вентиляторов ВГДН-15. При этом класс точности балансировки 4, согласно ГОСТ 22061-76 . Ходовая часть вентиляторов ВГДН-15 состоит из кованого вала, подшипников качения, расположенных в общем корпусе, имеющем горизонтальный разъем, крыльчатки охлаждения, узла уплотнения и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя. Подшипник со стороны электродвигателя является опорно-упорным, с другой стороны – опорным. Общий корпус, отлитый из чугуна, исключает коробление в процессе эксплуатации и уменьшает вибрацию подшипников.
Конструкция ходовой части позволяет производить демонтаж подшипников без снятия с вала рабочего колеса. Смазка подшипников – масляная ванна, расположенная в корпусе ходовой части. Уплотнение вала состоит из резиновых манжет и маслосбрасывающих колец, предотвращающих утечку масла. Масло охлаждается посредством змеевика, расположенного в масляной ванне. По змеевику циркулирует охлаждающая вода, подводимая с одной стороны корпуса подшипников. Расход охлаждающей воды составляет примерно 0,5 м3/ч на вентилятор, температура на входе в змеевик не должна превышать 25°С. На период зимней эксплуатации при понижении температуры окружающей среды ниже 0°С система водяного охлаждения отключается, и вода удаляется продувкой змеевика сжатым воздухом.
Допустимая температура подшипников ходовой части не должна превышать 70°С. Крыльчатка охлаждения устанавливается на участке вала между корпусом ходовой части и улиткой и служит для уменьшения передачи тепла, распространявшегося в процессе эксплуатации машин вдоль вала от рабочего колеса в сторону подшипников. Наружный воздух засасывается крыльчаткой охлаждения, представляющей собой центробежный вентилятор, движется вдоль навстречу распространяющемуся теплу, отбирает это тепло у вала и затем, нагретый, выбрасывается в окружающую атмосферу. Следует иметь в виду, что эффективное воздушное охлаждение вала происходит только во время работы машин, поэтому при их остановке температура среды внутри улитки должна быть снижена. Узел уплотнения, предназначенный для предотвращения прорыва горячего воздуха газов в окружающую атмосферу в месте прохода всасывающей трубы крыльчатки охлаждения через заднюю лицевую стенку улитки, конструктивно выполнен в виде плавающего сальника, компенсирующего тепловое расширение улитки.
Узел уплотнения и крыльчатка охлаждения устанавливаются на вал ходовой части со стороны рабочего колеса перед посадкой последнего на вал. Ротор вентилятора в сборе (ходовая часть с насаженным рабочим колесом и крыльчаткой охлаждения) подвергается балансировке на заводе-изготовителе.
Улитка вентиляторов ВГДН – сварная из листовой и профильной стали. Для создания необходимой жесткости улитки торцевые стенки ее усиливаются оребрением из полос. Выем рабочего колеса из улитки осуществляется через отверстие в ее задней торцевой стенке, расположенной между рабочим колесом и корпусом ходовой части. В рабочем состоянии это отверстие закрывается съемной диафрагмой (двумя полукрышками). Для осуществления выема рабочего колеса из улитки на всасывающей стороне необходимо иметь съемный участок воздухопровода.
Вентиляторы ВГДН поставляются с окончательно приваренными к обечайке и торцевым стенкам улитки двумя кронштейнами, место расположения которых определяется требуемым разворотом улитки. Кронштейны монтируются на опорах специальными шпильками, опоры прикрепляются к общему фундаменту фундаментными болтами. Вне зависимости от угла разворота улитки опорные поверхности кронштейнов находятся в горизонтальной плоскости, проходящей через ось вращения рабочего колеса, что обеспечивает направленность возможных тепловых расширений улитки в вертикальном направлении (вверх и вниз) и в плоскости опорных поверхностей за счет смещения кронштейнов относительно шпилек, для чего в кронштейнах предусмотрены увеличенные отверстия под шпильки и шпоночный паз, выполненный нормально к оси вращения рабочего колеса по оси симметрии кронштейнов. Шпонка крепится к опорам улитки с помощью винтов.
Рассмотренная конструкция крепления улитки на общем фундаменте обеспечивает стабильность пространственного расположения оси вращения рабочего колеса в процессе эксплуатации. Улитка вентилятора ВГДН-15 изготовляется с углом разворота от 0° до 270° через каждые 15°. В случае необходимости на объекте силами заказчика допускается установка машин с улиткой, повернутой на любой угол, отличный от указанных.
Всасывающая воронка вентиляторов ВГДН-15 состоит из листового вальцованного конуса и уплотнительного точеного кольца, приваренного к вершине конуса. Конструкция всасывающей воронки обеспечивает стабильность в процессе эксплуатации машин требуемых значений осевого и радиального зазоров между внешней поверхностью уплотнительного кольца и внутренней поверхностью воротника рабочего колеса. Следует отметить исключительно важное значение стабильности указанных зазоров для машин с назад загнутыми лопатками рабочих колес, так как этим в большой степени обеспечивается получение от машин номинальных аэродинамических параметров.
Режим работы вентиляторов ВГДН-15 устанавливается осевым направляющим аппаратом, состоящим из сварного цилиндрического корпуса с четырьмя опорными роликами, по которым перемещается поворотное кольцо, 12 листовых лопаток, соединенных с поворотным кольцом рычажной системой, и обтекателя, расположенного по оси корпуса.
Лопатки осевых направляющих аппаратов могут поворачиваться на угол от 0 (всасывающее отверстие открыто полностью) до 90°. При промежуточных углах от 0 до 90° поток воздуха отклоняется по направлению вращения рабочего колеса, что приводит к плавному уменьшению производительности и давления, развиваемого машиной.
Привод направляющего аппарата может осуществляется от электроисполнительного механизма типа МЭО-63. Осевой направляющий аппарат вентиляторов ВГДН-15 и сопряженная с ним всасывающая воронка являются унифицированным узлом дымососов ДН-15, и дутьевых вентиляторов ВДН-15. В конструкции вентиляторов предусмотрено ограждение вращающихся частей – упругой втулочно-пальцевой муфты и крыльчатки воздушного охлаждения вала ходовой части.
Для защиты обслуживающего персонала от воздействия высокой температуры металлоконструкции вентиляторов должны покрываться снаружи слоем теплоизоляции. Температура наружной поверхности тепловой изоляции не должна превышать 45°С при температуре окружающей среды 20° С.
Теплоизоляция проектируется и выполняется силами и средствами заказчика. Конструкция вентиляторов не рассчитана на восприятие нагрузок от массы и теплового расширения подводящих и отводящих газопроводов и воздухопроводов. Перед и за вентиляторами устанавливаются компенсаторы.
Привод вентиляторов ВГДН-15 осуществляется от закрытых односкоростных асинхронных электродвигателей. Соответствие вентиляторов и типа двигателя приведено в таблице 2.
Таблица 2
Обозначение вентилятора | Тип комплектую- щего электро двигателя | Установленная мощность, кВт | Напряжение питающей сети, В | Частота вращения, об/мин |
ВГДН-15 | 4А-280S-6У3 | 75 | 380 | 1000 |
АЗО4-400ХК-4У1 | 315 | 6000 | 1500 | |
4А-315М-4У3 | 200 | 380 | 1500 |
Производительность, полное давление, мощность на валу и КПД вентиляторов определяются на различных режимах работы по аэродинамическим характеристикам.

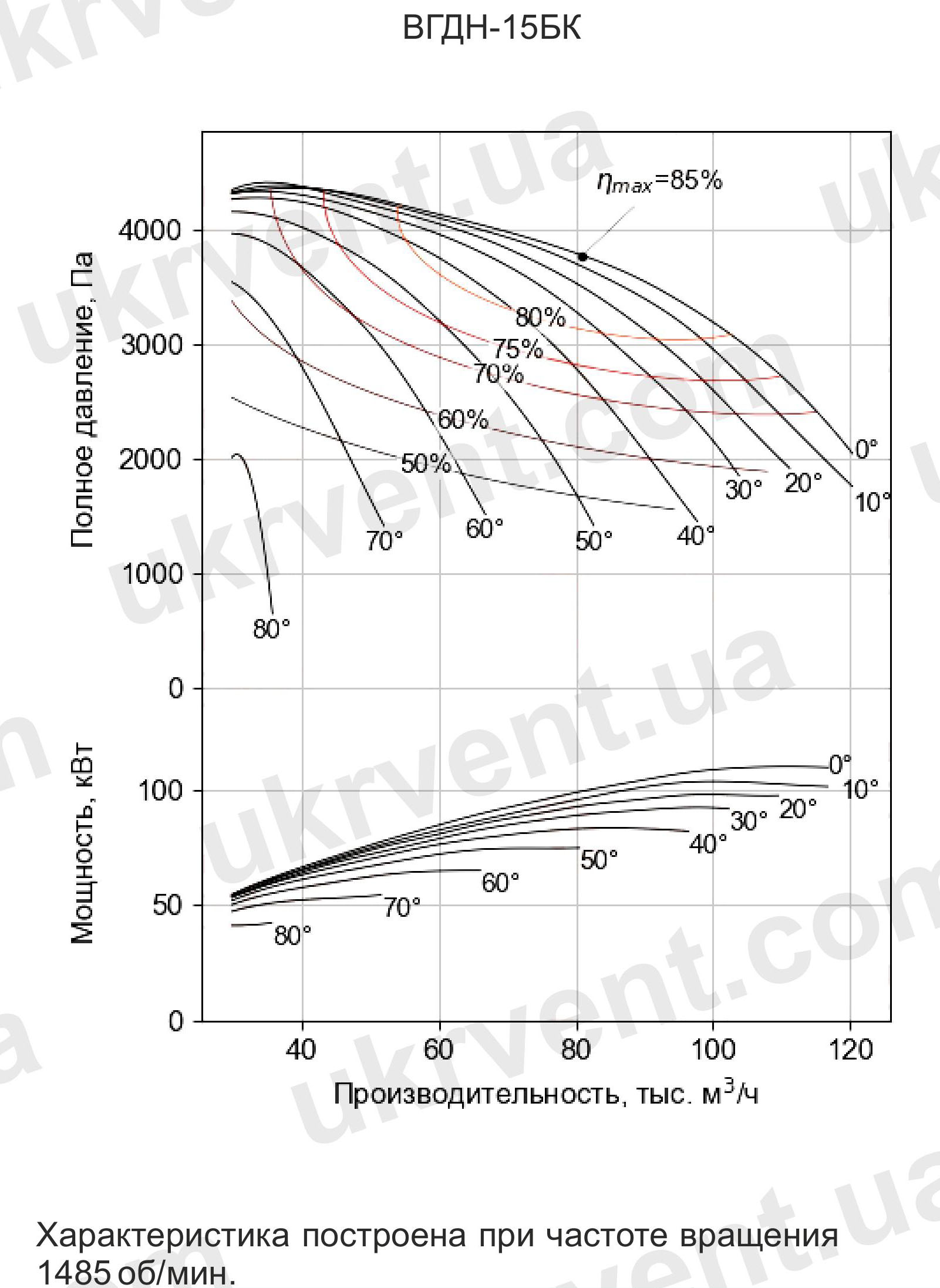

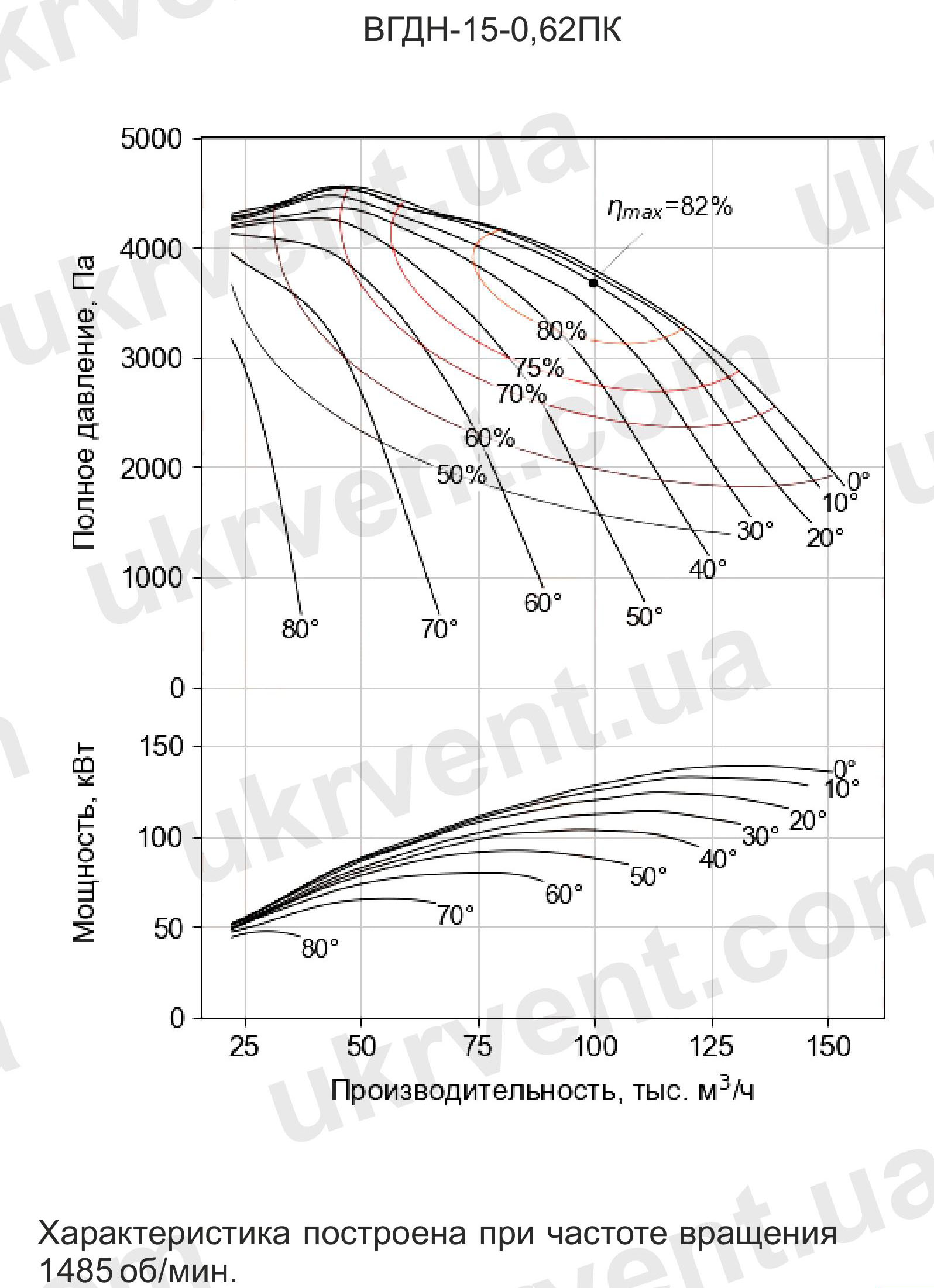

Аэродинамическая характеристика вентилятора ВГНД-15 приведены на рис.2.
