Промышленные осевые вентиляторы В-2,3-130-8
Вентиляторы осевые В-2,3-130
В-2,3-130-8 – это вентилятор осевой промышленный, среднего давления, предназначен для перемещения воздуха и неагрессивных газовых смесей. В-2,3-130 №8 применяют: в системах вентиляции, кондиционирования и отопления помещений; в различных технологических процессах производственных предприятий; во множестве других случаев, когда нет нужды в очень высоком напоре воздушного потока.
НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА В-2,3-130-8
- Вентиляторы осевые применяются в системах вентиляции, воздушного отопления, а также для других санитарно-производственных целей.
- Вентиляторы осевые В-2,3-130-8-II с вертикальной осью вращения вместе с набором дополнительного оборудования могут быть установлены в системах подпора воздуха и обеспечивать прямую подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление и предотвращая поступление дыма в эти помещения.
ВЕНТИЛЯТОР В2,3-130 №8 ИСПОЛЬЗУЕТСЯ
Вентилятор В2,3-130 №8 используется в холодильных и сварных установках, теплицах, овощехранилищах, птичниках, коровниках и других помещениях для содержания скота, градирнях, сушильных и покрасочных камерах, а также в учреждениях общественного питания.
ОПИСАНИЕ ВЕНТИЛЯТОРОВ В-2,3-130-8
- Вентиляторы осевые В-2,3-130-8 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, двигателя и лючка обслуживания.
- Вентиляторы осевые В-2,3-130-8 выполнены по 1-й конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат) как с горизонтальной осью вращения, так и с вертикальной осью вращения согласно ГОСТ 11442-90 «Вентиляторы осевые общего назначения».
- Вентиляторы осевые В-2,3-130-8 изготавливаются в 2-х исполнениях: с углом установки лопаток рабочего колеса 36° и 51 Вентиляторы I исполнения с углом установки 36° обозначаются В-2,3-130-8- I, вентиляторы II исполнения с углом установки 51° обозначаются В-2,3-130-8- II.
- Комплектация вентиляторов гибкими вставками круглыми по отдельному заказу.
В-2,3-130-8 УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Вентиляторы В-2,3-130-8 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м3, а также липких веществ и волокнистой пыли.
- Температура перемещаемой среды не должна превышать +40°С. Температура окружающей среды от – 40°С ДО +40°С.
- Вентиляторы предназначены для умеренного климата (У) и в 2-й категории размещения по ГОСТ 15150. Допускается эксплуатация вентиляторов по 1-ой категории размещения при условии предохранения электродвигателя от атмосферных воздействий.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ В 2,3-130 8
| Частота вращения рабочего колеса синхронная, об/мин | 1000 | 1500 | |
| Установочная мощность электродвигателя Ny, кВт | 4 | 11 | |
| Частота вращения синхронная электродвигателя, об/мин | 1000 | 1500 | |
| Масса вентилятора с двигателем max, кг | с горизонтальной осью вращения | 134 | 172 |
| с вертикальной осью вращения | 150 | 186 | |
| Масса вентилятора без двигателя max, кг | с горизонтальной осью вращения | 85 | 85 |
| с вертикальной осью вращения | 92 | 92 | |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА В 2,3 130 8
Вентилятор осевой В-2,3-130-01 с горизонтальной осью вращения
Вентилятор осевой В-2,3-130-02 с вертикальной осью вращения
1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка
| Обозначение вентилятора | Dк | D | D1 | А | А1 | в | 81 | L | н | Н1 | d | L | n |
| Вентилятор осевой В-2,3-130-8-01 | 800 | 805 | 830 | 375 | 310 | 810 | 770 | 559 | 993 | 492 | 9х14 | 224 | 12 |
| Вентилятор осевой В-2,3-130-8-02 | 800 | 805 | 840 | – | – | – | – | 937 | 630 | – | 9х14 | 12 |

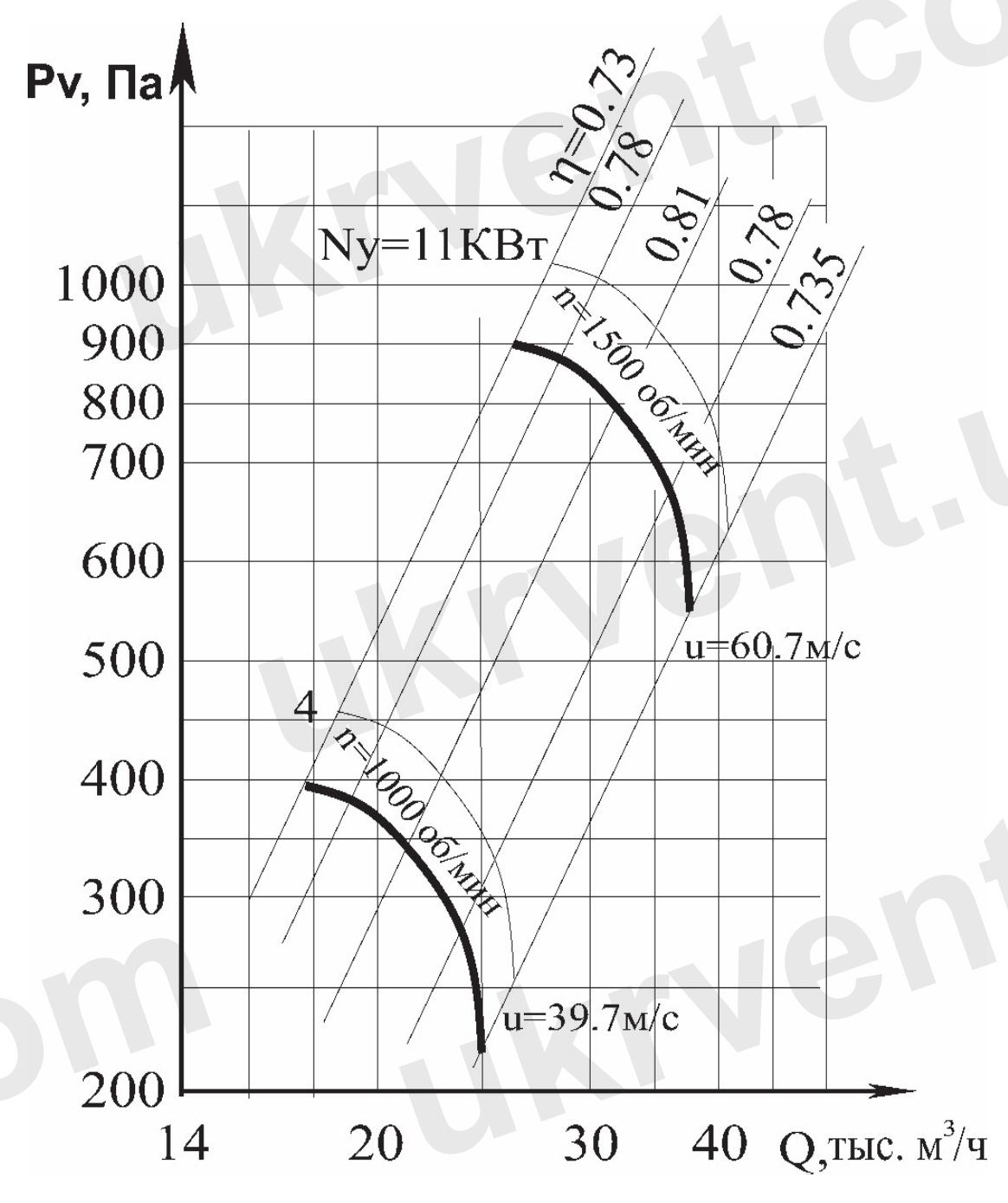

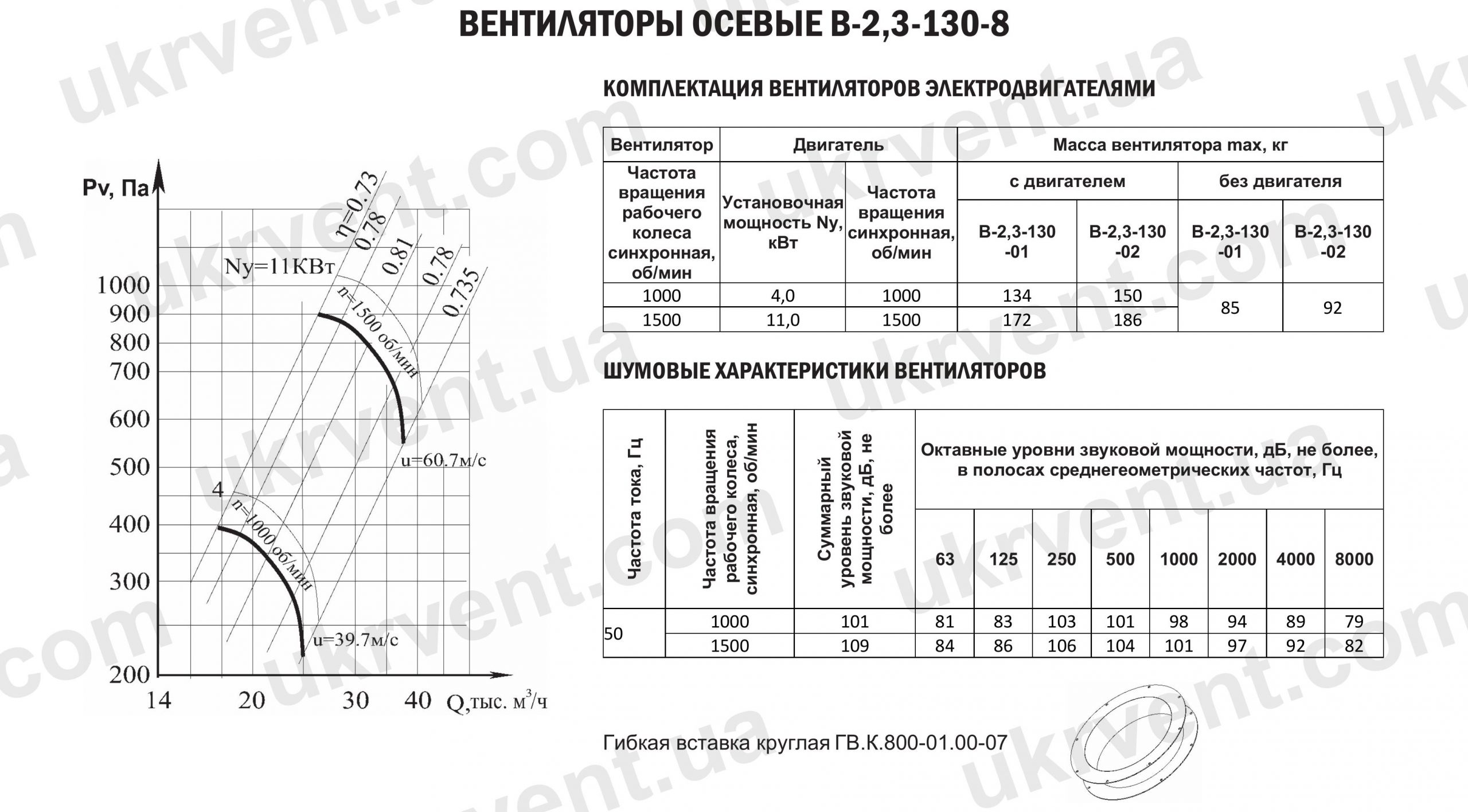

ГРАФИК (ДИАГРАММА) АЭРОДИНАМИКИ ВЕНТИЛЯТОРА В 2,3-130-8
Q – производительность по воздуху, 10³ м³/ч;
Pv – полное давление, Па;
η – коэффициент полезного действия (КПД);
n – частота вращения рабочего колеса, об/мин;
N – потребляемая мощность двигателя, кВт.
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ В2,3-130 №8
| Вентилятор | Частота тока, Гц | Частота вращения рабочего колеса, синхронная, об/мин | Суммарный уровень звуковой мощности, дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Осевой вентилятор В2,3-130 №8 | 50 | 1000 | 101 | 81 | 83 | 103 | 101 | 98 | 94 | 89 | 79 |
| Осевой вентилятор В2,3-130 №8 | 50 | 1500 | 109 | 84 | 86 | 106 | 104 | 101 | 97 | 92 | 82 |
Вентилятор осевой В-2,3-130-8 общепромышленного назначения предназначен для перемещения воздуха и других газов.
Вентиляторы промышленные осевые В-2,3-130-8 применяются в системах воздушного отопления, в системах приточной и вытяжной вентиляции, в различных технологических установках. Осевые вентиляторы В-2,3-130-8 общепромышленного назначения также используют для комплектации изделий машиностроения. Температура окружающего воздуха не должна превышать +40°С. Осевые вентиляторы В-2,3-130-8 предназначены для эксплуатации в макроклиматических районах с умеренным и тропическим климатом 2-й категории размещения согласно ГОСТ 15150-69. Вентиляторы осевые В-2,3-130-8 также допускается эксплуатировать по 1-й категории размещения при условии предохранения элек82родвигателя от атмосферных воздействий.
Осевые вентиляторы технические характеристики В-2,3-130-8
Таблица 1.Осевые вентиляторы технические характеристики В-2,3-130-8-01; В-2,3-130-8
| Обозначение вентилятора | Производительность, 103 м3/ч | Давление, Па | КПД max, % | Масса без электро- двигателя, кг | Электродвигатель | |||
| Тип | мощность, кВт | Частота вращения об/мин | Частота тока, Гц | |||||
| Вентиляторы осевые В-2,3-130-8-01 | 32.5 | 800 | 81 | 91.4 | 4А132М4 | 11 | 1450 | 50 |
| Вентиляторы осевые В-2,3-130-8 | 26.5 | 520 | 4А132S6 | 5.5 | 980 | 60 | ||
Вентилятор В-2,3-130-8
Вентилятор В-2,3-130-8: Чертеж
Таблица 2.Габаритные размеры вентиляторов осевых В-2,3-130-8 Габаритные размеры В-2,3-130-8
| Обозначение вентилятора | D0 | D | D1 | D2 | В | Н | h | L |
| Осевые вентиляторы В-2,3-130-8 | 800 | 835 | 805 | 860 | 830 | 960 | 132 | 590 |
Вентиляторы осевые В-2,3-130-8 выполняются из углеродистой стали обыкновенного качества по 1-й конструктивной схеме: рабочее колесо на валу электродвигателя.
Осевые вентиляторы В-2,3-130-8 (Рис. 1) состоят из следующих основных узлов:
- цилиндрический корпус;
- рабочее колесо;
- спрямляющий аппарат;
- электродвигатель.
Рабочее колесо состоит из цилиндрической втулки снабженной 12 листовыми лопатками. Цилиндрическая втулка располагается на валу электродвигателя. Лопатки листовые гнутые, привариваются на ступицу рабочего колеса. Спрямляющий аппарат имеет 15 листовых лопаток, приваренных к цилиндрической втулке и к корпусу вентилятора. Во втулке спрямляющего аппарата размещен электродвигатель. По направлению вращения рабочего колеса вентиляторы выполняются левого вращения по ГОСТ 10616-90.
Аэродинамические характеристики В-2,3-130-8
Аэродинамические характеристики В-2,3-130-8
Осевые вентиляторы В-2,3-130-8 имеют следующие аэродинамические характеристики:
Таблица 3. Шумовые характеристики вентиляторов осевых В-2,3-130-8:Шумовые характеристики В-2,3-130-8
| Обозначение вентилятора | Диаметр рабочего колеса, мм | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности, Дб | Октавные уровни звуковой мощности, Дб, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Осевые вентиляторы В-2,3-130-8 | 800 | 1450 | 109 | 84 | 86 | 106 | 104 | 101 | 97 | 92 | 82 |
| 980 | 104 | 79 | 81 | 101 | 99 | 96 | 92 | 87 | 77 | ||
Присоединительные размеры вентиляторов В-2,3-130-8 приведены в таблице 4.
Таблица 4. Осевые вентиляторы технические характеристики В-2,3-130-8
| Обозначение вентилятора | D |
| Осевые вентиляторы В-2,3-130-8 | 835 |
Установочные размеры вентиляторов В-2,3-130-8 приведены в таблице 5.
Таблица 5 Осевые вентиляторы технические характеристики В-2,3-130-8.
| Обозначение вентилятора | А | Б |
| Вентиляторы осевые В-2,3-130-8 | 310 | 770 |
