Мельничные вентиляторы ВМ-180/1100-ІК — это высокоэффективное оборудование, разработанное специально для эксплуатации на тепловых энергетических установках, использующих твёрдое топливо. Вентиляторы данной модели обеспечивают пневматическую транспортировку угольной пыли к котельному оборудованию. Продукция соответствует требованиям ГОСТ, адаптирована к эксплуатации в условиях высокой запылённости и температур, её конструкция рассчитана на длительный ресурс работы без снижения эксплуатационных характеристик.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВМ-180/1100-ІК
ВМ-180/1100-ІК допускается к работе в следующих условиях:
- Запыленность среды: не выше 80 г/м³.
- Климатическое исполнение: У и Т по ГОСТ 15150-69, категория размещения 1 (в помещении и на открытом воздухе).
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВЕНТИЛЯТОРА ВМ-180/1100-ІК
Вентиляторы этой серии имеют модульную конструкцию, оптимизированную для простоты обслуживания и надёжной работы в тяжёлых условиях. Конструктивно агрегат состоит из:
- Рабочего колеса: сварной конструкции, сбалансированное.
- Спирального корпуса (улитки).
- Всасывающего патрубка.
- Рамы.
- Ходовой части.
НАПРАВЛЕНИЕ ВРАЩЕНИЯ
Конфигурация корпуса и направление вращения рабочего колеса определяются со стороны электродвигателя:
- Правое вращение — спираль корпуса ориентирована по часовой стрелке.
- Левое вращение — спираль ориентирована против часовой стрелки.
Это позволяет легко интегрировать вентилятор в существующие системы без необходимости масштабной переналадки оборудования.
МОДИФИКАЦИИ ВМ-180/1100-ІК
По назначению вентиляторы ВМ-180/1100-ІК подразделяются на базовые и модифицированные исполнения. Модель ВМ-К комплектуется современными подшипниковыми узлами, работающими на консистентной смазке, что существенно повышает ресурс узлов и снижает потребность в обслуживании.
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВМ-180/1100-ІК ОТ УКРВЕНТСИСТЕМЫ
- Высокая надёжность при длительной эксплуатации;
- Устойчивость к абразивному износу;
- Простота интеграции в системы ТЭС и котельных.
Вентиляторы мельничные ВМ-180/1100-ІК — обеспечивающее стабильную работу топливной системы котлов на твёрдом топливе. Выбирая продукцию Укрвентсистемы, вы инвестируете в надёжность, энергоэффективность и устойчивость.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3
Тип вентилятора | ВМ-180/1100-IК |
Тип лопаток | Радиально оканчивающиеся |
Допустимая запыленность, г/м3 | 80 |
Производительность, Q, тыс. м3/ч | 180 |
Полное давление, Pv, Па | 14225 |
Полное давление, Pv, кгс/м2 | 1450 |
Максимальный КПД, ηmax, % | 72 |
Частота вращения n, об/мин | 1500 |
Масса, кг | 6160 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ*
Исполнение 2 Группа присоединительных размеров, мм
Тип машины | Разворот, φск° | a | a1 | b | b1 | d | d1 | n | n1 | s | s1 |
ВМ-180/1100-IК | 60 | 732 | 860 | 1150 | 1310 | 1300 | 1410 | 20 | 24 | 22 | 19 |
90 | 732 | 860 | 1150 | 1310 | 1300 | 1410 | 20 | 24 | 22 | 19 |
Группа габаритных размеров, мм
Тип машины | Разворот, φск° | B | B1 | D | H | H1 | H2 | H3 | L | L1 |
ВМ-180/1100-IК | 60 | 3480 | 1255 | 1830 | 3180 | 1450 | 1220 | 630 | 2679 | 502 |
90 | 3480 | 1255 | 1830 | 3180 | 1450 | 1220 | 630 | 2679 | 502 |
Группа установочных размеров, мм
Тип машины | Разворот, φск° | c | c1 | c2 | c3 | f | f1 | f2 |
ВМ-180/1100-IК | 60 | 670 | 670 | 488 | 920 | 1605 | 1280 | 1050 |
90 | 670 | 670 | 488 | 920 | 1480 | 1165 | 1050 |
*Размеры даны справочно
Аэродинамические характеристики
при барометрическом давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3 на входе в вентилятор
Вентиляторы мельничные ВМ-180/1100-1
Вентиляторы мельничные ВМ-180/1100-1
Назначение и область применения вентиляторов мельничных ВМ-180/1100-1
Центробежные вентиляторы одностороннего всасывания ВМ-180/1100-1 предназначены для пневматической транспортировки угольной пыли.
Мельничными вентиляторами ВМ-180/100-1 комплектуются системы пылеприготовления паровых стационарных котлов различной паропроизводительности при размалывании твердых топлив. Допускается работа мельничных вентиляторов при запыленности пылевоздушной смеси угольной пылью не более 80 г/м3.
Вентиляторы ВМ-180/1100-1 могут эксплуатироваться в помещениях и на открытом воздухе (климатическое исполнение У и Т, категория размещения 1, по ГОСТ 15150-69).
Пуск мельничных вентиляторов ВМ-180/1100-1 разрешается при температуре в улитке не ниже -30° С; Максимально допустимая температура пылевоздушной смеси на входе в вентиляторы не должна превышать +200°С.
При выборе мельничного вентилятора можно руководствоваться основными техническими данными, приведенными в таблице 1.
Таблица 1
Характеристика | ВМ-180/1100-1 |
Диаметр рабочего колеса, мм | 1830 |
Момент инерции ротора, кг∙м2 | 440 |
Частота вращения, об/мин | 1500 |
Аэродинамические параметры при плотности газов на входе в вентилятор 1,029 кг/м3 (значение плотности перемещаемой среды указано для чистого воздуха) | |
Производительность 103 м3/ч | 180 |
Полное давление, даПа | 1446,5 |
Мощность на валу, кВт | 925 |
Максимальный КПД % | 72 |
Суммарные уровни звуковой мощности, дБ: | |
шум нагнетания | 138 |
шум всасывания | 138 |
шум от корпуса | 121,5 |
Угол разворота улитки ψ, град | 150 |
Габаритные размеры при ψ (без электродвигателя), мм | |
длина | 3120 |
ширина | 3700 |
высота | 4700 |
Масса (без электродви гателя), т | 7.77 |
Краткое описание конструкции вентиляторов мельничных ВМ-160/850-I при φ=90° (правый)
Основными узлами вентиляторов мельничных ВМ-180/1100-1 ( Рис.1) являются:
- I – узел уплотнения
- II и III – узлы входа в рабочее колесо
- 1-ходовая часть,
- 2- улитка,
- 3-рабочее колесо вентилятора,
- 4-всасывающий патрубок
- 5-смотровой люк
- 6-броня
- 7-опорный кронштейн
- 8-уплотнительная лента
- 9-кольцевое ребро
- 10-рама ходовой части
Рабочее колесо вентиляторов ВМ-180/1100-1 состоит из крыльчатки и ступицы.
Крыльчатка вентилятора осевого ВМ-180/1100-1 представляет собой сварную конструкцию, состоящую из 24 радиально оканчивающихся лопаток, расположенных между основным и коническим покрывающими дисками. Лопатки крыльчатки выполнены штамповкой.
Покрывающий диск вентилятора ВМ-180/1100-1- сварной, из усеченного конуса, выполненного штамповкой из листовой стали, и точеного воротника, приваренного к вершине конуса.
Ступица из стального литья прикрепляется к основному диску крыльчатки с помощью заклепок.
Крыльчатка в сборе со ступицей крепится на валу ходовой части с помощью шпонки, стопорной шайбы и гайки, наворачиваемой на конец вала. При транспортировке пылевоздушной смеси повышенной абразивности рабочие колеса вентиляторов защищаются от эрозии наплавкой лопаток износостойкими сплавами, например, электродами Т-590 или Т-620.
Ходовая часть вентиляторов ВМ-180/1100-1 состоит из подшипников качения, расположенных в общем корпусе, имеющем горизонтальный разъем; упругой втулочно-пальцевой муфты, соединяющей вал машин непосредственно с валом электродвигателя-привода, и уплотнения.
Для удобства ремонта предусмотрена возможность демонтажа подшипников в сторону муфты, т. е. без снятия с вала рабочего колеса.
Общий корпус, отлитый из чугуна, исключает коробление в процессе эксплуатации и уменьшает вибрацию подшипников.
Система смазки и водяного охлаждения подшипников, а также эксплуатационного контроля температуры их корпусов аналогичны применяемым подшипникам в конструкции ходовых частей тягодутьевых машин ДН-26, ДН-24 и ДН-22. Расход охлаждающей воды должен составлять не менее 0,5 м3/ч на вентилятор; температура воды на входе в змеевик не должна превышать +33° С для климатического исполнения У и +40°С – для климатического исполнения Т.
Максимально допустимая установившаяся температура корпуса подшипников вентиляторов в рабочих условиях не должна превышать +70° С.
Улитки вентиляторов ВМ-180/1100-1 изготавливаются сварными из листовой и профильной стали.
Для создания необходимой жесткости торцевые стенки улиток усиливаются оребрением из швеллеров. В соответствии с “Правилами взрывобезопасности установок для приготовления и сжигания топлива в пылевидном состоянии” улитки вентиляторов упрочнены и выдерживают без разрушения внутреннее давление 0,15 МПа, которое может возникнуть при взрыве в системе пылеприготовления транспортируемой угольной аэросмеси.
Необходимая прочность улиток вентиляторов обеспечивается конструктивными мероприятиями, основными из которых являются:
- приварка обечаек улиток к торцевым стенкам двойным сварочным швом – по наружной и внутренней образующим обечаек;
- дополнительное усиление указанных сварных швов рядом листовых накладок (ребер), которые с определенным шагом устанавливаются по наружным поверхностям улиток нормально к их образующим и привариваются как к обечайкам, так и к торцевым стенкам.
В улитках вентиляторов имеется смотровой люк, расположенный в нижней части передних торцевых стенок улиток со стороны всасывающего отверстия
Смотровые люки обеспечивают возможность технического осмотра проточных частей вентиляторов при кратковременных остановках.
Для выема роторов на улитках предусмотрены съемные части. Внутренняя поверхность обечаек улиток (по образующей) защищается от эрозионного износа бродами из малоуглеродистой стали, заменяемыми по мере износа.
Для предотвращения прорыва пылеугольной аэросмеси в окружающую атмосферу в месте прохода вала ходовой части через задние торцевые стенки улиток, расположенные между рабочим колесом и корпусом подшипников, предусмотрены уплотнения (см. узел I на рис. 1).
Конструктивно уплотнения выполнены в виде плавающего сальника с набивкой из асбестового шнура (типа АПР по ГОСТ 5182-77), компенсирующего тепловые расширения улиток.
Вентилятор ВМ-180/1100-I поставляется потребителю с приваренными к обечайке и торцевым стенкам улиток двумя развитыми в осевом направлении опорными кронштейнами, место расположения которых определяется требуемым разворотом улиток.
Выпускаются вентиляторы ВМ-180/1100-I с углом разворота улитки φ= 90° и 60°.
Отсчет угла φ ведется от горизонтальной плоскости в направлении вращения рабочего колеса.
Всасывающий патрубок вентилятора ВМ-180/1100-1 состоит из всасывающей воронки и съемного патрубка.
Всасывающая воронка вентилятора ВМ-180/1100-1 представляет собой плавный конфузор, выполненный из стальной листовой заготовки, к основанию которого приварен фланец для присоединения к фланцу съемного патрубка; противоположный конец конфузора “выведен” на цилиндр и этой цилиндрической частью заходит внутрь воротника рабочего колеса. Для уменьшения аэродинамического сопротивления на входе потока в рабочее колесо цилиндрический участок всасывающей воронки имеет изнутри фаску, выполненную точением (см. рис.1, узлы // и ///).
Съемный патрубок вентилятора ВМ-180/1100-1, выполняется в виде листового вальцованного цилиндра с фланцами: один фланец (по ходу движения аэросмеси) служит для присоединения вентилятора к пылесистеме котла, другой- для присоединения патрубка к фланцу всасывающей воронки. Всасывающий патрубок в сборе присоединяется к передней стенке улитки фланцевым соединением.
Вентиляторы не имеют специальных органов регулирования производительности и развиваемого полного давления. При необходимости регулирования машин потребитель обязан установить в тракте шиберное устройство (заслонку), которое желательно иметь на всасывающем участке тракта.
Рама ходовой части вентиляторов ВМ-180/1100-1 представляет собой сварную конструкцию из листовой и профильной стали. Корпус подшипников и ограждение муфты монтируются на раме с помощью болтовых соединений, рама притягивается к общему фундаменту фундаментными болтами, план расположения которых приведены на рис.2
Таблица 2 Установочные размеры приведены в таблице 2.
Обозначение вентилятора | Направление вращения вентилятора | Угол разворота улитки ψ, град | Размеры, мм | ||
А | Б | В | |||
ВМ-180/1100-1 | Правое | 60 | 1280 | 1605 | 1030 |
Правое | 90 | 1165 | 1480 | 870 | |
Левое | 60 | 1605 | 1280 | 1030 | |
Левое | 90 | 1480 | 1160 | 870 |
Производительность вентиляторов ВМ-180/1100-I , полное давление, мощность на валу вентиляторов, КПД вентиляторов определяются при различных режимах работы по аэродинамическим характеристикам.

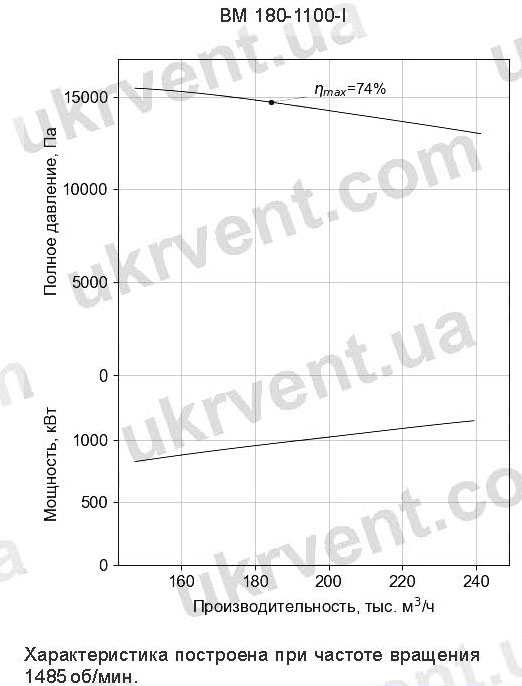

Аэродинамические характеристики вентилятора ВМ-180/1100-I приведены на рис.3.
Соответствие вентиляторов и типа двигателя приведено в таблице 3.Привод вентиляторов осуществляется от электродвигателя.
Таблица 3
Обозначение вентилятора | Тип комплектующего электро двигателя | Установленная мощность, кВт | Напряжение питающей сети, В | Частота вращения, об/мин |
ВМ-180/1100-1 | ДАЗ02-16-59-4У1 | 1250 | 6000 | 1500 |
В комплект поставки вентиляторов ВМ-180/1100-I входят сборочные единицы и изделия:
- ходовая часть
- рабочее колесо
- улитка
- рама под ходовую часть
- рама под электродвигатель-привод
- съемный патрубок
- ограждение муфты
