Дымососы ДНК-11,2, ДНК-16, ДНКМ-16, ДНК-20
- Дымососы ДНК-11,2, ДНК-16, ДНКМ-16, ДНК-20
- Дымососы ДНК-11,2НЖ, ДНК-16НЖ, ДНКМ-16НЖ, ДНК-20НЖ
Дымососы радиальные ДНК 11,2, ДНК 16, ДНКМ 16, ДНК 20 предназначены для отвода дымовых газов от котельного или другого технического оборудования при сжигании различных видов топлива.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ДЫМОСОСА ДНК-11,2, ДНК-16, ДНКМ-16, ДНК-20
- нержавеющей стали или углеродистой стали обычного качества.
- изготавливаются в 2-х исполнениях: с рамой и без рамы, правого и левого вращения (направление вращения со стороны привода) с положением корпуса по направлению выходного фланца: 0°; 90° ; 180°; 270° согласно ГОСТ 5725, по 3-ей конструктивной схеме ГОСТ 5976.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСЫ ДНК-11,2, ДНК-16, ДНКМ-16, ДНК-20
- Дымосос может работать с газами, которые не вызывают ускоренной коррозии углеродистой стали обыкновенного качества, не содержат взрывчатых веществ, липких и волокнистых материалов с запыленностью до 2г/м3
- Температура перемещаемой среды до 250°С.
- Рассчитаны на режим работы в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150.
- Температура окружающей среды от -40°С до +40°С (45°С для дымососов тропического исполнения).

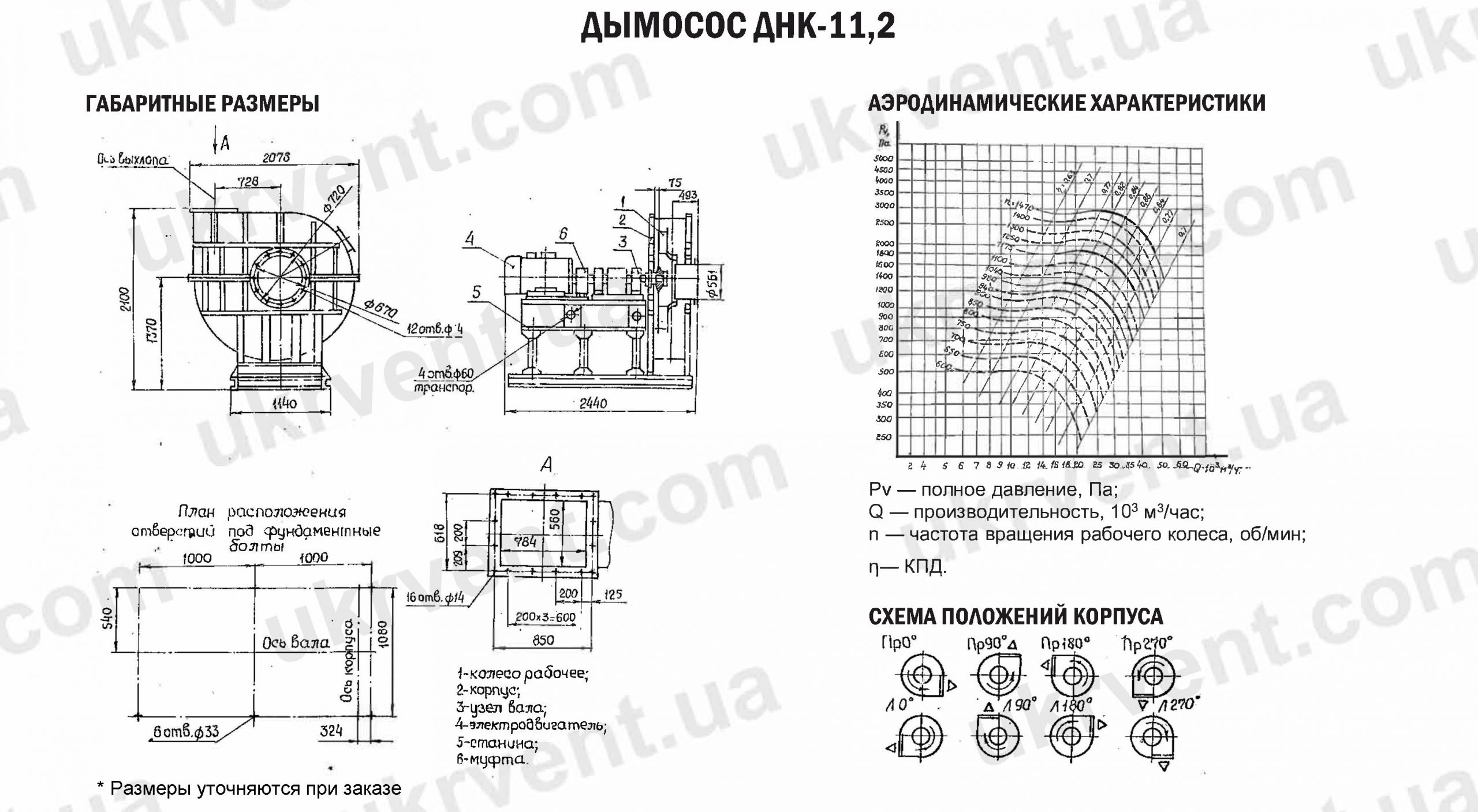

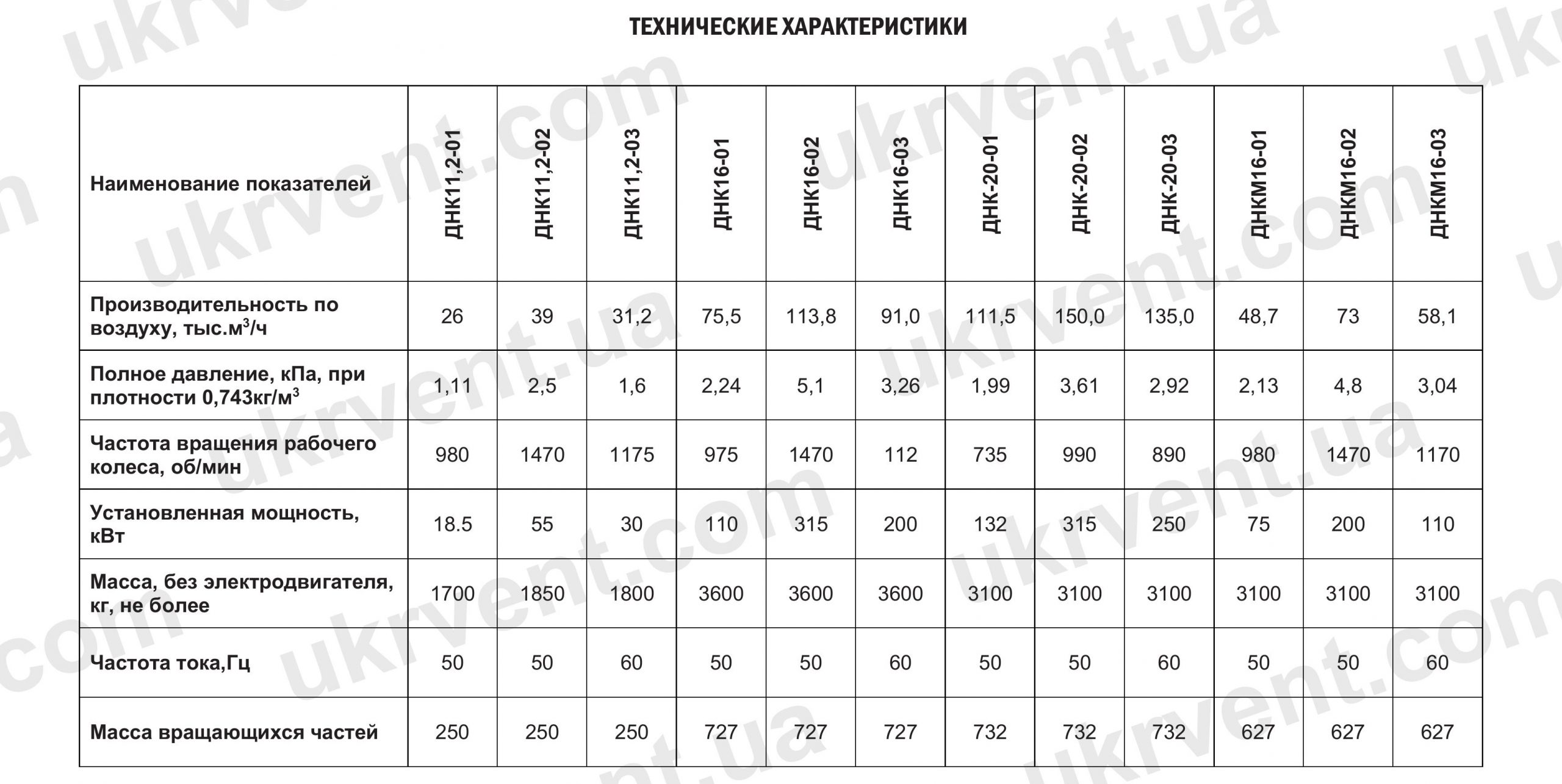

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСЫ ДНК-11,2
| Наименование показателей | ДНК11,2-01 | ДНК11,2-02 | ДНК11,2-03 |
| Производительность по воздуху, тыс.м3/ч | 26 | 39 | 31,2 |
| Полное давление, кПа, при плотности 0,743кг/м3 | 1,11 | 2,5 | 1,6 |
| Частота вращения рабочего колеса, об/мин | 980 | 1470 | 1175 |
| Установленная мощность, кВт | 18.5 | 55 | 30 |
| Масса, без электродвигателя, кг, не более | 1700 | 1850 | 1800 |
| Частота тока,Гц | 50 | 50 | 60 |
| Масса вращающихся частей | 250 | 250 | 250 |

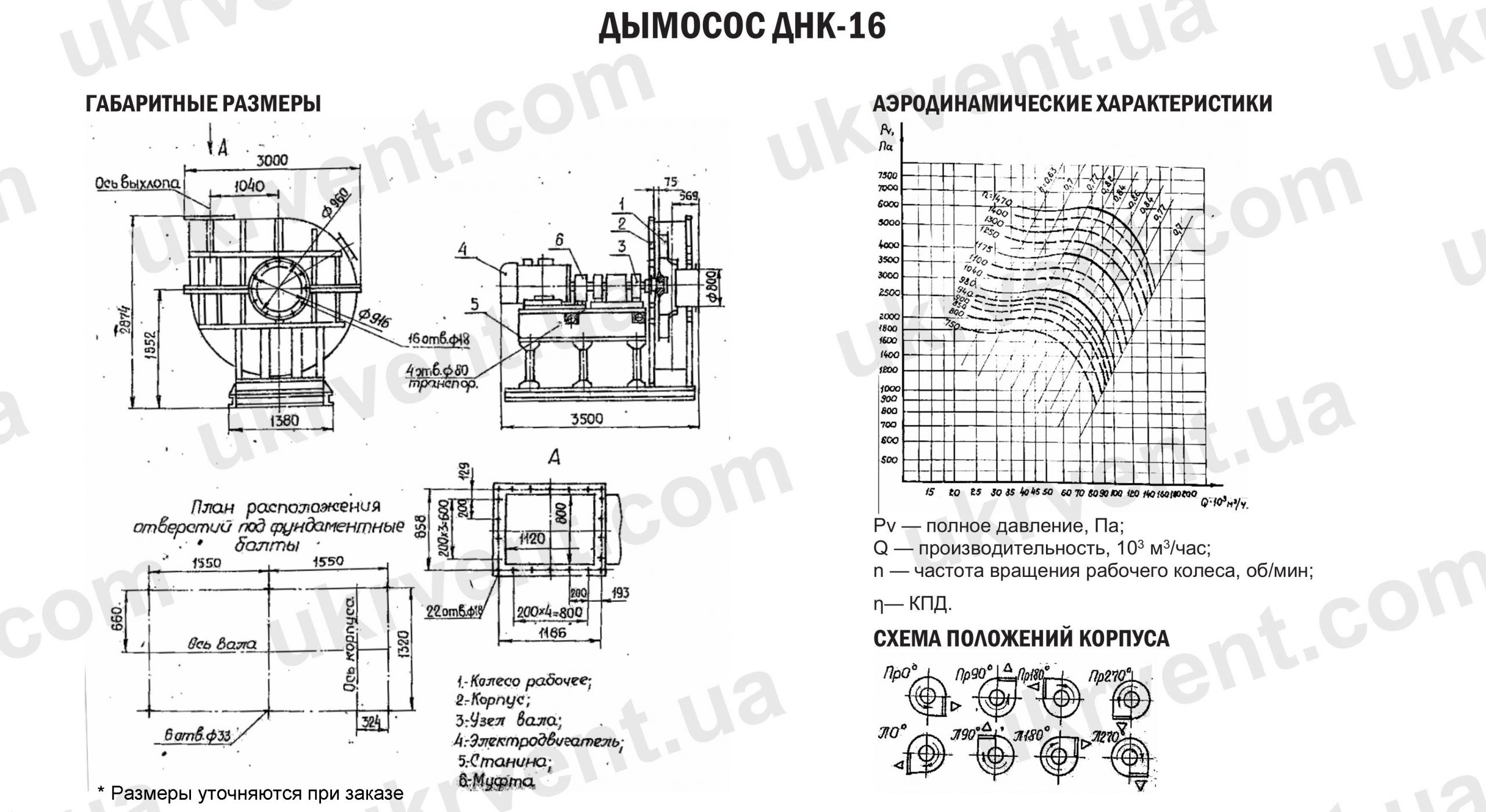

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСЫ ДНК-16
| Наименование показателей | ДНК16-01 | ДНК16-02 | ДНК16-03 |
| Производительность по воздуху, тыс.м3/ч | 75,5 | 113,8 | 91,0 |
| Полное давление, кПа, при плотности 0,743кг/м3 | 2,24 | 5,1 | 3,26 |
| Частота вращения рабочего колеса, об/мин | 975 | 1470 | 112 |
| Установленная мощность, кВт | 110 | 315 | 200 |
| Масса, без электродвигателя, кг, не более | 3600 | 3600 | 3600 |
| Частота тока,Гц | 50 | 50 | 60 |
| Масса вращающихся частей | 727 | 727 | 727 |

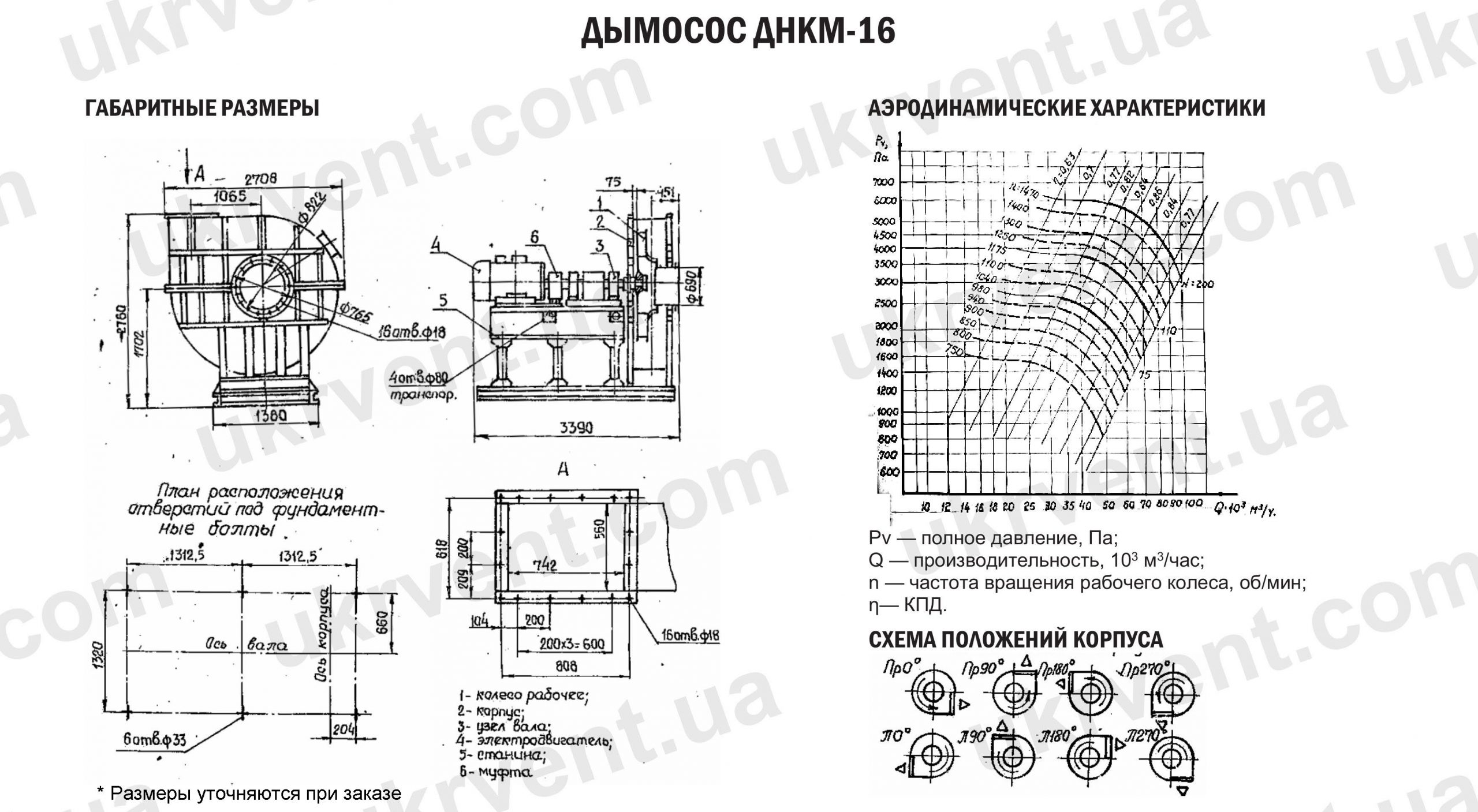

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСЫ ДНКМ-16
| Наименование показателей | ДНКМ16-01 | ДНКМ16-02 | ДНКМ16-03 |
| Производительность по воздуху, тыс.м3/ч | 48,7 | 73 | 58,1 |
| Полное давление, кПа, при плотности 0,743кг/м3 | 2,13 | 4,8 | 3,04 |
| Частота вращения рабочего колеса, об/мин | 980 | 1470 | 1170 |
| Установленная мощность, кВт | 75 | 200 | 110 |
| Масса, без электродвигателя, кг, не более | 3100 | 3100 | 3100 |
| Частота тока,Гц | 50 | 50 | 60 |
| Масса вращающихся частей | 627 | 627 | 627 |

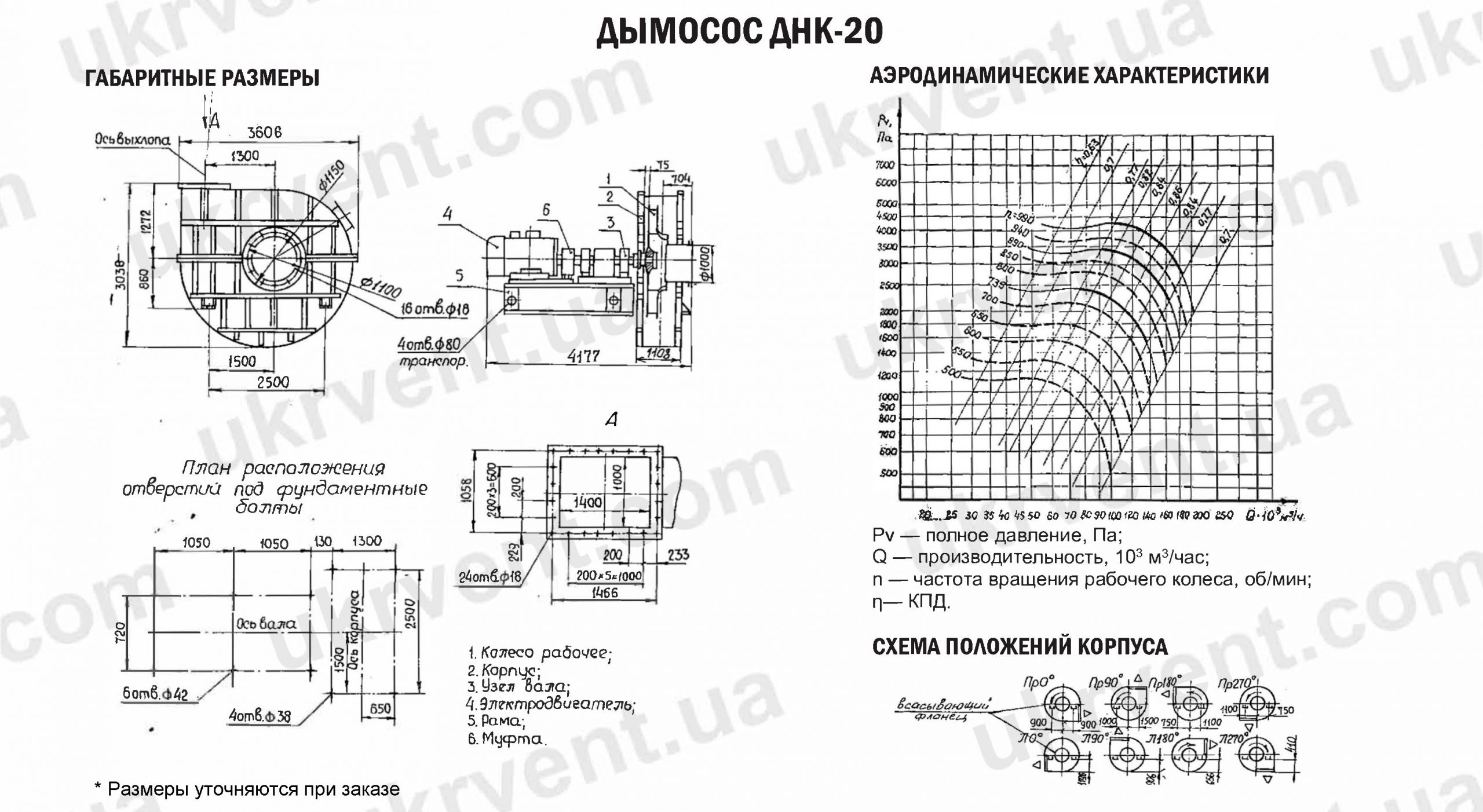

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСЫ ДНК-20
| Наименование показателей | ДНК20-01 | ДНК20-02 | ДНК20-03 |
| Производительность по воздуху, тыс.м3/ч | 111,5 | 150,0 | 135,0 |
| Полное давление, кПа, при плотности 0,743кг/м3 | 1,99 | 3,61 | 2,92 |
| Частота вращения рабочего колеса, об/мин | 735 | 990 | 890 |
| Установленная мощность, кВт | 132 | 315 | 250 |
| Масса, без электродвигателя, кг, не более | 3100 | 3100 | 3100 |
| Частота тока,Гц | 50 | 50 | 60 |
| Масса вращающихся частей | 732 | 732 | 732 |
Производство дымососов ДНК, ДНКМ
Дымососы радиальные ДНК 11,2, ДНК 16, ДНКМ 16, ДНК 20 предназначены для отвода дымовых газов от котельного или другого технического оборудования при сжигании различных видов топлива, не вызывающих ускоренной коррозии углеродистой стали обыкновенного качества, не содержащих взрывчатых веществ, липких и волокнистых материалов с запыленностью до 2г/м3 с температурой до 2500С в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150. Температура окружающей среды от -400С до +400С (450С для дымососов тропического исполнения).
Дымососы ДНК 11,2, ДНК 16, ДНКМ 16, ДНК 20 изготавливаются из нержавеющей стали или углеродистой стали обычного качества.
Дымососы изготавливаются в 2-х исполнениях: с рамой и без рамы, правого и левого вращения (направление вращения со стороны привода) с положением корпуса по направлению выходного фланца: 00; 900; 1800; 270 0 согласно ГОСТ 5725, по 3-ей конструктивной схеме ГОСТ 5976.
Дымососы ДНК 11,2, ДНК 16, ДНКМ 16, ДНК 20 состоят из следующих основных узлов: корпуса состоящего из 2-х секций, позволяющих обеспечить монтаж и демонтаж рабочего колеса, рабочего колесазакрытого типа, сварного, с листовыми лопатками, загнутыми назад, узла вала состоящего из вала и двух подшипниковых узлов, станины, электродвигателя с частотой тока 50Гц или 60Гц. Соединение вала дымососа с валом электродвигателя осуществляется втулочно-пальцевой муфтой.
Регулирование режимов работы дымососов осуществляется изменением частоты вращения электродвигателя преобразователем частоты тока ЭКТ-3Д (другим преобразователем с аналогичными характеристиками) или направляющим аппаратом.
Дымососы ДНК 11,2, ДНК 16, ДНКМ 16, ДНК 20 устанавливаются за пределами помещений, вне зоны длительного пребывания людей. Среднеквадратическое значение вибростойкости в местах установки дымососов, вызываемое внешними источниками вибрации не должно превышать 2мм/с.
Вентиляторный завод “Укрвентсистемы” предлагает дымососы следующих типоразмеров:
- Дымососы ДНК-11,2(ДНК 11,2-01, ДНК 11,2-02, ДНК 11,2-03)
- Дымососы ДНК-11,2 НЖ(ДНК 11,2-01 НЖ ДНК 11,2-02 НЖ, ДНК 11,2-03 НЖ)
- Дымососы ДНК-16(ДНК 16-01, ДНК 16-02, ДНК 16-03)
- Дымососы ДНК-16 НЖ(ДНК 16-01НЖ , ДНК 16-02 НЖ, ДНК 16-03 НЖ)
- Дымососы ДНКМ-16(ДНКМ 16-01, ДНКМ 16-02, ДНКМ 16-03)
- Дымососы ДНКМ-16 НЖ(ДНКМ 16-01НЖ , ДНКМ 16-02 НЖ, ДНКМ 16-03 НЖ)
- Дымососы ДНК-20(ДНК 20-01, ДНК 20-02, ДНК 20-03)
- Дымососы ДНК-20 НЖ(ДНК 20-01НЖ ДНК 20-02 НЖ, ДНК 20-03 НЖ)
