ВЕНТИЛЯТОРЫ ГОРЯЧЕГО ДУТЬЯ ГД-25МК

Вентилятор радиальный (центробежный) дутьевой ВД-13,5

Вентиляторы горячего дутья ГД-25МК производства ООО «Укрвентсистемы» — это высокоэффективное оборудование, предназначенное для рециркуляции и удаления дымовых газов из топок котлов на твердом, газомазутном топливе. Данные центробежные дымососы успешно применяются в технологических процессах тяжелой промышленности, включая сталелитейные цеха, котельные установки и промышленные сушильные комплексы.

Основной задачей вентилятора ГД-25МК является транспортировка значительного объема дымовых газов температурой до 400 °C, что делает его идеальным решением для работы в условиях высокотемпературной среды. Энергетическая эффективность, устойчивость к запылённости и высокая надежность позволяют использовать ГД-25МК в промышленных котлах различной паропроизводительности, в том числе с уравновешенной тягой. Допустимая запылённость — до 0,5 г/м³, что соответствует требованиям металлургического и энергетического сектора.

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ГД-25МК

Вентилятор ГД-25МК предназначен для эксплуатации в районах с умеренным (У) и тропическим (Т) климатом, категории размещения 1 согласно ГОСТ 15150-69. Допускается работа как внутри помещений, так и на открытом воздухе. Старт возможен при температуре в улитке не ниже –30 °C, при этом температура перемещаемого газа не должна превышать +400 °C.

Все элементы конструкции вентилятора, контактирующие с газовым потоком, выполнены из жаропрочных сталей, устойчивых к температурным и абразивным нагрузкам. Вентилятор может применяться также в агломерационных установках и на технологических линиях по производству рудных окатышей в черной металлургии. Максимальный размер пылевых частиц — не более 0,5 мкм, что позволяет обеспечивать стабильную работу оборудования без снижения производительности и ресурса.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ГД-25МК

Вентилятор горячего дутья ГД-25МК обладает продуманной модульной конструкцией, ориентированной на длительный непрерывный режим эксплуатации:

Рабочее колесо — сварная сборка из ступицы и изогнутых назад лопаток, обеспечивает оптимальную аэродинамику.
Ходовая часть — включает вал, подшипники, охлаждающую крыльчатку, уплотнительные узлы и соединительную муфту с электродвигателем. Конструкция рассчитана на минимальные вибрации и термические деформации.
Крыльчатка охлаждения — снижает теплопередачу от корпуса к подшипниковым узлам, предотвращая перегрев и продлевая срок службы.
Улитка (корпус) — выполнена из высокопрочной стали, усилена внешним оребрением для обеспечения прочности и стабильности при работе на предельных температурах.
Всасывающая воронка — аэродинамически оптимизирована для снижения входных потерь.
Осевой направляющий аппарат — регулирует режим работы вентилятора, обеспечивая плавную настройку подачи дымовых газов.

Для корректной установки вентилятора требуется предварительное проектирование и сооружение фундаментной площадки с учетом динамических нагрузок.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВЕНТИЛЯТОРА ГД-25МК

В зависимости от специфики монтажа и требований заказчика, вентиляторы горячего дутья ГД-25МК выпускаются:

Правого вращения — спираль улитки направлена по часовой стрелке.
Левого вращения — спираль улитки направлена против часовой стрелки.

Такая вариативность упрощает интеграцию оборудования в уже существующие системы и способствует экономии на переоборудовании.

ИСПОЛНЕНИЯ ВЕНТИЛЯТОРОВ ГД-25МК

Вентиляторы горячего дутья ГД-25МК предлагаются в нескольких модификациях в зависимости от условий эксплуатации и требований к конструкции:

ГД-К — с усиленным подшипниковым узлом двухопорного типа, снабжённым системой централизованной смазки. Подходит для тяжелонагруженных объектов с повышенными требованиями к ресурсу.

ГД-М — модифицированная версия с улучшенными аэродинамическими характеристиками и повышенной термостойкостью. Применяется в условиях нестабильной тепловой нагрузки.

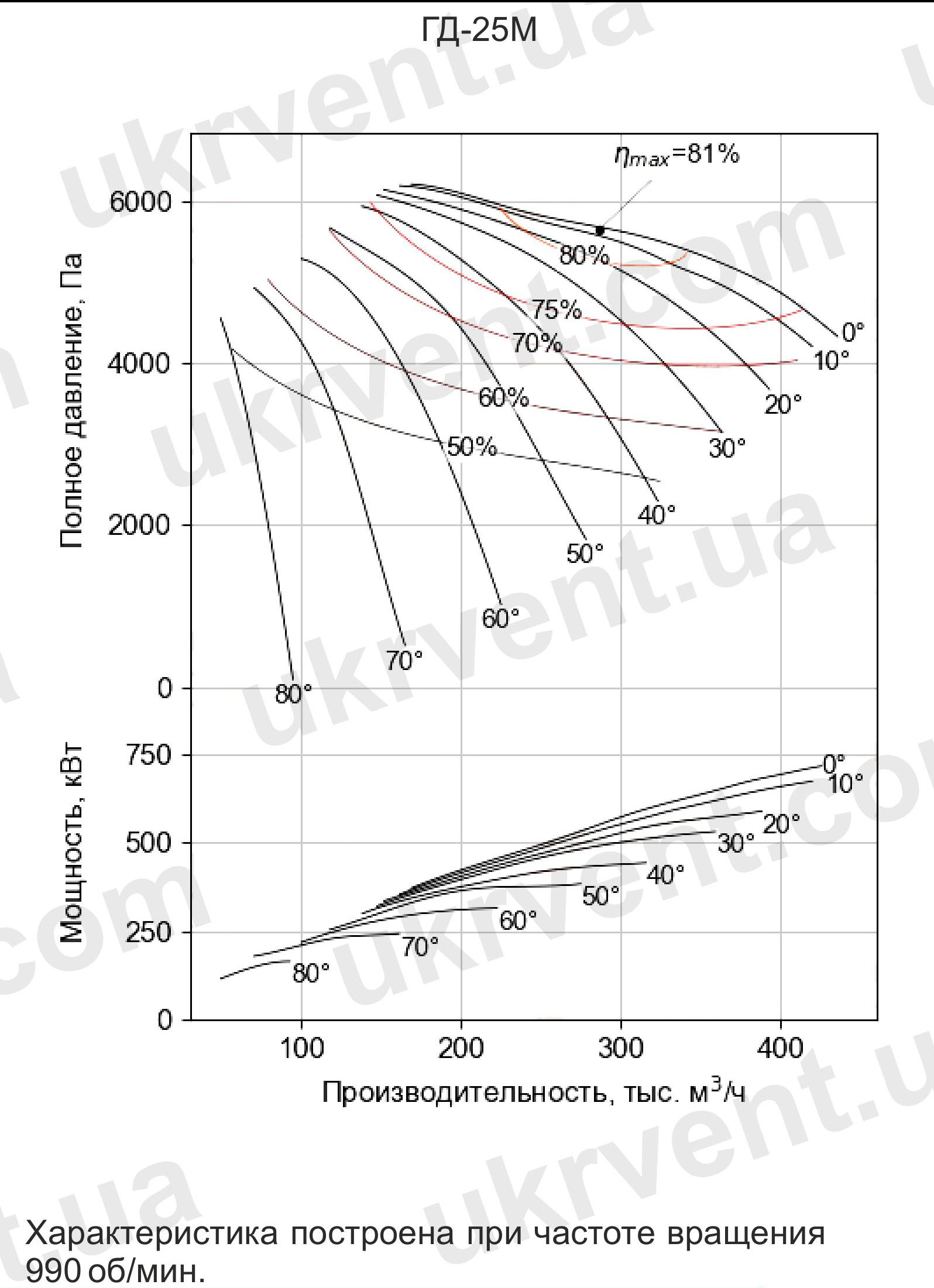

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ГД-25МК

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГД-25МК

Тип машины	ГД-25МК
Тип лопаток	Назад загнутые
Допустимая запыленность, г/м³	0,5
Производительность, Q, тыс. м3/ч	300
Полное давление, Pv, Па	5760
Полное давление, Pv, кгс/м²	587
Максимальный КПД, ηmax, %	81
Частота вращения n, об/мин	1000
Масса, кг	5980

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ГД-25МК

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ГД-25МК	60	800	900	1400	1500	1400	1500	16	24	19	19

*Размеры даны справочно Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ГД-25МК	60	5357	1700	2500	4255	2000	545	545	3035	967

*Размеры даны справочно Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ГД-25МК	60	670	670	508	850	2738	2277	975

*Размеры даны справочно

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ГД-25МК ОТ УКРВЕНТСИСТЕМЫ

Надежность и долговечность — конструкция рассчитана на многолетнюю эксплуатацию без снижения производительности.
Жаростойкие материалы — стойкость к температуре до 400 °C.
Энергосбережение — оптимальная аэродинамика и эффективность при низком энергопотреблении.
Универсальность применения — возможно использование в металлургии, энергетике, химической промышленности.
Производитель — Укрвентсистемы — более 20 лет в производстве промышленных вентиляторов, сертифицированное качество, техническая поддержка и индивидуальные решения.

Вентиляторы горячего дутья ГД-25МК от Укрвентсистемы — это технически выверенное решение для промышленных предприятий, предъявляющих повышенные требования к надежности и ресурсу оборудования. При выборе вентилятора для отвода и рециркуляции дымовых газов в условиях высокой температуры и запыленности, модель ГД-25МК является безусловным лидером по соотношению цена–качество–долговечность.
