ДЫМОСОСЫ ДН-24Х2ФК И ДН-24Х2ФКГМ ФОРСИРОВАННОГО ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Дымосос двустороннего всасывания ДНх2Ф форсированные
Дымосос ДН-22х2ФК и ДН-22х2ФКГМ
Дымосос ДН-24х2ФК и ДН-24х2ФКГМ
Дымосос ДН-26х2ФК и ДН-26х2ФКГМ

Дымососы ДН-24х2ФК и ДН-24х2ФКГМ — это высоконапорные центробежные устройства с двухсторонним всасыванием, предназначенные для эффективного удаления дымовых газов и перемещения неагрессивных газов в различных промышленных системах. Эти модели являются форсированными версиями традиционных дымососов, что делает их особенно подходящими для работы с котлами высокой производительности и сложными эксплуатационными условиями.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Дымососы ДН-24х2ФК и ДН-24х2ФКГМ используются для отсасывания дымовых газов из топок паровых стационарных котлов с паропроизводительностью до 480 т/ч. Эти устройства способны эффективно работать при повышенном сопротивлении дымового тракта, что обеспечивает стабильную эксплуатацию в тяжелых условиях. Они также могут применяться для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м³ и с абразивностью, не отличающейся от золы дымовых газов.

Обе модели дымососов рекомендуются для использования в системах, где возможно налипание газовых примесей на лопатки рабочего колеса, что типично для дымовых газов. Для газомазутных котлов модель ДН-24х2ФКГМ включает дополнительный индекс, что указывает на её предназначенность для таких агрегатов.

ПРЕИМУЩЕСТВА ФОРСИРОВАННЫХ ДЫМОСОСОВ

Основными преимуществами дымососов ДН-24х2ФК и ДН-24х2ФКГМ являются:

Высокая эффективность в работе с газомазутными котлами и в других установках с высокой паропроизводительностью.
Устойчивость к налипанию частиц. Форсированная версия модели снижает вероятность прилипания частичек газа к лопаткам рабочего колеса, что повышает долговечность устройства.
Долговечность и надежность. Прочные материалы и конструкция дымососов обеспечивают долгий срок службы даже в самых тяжелых эксплуатационных условиях.
Техническая совместимость. Дымососы ДН-24х2ФК и ДН-24х2ФКГМ могут быть использованы взамен других типов ТДМ, что делает их удобным решением для модернизации существующих систем.

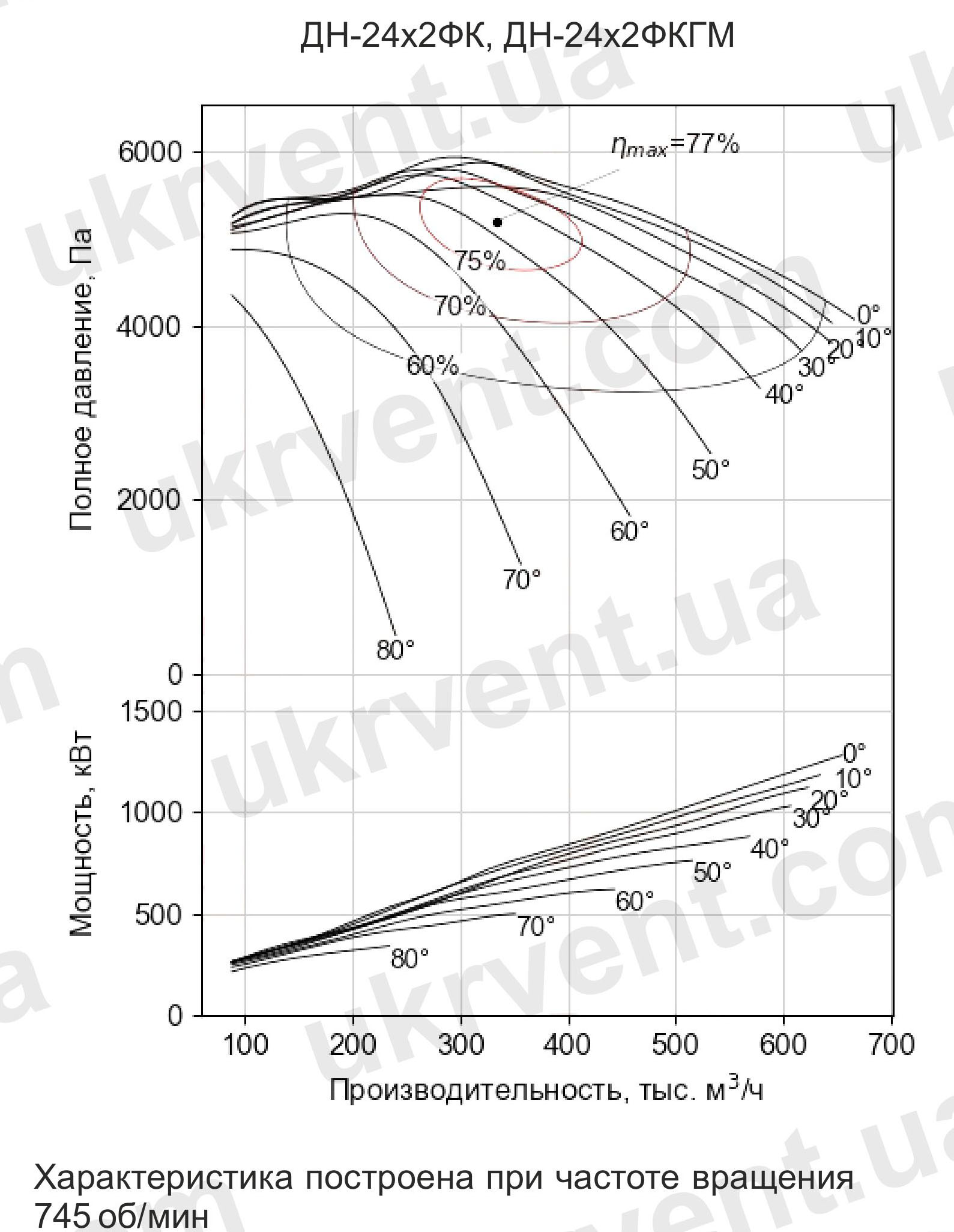

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100^oС и плотности газов 0,946 кг/м³ на входе в дымосос

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСОВ ДН-24Х2ФК И ДН-24Х2ФКГМ

Дымососы ДН-24х2ФК и ДН-24х2ФКГМ обладают рядом конструктивных особенностей, которые обеспечивают высокую эффективность и долговечность работы:

Карманы для всасывания. Эти устройства оснащены двумя карманами (левым и правым), что обеспечивает эффективное всасывание дымовых газов. Это также способствует снижению потерь давления и улучшению общей эффективности работы.
Жалюзийные решетки. Наличие жалюзийных решеток помогает предотвратить попадание крупных частиц в устройство, увеличивая тем самым его рабочий ресурс.
Рабочее колесо. Изготавливается из углеродистой стали и представляет собой сварную конструкцию с лопатками, загнутыми назад. Такая конструкция способствует более эффективному удалению газов и снижению износа рабочих элементов.
Корпус. Улитка дымососа выполнена из углеродистой стали и имеет ребра жесткости для повышения устойчивости к температурным перегревам и деформации. Это обеспечивает прочность и стабильность устройства на протяжении всего срока эксплуатации.
Направляющий аппарат. Устанавливается на всасывающий карман и предназначен для регулирования разрежения в топке котлоагрегата, что позволяет более точно контролировать работу системы.

ОСОБЕННОСТИ ПРИМЕНЕНИЯ И ЭКСПЛУАТАЦИИ

Дымососы ДН-24х2ФК и ДН-24х2ФКГМ находят широкое применение в различных отраслях, включая теплоэнергетику, химическую промышленность, металлургию и другие. Они идеально подходят для работы в системах с высокими требованиями к надежности и долговечности.

Оборудование используется на паровых и водогрейных котлах, а также на газо-мазутных котлах, где обеспечивается стабильная тяга и поддержание безопасных эксплуатационных условий. Эти дымососы также могут применяться в системах вентиляции и очистки воздуха, например, в торговых центрах, складских помещениях и других местах, где требуется удаление дымовых газов и поддержание безопасной рабочей атмосферы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДН-24х2ФК и ДН-24х2ФКГМ

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	ДН-24х2ФК	ДН-24х2ФКГМ
Производительность,Q, тыс. м³/ч	333	333
Полное давление, Pv, Па	5190	5190
Полное давление, Pv, кгс/м²	529	529
Максимальный КПД, ηmax, %	77	77
Частота вращения n, об/мин	745	745
Масса, кг	17760	15800

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА ДН-24х2ФК и ДН-24х2ФКГМ

Группа присоединительных размеров, мм – *Размеры даны справочно

Тип машины	Разворот, φск°-φвк°	a	a1	a2	a3	b	b1	b2	b3	n	n1	s	s1
ДН-24х2ФК, ДН-24х2ФКГМ	45-45	1786	1920	1676	1800	1200	1320	3600	3720	24	34	19	19
	45-90	1786	1920	1676	1800	1200	1320	3600	3720	24	34	19	19
	45-135	1786	1920	1676	1800	1200	1320	3600	3720	24	34	19	19
	45-180	1786	1920	1676	1800	1200	1320	3600	3720	24	34	19	19
	60-180	1786	1920	1676	1800	1200	1320	3600	3720	24	34	19	19
	90-135	1786	1920	1676	1800	1200	1320	3600	3720	24	34	19	19
	90-180	1786	1920	1676	1800	1200	1320	3600	3720	24	34	19	19

Группа габаритных размеров, мм – *Размеры даны справочно

Тип машины	Разворот, φск°-φвк°	B	B1	D	H	H1	H2	H3	H4	L	L1
ДН-24х2ФК, ДН-24х2ФКГМ	45-45	1800	1815	2400	1586	1450	1450	1110	720	5800	4246
	45-90	1800	1815	2400	1586	1450	1270	1130	720	5800	4246
	45-135	1800	1815	2400	1586	1450	1450	1110	720	5800	4246
	45-180	1800	1815	2400	1586	1450	1900	1110	720	5800	4246
	60-180	1800	1815	2400	1586	1450	1900	960	720	5800	4246
	90-135	1800	1815	2400	1586	1450	1450	850	720	5800	4246
	90-180	1800	1815	2400	1586	1450	1900	850	720	5800	4246

Группа установочных размеров, мм – *Размеры даны справочно

Тип машины	Разворот, φск°-φвк°	c	c’	c1	c1′	c2	c2′	c3	c3′	c4	f	f1	f2	f3	f4
ДН-24х2ФК, ДН-24х2ФКГМ	45-45	1500	1500	873	873	650	650	557	557	310	2548	1985	1450	550	900
	45-90	1500	1500	873	873	650	650	557	557	310	2548	1985	985	985	900
	45-135	1500	1500	873	873	650	650	557	557	310	2548	1985	550	1450	900
	45-180	1500	1500	873	723	650	1300	557	57	310	2548	1985	364	1550	900
	60-180	1500	1500	873	723	650	1300	557	57	310	2443	1913	364	1550	900
	90-135	1500	1500	873	873	650	650	557	557	310	2284	1752	550	1450	900
	90-180	1500	1500	873	723	650	1300	557	57	310	2284	1752	364	1550	900

ПРИМЕНЕНИЕ ДЫМОСОСОВ

Дымососы ДН-24х2ФК и ДН-24х2ФКГМ широко используются в энергетических установках, включая тепловые электростанции и когенерационные установки. Они эффективно обеспечивают удаление дымовых газов, поддерживая нормальное функционирование энергетических систем и предотвращая загрязнение окружающей среды. В металлургии и химической промышленности эти устройства необходимы для удаления дымовых отходов, что способствует поддержанию чистоты на производственных площадках.

Кроме того, эти дымососы находят применение в системах вентиляции зданий, обеспечивая безопасность на различных объектах, таких как парковки, подземные сооружения и производственные помещения.

ОСНОВНЫЕ УЗЛЫ И КОМПОНЕНТЫ

Каждый дымосос состоит из нескольких ключевых узлов, которые обеспечивают его работоспособность и эффективность:

Корпус (улитка). Изготавливается из углеродистой стали и усиливается дополнительными металлическими угольниками и полосами для предотвращения деформаций при температурных перегревах.
Направляющий аппарат. Устанавливается на всасывающий карман и регулирует разрежение в топке котла.
Рабочее колесо. Выполнено из углеродистой стали и имеет сварную конструкцию, что увеличивает его прочность и долговечность.
Рама. Сварная металлическая конструкция, обеспечивающая надежное крепление всех частей дымососа и его устойчивость в процессе работы.

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДЫМОСОСОВ

Для удобства монтажа улитка дымососа может переставляться под углами кратными 45°, что позволяет адаптировать устройство под конкретные условия эксплуатации. Также предусмотрены варианты с правым и левым вращением, в зависимости от направления потока газов.

Дымососы ДН-24х2ФК и ДН-24х2ФКГМ от компании Укрвентсистема — это надежное, эффективное и долговечное решение для удаления дымовых газов и неагрессивных газов в различных промышленных установках. Их высокая производительность, конструктивные особенности и устойчивость к износу делают эти устройства незаменимыми в системах с высокими требованиями к эксплуатации и безопасности.
