МЕЛЬНИЧНЫЙ ВЕНТИЛЯТОР ВМ-13,5УК ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Мельничные вентиляторы ВМ-13,5УК — это специализированное промышленное оборудование, разработанное для надежной и устойчивой работы в с котельных установках, функционирующих на твердом топливе. Вентиляторы данной серии сконструированы с учетом жёстких требований к абразивному износу, устойчивости к повышенным температурам и стабильной производительности при работе в условиях повышенной запыленности.

ВМ-13,5УК НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Вентиляторы мельничные одностороннего всасывания типа ВМ-13,5УК предназначены для создания  транспортировки угольной пыли. Основной задачей вентилятора является обеспечение стабильного потока.

Модель ВМ-13,5УК оптимально работает в системах с высокой запыленностью (до 2 г/м³), создавая необходимое давление.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВЕНТИЛЯТОРА ВМ-13,5УК

Мельничный вентилятор ВМ-13,5УК включает в себя следующие конструктивные элементы:

• Рабочее колесо
• Спиральный корпус (улитка)
• Всасывающий патрубок
• Рама

ВМ-13,5УК ТЕХНИЧЕСКИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы серии ВМ-13,5УК допускаются к эксплуатации при следующих условиях:

• Температура окружающей среды — от -30°C (при пуске).
• Температура пылевоздушной смеси на входе — до +80 °C.
• Максимально допустимая запыленность транспортируемой среды — 2 г/м³.
• Климатическое исполнение: У и Т, категория размещения — 1 (по ГОСТ 15150-69), что допускает монтаж как в помещениях, так и на открытом воздухе.

ВАРИАНТЫ ИСПОЛНЕНИЯ ВМ-13,5УК

Вентиляторы ВМ-13,5УК:

• ВМ-13,5УК  «К» —с подшипниковыми узлами на консистентной смазке. Обеспечивает длительную работу в условиях высоких температур и минимальные требования к техническому обслуживанию.
• ВМ-13,5УК  «У» — унифицированный тип, применяемый в широком диапазоне условий эксплуатации.

ВМ-13,5УК НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Направление вращения определяется со стороны электродвигателя:

• Правое вращение — при расположении спирали улитки по часовой стрелке.
• Левое вращение — при направлении спирали против часовой стрелки.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВМ-13,5УК ОТ УКРВЕНТСИСТЕМЫ

• Повышенная износостойкость;
• Оптимизированная аэродинамика рабочего колеса и улитки;
• Надежность при высоких температурах и в агрессивных средах;
• Стабильность рабочих характеристик.

Мельничные вентиляторы ВМ-13,5УК — это высокоэффективные машины промышленного назначения, адаптированные под работу в пылевоздушных системах с повышенными нагрузками и требованиями к надёжности. Конструктивная проработка, соответствие нормативной базе и высокое качество изготовления делают продукцию Укрвентсистемы оптимальным выбором.

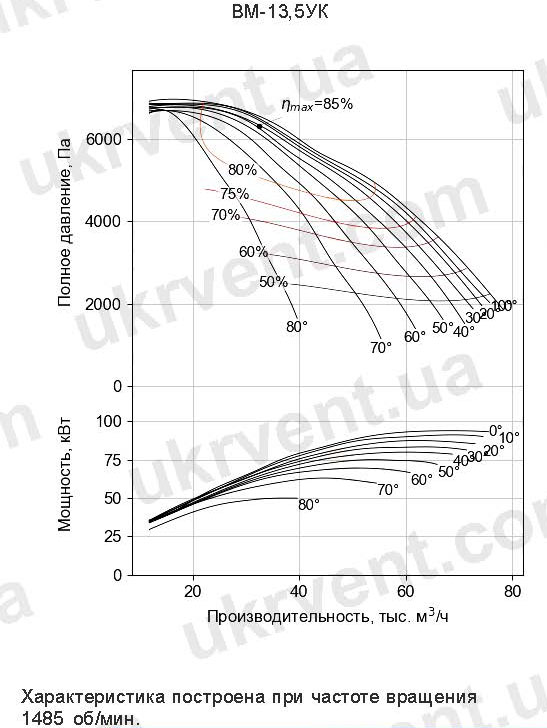

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м³ на входе в вентилятор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВМ-13,5УК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3

  ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ ВМ-13,5УК*

Исполнение 2

Группа присоединительных размеров, мм

Группа габаритных размеров, мм

Группа установочных размеров, мм

*Размеры даны справочно
