ДЫМОСОСЫ РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-22К

Дымосос рециркуляции газов ДРГ

Дымососы рециркуляции газов серии ДРГ-22К производства компании Укрвентсистемы предназначены для эффективной циркуляции дымовых газов в системах сушки и подготовки топлива, а также в котельных и металлургических технологических процессах. Благодаря высокой надёжности и стойкости к экстремальным температурным условиям, дымососы ДРГ-22К нашли широкое применение в промышленности, где требуется стабильное и долговременное удаление и рециркуляция газов с температурой до +400°С.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Дымососы рециркуляции газов ДРГ-22К предназначены для эксплуатации в системах рециркуляции дымовых газов котлов на твёрдом, газомазутном топливе и в пылеугольных котлах различной паропроизводительности. Они используются в металлургическом производстве (сталелитейные цеха, агломерационные установки), в котельных агрегатах и сушильных комплексах, где необходима надёжная подача и перемещение больших объёмов высокотемпературного газа с минимальными энергозатратами.

ДРГ-22К гарантирует высокую производительность и экономичность за счёт центробежной конструкции одностороннего всасывания и применения жаропрочной стали в изготовлении рабочих колёс и корпуса. Система охлаждения ходовой части вала обеспечивает длительную безаварийную эксплуатацию в условиях повышенных температур и запылённости до 0,5 г/нм³.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур: от -30°С до +400°С
Климатическое исполнение: умеренное и тропическое (У и Т), категория размещения 1 по ГОСТ 15150-69
Запылённость перемещаемых газов: до 0,5 г/нм³, размер частиц не более 0,5 мкм
Материал изготовления: жаропрочная сталь с усиленным оребрением корпуса
Режим работы: продолжительный, возможно использование как в закрытых помещениях, так и на открытом воздухе

Энергопотребление: оптимизировано за счёт высокоэффективной центробежной конструкции

Дымососы ДРГ-22К успешно применяются для отсасывания и рециркуляции горячих газов из печей и технологических линий металлургического производства, обеспечивая надёжное удаление продуктов сгорания и минимизацию тепловых потерь.

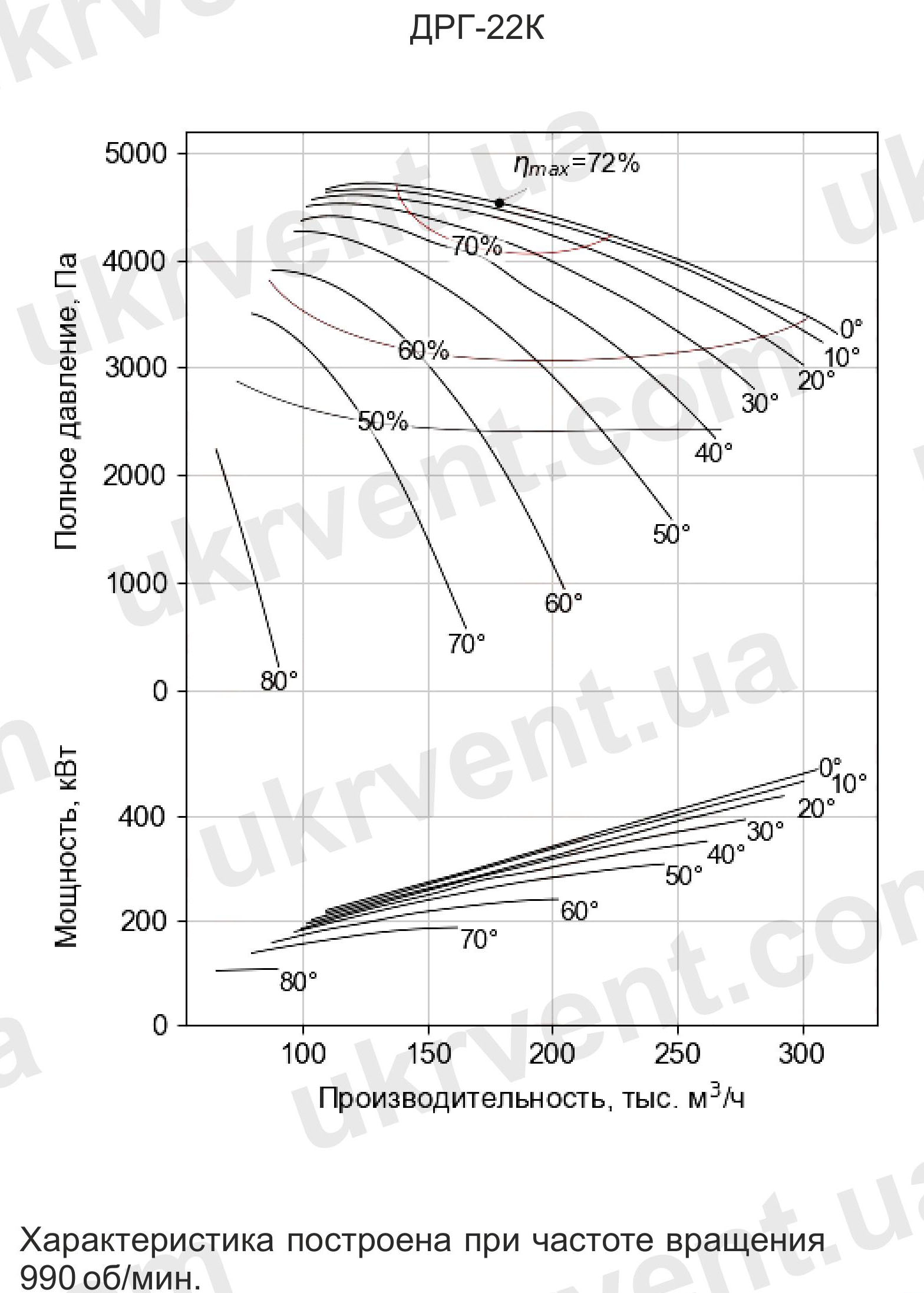

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ДРГ-22К

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

КОНСТРУКЦИЯ И ОСНОВНЫЕ УЗЛЫ

Дымосос ДРГ-22К состоит из следующих ключевых компонентов:

Рабочее колесо – сварная конструкция из теплостойкой стали, включает крыльчатку и ступицу, рассчитана на высокие температуры и механические нагрузки.

Ходовая часть – включает вал, подшипники , крыльчатку охлаждения и уплотнительные узлы, обеспечивающие стабильную работу и защиту от перегрева подшипников.

Крыльчатка охлаждения – установлена на конце вала, снижает теплопередачу от рабочего колеса к ходовой части, что существенно увеличивает ресурс работы.

Улитка (корпус) – сварная из листовой и профильной стали с оребрением для жесткости, обеспечивает оптимальный поток газов и защищает внутренние узлы.

Осевая направляющая аппаратура – регулирует режим работы и направление потока газов, что повышает КПД дымососа.

Для установки дымососа требуется надёжный фундамент, рассчитанный с учетом массы оборудования и условий эксплуатации.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Дымососы ДРГ-22К выпускаются с правым и левым направлением вращения:

Правое вращение – спираль улитки ориентирована по часовой стрелке.
Левое вращение – спираль улитки ориентирована против часовой стрелки.

Выбор направления вращения зависит от конструкции технологической линии и обеспечивает максимальную эффективность работы вентилятора.

МОДИФИКАЦИИ И ОСОБЕННОСТИ

Дымососы серии ДРГ-К имеют индекс “К”, который обозначает использование усовершенствованного подшипникового узла с двухопорной конструкцией и высококачественными смазывающими материалами. Это обеспечивает повышенную надежность и длительный срок службы при интенсивных режимах эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ДРГ-22К

Тип машины	ДРГ-22К
Тип лопаток	Радиально оканчивающиеся
Допустимая запыленность, г/м³	0,5
Производительность, Q, тыс. м3/ч	175
Полное давление, Pv, Па	4630
Полное давление, Pv, кгс/м²	472
Максимальный КПД, ηmax, %	72
Частота вращения n, об/мин	1000
Масса, кг	8020

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ДРГ-22К

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ДРГ-22К	90	880	1000	1382	1530	1600	1715	20	24	22	19

*Размеры даны справочно Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ДРГ-22К	90	4105	1512	2200	3785	1740	1135	630	3265	1033

*Размеры даны справочно Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ДРГ-22К	90	1000	1000	378	920	2035	1615	1050

*Размеры даны справочно

ПРЕИМУЩЕСТВА ДЫМОСОСОВ РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-22К

Высокая устойчивость к экстремальным температурам и запылённости
Оптимизированное энергопотребление при большой производительности
Надёжность и долговечность благодаря жаропрочным материалам и системе охлаждения вала
Универсальность применения в металлургии, котельных и сушильных установках
Соответствие требованиям ГОСТ и современным стандартам промышленного оборудования

Дымососы рециркуляции газов ДРГ-22К производства Укрвентсистемы – оптимальный выбор для предприятий тяжелого машиностроения и металлургии, требующих высоконадежное, эффективное и экономичное решение для перемещения дымовых газов с высокой температурой и запылённостью. Их продуманная конструкция и применение современных жаропрочных материалов обеспечивают стабильную работу в сложных климатических условиях и при интенсивной эксплуатации.

Для консультаций по техническим характеристикам, условиям поставки и монтажа обращайтесь к специалистам компании Укрвентсистемы.
