ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ДН-20,6К и ДН-20,6ГМ

Дымососы ДН-20,6К(ГМ)- это промышленные технические тягодутьевые машины среднего или высокого давления, одностороннего всасывания. Предназначены для подачи чистого воздуха в топливные системы котельных установок и для вытяжки продуктов горения из топочных камер котлов, в том числе газомазутных.

ИНДЕКСЫ ИЛИ ТИП ДЫМОСОСА В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ

• ДН-К – дымососы укомплектованные современными подшипниковыми узлами на консистентной смазке.
• ДН-ГМ – газомазутный. Буквы ГМ вводятся в обозначение дымососа, применяется для котлов, работающих на жидком или газовом топливе, где отсутствуют абразивные частицы в откачиваемой среде.

КОНСТРУКЦИЯ ДЫМОСОСА ДН-20,6К и ДН-20,6ГМ

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы.

Рабочее колесо имеет назад загнутые лопатки.

Корпус – спиральный поворотный, для удобства монтажа к вентиляционному каналу изготавливается с углом разворота выхлопа от 0° до 270°.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА ДН-20,6К и ДН-20,6ГМ

Центробежные дымососы одностороннего всасывания типа ДН-20,6К(ГМ) предназначены для отсасывания дымовых газов из топок паровых стационарных котлов.

Допускается применение дымососов в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м³, по абразивности и склонности к налипанию не отличающимися от золы дымовых газов.

Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать +250°С.

Эксплуатация дымососов должна проходить в условиях умеренного климата при температуре окружающего воздуха -30..+40 °С, 2 и 3 категорией размещения (У2 или У3).

Возможно применение дымососов ДН-20,6К(ГМ)в условиях умеренного климата 1 категории размещения (У1), если электрическая часть машины защищена от атмосферных осадков и прямых солнечных лучей.

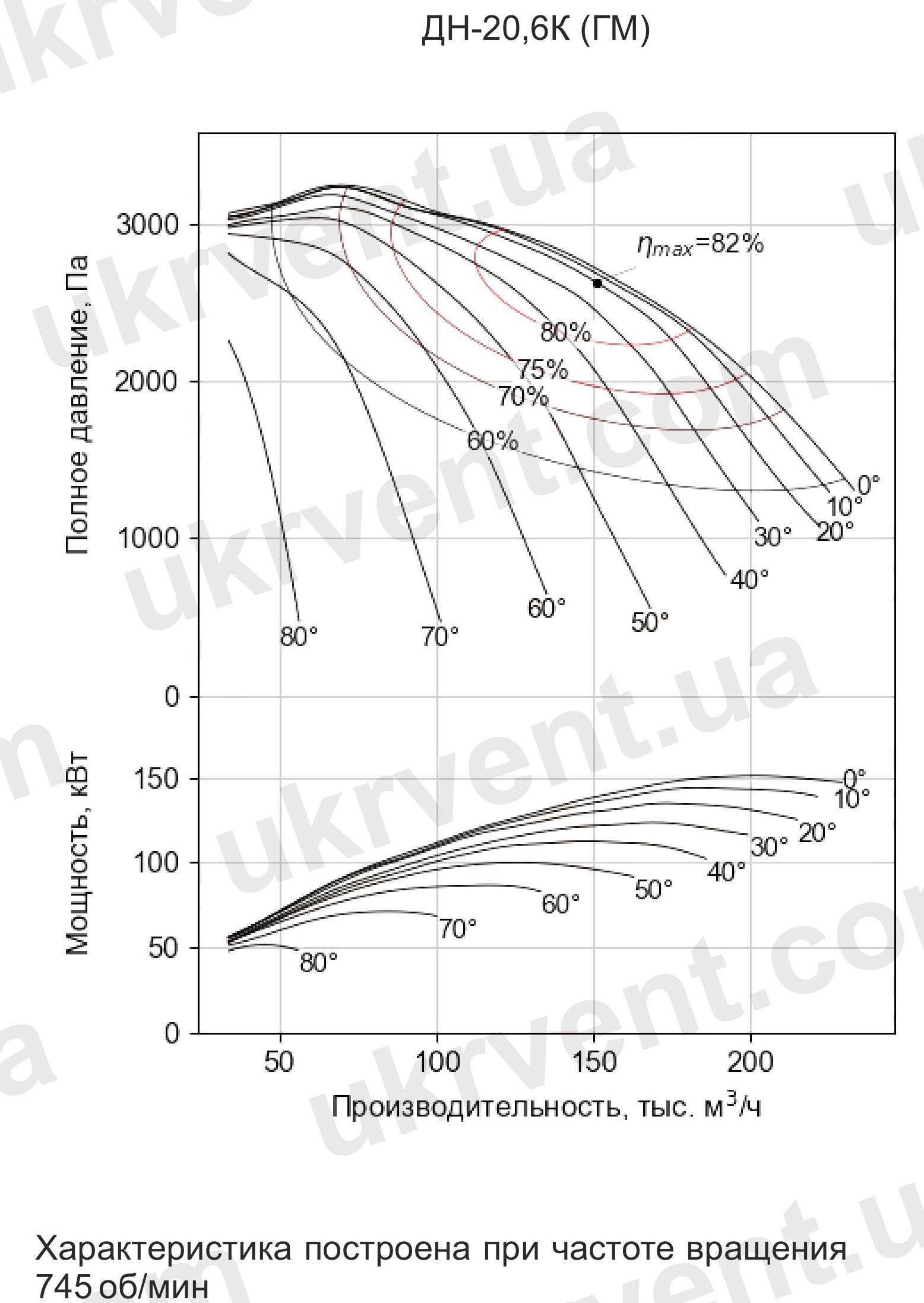

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-20,6К(ГМ)

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ДЫМОСОСА ДН-20,6К и ДН-20,6ГМ

• 1исп. – 1 Исполнение – рабочее колесо дымососа насажено непосредственно на вал электродвигателя. Данная схема подходит лишь для тех дымососов ДН-20,6К(ГМ), которые будут работать с дымовыми газами с температурой не выше 200°С.
• 3исп. – 3 Исполнение – рабочее колесо дымососа насажено на промежуточный вал, который через соединительную муфту состыковывается с валом электродвигателя. Данная схема в особенности подходит для тех дымососов ДН-20,6К(ГМ), которые будут работать с дымовыми газами с температурой 200-400°С.

МАТЕРИАЛ ИЗГОТОВЛЕНИЯ ДЫМОСОСА ДН-20,6К и ДН-20,6ГМ

Углеродистая сталь Стандартное исполнение. Имеет ограничения по максимальной температуре дымових газов – не более 200°С.

Нержавеющая сталь Под заказ. Специальное исполнение. Допускается эксплуатация дымососа при температуре дымовых газов до 400°С.

СХЕМЫ РАЗВОРОТОВ ДЫМОСОСА ДН-20,6К и ДН-20,6ГМ

Дымососы выпускаются левого и правого направления вращения.

Направление корпуса дымососа соответствует направлению вращения рабочего колеса и определяется со стороны электродвигателя:

• ПРАВОЕ – если спираль улитки направлена за часовой стрелкой вращение
• ЛЕВОЕ – если спираль улитки направлена против часовой стрелки

Дымососы ДН-20,6К(ГМ)имеет возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого дымососа, так и подводимого к нему дымопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 15°

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-20,6К и ДН-20,6ГМ

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-20,6К и ДН-20,6ГМ
