МЕЛЬНИЧНЫЕ ВЕНТИЛЯТОРЫ ТИПА ВМ-75/1200-IБК, ВМ-75/1200-IУК, ВМ-75/1200-IIБК И ВМ-75/1200МК ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ
- Вентилятор ВМ
- ВМ-13,5УК
- Вентилятор ВМ-15БК и ВМ-15БКР
- Вентилятор ВМ-17БК и ВМ-17БКО
- Вентилятор ВМ-18ДлК, ВМ-18ДлМК и ВМ-18АК
- Вентилятор ВМ-20
- Вентилятор ВМ-20А
- Вентилятор ВМ-20Дл
- ВМ-21К
- Вентилятор ВМ-160/850-IК (IУК)
- Вентилятор ВМ-180/1100-IК
- ВМ-75/1200-IБК, ВМ-75/1200-IУК, ВМ-75/1200-IIБК и ВМ-75/1200МК
- Вентилятор ВМ-50/1000-IБК
- Вентилятор ВМ-40/750-IБК
- Вентилятор ВМ-100/1000УК
- Вентилятор ВМ-100/1200УК
- Вентилятор ВМН-17 и ВМН-15
- Вентилятор ВМН-50/1000-ІІу
Мельничные вентиляторы одностороннего всасывания типов ВМ-75/1200-IБК, ВМ-75/1200-IУК, ВМ-75/1200-IIБК и ВМ-75/1200МК предназначены для пневматической транспортировки угольной пыли в системах котлов, работающих на твердом топливе. Их основное назначение — создание высокого давления с учётом абразивного воздействия угольной пыли.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Вентиляторы ВМ-75/1200 серии выполнены по односторонней схеме всасывания. Основными конструктивными элементами являются:
- Рабочее колесо с лопатками, обеспечивающее необходимый напор и производительность.
- Ходовая часть.
- Рама.
- Спиральный корпус (улитка).
В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ ВЕНТИЛЯТОРЫ МЕЛЬНИЧНЫЕ ИЗГОТАВЛИВАЮТСЯ
- ВМ-К — модель с современными подшипниковыми узлами, работающими на консистентной смазке, обеспечивающими надёжную эксплуатацию при высоких температурах;
- ВМ-У — унифицированный тип, оптимизированный для широкого спектра применений;
- ВМ-Б — с броневыми защитными листами, усиленная защита крыльчатки;
- ВМ-М — модернизированный.
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
при барометрическом давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3 на входе в вентилятор
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВМ-75/1200-IБК, ВМ-75/1200-IУК, ВМ-75/1200-IIБК И ВМ-75/1200МК
Максимальная запыленность рабочей среды — до 80 г/м³.
Температурный режим эксплуатации:
- Температура пылевоздушной смеси на входе — не выше +200°С.
- Климатическое исполнение: типы У и Т, категория размещения 1 согласно ГОСТ 15150-69.
Направление вращения определяется по стороне электродвигателя:
- Вращение правое — если корпус спирали (улитки) ориентирован по часовой стрелке.
- Вращение левое — при противочасовом направлении.
УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖ ВМ-75/1200-IБК, ВМ-75/1200-IУК, ВМ-75/1200-IIБК И ВМ-75/1200МК
Мельничные вентиляторы ВМ-75/1200 серии допускают эксплуатацию как в закрытых помещениях, так и на открытом воздухе, при условии соблюдения норм по климатическому исполнению и максимальной запылённости.
Мельничные вентиляторы типа ВМ-75/1200-IБК, ВМ-75/1200-IУК, ВМ-75/1200-IIБК и ВМ-75/1200МК производства Укрвентсистемы представляют собой надёжные и технологичные решения для транспортировки угольной пыли в условиях повышенной абразивности и высоких температур. Их технические характеристики и конструктивные особенности обеспечивают эффективную работу в системах котлов на твердом топливе, сочетая устойчивость к износу и лёгкость технического обслуживания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВМ-75/1200-IБК, ВМ-75/1200-IУК, ВМ-75/1200-IIБК И ВМ-75/1200МК

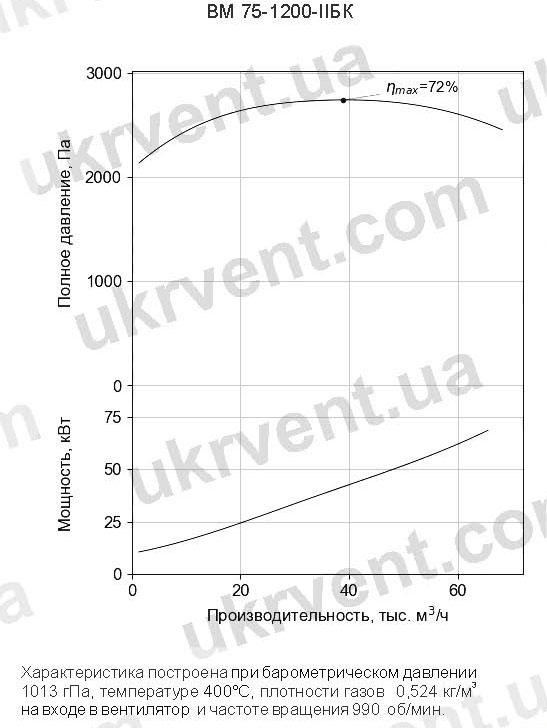

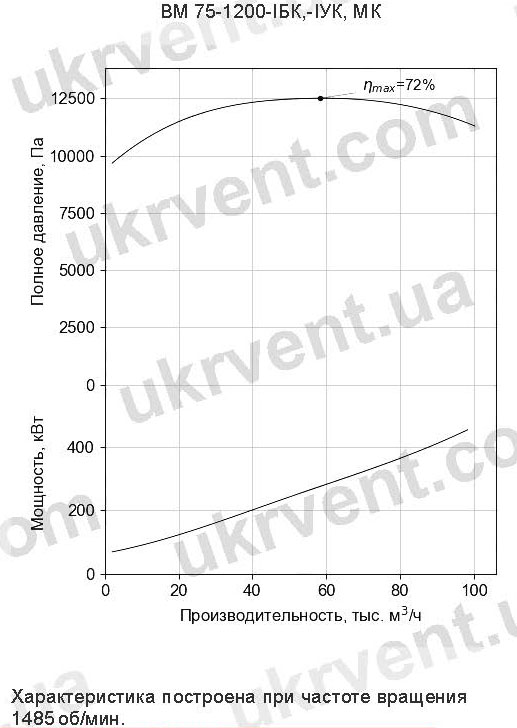

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3
| Тип вентилятора | ВМ-75/1200-IБК | ВМ-75/1200-IУК | ВМ-75/1200-IIБК | ВМ-75/1200МК |
| Тип лопаток | Вперед загнутые | Вперед загнутые | Вперед загнутые | Радиально оканчивающиеся |
| Допустимая запыленность, г/м3 | 80 | 80 | 80 | 80 |
| Производительность, Q, тыс. м3/ч | 75 | 75 | 38,5 | 75 |
| Полное давление, Pv, Па | 12262 | 9120 | 2700 | 12262 |
| Полное давление, Pv, кгс/м2 | 1250 | 930 | 275 | 1250 |
| Максимальный КПД, ηmax, % | 72 | 72 | 72 | 72 |
| Частота вращения n, об/мин | 1500 | 1500 | 1000 | 1500 |
| Масса, кг | 3100 | 3355 | 4170 | 3100 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ ВМ-75/1200-IБК, ВМ-75/1200-IУК, ВМ-75/1200-IIБК И ВМ-75/1200МК *
Исполнение 4
Группа присоединительных размеров, мм
| Тип машины | Разворот, φск° | a | a1 | b | b1 | d | d1 | n | n1 | s | s1 |
| ВМ-75/1200-IIБК | 90 | 534 | 928 | 834 | 620 | 880 | 970 | 26 | 18 | 19 | 19 |
Группа габаритных размеров, мм
| Тип машины | Разворот, φск° | B | B1 | D | H | H1 | H2 | H3 | L | L1 |
| ВМ-75/1200-IIБК | 90 | 2750 | 955 | 1716 | 2117 | 1450 | 1320 | 160 | 2005 | 323 |
Группа установочных размеров, мм
| Тип машины | Разворот, φск° | c | c1 | c2 | c3 | c4 | c5 | n2 | n3 | f | f1 |
| ВМ-75/1200-IIБК | 90 | 263 | 610 | 3050 | – | – | – | 5 | – | 850 | 850 |
*Размеры даны справочно Исполнение 2
Группа присоединительных размеров, мм
| Тип машины | Разворот, φск° | a | a1 | b | b1 | d | d1 | n | n1 | s | s1 |
| ВМ-75/1200-IБК | 0, 15, 30, 45, 60, 75, 80, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270, 285, 300, 315, 330, 345 | 534 | 620 | 834 | 928 | 880 | 970 | 26 | 18 | 18 | 18 |
| ВМ-75/1200МК | 534 | 620 | 834 | 928 | 880 | 970 | 26 | 18 | 18 | 18 | |
| ВМ-75/1200-IУК | 0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270, 285, 300, 315, 330, 345 | 534 | 620 | 834 | 928 | 880 | 970 | 26 | 18 | 19 | 19 |
| 150 | 470 | 570 | 915 | 1024 | 960 | 1050 | 26 | 18 | 18 | 18 |
Группа габаритных размеров, мм
| Тип машины | Разворот, φск° | B | B1 | D | H | H1 | H2 | H3 | L | L1 |
| ВМ-75/1200-IБК | 0, 15, 30, 45, 60, 75, 80, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270, 285, 300, 315, 330, 345 | 2534 | 955 | 1730 | 2717 | 1450 | – | – | 1897 | 322 |
| ВМ-75/1200МК | 2534 | 955 | 1730 | 2717 | 1450 | – | – | 1897 | 322 | |
| ВМ-75/1200-IУК | 0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270, 285, 300, 315, 330, 345 | 2650 | 955 | 1716 | 2713 | 1450 | – | 435 | 1585 | 323 |
| 150 | 2755 | 1048 | 1740 | 3350 | 1300 | 1320 | 770 | 2203 | 328 |
Группа установочных размеров, мм
| Тип машины | Разворот, φск° | c | c1 | c2 | c3 | f | f1 | f2 |
| ВМ-75/1200-IБК | 0, 15, 30, 45, 60, 75, 80, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270, 285, 300, 315, 330, 345 | – | – | – | 623 | – | – | 1040 |
| ВМ-75/1200МК | – | – | – | 624 | – | 1040 | ||
| ВМ-75/1200-IУК | 0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270, 285, 300, 315, 330, 345 | – | – | – | 625 | – | – | 1040 |
| 150 | 600 | 600 | 330 | 920 | 850 | 850 | 1090 |
*Размеры даны справочно
