ДЫМОСОСЫ РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-17,1К

Дымососы рециркуляции газов ДРГ-17,1К производства Укрвентсистемы — это высокоэффективное промышленное оборудование, предназначенное для транспортировки и рециркуляции дымовых газов в различных технологических процессах. Основная область применения: котлы на твёрдом и газомазутном топливе, сушильные установки, пылеугольные топки, а также металлургические линии. Благодаря высокой производительности и надёжной конструкции, центробежный дымосос ДРГ-17,1К широко применяется на предприятиях тяжёлого машиностроения, энергетики и черной металлургии.

Рабочее колесо выполнено из жаропрочной стали, стойкой к высоким температурам и агрессивной среде. Оборудование оснащено системой охлаждения вала, что обеспечивает стабильную работу в условиях длительных нагрузок и температур до +400 °C.

Центробежные дымососы рециркуляции газов ДРГ-17,1К относятся к категории вентиляторов одностороннего всасывания, отличаются повышенной энергоэффективностью и способностью перемещать большие объёмы горячих, запылённых газов при минимальных эксплуатационных затратах.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-17,1К

ДРГ-17,1К спроектирован в соответствии с климатическими нормами ГОСТ 15150-69. Возможна эксплуатация как в помещении, так и на открытом воздухе (климатическое исполнение У и Т, категория размещения 1). Дымосос допускается к запуску при температуре газа в улитке не ниже -30 °C. Максимально допустимая температура среды на входе — +400 °C.

Дымосос изготовлен с учётом воздействия высокой температуры и запылённости газовой среды: корпус и крыльчатка — из теплостойкой стали, обеспечивающей длительный ресурс работы без деформации. Оборудование успешно применяется на агломерационных установках в металлургии, где требуется удаление запылённых газов с содержанием пыли до 2г/нм³ и размером частиц не более 0,5 мкм.

ДРГ-17,1К надёжен при высоких термонагрузках и обладает устойчивостью к динамическим колебаниям, что делает его оптимальным решением для рециркуляционных схем в тяжёлой промышленности.

КОНСТРУКЦИЯ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-17,1К

Дымосос состоит из следующих основных узлов:

• Рабочее колесо — сварная конструкция из жаропрочной стали, включает крыльчатку и ступицу. Обеспечивает надёжное всасывание и эффективное перемещение газов.
• Ходовая часть — включает вал, подшипники, уплотнительные элементы, охлаждающую крыльчатку и соединительную муфту. Такая компоновка обеспечивает точную балансировку и надёжную передачу крутящего момента.
• Крыльчатка охлаждения — снижает тепловую нагрузку на подшипниковые узлы, устанавливается между корпусом и улиткой.
• Улитка (корпус) — сварная, усиленная рёбрами жёсткости, выполнена из листовой и профильной стали, устойчива к деформации при терморасширении.
• Всасывающая воронка и направляющий аппарат — регулируют входной поток и позволяют оптимизировать работу агрегата под конкретную задачу.

Для корректной установки необходим предварительный расчёт и устройство прочного фундамента. Монтаж осуществляется в соответствии с техническими условиями производителя.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ДЫМОСОСОВ РЕЦИРКУЛЯЦИИ ДРГ-17,1К

В зависимости от конфигурации системы, вентиляторы ДРГ-17,1К выпускаются с правым или левым направлением вращения:

• Правое вращение — спираль улитки направлена по часовой стрелке.
• Левое вращение — спираль улитки направлена против часовой стрелки.

Выбор направления зависит от схемы технологического подключения и условий монтажа на объекте.

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ДРГ-17,1К

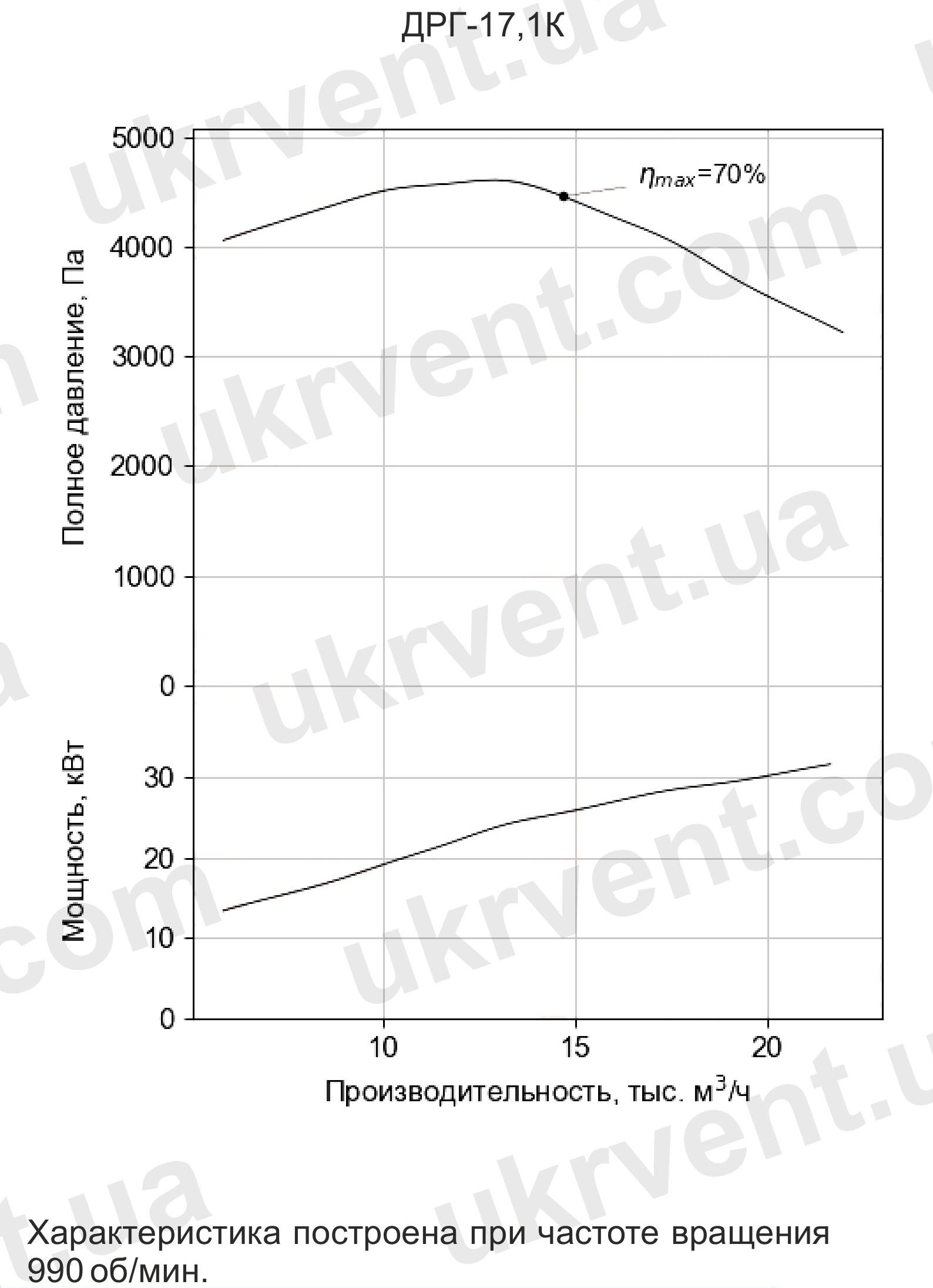

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

ВАРИАНТЫ ИСПОЛНЕНИЯ ДЫМОСОСОВ РЕЦИРКУЛЯЦИИ ДРГ-17,1К

В маркировке дымососа индекс «К» указывает на наличие усовершенствованного подшипникового узла двухопорной конструкции с применением смазывающих материалов. Такая конфигурация повышает надёжность и продлевает срок службы оборудования, снижая потребность в частом обслуживании.

Дымососы ДРГ-17,1К могут адаптироваться под конкретные производственные условия и комплектоваться в составе индивидуальных котлоагрегатов или промышленных систем, работающих с различными видами топлива и степенью запыленности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ДРГ-17,1К

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ДРГ-17,1К

Группа присоединительных размеров, мм

*Размеры даны справочно

Группа габаритных размеров, мм

*Размеры даны справочно

Группа установочных размеров, мм

*Размеры даны справочно
