ЦЕНТРОБЕЖНЫЕ ДЫМОСОСЫ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-15,5К И Д-15,5КГМ

Дымососы Д

Дымососы модернизированные Д

Дымососы Д НЖ

Центробежные дымососы одностороннего всасывания типа Д-15,5К и Д-15,5КГМ, выпускаемые предприятием «Укрвентсистема», предназначены для эффективного отвода дымовых газов из топок стационарных паровых котлов с производительностью до 640 т/ч, а также для применения в технологических установках, транспортирующих неагрессивные запылённые газы с содержанием твердых частиц до 2 г/м³. Благодаря технической надежности, высокой производительности и модульной конструктивной адаптации данные дымососы находят широкое применение в энергетике, промышленной теплоэнергетике и металлургических производствах.

ОБЩИЕ СВЕДЕНИЯ О МОДЕЛЯХ Д-15,5К И Д-15,5КГМ

Тип: радиальный дымосос
Вид всасывания: одностороннее
Рабочее колесо: сварное, с вперед загнутыми лопатками
Корпус: металлический, спиральный, поворотного типа
Температура перемещаемой среды: до +250°С (в стандартном исполнении)
Климатическое исполнение: У2 (по ГОСТ 15150-69), диапазон от -30°С до +40°С

Модели Д-15,5К и Д-15,5КГМ оборудованы корпусами правого или левого вращения, что обеспечивает универсальность монтажа и простоту подключения к дымопроводам. Возможность изменения угла поворота улитки с шагом 15° в пределах от 0° до 270° значительно упрощает компоновку оборудования в ограниченном пространстве котельных установок.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Корпус – металлический, сварной, изготавливается согласно ГОСТ 5976. Возможность установки под различными углами для оптимального вывода дымовых газов.

Рабочее колесо – сварное, сбалансированное. Выполняется из углеродистой стали, с возможностью изготовления из нержавеющих сталей.

Направляющий аппарат – регулируемые лопатки, синхронизированные единым поворотным механизмом.

Рама – жесткая, сварная конструкция, рассчитанная на статические и динамические нагрузки при длительной эксплуатации.

СХЕМЫ ИСПОЛНЕНИЯ ДЫМОСОСОВ Д-15,5К и Д-15,5КГМ

Исполнение 3 – через промежуточный вал и муфту, с акцентом на соосность. Изготовление из углеродистой или нержавеющей стали, а также во взрывозащищённом исполнении (по ДНАОП 0.00-1.18-98).

ОСОБЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ И НЕСТАНДАРТНЫЕ ВАРИАНТЫ

При необходимости повышенной термостойкости, возможно изготовление нестандартных модификаций с системой воздушного или водяного охлаждения. Это позволяет эксплуатировать агрегаты при температуре дымовых газов до +400°С. Дополнительно, для агрессивных сред, элементы проточной части выполняются из коррозионностойкой нержавеющей стали.

НАЗНАЧЕНИЕ И МАРКИРОВКА Д-15,5К и Д-15,5КГМ

Д-ГМ – для газомазутных котлов, не содержащих абразивных частиц
Д-К – наличие двухопорного подшипникового узла с масляной смазкой

Оборудование рассчитано на непрерывный режим эксплуатации как внутри помещений, так и под навесом на открытом воздухе

ПАРАМЕТРЫ РАБОТЫ И ЭКСПЛУАТАЦИИ ДЫМОСОСЫ Д-15,5К и Д-15,5КГМ

Максимальная температура транспортируемой среды – +250°С (в кратковременном режиме)
Запыленность газа – не более 2 г/м³
Абразивность и склонность к налипанию пыли – на уровне золы дымовых газов
Температурный диапазон окружающей среды: от -30°С до +40°С

ПРАВОЕ И ЛЕВОЕ ВРАЩЕНИЕ ДЫМОСОСЫ Д-15,5К и Д-15,5КГМ

Определение направления вращения осуществляется визуально со стороны электродвигателя.

При правом вращении – рабочее колесо вращается по часовой стрелке
При левом вращении – против часовой стрелки

Это важно учитывать при проектировании схемы монтажа и подключения к дымовому каналу, так как напрямую влияет на положение выходного патрубка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-15,5К и Д-15,5КГМ

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	Д-15,5К	Д-15,5КГМ
Производительность, Q, тыс. м³/ч	90	90
Полное давление, Pv, Па	5320	5320
Полное давление, Pv, кгс/м2	542	542
Максимальный КПД, ɳmax, %	72	72
Частота вращения n, об/мин	1000	1000
Масса, кг	2450	2340

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-15,5К и Д-15,5КГМ

Группа присоединительных размеров, мм
Тип машины		Разворот, φ_ск			a			a1	b			b1			d			d1				n		n1		s			s1
Д-15,5К		0, 15, 30, 45, 60			580			662	907			1000			1100			1176				26		16		15			14
Д-15,5КГМ		75, 90, 105, 135, 150, 165, 180, 195			580			662	907			1000			1100			1176				26		16		15			14
		210, 225, 240			580			662	907			1000			1100			1176				26		16		15			14
		270			580			662	907			1000			1100			1176				26		16		15			14
Группа габаритных размеров, мм
Тип машины	Разворот, φ_ск			B			B1				D			H		H1			H2		H3				L			L1
Д-15,5К	0, 15, 30, 45, 60			2725			940				1550			2385		1085			1500		626				2411			816
Д-15,5КГМ	75, 90, 105, 135, 150, 165, 180, 195			2725			940				1550			2385		1085			1300		626				2411			816
	210, 225, 240			2725			940				1550			2385		1085			1100		626				2411			816
	270			2725			940				1550			2385		1085			1100		626				2411			816
Группа установочных размеров, м
Тип машины			Разворот, φ_ск			c				c1			c2				c3			f			f1				f2
Д-15,5К			0, 15, 30, 45, 60			692				692			300				670			650			650				890
Д-15,5КГМ			75, 90, 105, 135, 150, 165, 180, 195			692				692			300				670			650			650				890
			210, 225, 240			692				692			300				670			650			650				890
			270			692				692			300				670			800			1800				890

*Размеры даны справочно

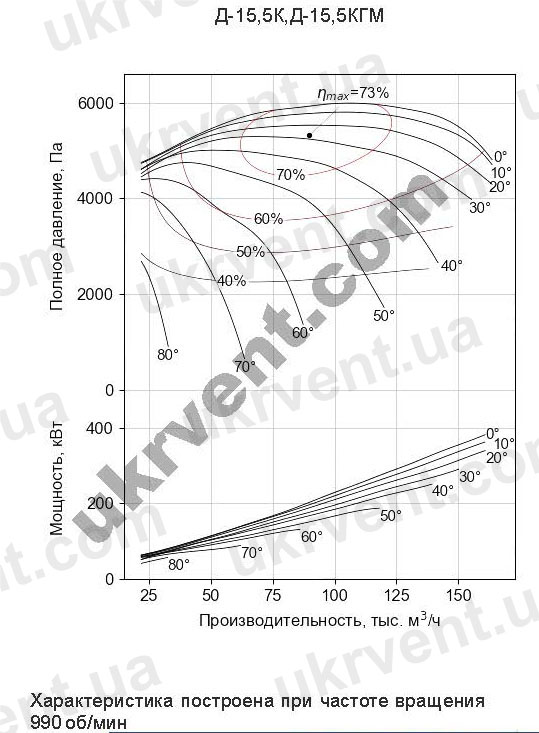

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ Д-15,5К и Д-15,5КГМ

при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос

ПРЕИМУЩЕСТВА ДЫМОСОСЫ Д-15,5К и Д-15,5КГМ УКРВЕНТСИСТЕМЫ

Высокая надежность конструкции и всех узлов
Повышенная производительность и стабильность при длительной работе
Минимальные затраты на обслуживание
Гибкость при заказе нестандартных исполнений
Использование качественных сталей и комплектующих
Полная соответствие требованиям ГОСТ и отраслевым стандартам

Дымососы Д-15,5К и Д-15,5КГМ производства Укрвентсистемы – это оптимальный выбор для промышленных предприятий, нуждающихся в высокоэффективных и адаптивных решениях для удаления дымовых газов. Их конструктивная гибкость, надежность и возможность работы в экстремальных температурных режимах позволяют уверенно использовать данное оборудование на самых ответственных участках.
