ДЫМОСОС ДН-38×2 и ДН-38×2ГМ

Центробежные дымососы двухстороннего всасывания ДН-38×2 и ДН-38×2ГМ — это высокоэффективное промышленное оборудование, предназначенное для удаления дымовых газов из топок стационарных котлов с паропроизводительностью 320–480 т/ч. Эти агрегаты разработаны в соответствии с современными техническими требованиями и отвечают критериям надежности, производительности и устойчивости к воздействию агрессивной рабочей среды. Продукция серийно выпускается предприятием Укрвентсистема — проверенным украинским производителем тягодутьевых машин промышленного назначения.

ДН-38×2 и ДН-38×2ГМ ТЕХНИЧЕСКОЕ НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Для удаления дымовых газов от котлов на твёрдом топливе, оснащённых сухими золоуловителями;
Для перемещения дымовых газов от газомазутных котлов аналогичной мощности;
В технологических установках для транспортировки неагрессивных газов с пылевым содержанием ≤ 2 г/м³;
В промышленности, где необходимо организовать отвод дымовых газов: энергетика, металлургия, химическая и пищевая отрасли;
Для систем вытяжной вентиляции, включая торговые и складские комплексы, подземные автостоянки и объекты с повышенными требованиями к воздухообмену.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДН-38X2 И ДН-38X2ГМ

Дымососы рассчитаны на длительную эксплуатацию как внутри помещений, так и на открытом воздухе (климатическое исполнение У, категории размещения 1–4, согласно ГОСТ 15150-69);
Рабочая температура газа на входе в улитку — до +250 °С;
Допускается пуск при температуре в улитке не ниже –30 °С;
Частота вращения рабочего колеса — 750 об/мин;
Возможна работа в агрессивной среде при использовании нержавеющих сталей и легированных материалов.

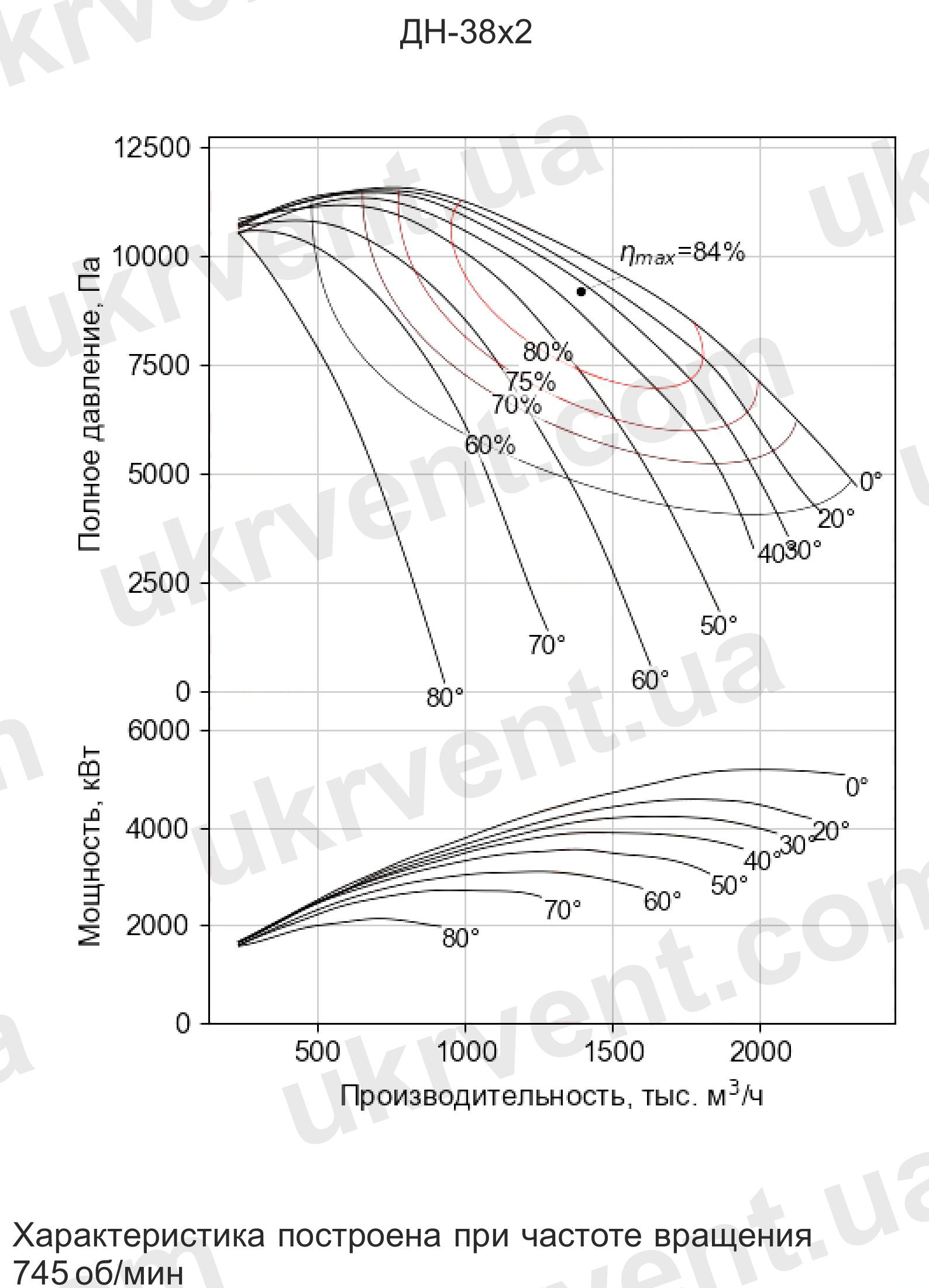

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-38×2 и ДН-38×2ГМ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Корпус (улитка)

Выполнен из углеродистой стали с усилением металлическими уголками и ребрами жёсткости;
Внутренняя поверхность защищена износостойкими накладками или утолщённым металлом;
Улитка поворотная, установка возможна под любым углом, кратным 45°;
Выпускается в исполнении с правым и левым направлением вращения (определяется со стороны электродвигателя);
Обязательное теплоизолирование корпуса после монтажа.

Рабочее колесо

Сварная конструкция с назад загнутыми лопатками;
Изготовлено из углеродистой стали (по запросу – нержавеющая);
Конструкция включает ступицу, основной и конический диски, между которыми расположены лопатки;
Обеспечивает высокую аэродинамическую эффективность и устойчивость к деформациям при температурной нагрузке.

Направляющий аппарат

Установлен на всасывающем патрубке;
Регулирует подачу дымовых газов в зависимости от заданных параметров разрежения;
Положение лопаток изменяется от 0° (полное перекрытие) до 90° (максимальное открытие).

Ходовая часть

Состоит из вала, подшипниковых узлов и упругой муфты;
Обеспечивает стабильную передачу крутящего момента, снижение вибраций и шумовых характеристик;
Подшипниковые узлы рассчитаны на высокие радиальные и осевые нагрузки.

Монтажная рама

Сварная металлическая платформа, обеспечивающая надёжную фиксацию всех узлов;
Устанавливается на бетонное основание, согласно проектно-технической документации;
Гарантирует устойчивость агрегата при длительной работе в условиях вибрационных и температурных нагрузок.

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДН-38×2 и ДН-38×2ГМ

СХЕМА РАЗВОРОТОВ КОРПУСА ДН-38×2 и ДН-38×2ГМ

Улитка дымососа может быть правого или левого вращения:

дымосос правого вращения ― когда поток газов в улитке движется за часовой стрелкой;
дымосос левого вращения ― когда поток газов в улитке движется против часовой стрелки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН-38×2 и ДН-38×2ГМ

Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м³

Тип вентилятора	Производительность, Q, тыс. м3/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳmax, %	Частота вращения n, об/мин	Масса, кг
ДН-38×2	1380	9200	938	85	750	64350
ДН-38×2ГМ	1380	9200	938	85	750	61330

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДН-38×2 и ДН-38×2ГМ

Присоединительные размеры ДНx2

Тип машины	Разворот, φск^o– φвк^o	а, мм	а1, мм	а2, мм	аЗ, мм	b, мм	b1, мм	b2, мм	b3, мм	n, мм	n1, мм	S, мм	s1, мм
ДН-38×2 ДН-38×2ГМ	165-165	2590	2726	2675	2838	1710	1846	5722	5866	40	48	22	22

Габаритные размеры дымососа двухстороннего ДНx2

Тип машины	Разворот, φскo- φвкo	В, мм	В1, мм	D, мм	н, мм	Н1, мм	Н2, мм	нз, мм	Н4, мм	L, мм	L1, мм
ДН-38×2 ДН-38×2ГМ	165-165	2870	2820	3750	2520	1600	1725 2500	1560	830	7400	5592

Установочные размеры ДНx2

Тип машины	Разворот, φскo- φвкo	c, мм	с’, мм	с1, мм	с1′, мм	с2, мм	с2′, мм	сЗ, мм	сЗ’, мм	с4, мм	f, мм	f1, мм	f2, мм	f3, мм	f4, мм
ДН-38×2 ДН-38×2ГМ	165-165	2000	2000	1516	1796	–	–	1029	749	550	3500	2595	1425	2900	1350

К обозначению дымососов для газомазутных котлов добавляется индекс «ГМ». Однотипные дымососы, предназначенные для котлов на твердом или газообразном (жидком) топливе, имеют совпадающие аэродинамические характеристики.

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-38X2 И ДН-38X2ГМ ОТ УКРВЕНТСИСТЕМЫ

Высокая производительность при стабильных параметрах давления и разрежения;
Надёжность и долговечность за счёт качественных материалов и продуманной конструкции;
Широкий диапазон применения в различных отраслях;
Возможность адаптации под агрессивные среды за счёт легированных материалов;
Конструктивная гибкость — поворотные корпуса, правое/левое вращение, регулируемый направляющий аппарат.

Центробежные дымососы ДН-38×2 и ДН-38×2ГМ производства Укрвентсистемы — это мощные и надёжные тягодутьевые агрегаты, оптимально подходящие для удаления дымовых газов в тяжёлых промышленных условиях. Их конструктивные особенности, высокий ресурс работы и универсальность применения обеспечивают им лидирующие позиции на рынке промышленной вентиляции и систем дымоудаления. При выборе оборудования для котельных установок, технологических линий или вентиляционных систем, эти модели являются оптимальным решением как с технической, так и с экономической точки зрения.

Купить дымосос ДН-38×2 или ДН-38×2ГМ, получить консультацию и техническую документацию можно, обратившись напрямую в компанию Укрвентсистема — официальный производитель и поставщик промышленных вентиляторов и дымососов.
