Вентилятор В2,3-130 №9: техническое описание и характеристики
Осевой вентилятор В2,3-130-9 представляет собой высокоэффективное устройство, предназначенное для перемещения воздушных и неагрессивных газовых смесей. Его конструкция включает в себя следующие основные элементы:
- Цилиндрический корпус, обеспечивающий прочность и стабильность работы.
- Рабочее колесо диаметром 9 дм, формирующее воздушный поток.
- Спрямляющий аппарат, улучшающий аэродинамические характеристики и повышающий КПД.
- Электродвигатель мощностью 7,5 кВт (1000 об/мин) , обеспечивающий необходимую производительность.
Конструкция вентилятора выполнена в соответствии с ГОСТ 11442-90 «Вентиляторы осевые общего назначения» и соответствует 1-й конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат). Вентилятор может устанавливаться как с горизонтальной, так и с вертикальной осью вращения.

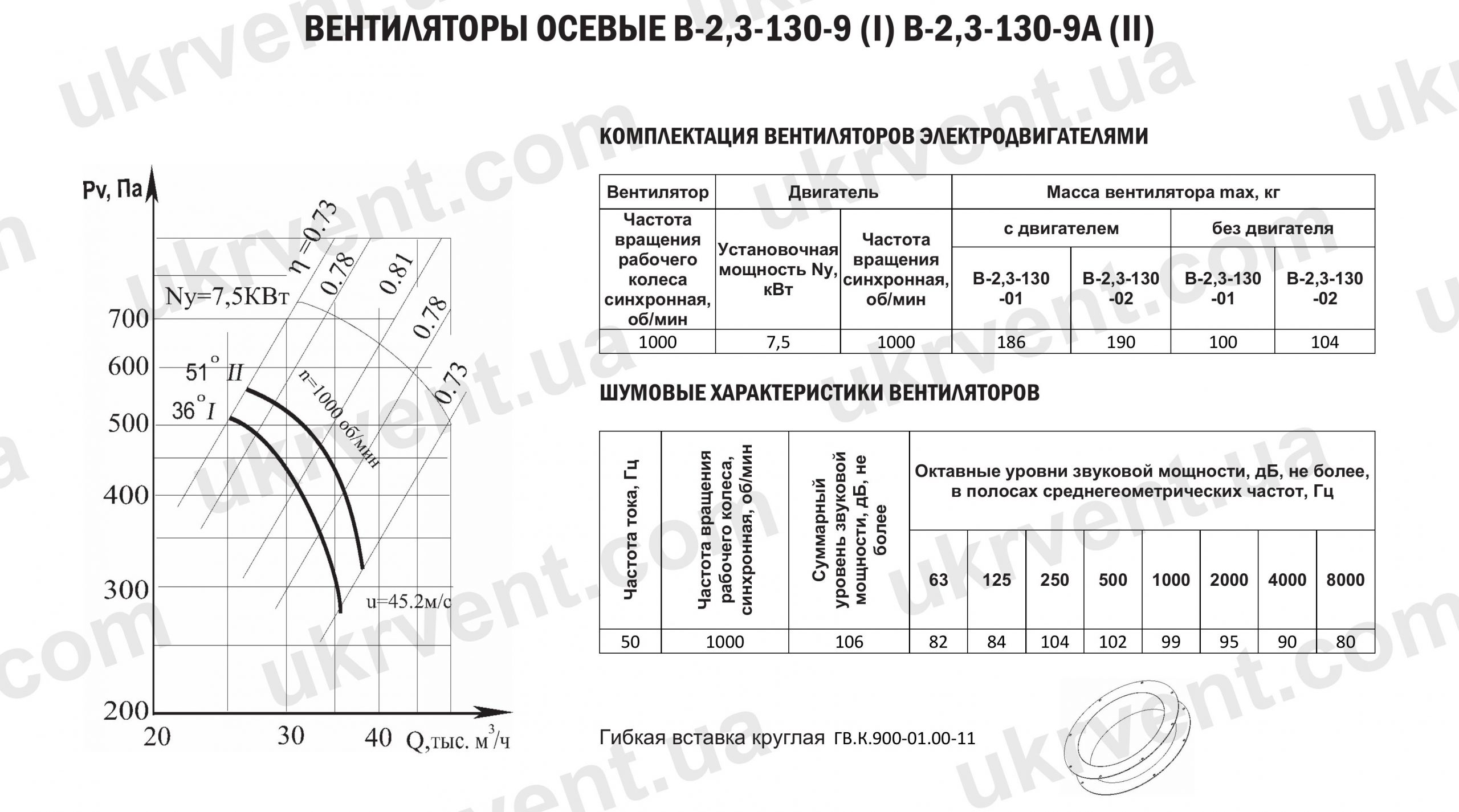

Технические характеристики вентилятора В2,3-130 №9
| Вентилятор осевой | Частота вращения рабочего колеса синхронная, об/мин | Установочная мощность электродвигателя Ny, кВт | Частота вращения синхронная электродвигателя, об/мин | Масса вентилятора с двигателем max, кг | Масса вентилятора без двигателя max, кг | ||
| с горизонтальной осью вращения | с вертикальной осью вращения | с горизонтальной осью вращения | с вертикальной осью вращения | ||||
| Вентилятор осевой В2,3-130 №9 | 1000 | 7,5 | 1000 | 186 | 190 | 100 | 104 |
| Вентилятор | Частота тока, Гц | Частота вращения рабочего колеса, синхронная, об/мин | Суммарный уровень звуковой мощности, дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Осевой вентилятор В2,3-130 №9 | 50 | 1000 | 106 | 82 | 84 | 104 | 102 | 99 | 95 | 90 | 80 |
Вентилятор выпускается в двух вариантах исполнения в зависимости от угла установки лопаток:
- В-2,3-130-6,3-I с углом установки 36°.
- В-2,3-130-6,3-II с углом установки 51°.
Также возможна комплектация вентилятора гибкими круглыми вставками по индивидуальному заказу.

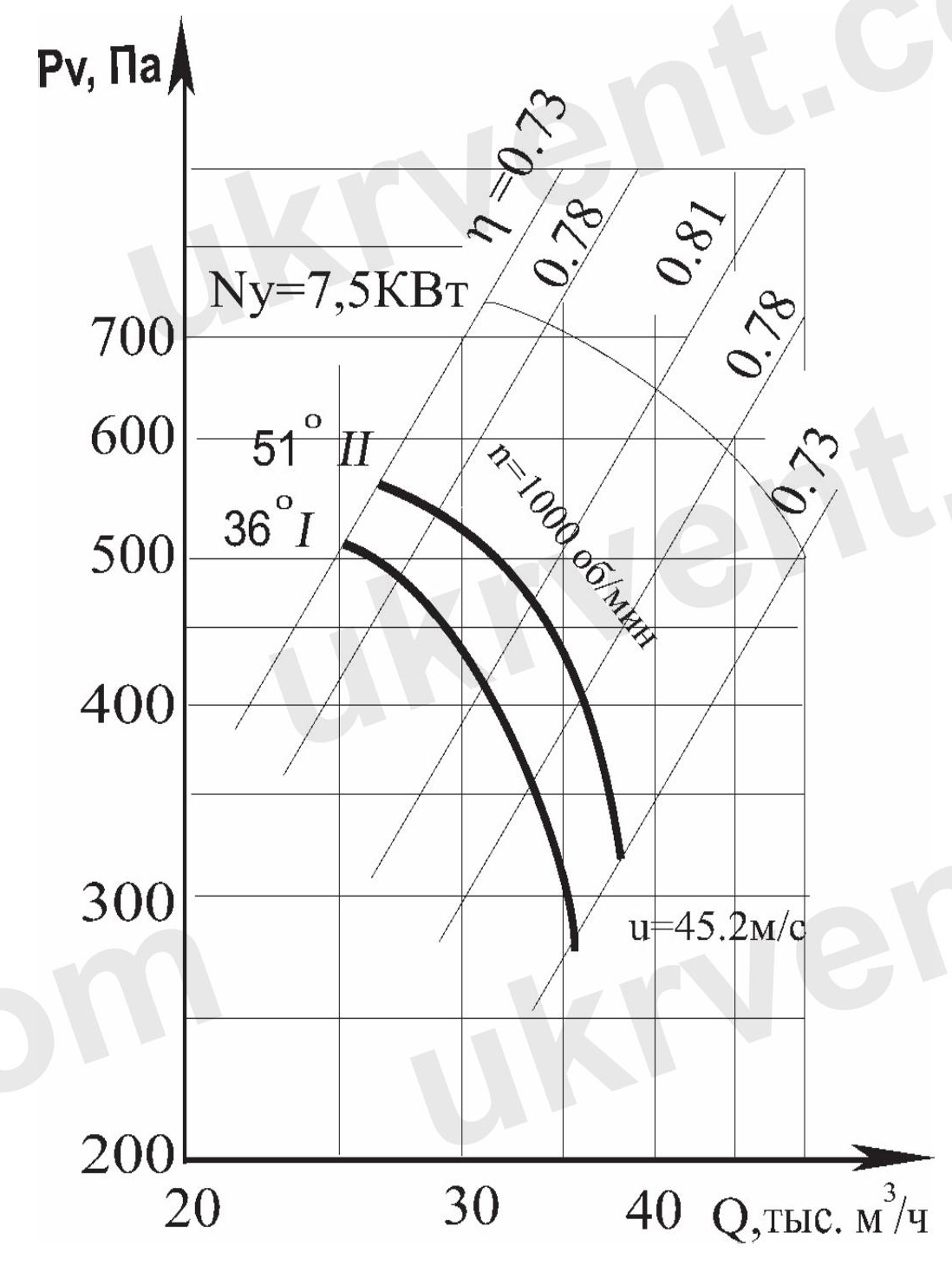

Аэродинамические характеристики вентилятора В2,3-130-9
Аэродинамические показатели вентилятора включают в себя зависимости расхода воздуха (Q), полного давления (Pv) и КПД (η) от частоты вращения рабочего колеса (n). Эти характеристики позволяют выбрать оптимальный режим работы вентилятора в зависимости от условий эксплуатации.
Q – производительность по воздуху, 10³ м³/ч;
Pv – полное давление, Па;
η – коэффициент полезного действия (КПД);
n – частота вращения рабочего колеса, об/мин;
N – потребляемая мощность двигателя, кВт.
Габаритные и присоединительные размеры вентилятор осевого В2,3-130 №9
Габаритные и присоединительные размеры вентилятора зависят от конкретного варианта исполнения. Вентилятор может быть установлен как в горизонтальном, так и в вертикальном положении, что делает его универсальным для различных монтажных решений.
Вентилятор осевой В-2,3-130-01 с горизонтальной осью вращения
Вентилятор осевой В-2,3-130-02 с вертикальной осью вращения
1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка
| Обозначение вентилятора | Dк | D | D1 | А | А1 | в | 81 | L | н | Н1 | d | L | n |
| Вентилятор осевой В-2,3-130-9-01(А) | 900 | 906 | 940 | 435 | 356 | 956 | 900 | 577 | 1117 | 565 | 9х14 | 224 | 16 |
| Вентилятор осевой В-2,3-130-9-02(А) | 900 | 906 | 945 | – | – | – | – | 1038 | 660 | – | 9х14 | 16 |
Условия эксплуатации В2,3-130-9
Вентилятор В2,3-130-9 разработан для эксплуатации в условиях умеренного климата (категория У) и соответствует 2-й категории размещения по ГОСТ 15150. Допускается эксплуатация по 1-й категории размещения при условии защиты электродвигателя от атмосферных воздействий.
- Основные параметры эксплуатации:
- Температура перемещаемой среды: до +40°C.
- Температура окружающей среды: от -40°C до +40°C.
- Максимально допустимое содержание твердых примесей в воздухе: не более 0,01 г/м³.
- Запрещено перемещение липких и волокнистых частиц.
Области применения вентилятора В2,3-130 №9
Благодаря надежности и высокой производительности вентилятор В2,3-130-9 используется в самых разных сферах:
- Системы вентиляции, кондиционирования и отопления помещений.
- Промышленные технологические процессы.
- Холодильные и сварные установки.
- Сельскохозяйственные объекты: теплицы, овощехранилища, птичники, коровники.
- Градирни, сушильные и покрасочные камеры.
- Учреждения общественного питания.
- Системы подпора воздуха, обеспечивающие избыточное давление в лестничных клетках и шахтах лифтов для предотвращения задымления.
Преимущества вентилятора В2,3-130-9
- Высокая производительность при низком энергопотреблении.
- Прочная и долговечная конструкция.
- Универсальность в применении и установке.
- Соответствие отечественным стандартам качества.
- Работа в широком диапазоне температур и условий эксплуатации.
Вентилятор В2,3-130 №9, выпускаемый заводом “Укрвентсистемы”, является надежным и эффективным устройством, способным решать задачи по обеспечению воздухообмена в промышленных, сельскохозяйственных и общественных объектах. Благодаря высокой производительности, устойчивости к внешним воздействиям и широким возможностям применения этот вентилятор востребован во многих отраслях промышленности и хозяйства.
