ВЕНТИЛЯТОР СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ВДП-18К
Вентилятор ВДП-18К производства Укрвентсистемы представляет собой вентилятор радиальный специального назначения, для подачи воздуха для горения к воздухоподогревателям доменной печи. Данная модель разработана с учётом требований к стабильной подаче воздуха в условиях повышенных температур и значительных аэродинамических нагрузок, что делает её оптимальной для эксплуатации в составе металлургического технологического оборудования.
- ВДП-18К
ТЕХНИЧЕСКОЕ ОПИСАНИЕ ВДП-18К
Вентилятор ВДП-18К относится к категории центробежных машин одностороннего всасывания с корпусом спиральным. Рабочее колесо отбалансировано в соответствии с требованиями. Конфигурация лопаток обеспечивает оптимальное соотношение между производительностью и давлением, что позволило достичь максимального КПД 73%.

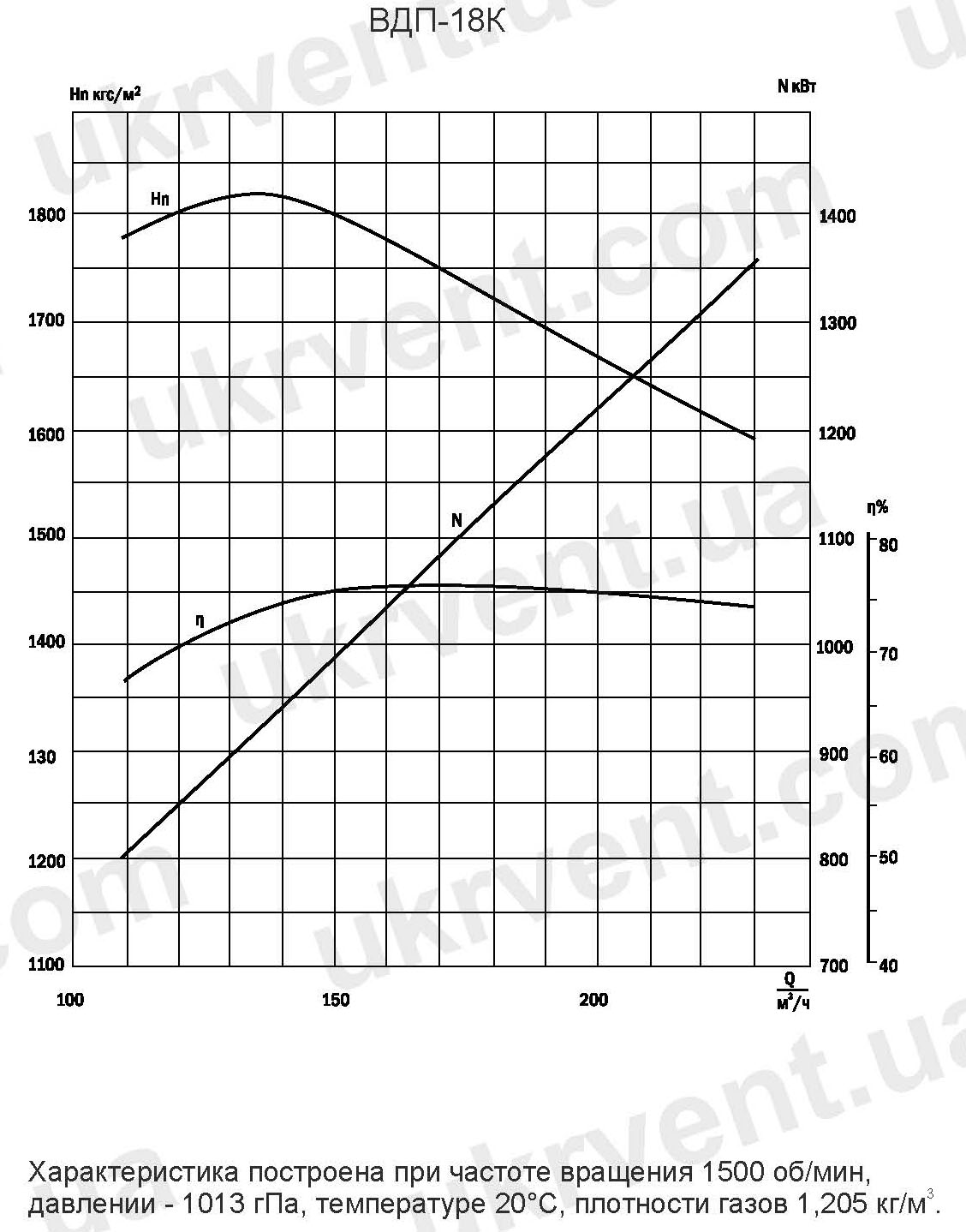

Аэродинамические характеристики
ОБЛАСТЬ ПРИМЕНЕНИЯ ВДП-18К
ВДП-18К является специализированным агрегатом, рассчитанным на эксплуатацию в составе установок доменных печей. Использование по назначению строго обязательно. Применение вентилятора в системах, не соответствующих заданным условиям эксплуатации, не допускается.
Вентилятор ВДП-18К — это высокоэффективное решение для подачи воздуха в технологические установки с повышенными температурными режимами. Благодаря своей надежности, энергоэффективности и устойчивости ВДП-18К занимает стабильную позицию в сегменте
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДП-18К
| ВДП-18К | |
| Температура среды, °С | 20 |
| Производительность, Q, тыс. м3/ч | 170 |
| Полное давление, Pv, Па | 17125 |
| Полное давление, Pv, кгс/м2 | 1746 |
| Максимальный КПД, nmax, % | 73 |
| Максимальная температура среды, °С | 150 |
| Частота вращения n, об/мин | 1500 |
| Масса, кг | 7710 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ И ДЫМОСОСОВ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ВДП-18К *
Исполнение 2
Группа присоединительных размеров, мм
| Тип машины | Разворот, φск° | a | a1 | b | b1 | d | d1 | n | n1 | s | s1 |
| ВДП-18К | 60 | 732 | 860 | 1150 | 1296 | 1650 | 1755 | 22 | 24 | 22 | 19 |
| 90 | 732 | 860 | 1150 | 1296 | 1650 | 1755 | 22 | 24 | 22 | 19 |
*Размеры даны справочно
Группа габаритных размеров, мм
| Тип машины | Разворот, φск° | B | B1 | D | H | H1 | H2 | H3 | L | L1 |
| ВДП-18К | 60 | 3450 | 1255 | 1850 | 3080 | 1450 | 1220 | 830 | 3394 | 1224 |
| 90 | 3450 | 1255 | 1850 | 3080 | 1450 | 1220 | 830 | 3394 | 1224 |
*Размеры даны справочно
Группа установочных размеров, мм
| Тип машины | Разворот, φск° | c | c1 | c2 | c3 | f | f1 | f2 |
| ВДП-18К | 60 | 600 | 600 | 462 | 1300 | 1630 | 1290 | 1150 |
| 90 | 600 | 600 | 462 | 1300 | 1540 | 1200 | 1150 |
*Размеры даны справочно
