ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ТИПА ДН-Ф ФОРСИРОВАННЫЕ

Дымососы центробежные одностороннего всасывания типа ДН-Ф форсированные производства Укрвентсистемы предназначены для удаления продуктов сгорания из топок стационарных паровых котлов производительностью до 480 т/ч с повышенным сопротивлением дымового тракта. Дымососы ДН-Ф обеспечивают стабильную прокачку сред, содержащих частицы с высокой степенью адгезии к рабочему колесу и корпусу. Агрегаты оптимальны для замены стандартных дымососов на объектах с особыми требованиями к устойчивости к налипанию примесей.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Дымосос ДН-Ф — это радиальный агрегат одностороннего всасывания, оснащённый сварным рабочим колесом с 16 назад загнутыми лопатками. Корпус дымососа выполнен в виде спиральной улитки с возможностью поворота, что позволяет оптимально организовать подвод дымопровода. Управление направляющими аппаратами осуществляется вручную или с применением МЭО с Мкр=630Нм.

РАБОЧИЕ ПАРАМЕТРЫ

Максимально допустимая температура транспортируемых дымовых газов на входе в агрегат составляет +250°С. При заказе специальных исполнений из нержавеющей стали допускается температура до +400°С. Дымососы рассчитаны на эксплуатацию в условиях умеренного и тропического климата (исполнение У и Т, категории размещения 1-4 по ГОСТ 15150-69). Запуск оборудования разрешен при температуре корпуса не ниже -30°С.

ИСПОЛНЕНИЯ ДЛЯ РАЗЛИЧНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ

В зависимости от агрессивности среды и требований к износостойкости, дымососы ДН-Ф выпускаются в следующих исполнениях:

Без противоизносной защиты (исполнение ГМ) для работы с газами без абразивных включений.
С противоизносной защитой корпуса сменными броневыми листами и усилением лопаток рабочего колеса.

С дополнительными противоизносными лопатками для работы в условиях интенсивного износа.

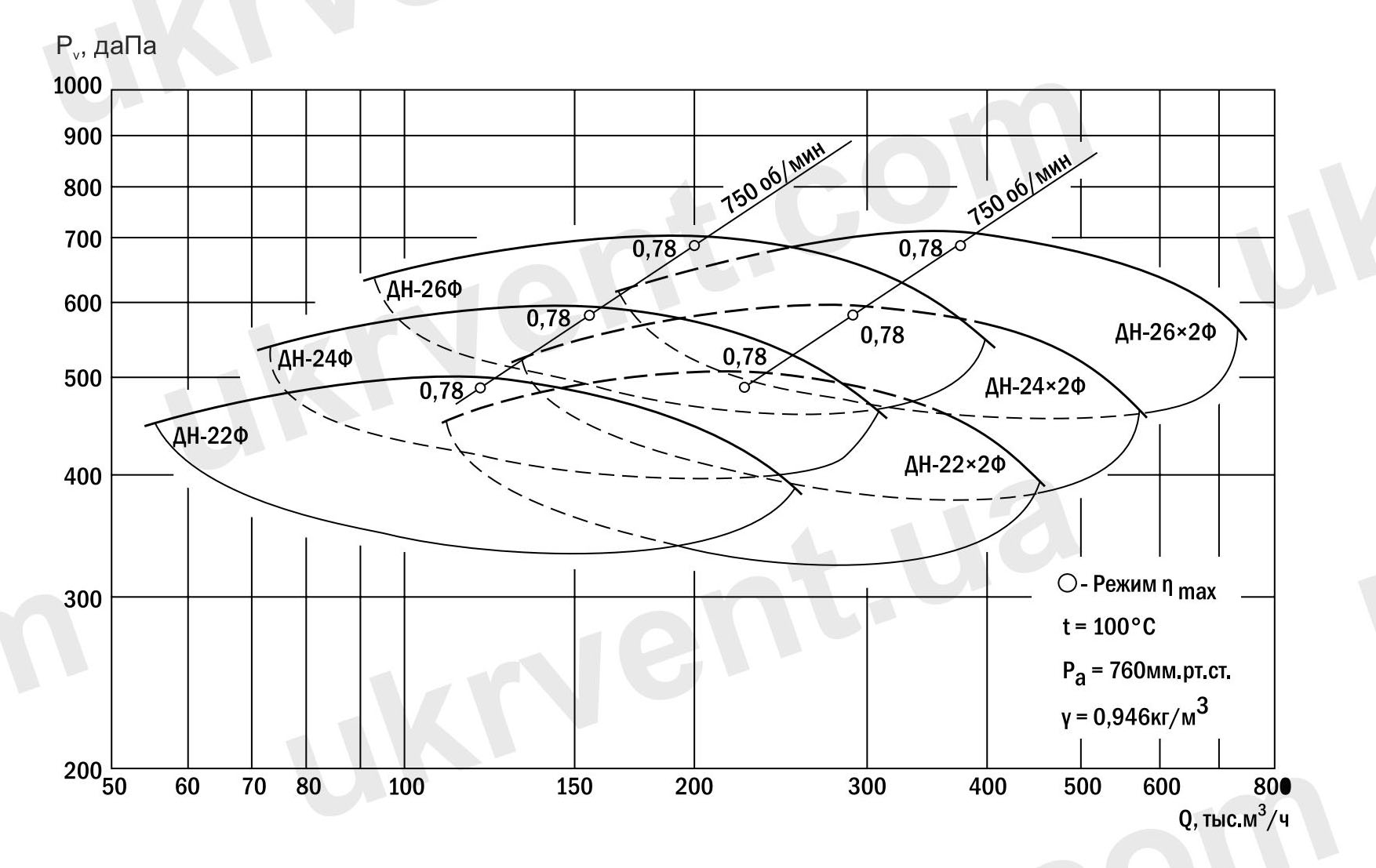

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100^oС и плотности газов 0,946 кг/м³ на входе в дымосос

СПЕЦИАЛИЗИРОВАННЫЕ МОДИФИКАЦИИ

ДН-ФГМ — дымососы для газомазутных котлов, применяемые для перемещения дымовых газов и пылевоздушных смесей без абразивных частиц.

ДН-ФК — модификации, оснащённые подшипниковыми узлами на консистентной смазке импортного производства для повышения ресурса работы.

НАПРАВЛЕНИЯ ВРАЩЕНИЯ

Дымососы ДН-Ф выпускаются в левом и правом исполнении:

Правое вращение — спираль улитки направлена по часовой стрелке (вид со стороны электродвигателя).
Левое вращение — спираль улитки направлена против часовой стрелки.

РЕГУЛИРУЕМОЕ ПОЛОЖЕНИЕ КОРПУСА

У всех дымососов ДН-Ф предусмотрена возможность изменения угла поворота спирального корпуса в диапазоне от 0° до 270° с шагом 15°. Это облегчает установку агрегатов на промышленных объектах и позволяет оптимально организовать трассировку дымопровода.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Материалы корпуса и рабочего колеса

Углеродистая сталь — стандартное исполнение с максимальной температурой дымовых газов до 200°С.
Нержавеющая сталь — специальное исполнение под заказ с допустимой температурой среды до 400°С.

СХЕМА КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ

Дымососы ДН-Ф изготавливаются по схеме 3: рабочее колесо монтируется на промежуточный вал и соединяется с электродвигателем через муфту. Эта конструкция обеспечивает надёжную работу при температуре перемещаемых газов 200–400°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДН-Ф

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	Производительнос ть,Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ДН-12,5БФК	31	2369	242	85	1000	1375
ДН-12,5БФК	47	5330	543	85	1485	1375
ДН-21МФК	148	6720	685	85	990	5335
ДН-21МФКГМ	148	6720	685	85	990	4650
ДН-22ФК	135	4352	444	77	745	7160
ДН-22ФКГМ	135	4352	444	77	745	6350
ДН-24ФК	175	5194	529	77	745	8000
ДН-24ФКГМ	175	5194	529	77	745	6960
ДН-26ФК	223	6115	623	77	745	9120
ДН-26ФКГМ	223	6115	623	77	745	8020

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ТИПА ДН-Ф

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ДН-21МФК, ДН-21МФКГМ	0	780	900	1050	1170	1400	1500	14	24	19	19
	30	780	900	1050	1170	1400	1500	14	24	19	19
	45	780	900	1050	1170	1400	1500	14	24	19	19
	60	780	900	1050	1170	1400	1500	14	24	19	19
	75	780	900	1050	1170	1400	1500	14	24	19	19
	₉₀	780	900	1050	1170	1400	1500	14	24	19	19
	105	780	900	1050	1170	1400	1500	14	24	19	19
	150	780	900	1050	1170	1400	1500	14	24	19	19
	165	780	900	1050	1170	1400	1500	14	24	19	19
	180	780	900	1050	1170	1400	1500	14	24	19	19
	270	780	900	1050	1170	1400	1500	14	24	19	19
ДН-22ФК, ДН-22ФКГМ	0	818	930	1536	1652	1650	1755	18	24	19	19
	30	818	930	1536	1652	1650	1755	18	24	19	19
	45	818	930	1536	1652	1650	1755	18	24	19	19
	60	818	930	1536	1652	1650	1755	18	24	19	19
	75	818	930	1536	1652	1650	1755	18	24	19	19
	90	818	930	1536	1652	1650	1755	18	24	19	19
	105	818	930	1536	1652	1650	1755	18	24	19	19
	150	818	930	1536	1652	1650	1755	18	24	19	19
	165	818	930	1536	1652	1650	1755	18	24	19	19
	180	818	930	1536	1652	1650	1755	18	24	19	19
	270	818	930	1536	1652	1650	1755	18	24	19	19
ДН-24ФК, ДН-24ФКГМ	0	893	990	1676	1800	1800	1905	18	24	19	19
	30	893	990	1676	1800	1800	1905	18	24	19	19
	45	893	990	1676	1800	1800	1905	18	24	19	19
	60	893	990	1676	1800	1800	1905	18	24	19	19
	75	893	990	1676	1800	1800	1905	18	24	19	19
	90	893	990	1676	1800	1800	1905	18	24	19	19
	105	893	990	1676	1800	1800	1905	18	24	19	19
	150	893	990	1676	1800	1800	1905	18	24	19	19
	165	893	990	1676	1800	1800	1905	18	24	19	19
	180	893	990	1676	1800	1800	1905	18	24	19	19
	270	893	990	1676	1800	1800	1905	18	24	19	19
ДН-26ФК, ДН-26ФКГМ	0	968	1080	1816	1932	2020	2110	20	24	19	19
	30	968	1080	1816	1932	2020	2110	20	24	19	19
	45	968	1080	1816	1932	2020	2110	20	24	19	19
	60	968	1080	1816	1932	2020	2110	20	24	19	19
	75	968	1080	1816	1932	2020	2110	20	24	19	19
	90	968	1080	1816	1932	2020	2110	20	24	19	19
	105	968	1080	1816	1932	2020	2110	20	24	19	19
	150	968	1080	1816	1932	2020	2110	20	24	19	19
	165	968	1080	1816	1932	2020	2110	20	24	19	19
	180	968	1080	1816	1932	2020	2110	20	24	19	19
	270	968	1080	1816	1932	2020	2110	20	24	19	19

*Размеры даны справочно

Группа габаритных размеров , мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ДН-21МФК, ДН-21МФКГМ	0	3610	1365	2100	3080	1294	750	545	2893	953
	30	3610	1365	2100	3080	1294	750	545	2893	953
	45	3610	1365	2100	3080	1294	750	545	2893	953
	60	3610	1365	2100	3080	1294	750	545	2893	953
	75	3610	1365	2100	3080	1294	1000	545	2893	953
	₉₀	3610	1365	2100	3080	1294	750	545	2893	953
	105	3610	1365	2100	3080	1294	1000	545	2893	953
	150	3610	1365	2100	3080	1294	1200	545	2893	953
	165	3610	1365	2100	3080	1294	1000	545	2893	953
	180	3610	1365	2100	3080	1294	750	545	2893	953
	270	3610	1365	2100	3080	1294	750	545	2893	953
ДН-22ФК, ДН-22ФКГМ	0	4386	1612	2200	3428	1375	1000	630	3130	941
	30	4386	1612	2200	3428	1375	750	630	3130	941
	45	4386	1612	2200	3428	1375	1000	630	3130	941
	60	4386	1612	2200	3428	1375	750	630	3130	941
	75	4386	1612	2200	3428	1375	750	630	3130	941
	90	4386	1612	2200	3428	1375	750	630	3130	941
	105	4386	1612	2200	3428	1375	1000	630	3130	941
	150	4386	1612	2200	3428	1375	1200	630	3130	941
	165	4386	1612	2200	3428	1375	1000	630	3130	941
	180	4386	1612	2200	3428	1375	750	630	3130	941
	270	4386	1612	2200	3428	1375	750	630	3130	941
ДН-24ФК, ДН-24ФКГМ	0	4817	1780	2400	3840	1500	750	630	3225	999
	30	4817	1780	2400	3840	1500	750	630	3225	999
	45	4817	1780	2400	3840	1500	1070	630	3225	999
	60	4817	1780	2400	3840	1500	750	630	3225	999
	75	4817	1780	2400	3840	1500	750	630	3225	999
	90	4817	1780	2400	3840	1500	750	630	3225	999
	105	4817	1780	2400	3840	1500	1000	630	3225	999
	150	4817	1780	2400	3840	1500	1250	630	3225	999
	165	4817	1780	2400	3840	1500	1000	630	3225	999
	180	4817	1780	2400	3840	1500	750	630	3225	999
	270	4817	1780	2400	3840	1500	750	630	3225	999
ДН-26ФК, ДН-26ФКГМ	0	5247	1945	2600	4110	1650	750	630	3300	1036
	30	5247	1945	2600	4110	1650	750	630	3300	1036
	45	5247	1945	2600	4110	1650	1050	630	3300	1036
	60	5247	1945	2600	4110	1650	750	630	3300	1036
	75	5247	1945	2600	4110	1650	750	630	3300	1036
	90	5247	1945	2600	4110	1650	750	630	3300	1036
	105	5247	1945	2600	4110	1650	1000	630	3300	1036
	150	5247	1945	2600	4110	1650	1250	630	3300	1036
	165	5247	1945	2600	4110	1650	1050	630	3300	1036
	180	5247	1945	2600	4110	1650	750	630	3300	1036
	270	5247	1945	2600	4110	1650	750	630	3300	1036

*Размеры даны справочно

Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ДН-21МФК, ДН-21МФКГМ	0	670	1432		850	900	1812	975
	30	670	1432		850	1200	1745	975
	45	670	670	380	850	2187	1709	975
	60	670	670	380	850	2005	1668	975
	75	670	670	380	850	1814	1496	975
	₉₀	670	670	380	850	1927	1585	975
	105	670	670	380	850	1717	1404	975
	150	670	670	380	850	1386	1095	975
	165	670	670	380	850	1544	1238	975
	180	670	670	380	850	1685	1353	975
	270	670	670	380	850	1429	2136	975
ДН-22ФК, ДН-22ФКГМ	0	740	1470	100	920	1050	2130	1050
	30	740	1470	100	920	1350	2106	1050
	45	740	740	465	920	2634	1958	1050
	60	740	740	465	920	2573	1980	1050
	75	740	740	465	920	2495	1914	1050
	90	740	740	465	920	2434	1852	1050
	105	740	740	465	920	2228	1690	1050
	150	740	1470	100	920	1000	1377	1050
	165	740	740	465	920	1960	1434	1050
	180	740	740	465	920	2049	1486	1050
	270	740	740	465	920	1640	2628	1050
ДН-24ФК, ДН-24ФКГМ	0	740	1545	100	920	1200	2425	1050
	30	740	1545	100	920	1300	2311	1050
	45	740	740	503	920	2899	2140	1050
	60	740	740	503	920	2850	2171	1050
	75	740	740	503	920	2750	2100	1050
	90	740	740	503	920	2684	2033	1050
	105	740	740	503	920	2485	1879	1050
	150	740	1545	100	920	1000	1534	1050
	165	740	740	503	920	2198	1604	1050
	180	740	740	503	920	2267	1635	1050
	270	740	740	503	920	1828	2866	1050
ДН-26ФК, ДН-26ФКГМ	0	740	1620	100	920	1250	2637	1050
	30	740	1620	100	920	1300	2515	1050
	45	740	740	540	920	3252	2359	1050
	60	740	740	540	920	3120	2365	1050
	75	740	740	540	920	2997	2288	1050
	90	740	740	540	920	2929	2218	1050
	105	740	740	540	920	2736	2072	1050
	150	740	1620	100	920	1000	1734	1050
	165	740	740	540	920	2403	1756	1050
	180	740	740	540	920	2485	1793	1050
	270	740	740	540	920	2025	3101	1050

*Размеры даны справочно

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-Ф ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Высокая надёжность конструкции, проверенная на объектах тяжелой промышленности.
Увеличенная производительность при сохранении компактных габаритов.
Минимальные эксплуатационные затраты благодаря оптимизированной аэродинамике.
Использование высококачественных материалов, соответствующих мировым стандартам.
Высокая точность балансировки рабочих колёс, обеспечивающая долговечность и снижение вибрационных нагрузок.

Дымососы центробежные одностороннего всасывания типа ДН-Ф форсированные — это технологическое решение для предприятий, где требуется эффективное и надёжное удаление дымовых газов с высокой степенью загрязненности. Производство Укрвентсистемы — залог качества, долговечности и соответствия современным требованиям промышленной эксплуатации.
