ЦЕНТРОБЕЖНЫЕ ДЫМОСОСЫ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДН-26,5X2-П

Центробежные дымососы двухстороннего всасывания ДН-26,5X2-П ― это промышленное оборудование тяжёлого класса, предназначенное для отвода дымовых газов из топок котельных агрегатов и технологических установок. Производимые компанией Укрвентсистема, эти агрегаты отличаются высокой производительностью, конструкционной прочностью и широким диапазоном применения в энергетике, металлургии, пищевой и химической промышленности. Дымососы данной серии спроектированы в строгом соответствии с нормативами машиностроения и ГОСТ, обеспечивая стабильную работу в самых жёстких условиях эксплуатации.

ОБЛАСТЬ ПРИМЕНЕНИЯ ДЫМОСОСОВ ДН-26,5X2-П

Эффективный отвод дымовых газов от твердотопливных котлов большой паропроизводительности.
Отсос газов из топочных камер котлов, работающих на газе или мазуте.
Перемещение неагрессивных, слабо запылённых технологических газов.
Удаление продуктов сгорания на объектах металлургии, химии, пищевой промышленности.
Промышленная и коммерческая вентиляция (паркинги, склады, ТЦ).
Работа в составе энергетических установок, включая ТЭС и когенерационные системы.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Модель ДН-26,5X2-П относится к центробежным дымососам с двусторонним всасыванием и назад загнутыми лопатками, что обеспечивает высокую аэродинамическую эффективность и устойчивость к нагрузкам. Спиральный поворотный корпус позволяет адаптировать оборудование под любые архитектурные особенности объекта, осуществляя монтаж под углом кратным 45°.

Основные узлы конструкции:

Корпус (улитка) – сварная конструкция из листовой углеродистой стали, усиленная стальными уголками и ребрами. Внутренняя поверхность защищена износостойкими накладками.
Рабочее колесо – сварная деталь с назад загнутыми лопатками, изготавливается из углеродистой стали, обеспечивает равномерный поток газа.
Направляющий аппарат – регулирующий узел, монтируемый на всасывающем кармане, предназначен для управления тягой в котлоагрегате. Угол открытия регулируется от 0 до 90°.
Ходовая часть – включает вал, подшипники качения и упругую муфту.
Монтажная рама – жесткая сварная конструкция, обеспечивающая надёжную фиксацию корпуса, ротора и двигателя.

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДЫМОСОСОВ ДН-26,5X2-П

Для удобства монтажа улитка дымососа ДН-26,5X2-П может переставляться под углами кратными 45°.

СХЕМА РАЗВОРОТОВ СПИРАЛЬНОГО КОРПУСА ДЫМОСОСОВ ДН-26,5X2-П

Улитка дымососа может быть правого или левого вращения: дымосос правого вращения ― когда поток газов в улитке движется за часовой стрелкой; дымосос левого вращения ― когда поток газов в улитке движется против часовой стрелки.

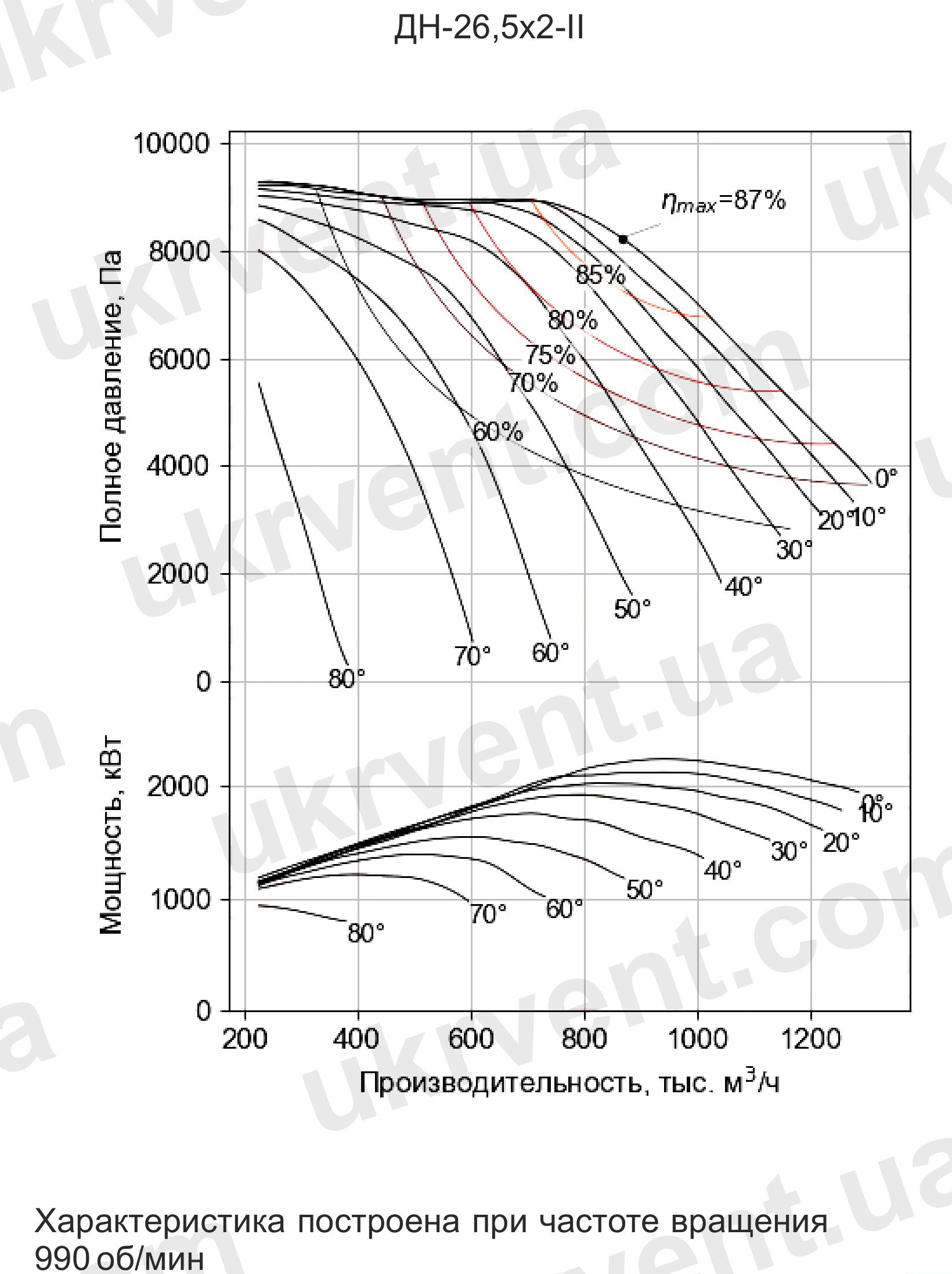

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН-26,5X2-П

Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м³

Тип вентилятора	Производительность, Q, тыс. м3/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳmax, %	Частота вращения n, об/мин	Масса, кг
ДН-26,5×2-П	876	8235	839	87	1000	40920

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Присоединительные размеры ДН-26,5X2-П
Тип машины		Разворот, φск^o– φвк^o				а, мм			а1, мм			а2, мм			аЗ, мм				b, мм			b1, мм			b2, мм		b3, мм			n, мм			n1, мм		S, мм			s1, мм
ДН-26,5×2-11		30-150				2860			2976			2385			2500				1380			1500			4608		4724			44			48		19			19
Габаритные размеры дымососа двухстороннего ДН-26,5X2-П
Тип машины			Разворот, φскo- φвкo				В, мм			В1, мм			D, мм				н, мм			Н1, мм			Н2, мм			нз, мм			Н4, мм			L, мм				L1, мм
ДН-26,5×2-11			30-150				2252			3210			2650				2115			2400			1400			970			980			5985				4876
Установочные размеры ДН-26,5X2-П
Тип машины	Разворот, φскo- φвкo			c, мм	с’, мм			с1, мм			с1′, мм			с2, мм		с2′, мм		сЗ, мм			сЗ’, мм			с4, мм		f, мм		f1, мм			f2, мм			f3, мм			f4, мм
ДН-26,5×2-11	30-150			2200	2200			765			765			500		500		540			540			420		2500		3300			3650			1450			1300

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Максимальная температура газов на входе: +250 °С.
Минимально допустимая температура запуска: -30 °С.
Запылённость транспортируемой среды: не более 2 г/м³.
Рабочая среда: неагрессивные газы, не отличающиеся от золы по абразивности.
Климатическое исполнение: У, категории размещения 1-4 по ГОСТ 15150-69.
Установка: возможно размещение как внутри помещений, так и на открытом воздухе.

Для упрощения монтажа и соответствия проектным требованиям, улитка дымососа может быть установлена с поворотом под углом 45°, 90°, 135°, 180°, 225°, 270°, 315°, 360°. Возможен выбор левого или правого вращения: определяется направлением потока газа в улитке относительно часовой стрелки (со стороны электродвигателя).

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-26,5X2-П

Надёжность конструкции, проверенная в длительной промышленной эксплуатации.
Высокая производительность и устойчивость к запылённым средам.
Универсальность применения в самых разных отраслях.
Конструктивная гибкость, позволяющая оптимально вписать оборудование в технологическую цепочку.
Соответствие ГОСТ и стандартам промышленной безопасности.
Производитель ― Укрвентсистема

Компания Укрвентсистема — один из ведущих украинских производителей промышленной вентиляционной техники. Модельный ряд дымососов ДН-26,5X2-П изготавливается на современной производственной базе с применением передовых технологий сварки, контроля качества и балансировки рабочих колес. Каждый агрегат проходит тестирование на виброустойчивость и герметичность.

Дымососы ДН-26,5X2-П производства Укрвентсистемы ― это оптимальное решение для систем отвода дымовых газов в промышленных и энергетических объектах. Надёжность конструкции, высокая производительность и адаптивность к условиям эксплуатации обеспечивают устойчивую работу оборудования на протяжении всего срока службы. Выбирая Укрвентсистему, вы инвестируете в стабильность и промышленную безопасность вашего предприятия.
