Вентилятор ВО 46-130 №6,3 4кВт и 5,5кВт 1500 об/мин

Вентиляторы ВО-46-130 №4-12,5

Вентилятор ВО46-130 №6,3 — это промышленный осевой вентилятор среднего давления, предназначенный для перемещения воздуха и неагрессивных газовых смесей. Он широко применяется в:

системах вентиляции, кондиционирования и отопления помещений;
технологических процессах на промышленных предприятиях;
холодильных и сварных установках;
теплицах, овощехранилищах, птичниках и коровниках;
градирнях, сушильных и покрасочных камерах;
учреждениях общественного питания.

Кроме того, модификация ВО-46-130-6,3-02 с вертикальной осью вращения может использоваться в системах подпора воздуха, обеспечивая избыточное давление в лестничных клетках и лифтовых шахтах для предотвращения задымления.

Конструкция вентилятора ВО46-130 №6,3

Осевой вентилятор ВО46-130-6,3 состоит из следующих основных узлов:

цилиндрический корпус;
рабочее колесо диаметром 6,3 дм;
спрямляющий аппарат;
электрический двигатель мощностью 4 кВт (1500 об/мин) или 5,5 кВт (1500 об/мин).

Вентиляторы выполнены в конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат) и соответствуют требованиям ГОСТ 11442-90 «Вентиляторы осевые общего назначения».

Исполнения вентилятора

Вентиляторы осевые ВО-46-130-6,3 изготавливаются в 2-х исполнениях: с углом установки лопаток рабочего колеса 36° и 51 Вентиляторы I исполнения с углом установки 36° обозначаются ВО-46-130-6,3- I, вентиляторы II исполнения с углом установки 51° обозначаются ВО-46-130-6,3- II.

Условия эксплуатации ВО46-130 №6,3

Вентиляторы предназначены для работы в умеренном климате (категория У) и соответствуют 2-й категории размещения по ГОСТ 15150. Возможна эксплуатация по 1-й категории размещения при условии защиты электродвигателя от атмосферных осадков.

Основные эксплуатационные параметры:

температура перемещаемой среды: до +40°C;
температура окружающей среды: от -40°C до +40°C;
содержание твердых примесей в воздухе: не более 0,01 г/м³;
отсутствие липких и волокнистых частиц в воздушной смеси.

ВО46-130-6,3 Технические характеристики

Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	Масса вентилятора с двигателем max, кг		Масса вентилятора без двигателя max, кг
Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	с горизонтальной осью вращения	с вертикальной осью вращения	с горизонтальной осью вращения	с вертикальной осью вращения
Вентилятор осевой ВО46-130 №6,3	1500	4	1500	80	86	44	53
Вентилятор осевой ВО46-130 №6,3	1500	5,5	1500	95,5	110	44	53

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО46-130 №6,3

Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
Осевой вентилятор ВО46-130 №6,3	50	1500	106	82	84	102	102	99	93	90	80

Габаритные и присоединительные размеры ВО46-130-6,3

Габаритные размеры вентилятора зависят от его исполнения и варианта установки. Он может монтироваться как в горизонтальном, так и в вертикальном положении.

Вентилятор осевой ВО-46-130-01 с горизонтальной осью вращения

Вентилятор осевой ВО-46-130-02 с вертикальной осью вращения

1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка

Обозначение вентилятора	Dк	D	D1	А	А1	в	81	L	н	Н1	d	L	n
Вентилятор осевой ВО-46-130-6,3-01(А)	630	633	660	300	230	607	567	456	846,5	405	9х14	134	12
Вентилятор осевой ВО-46-130-6,3-02(А)	630	633	670	–	–	–	–	766	530	–	9х14		12

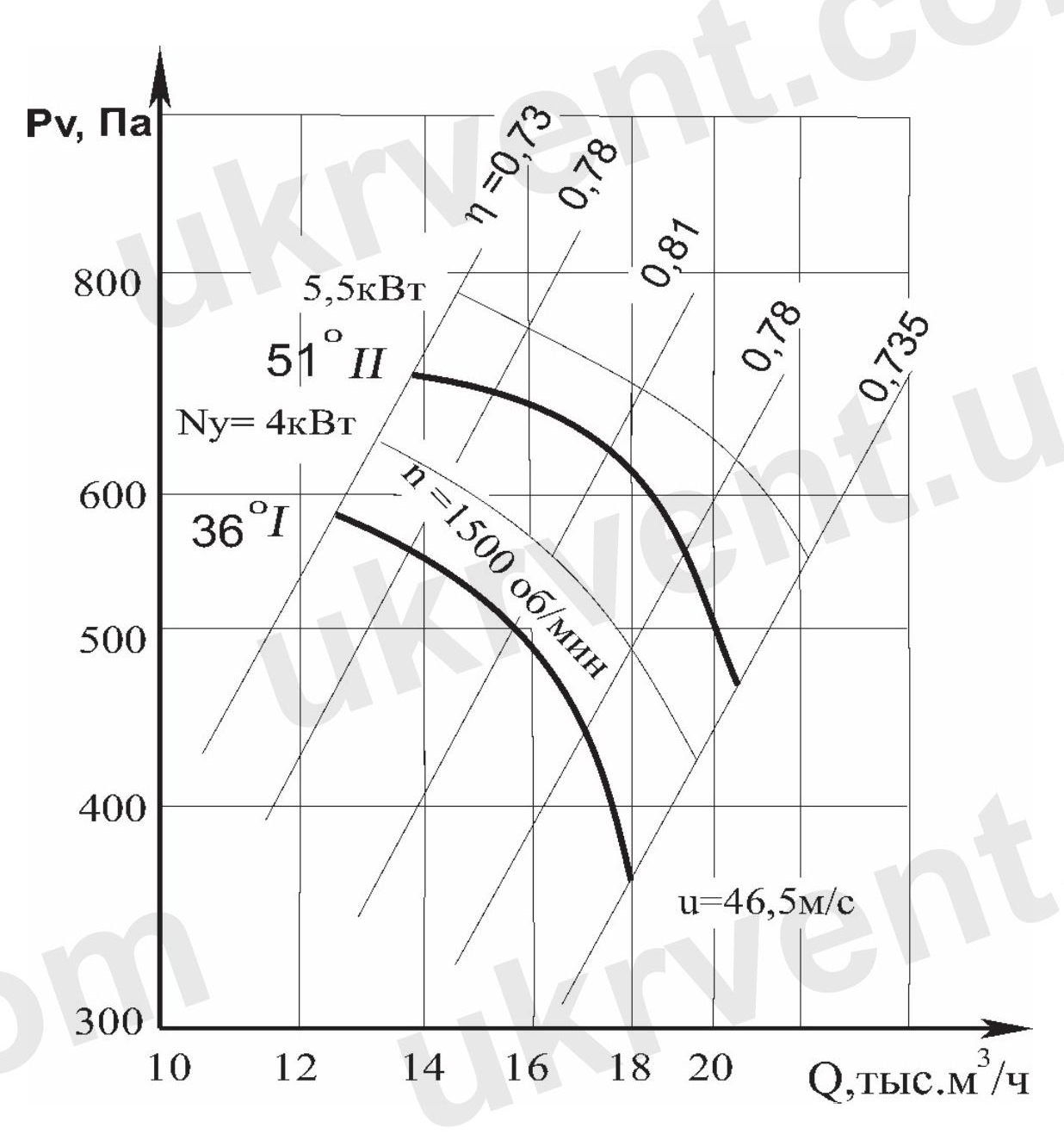

Аэродинамические характеристики

Аэродинамические параметры вентилятора включают в себя зависимости расхода воздуха (Q), полного давления (Pv) и КПД (η) от скорости вращения рабочего колеса (n). Эти характеристики определяют эффективность работы вентилятора в различных системах.

Q – производительность по воздуху, 10³ м³/ч;

Pv – полное давление, Па;

η – коэффициент полезного действия (КПД);

n – частота вращения рабочего колеса, об/мин;

N – потребляемая мощность двигателя, кВт.

Преимущества вентилятора ВО46-130-6,3

Высокая производительность при умеренном энергопотреблении.
Надежность и долговечность конструкции.
Возможность работы в широком диапазоне температур.
Универсальность в применении.
Соответствие отечественным стандартам качества.

Вентилятор ВО46-130 №6,3, производимый заводом “Укрвентсистемы”, является надежным и эффективным решением для вентиляционных и технологических систем, требующих перемещения больших объемов воздуха при среднем давлении. Его конструкция и технические характеристики делают его незаменимым в различных отраслях промышленности и сельского хозяйства.
