Вентиляторы промешленные осевые ВО-46-130 №4-12,5

Вентиляторы ВО-46-130 №4-12,5

ВО-46-130 – это вентилятор осевой промышленный, среднего давления, предназначен для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Подходят для охлаждения оборудования, удаления вредных и загрязняющих веществ, отопления промышленных помещений, а также для вытяжки воздуха.

ОПИСАНИЕ ВЕНТИЛЯТОРОВ ВО-46-130 №4-12,5

Вентиляторы осевые ВО 46-130 №4-12,5 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, двигателя и лючка обслуживания.
Вентиляторы осевые ВО 46-130 №4-12,5 выполнены по 1-й конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат) как с горизонтальной осью вращения, так и с вертикальной осью вращения согласно ГОСТ 11442-90 «Вентиляторы осевые общего назначения».
Вентиляторы осевые ВО46-130 №4-12,5 изготавливаются в 2-х исполнениях: с углом установки лопаток рабочего колеса 36° и 51 Вентиляторы I исполнения с углом установки 36° обозначаются ВО-46-130, вентиляторы 11 исполнения с углом установки 51° обозначаются ВО-46-130А.
Комплектация вентиляторов гибкими вставками круглыми по отдельному заказу.

НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА ВО-46-130 №4-12,5

Вентиляторы осевые применяются в системах вентиляции, воздушного отопления, а также для других санитарно-производственных целей.
Вентиляторы осевые ВО-46-130-02 с вертикальной осью вращения вместе с набором дополнительного оборудования могут быть установлены в системах подпора воздуха и обеспечивать прямую подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление и предотвращая поступление дыма в эти помещения.

ВО-46-130 №4-12,5 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВО46-130 №4-12,5 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м3, а также липких веществ и волокнистой пыли.
Температура перемещаемой среды не должна превышать +40°С. Температура окружающей среды от – 40°С до +40°С.
Вентиляторы предназначены для условиях умеренного климата (У) эксплуатации в 2-й категории размещения по ГОСТ 15150.
Допускается эксплуатация вентиляторов по 1-ой категории размещения при условии предохранения электродвигателя от атмосферных воздействий.

ТИПОРАЗМЕРЫ ВО-46-130 №4-12,5

Типоразмеры вентиляторов ВО-46-130 №4; ВО-46-130 №5; ВО-46-130 №5,6; ВО-46-130 №6,3; ВО-46-130 №7,1; ВО-46-130 №8; ВО-46-130 №9; ВО-46-130 №10; ВО-46-130 №11,2; ВО-46-130 №12,5.

ВЕНТИЛЯТОРЫ ОСЕВЫЕ ВО-46-130

Вентилятор осевой ВО-46-130-01 с горизонтальной осью вращения

Вентилятор осевой ВО-46-130-02 с вертикальной осью вращения

1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ ВО-46-130 №4-12,5

Обозначение вентилятора	Dк	D	D1	А	А1	в	81	L	н	Н1	d	L	n
Вентилятор ВО-46-130-4-01	400	404	430	194	125	440	396	267	602	300	7х10	134	10
Вентилятор ВО-46-130-4-02	400	404	430	–	–	–	–	540	335	–	7х10		12
Вентилятор ВО-46-130-5-01	500	504	530	240	170	525	481	353	704	350	7х10	134	10
Вентилятор ВО-46-130-5-02	500	504	530	–	–	–	–	640	425	–	7х10		12
Вентилятор ВО-46-130-5,6-01(А)	560	564	590	268	198	580	536	411	764	380	9х14	134	10
Вентилятор осевой ВО-46-130-5,6-02(А)	560	564	600	–	–	–	–	700	470	–	9х14		12
Вентилятор осевой ВО-46-130-6,3-01(А)	630	633	660	300	230	607	567	456	846,5	405	9х14	134	12
Вентилятор осевой ВО-46-130-6,3-02(А)	630	633	670	–	–	–	–	766	530	–	9х14		12
Вентилятор осевой ВО-46-130-7,1-01(А)	710	715	740	337	272	726	670	537	917,5	450	9х14	134	12
Вентилятор осевой ВО-46-130-7,1-02(А)	710	715	760	–	–	–	–	847	620	–	9х14		12
Вентилятор осевой ВО-46-130-8-01	800	805	830	375	310	810	770	559	993	492	9х14	224	12
Вентилятор осевой ВО-46-130-8-02	800	805	840	–	–	–	–	937	630	–	9х14		12
Вентилятор осевой ВО-46-130-9-01(А)	900	906	940	435	356	956	900	577	1117	565	9х14	224	16
Вентилятор осевой ВО-46-130-9-02(А)	900	906	945	–	–	–	–	1038	660	–	9х14		16
Вентилятор осевой ВО-46-130-10-01	1000	1005	1040	475	408	956	900	705	1235	610	9х14	224	16
Вентилятор осевой ВО-46-130-10-02	1000	1005	1045	–	–	–	–	1138	820	–	9х14		16
Вентилятор осевой ВО-46-130-11,2-01	1120	1127	1165	518	460	1080	1010	766	1368	680	12х18	224	18
Вентилятор осевой ВО-46-130-11,2-02	1120	1127	1170	–	–	–	–	1261	845	–	12х18		16
Вентилятор осевой ВО-46-130-12,5-01	1250	1259	1295	594	530	1125	1055	913	1433	745	12х18	224	18
Вентилятор осевой ВО-46-130-12,5-02	1250	1259	1295	–	–	–	–	1391	985	–	12х18		18

КОМПЛЕКТАЦИЯ ВЕНТИЛЯТОРОВ ВО46-130 №4-12,5 ЭЛЕКТРОДВИГАТЕЛЯМИ

Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	Масса вентилятора с двигателем max, кг		Масса вентилятора без двигателя max, кг
Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	с горизонтальной осью вращения	с вертикальной осью вращения	с горизонтальной осью вращения	с вертикальной осью вращения
Вентилятор осевой ВО46-130 №4	1500	0,37	1500	25,5	41	20	35,5
Вентилятор осевой ВО46-130 №5	1500	1,1	1500	45	52	34	40
Вентилятор осевой ВО46-130 №5,6	1500	2,2	1500	58	65	39	46
Вентилятор осевой ВО46-130 №6,3	1500	4	1500	80	86	44	53
Вентилятор осевой ВО46-130 №6,3	1500	5,5	1500	95,5	110	44	53
Вентилятор осевой ВО46-130 №7,1	1500	7,5	1500	142	152	71	80
Вентилятор осевой ВО46-130 №8	1000	4	1000	134	150	85	92
Вентилятор осевой ВО46-130 №8	1500	11	1500	172	186	85	92
Вентилятор осевой ВО46-130 №9	1000	7,5	1000	186	190	100	104
Вентилятор осевой ВО46-130 №10	1000	11,0	1000	269	274	154	159
Вентилятор осевой ВО46-130 №11,2	1000	18,5	1000	350	361	170	181
Вентилятор осевой ВО46-130 №12,5	1000	30,0	1000	513	519	215	221

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО46-130 №4-12,5

Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
Осевой вентилятор ВО46-130 №4	50	1500	101	79	82	99	100	97	91	88	78

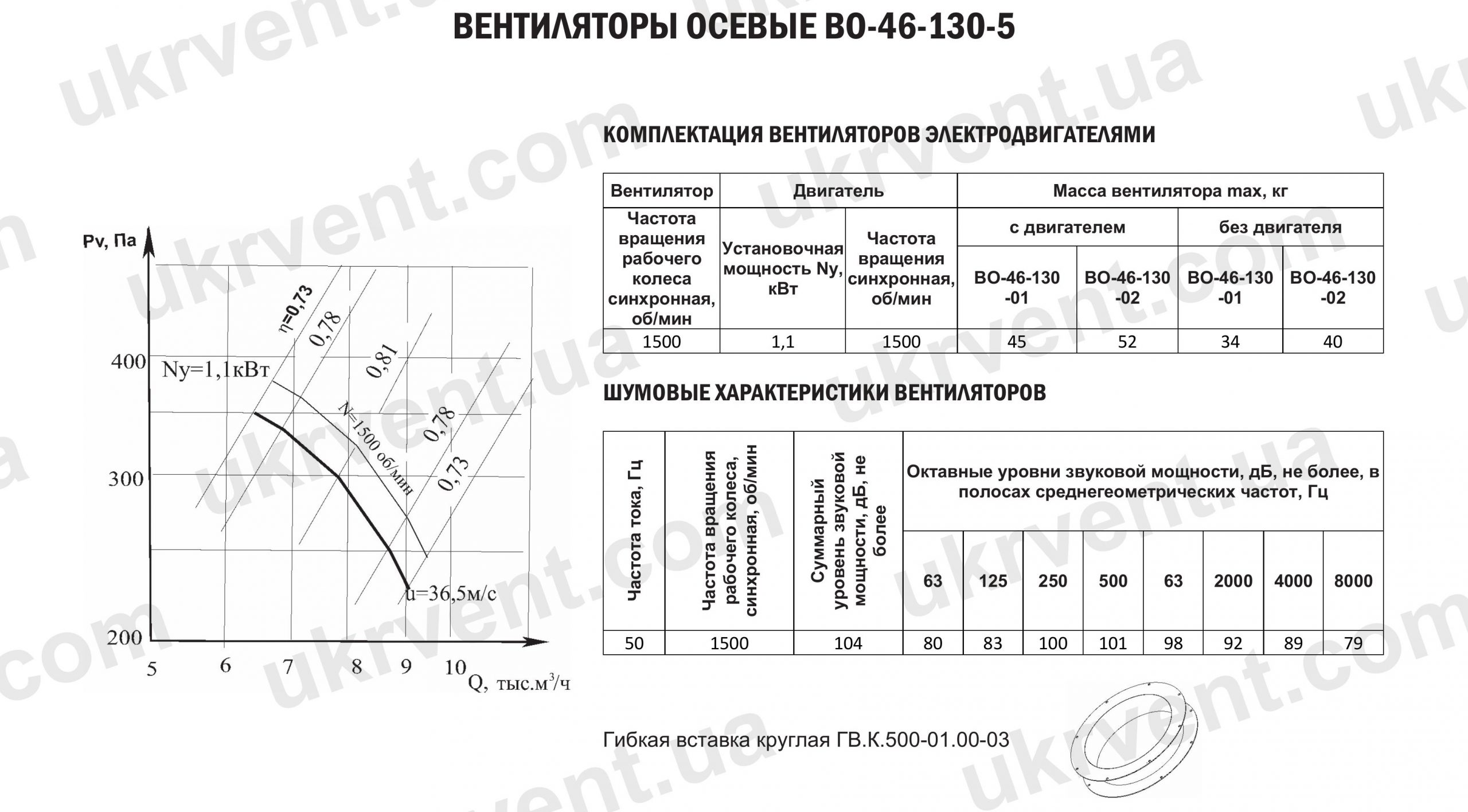

Осевой вентилятор ВО46-130 №5	50	1500	104	80	83	100	101	98	92	89	79

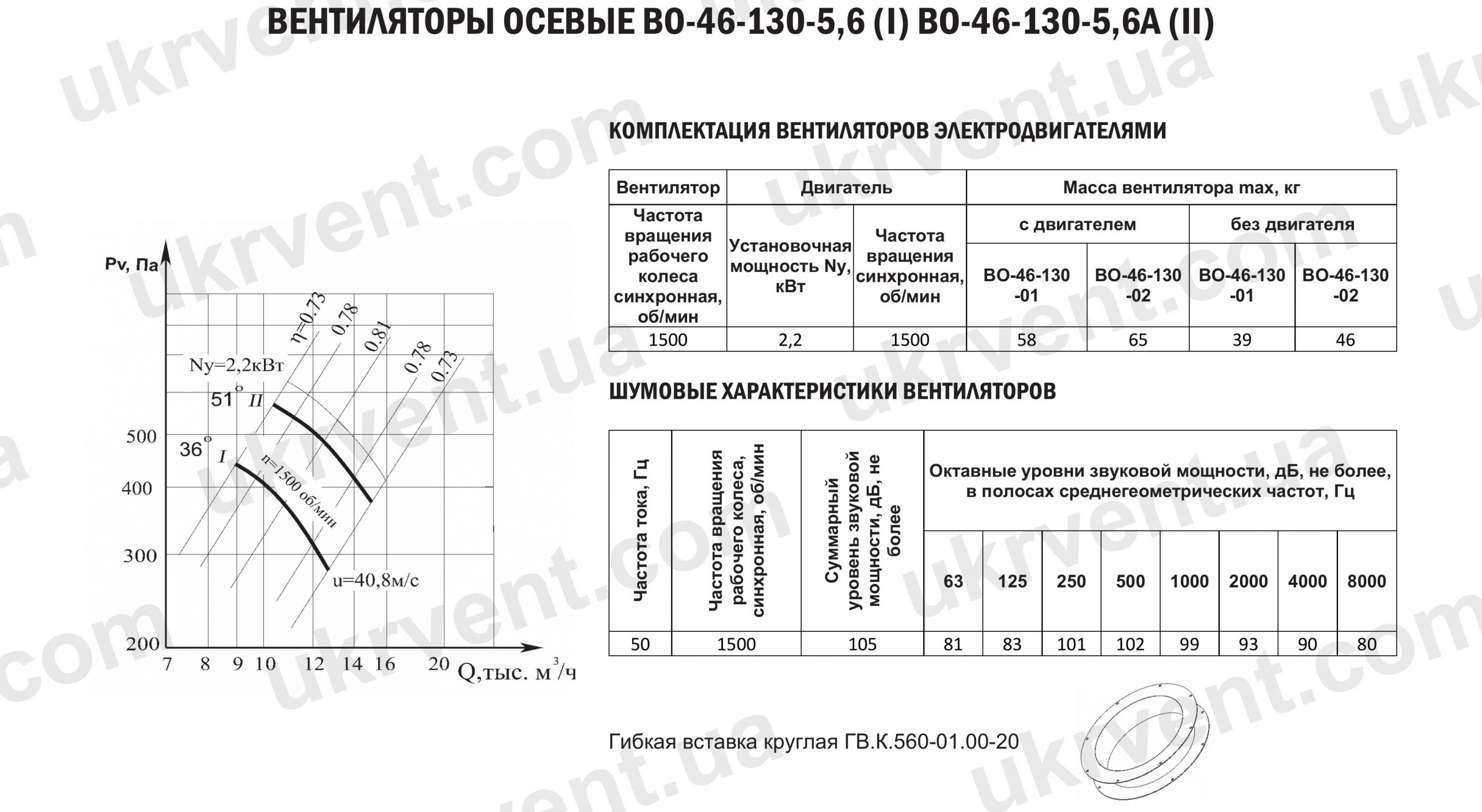

Осевой вентилятор ВО46-130 №5,6	50	1500	105	81	83	101	102	99	93	90	80

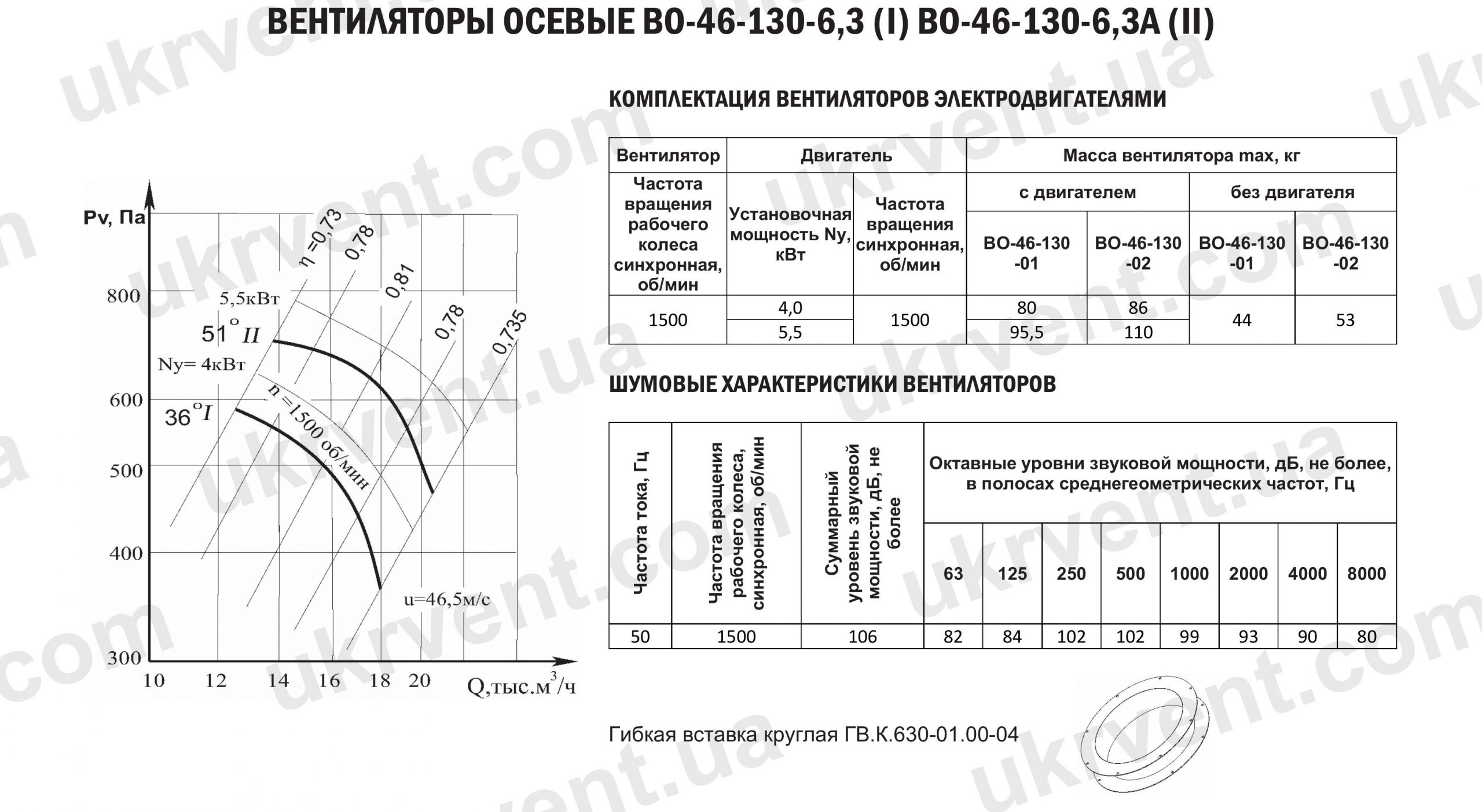

Осевой вентилятор ВО46-130 №6,3	50	1500	106	82	84	102	102	99	93	90	80

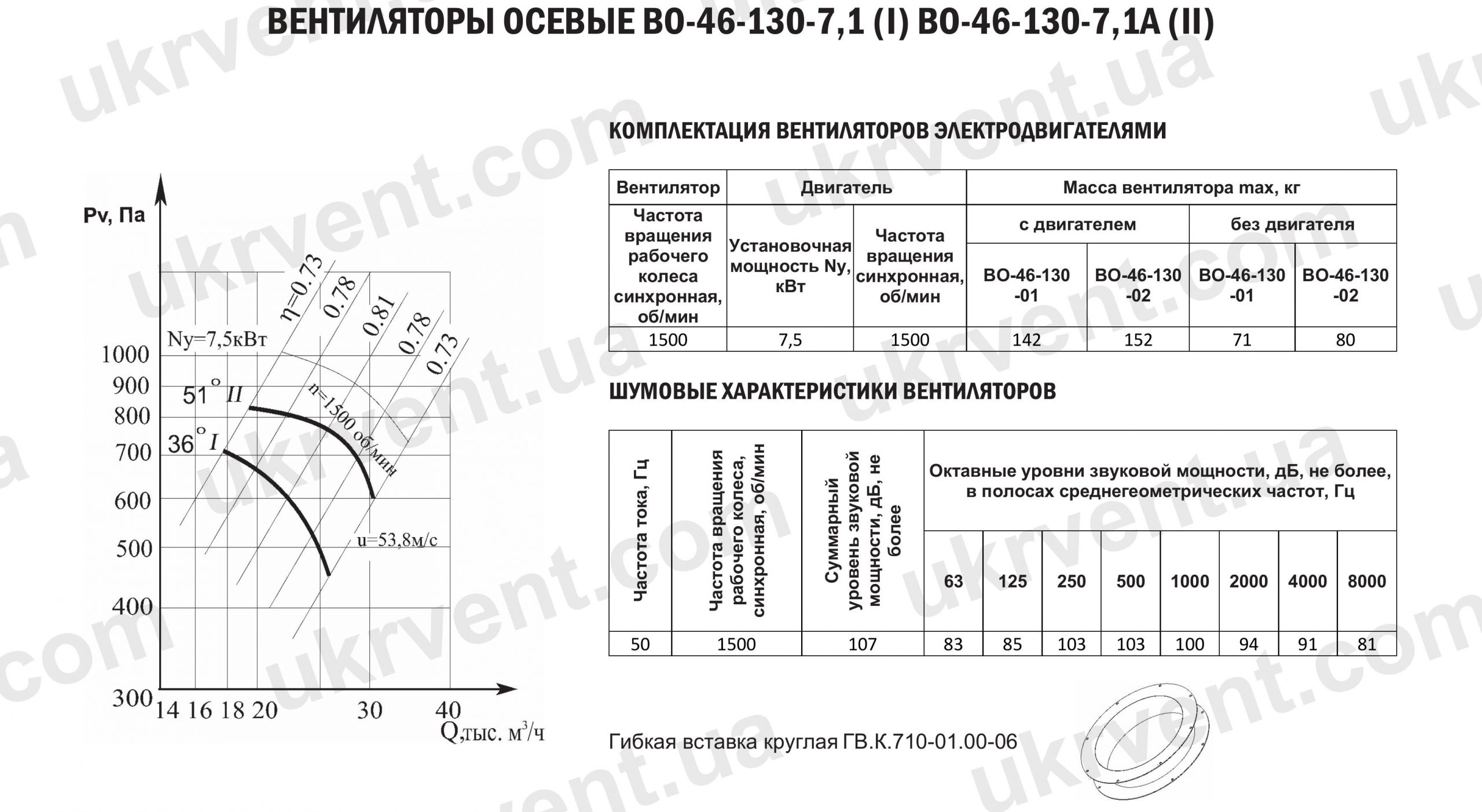

Осевой вентилятор ВО46-130 №7,1	50	1500	107	83	85	103	103	100	94	91	81

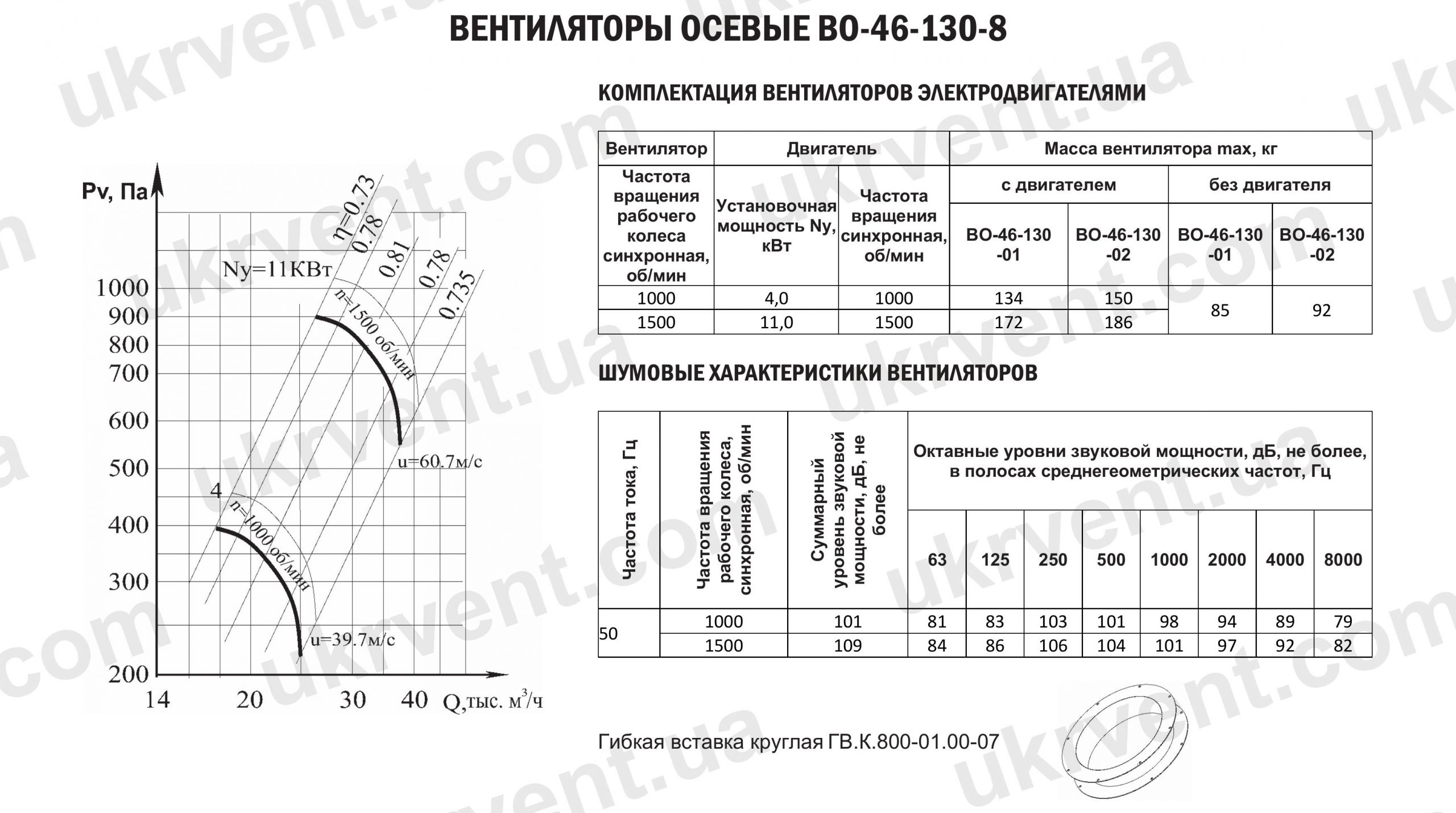

Осевой вентилятор ВО46-130 №8	50	1000	101	81	83	103	101	98	94	89	79
Осевой вентилятор ВО46-130 №8	50	1500	109	84	86	106	104	101	97	92	82

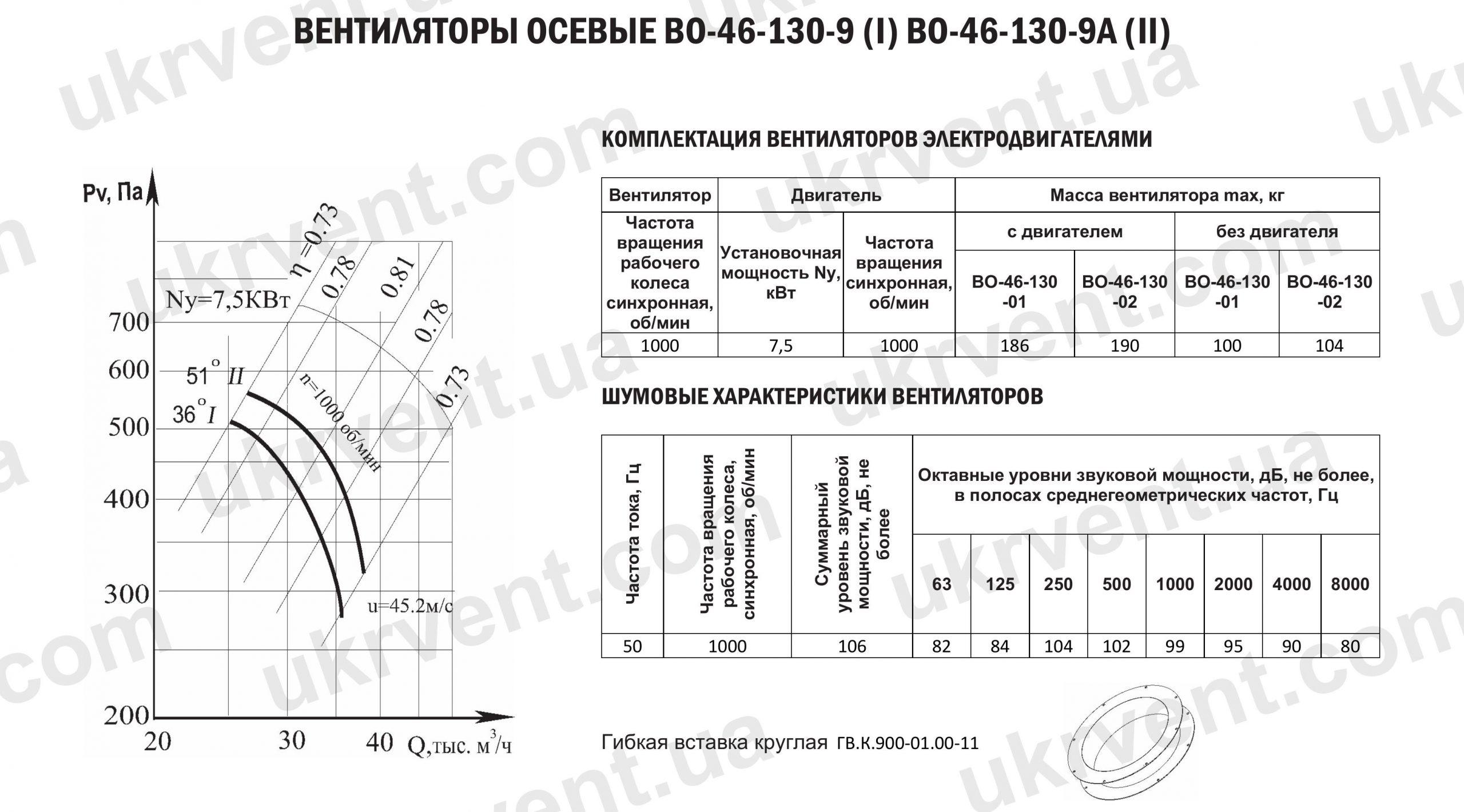

Осевой вентилятор ВО46-130 №9	50	1000	106	82	84	104	102	99	95	90	80

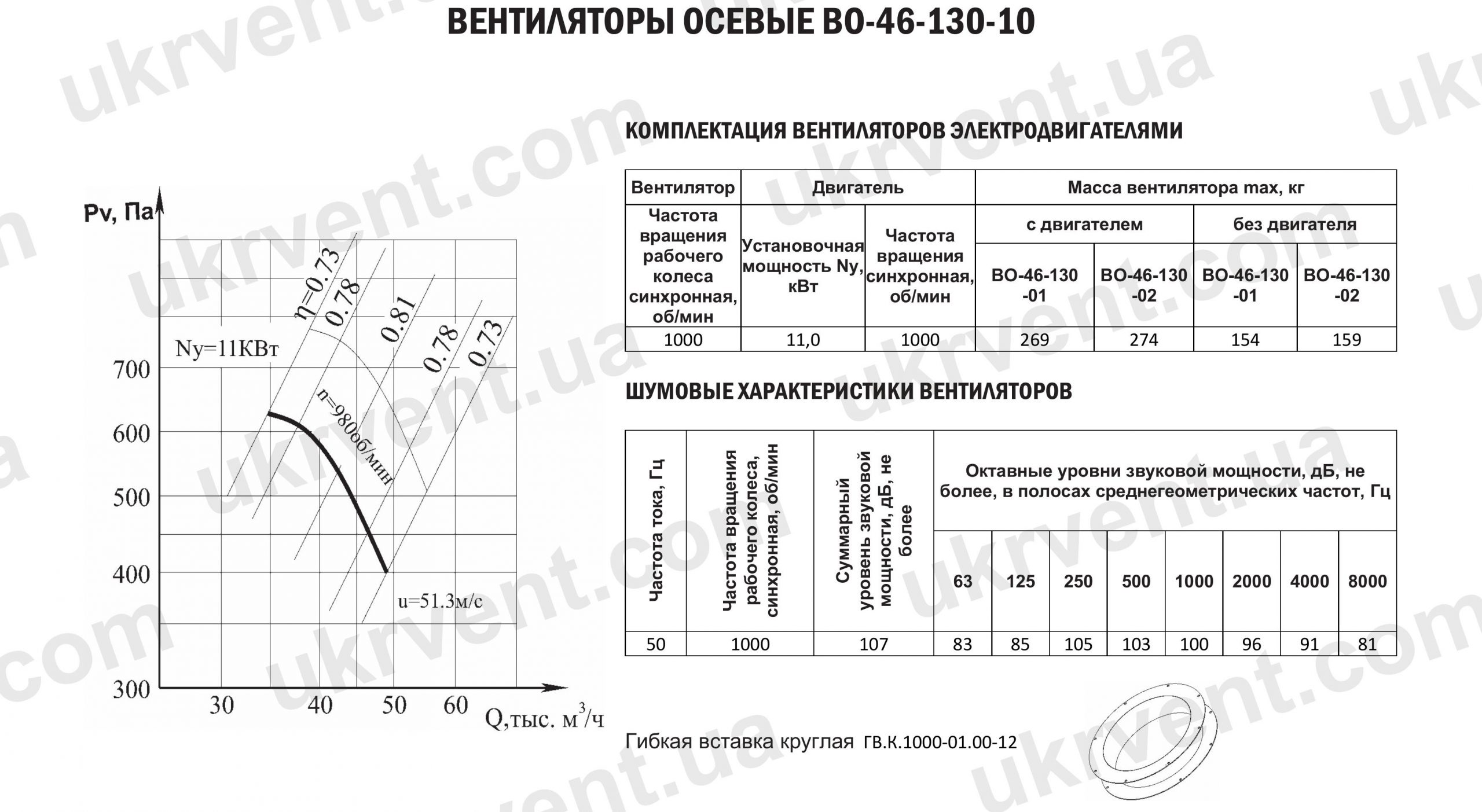

Осевой вентилятор ВО46-130 №10	50	1000	107	83	85	105	103	100	96	91	81

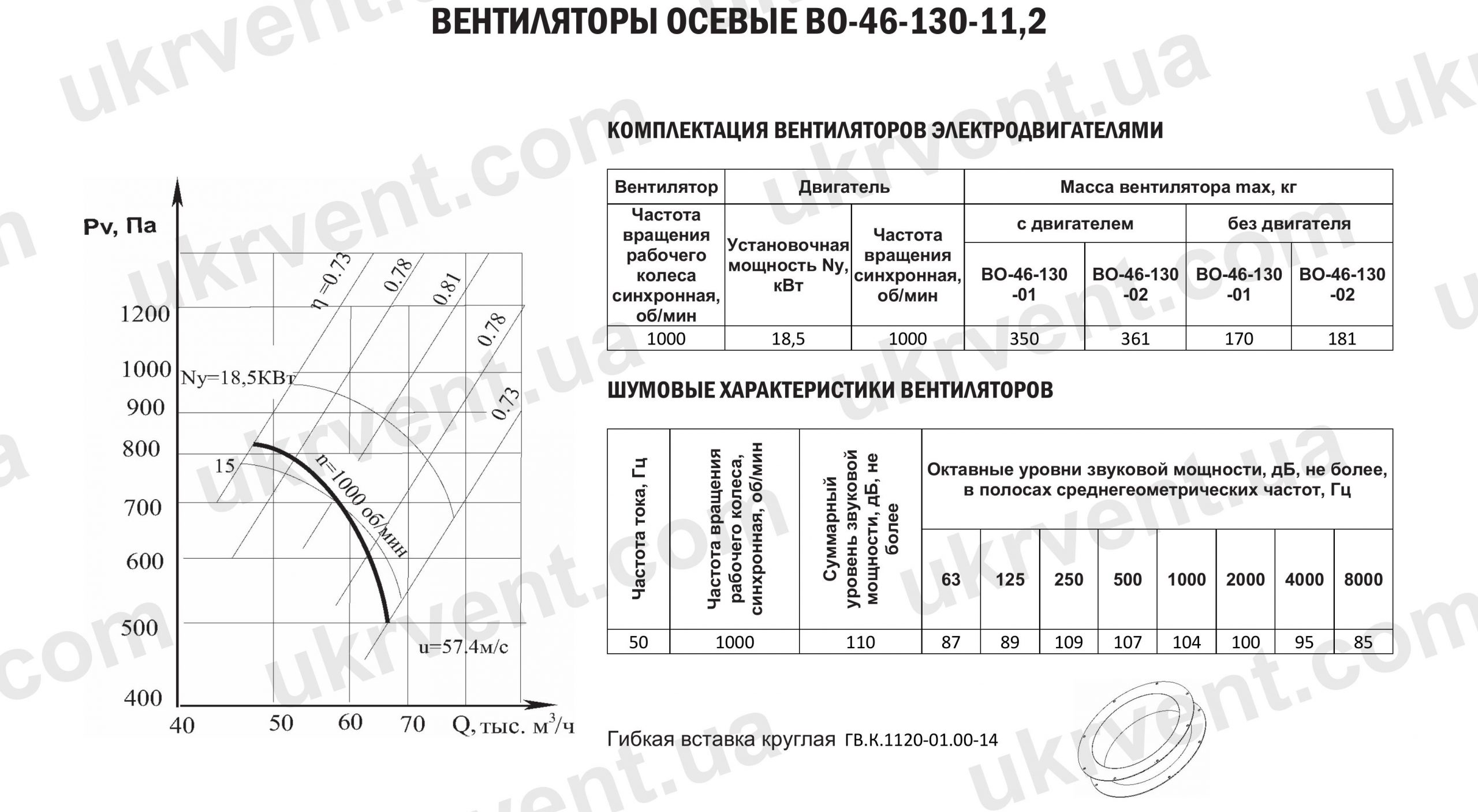

Осевой вентилятор ВО46-130 №11,2	50	1000	110	87	89	109	107	104	100	95	85
Осевой вентилятор ВО46-130 №12,5	50	1000	114	89	91	111	109	106	102	97	87
