Вентиляторы осевые ВО-46-130-12,5

Вентиляторы ВО-46-130 №4-12,5

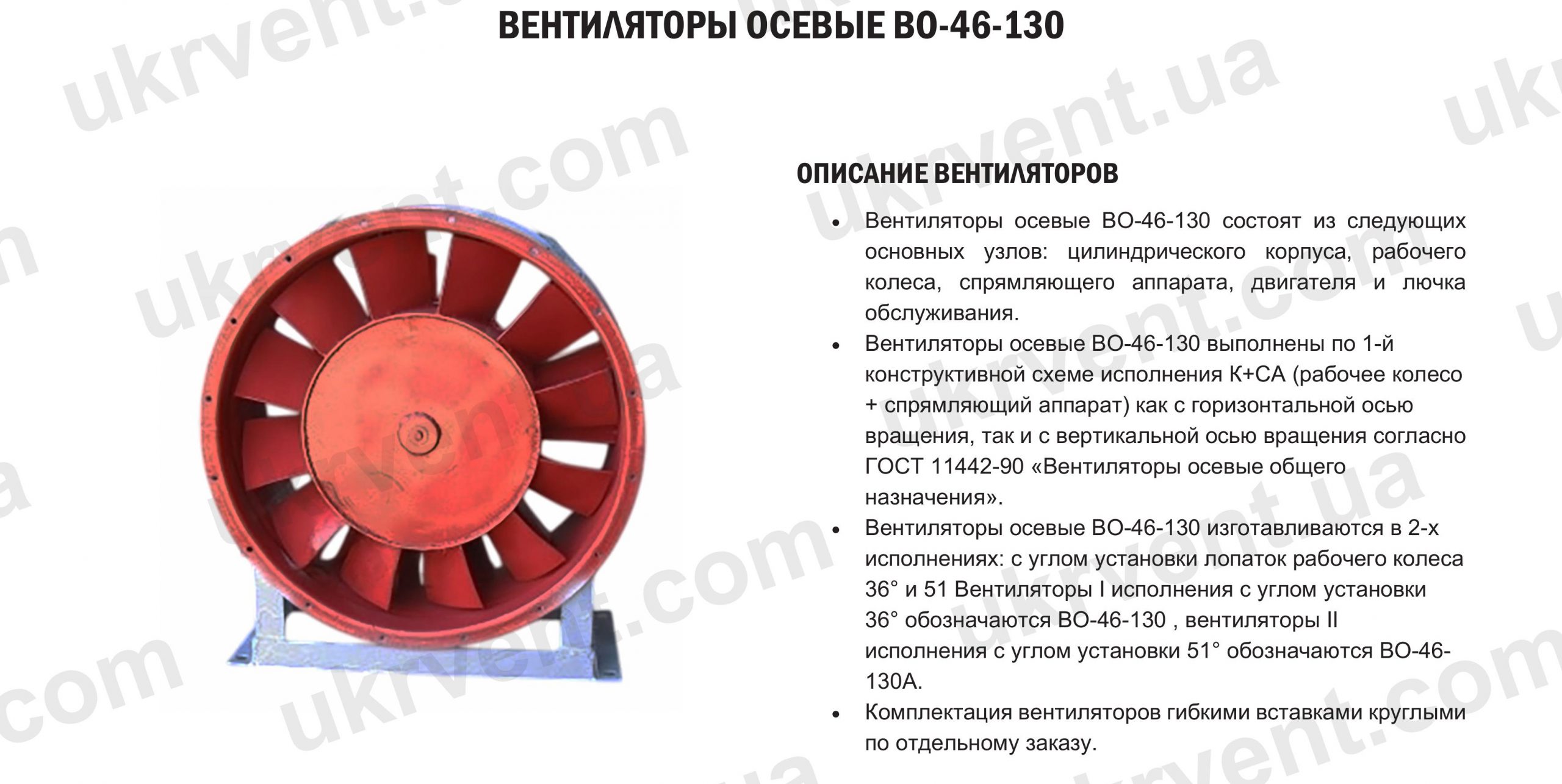

Осевые вентиляторы ВО-46-130-12,5 производства «Укрвентсистемы» представляют собой надежные промышленные агрегаты среднего давления, предназначенные для перемещения больших объемов воздуха и неагрессивных газовых смесей. Благодаря оптимальной конструкции и высокому КПД данные агрегаты нашли применение в системах вентиляции, кондиционирования и отопления, а также в технологических процессах на различных производственных предприятиях. Они используются там, где требуется стабильная подача воздуха без необходимости формирования высокого напора, что позволяет эффективно решать задачи по охлаждению оборудования и обеспечению комфортных климатических условий в помещениях.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРА ВО-46-130 №12,5

Данные вентиляторы успешно внедряются в следующих областях:

Промышленная вентиляция и кондиционирование: обеспечение необходимого воздухообмена в цехах, складах и производственных цехах.
Системы климат-контроля в коммерческих и жилых зданиях: поддержание оптимального микроклимата в офисах, торговых центрах и многоэтажных домах.
Агротехнические комплексы: применение в теплицах, овощехранилищах, а также в помещениях для содержания животных (птичники, коровники) с целью создания благоприятного микроклимата.
Технологические процессы: использование в градирнях, сушильных и покрасочных камерах, холодильных установках, а также в сварочных комплексах, где важна стабильность воздушного потока.
Общественное питание и пищевая промышленность: создание систем обеспечения притока свежего воздуха, предотвращающих образование конденсата и обеспечивающих санитарные условия.

Особое внимание уделяется исполнениям с вертикальной осью вращения (например, ВО-46-130-12,5-02), которые применяются для создания избыточного давления в системах подпора воздуха, обеспечивая подачу наружного воздуха в лифтовые шахты и лестничные площадки, что критически важно при пожарной безопасности.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВО-46-130-12,5

Материалы изготовления: основной материал – углеродистая сталь с антикоррозийным покрытием или нержавеющая сталь по специальному заказу, что гарантирует долговечность и устойчивость к агрессивным условиям эксплуатации.

Способы монтажа: фланцевое или опорное крепление обеспечивает гибкость установки агрегата в системах различной конфигурации.

Эти параметры подтверждают высокую технологичность вентилятора и его универсальность при использовании в различных отраслях.

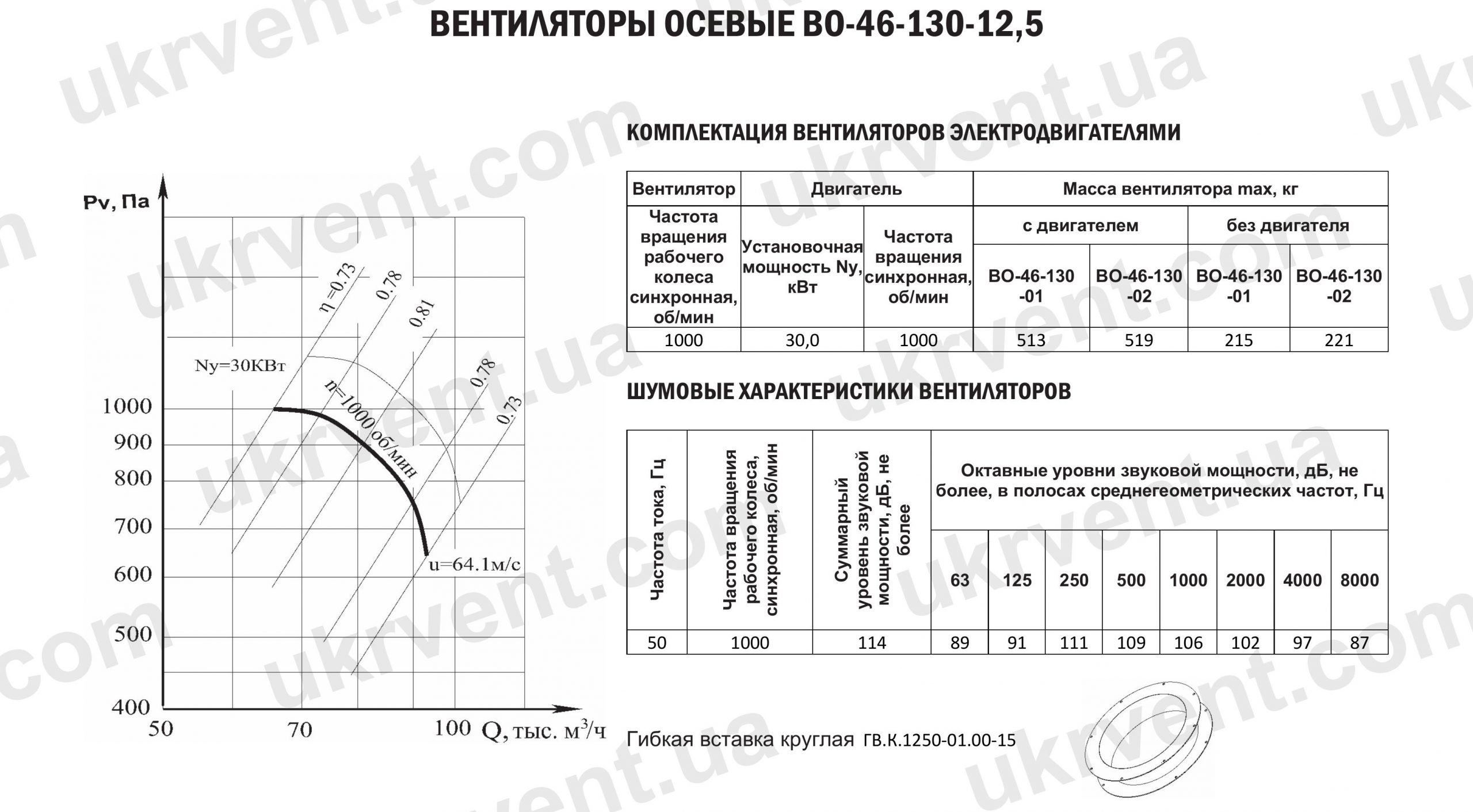

Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	Масса вентилятора с двигателем max, кг		Масса вентилятора без двигателя max, кг
				с горизонтальной осью вращения	с вертикальной осью вращения	с горизонтальной осью вращения	с вертикальной осью вращения
Вентилятор осевой ВО46-130 №12,5	1000	30,0	1000	513	519	215	221

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО-46-130 №10

Современные разработки в области шумоподавления применяются и в модели ВО-46-130-12,5. Конструкция агрегата предусматривает использование специальных гибких вставок, виброизоляторов и шумоизолирующих кожухов, что позволяет достичь следующих показателей:

Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
Осевой вентилятор ВО46-130 №12,5	50	1000	114	89	91	111	109	106	102	97	87

Конструкция вентилятора соответствует требованиям ГОСТ 31293-2005, что гарантирует соответствие стандартам по шумовому спектру.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ВО-46-130-12,5

Основу конструкции вентилятора составляет цилиндрический корпус, обеспечивающий равномерное распределение потока воздуха. Вентилятор включает следующие ключевые узлы:

Рабочее колесо: формирует и передает воздушный поток, оптимизировано для достижения высокого КПД.
Спрямляющий аппарат: улучшает аэродинамические характеристики, снижает турбулентность и повышает стабильность работы.
Электродвигатель: надежный приводной механизм, обеспечивающий стабильное вращение рабочего колеса.

В зависимости от требований заказчика вентилятор выпускается в двух исполнениях по углу установки лопаток рабочего колеса:

I исполнение (36°) – ВО-46-130-12,5-I;
II исполнение (51°) – ВО-46-130-12,5-II.

Данная модульность конструкции позволяет адаптировать агрегат под конкретные условия эксплуатации.

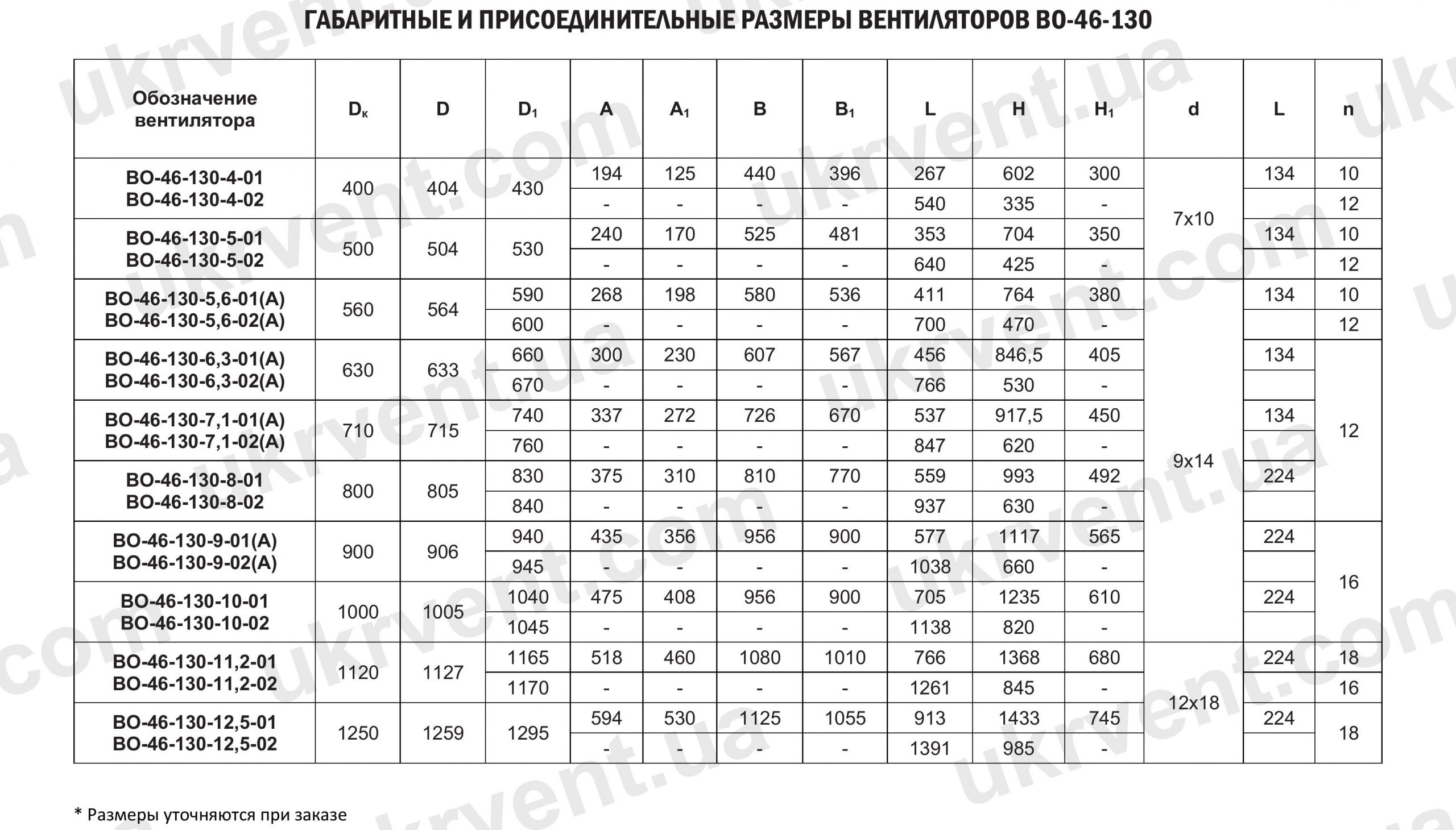

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРА ВО 46-130 №12,5

Точные размеры вентилятора зависят от выбранной модификации. Основные габаритные параметры включают. Наличие чертежей и подробной документации позволяет легко подобрать оптимальное решение для конкретной задачи.

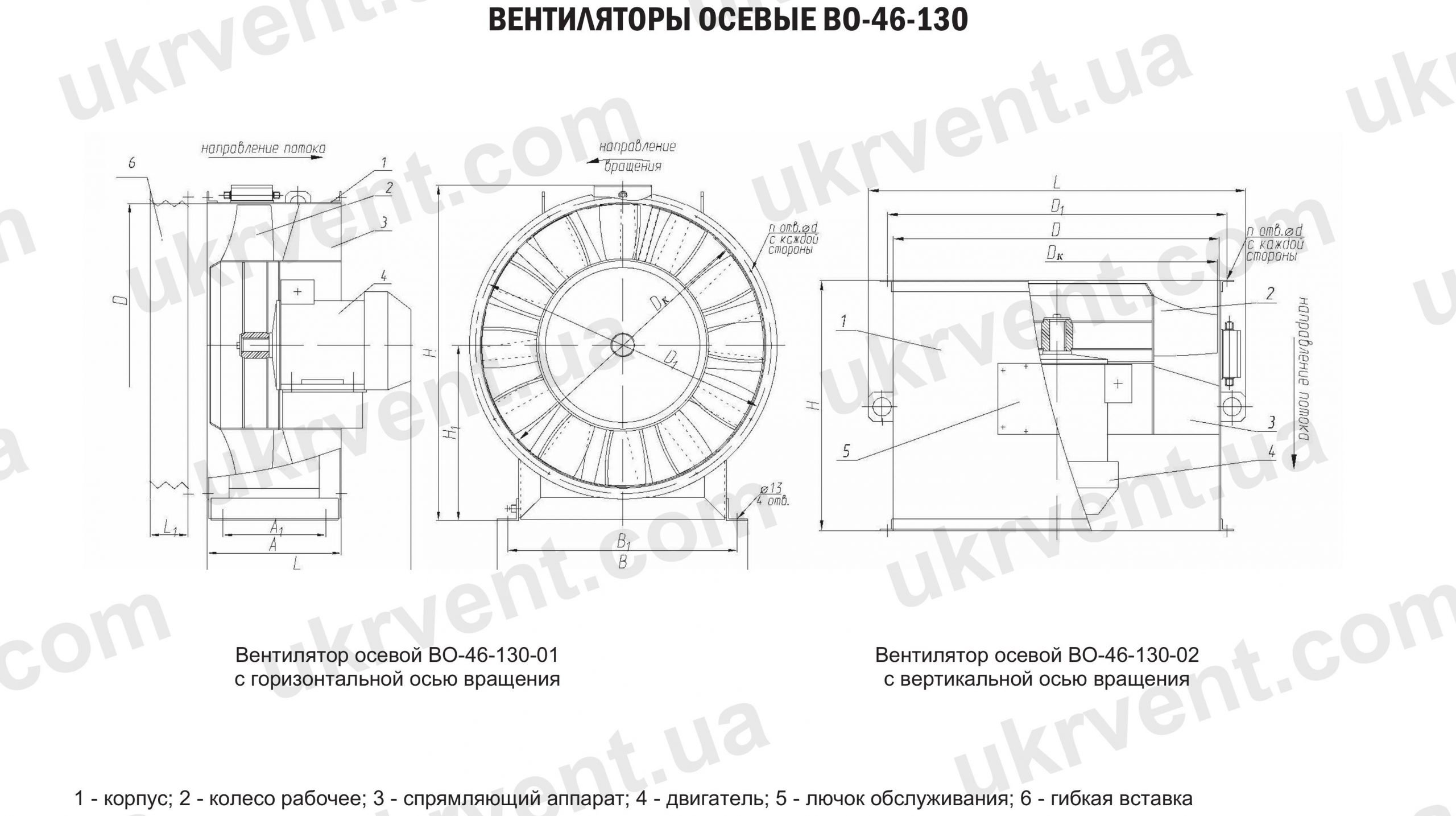

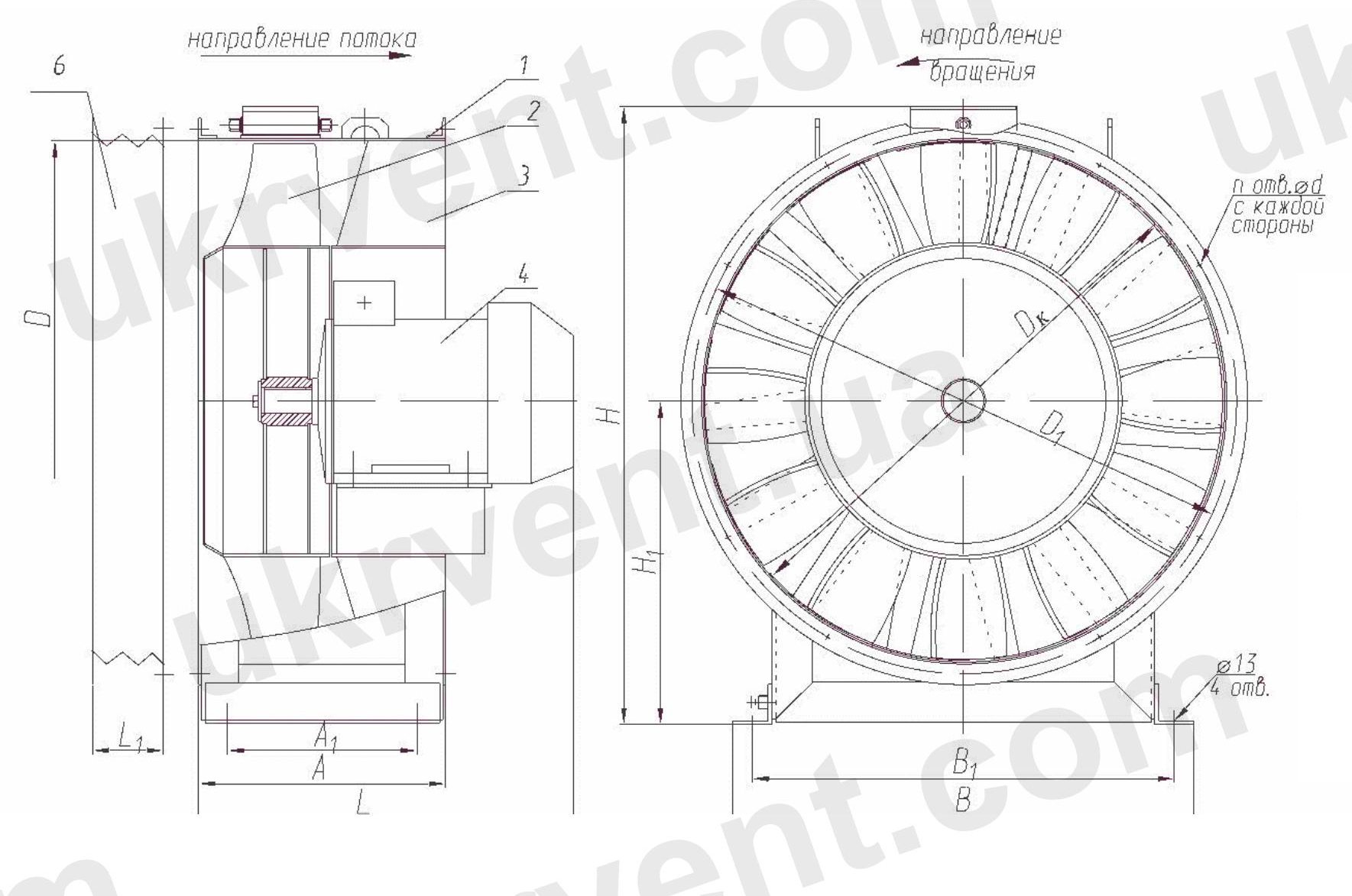

Вентилятор осевой ВО-46-130-11,2-01 с горизонтальной осью вращения

Вентилятор осевой ВО-46-130-11,2-02 с вертикальной осью вращения

1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка

Обозначение вентилятора	Dк	D	D1	А	А1	в	81	L	н	Н1	d	L	n
Вентилятор осевой ВО-46-130-12,5-01	1250	1259	1295	594	530	1125	1055	913	1433	745	12х18	224	18
Вентилятор осевой ВО-46-130-12,5-02	1250	1259	1295	–	–	–	–	1391	985	–	12х18		18

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЕВОГО ВЕНТИЛЯТОРА ВО46-130-12,5

Аэродинамика агрегата является одним из ключевых факторов, влияющих на эффективность его работы:

Q – производительность по воздуху, измеряемая в 10³ м³/ч;

Pv – полное давление, выраженное в Паскалях (Па);

η – коэффициент полезного действия (КПД);

n – частота вращения рабочего колеса, в об/мин;

N – потребляемая мощность двигателя, в кВт.

Производительность вентилятора ВО 46-130 №12,5 позволяет эффективно обслуживать большие объемы воздуха.Коэффициент полезного действия (η): достигает 81%, что свидетельствует о высокой энергоэффективности конструкции. Частота вращения (n) и потребляемая мощность (N): соответствуют современным требованиям по снижению энергетических затрат и повышению эксплуатационной надежности.

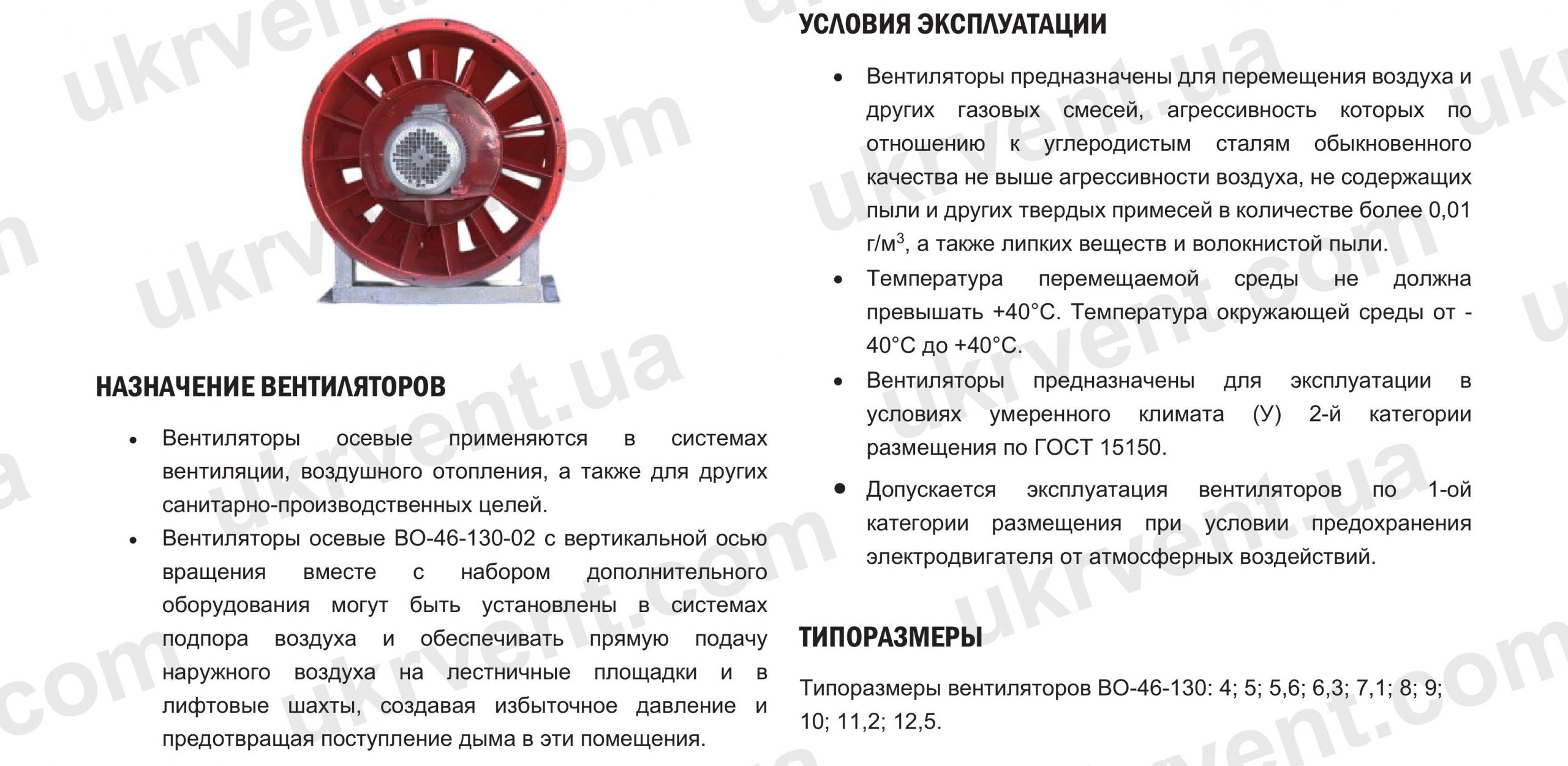

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ОСЕВОГО ВО 46-130 №12,5

Вентиляторы ВО-46-130-12,5 предназначены для работы в условиях умеренной агрессивности среды. Эксплуатация возможна при следующих условиях:

Температура перемещаемой среды: до +40°C;
Температура окружающей среды: от -40°C до +40°C;
Максимальная запыленность воздуха: не превышает 0,01 г/м³;

В присутствии липких, волокнистых веществ или твердых частиц концентрация которых превышает допустимые нормы – эксплуатация не допускается.

При установке вентилятора осевого в зонах с повышенными требованиями к защите электродвигателя от атмосферных воздействий предусмотрены специальные кожухи и дополнительные защитные элементы, что обеспечивает долговечность и стабильность работы системы.

Промышленный осевой вентилятор ВО-46-130-12,5 от «Укрвентсистемы» – это высокотехнологичное, энергоэффективное и надежное решение для перемещения воздуха в самых разнообразных системах вентиляции и кондиционирования. Благодаря универсальности конструкции, модульности исполнения и возможности дополнительного оснащения агрегат легко адаптируется под специфические нужды заказчиков. Современные технические характеристики, низкий уровень шума, превосходная аэродинамика и строгий контроль качества производства делают этот вентилятор оптимальным выбором для применения в промышленности, коммерческих и жилых объектах. Надежность, долговечность и экономичность работы устройства подтверждаются соответствием современным ГОСТам и международным стандартам, что позволяет смело рекомендовать ВО-46-130-12,5 для реализации сложнейших инженерных проектов и создания комфортного микроклимата в любых условиях.
