Вентилятор дутьевой дымосос ВДН-17БК – это высокоэффективная центробежная тягодутьевая машина одностороннего всасывания, предназначенная для подачи воздуха в топки стационарных паровых и водогрейных котлов. Также применяется для отвода продуктов сгорания и создания устойчивой тяги в котельных установках, ТЭЦ, промышленных печах и других технологических агрегатах. Производится предприятием «Укрвентсистемы» с учетом современных требований к энергоэффективности и ресурсоёмкости оборудования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-17БК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-17БК	60	2781	284	85	750	3078
ВДН-17БК	79	4911	501	85	1000	3078
ВДН-17БК	118	11050	1126	85	1500	3078

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-17БК

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВДН-17БК	0, 15, 30, 45	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1700	626	2498	817	842	842	309	670	650	650	890
	60, 5, 0, 05, 20, 35	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1500	626	2498	817	842	842	309	670	650	650	890
	150, 65, 80, 95, 10	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1300	626	2498	817	842	842	309	670	650	650	890
	225, 240, 255	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1100	626	2498	817	842	842	309	670	650	650	890
	270	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1100	626	2498	817	842	842	309	670	800	1800	890

*Размеры даны справочно

ОБЛАСТЬ ПРИМЕНЕНИЯ ДЫМОСОСОВ ТИПА ВДН-17БК

ВДН-17БК используется:

для нагнетания воздуха в топочные камеры котлов среднего и крупного класса;
в составе систем удаления отработанных газов и дыма;
в промышленных вентиляционных системах, где необходима транспортировка больших объёмов воздуха при умеренной температуре;
в технологических установках с постоянным рабочим циклом, включая металлургические, химические, цементные и деревообрабатывающие предприятия;
в системах кондиционирования и воздухообмена производственных помещений.

Допускается эксплуатация в качестве элемента воздуходувных установок при температуре транспортируемого воздуха до +100 °C, при условии соответствия материалов деталей характеристикам среды.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И СТАНДАРТЫ

Температурный диапазон рабочей среды: от –30°С до +80°С (в стандартном исполнении);
Установка возможна как внутри помещений, так и под навесом на открытом воздухе;
Соответствие макроклиматическим условиям У и Т категорий размещения по ГОСТ 15150-69;
Изготовление возможно в жаростойком, нержавеющем или взрывозащищённом исполнении по ДНАОП 0.00-1.18-98.

ТИПЫ И ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА ВДН-17БК

Варианты конструктивного исполнения:

ВДН-К – усиленный подшипниковый узел на двух опорах, улучшенная система смазки;
ВДН-Б – усиленная бронелистами конструкция корпуса и защита рабочих лопаток от абразивного износа.

Доступны модификации:

правого и левого вращения;
углы поворота корпуса: от 0° до 270° с шагом 15°, что упрощает монтаж в замкнутых пространствах.

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

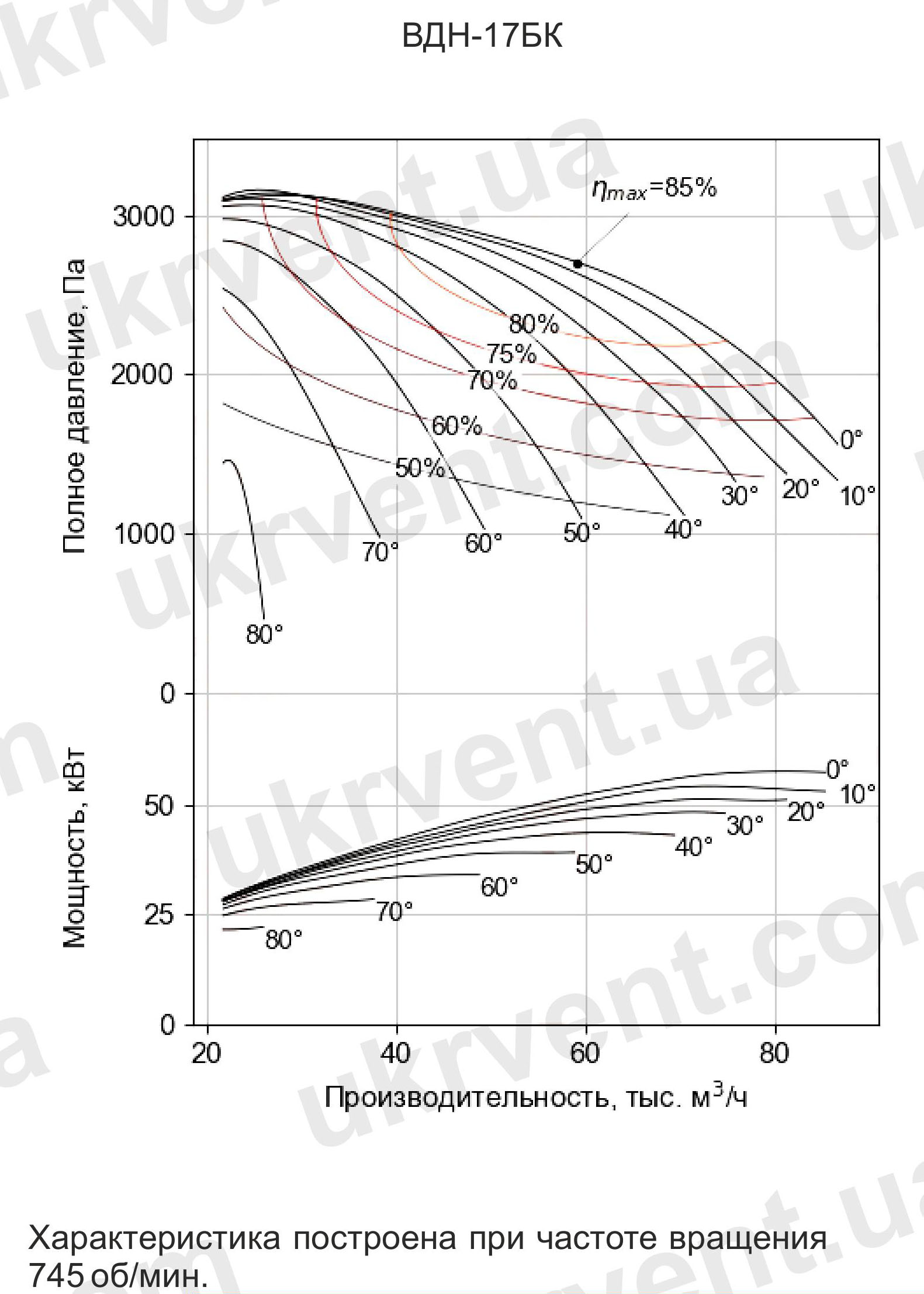

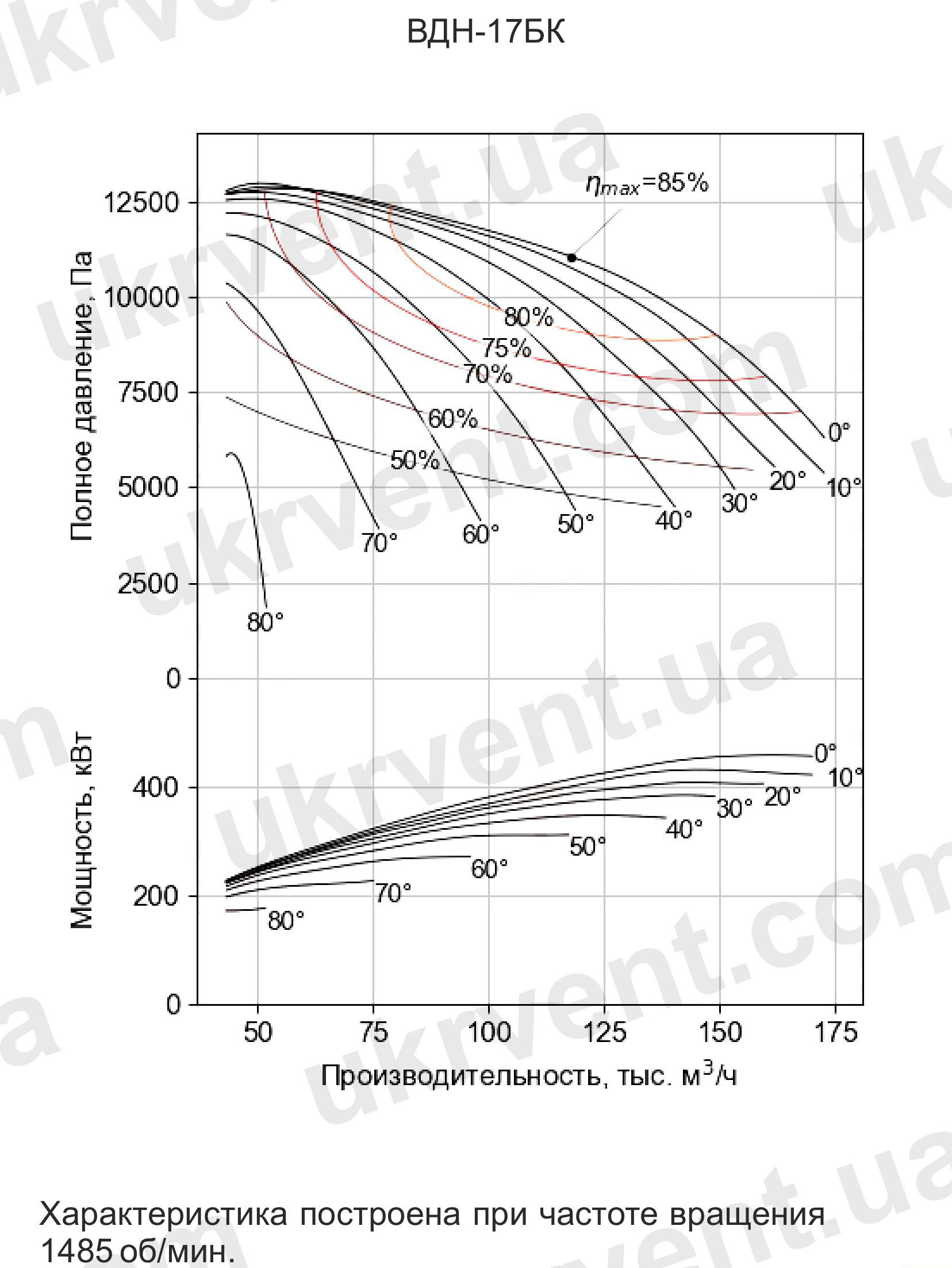

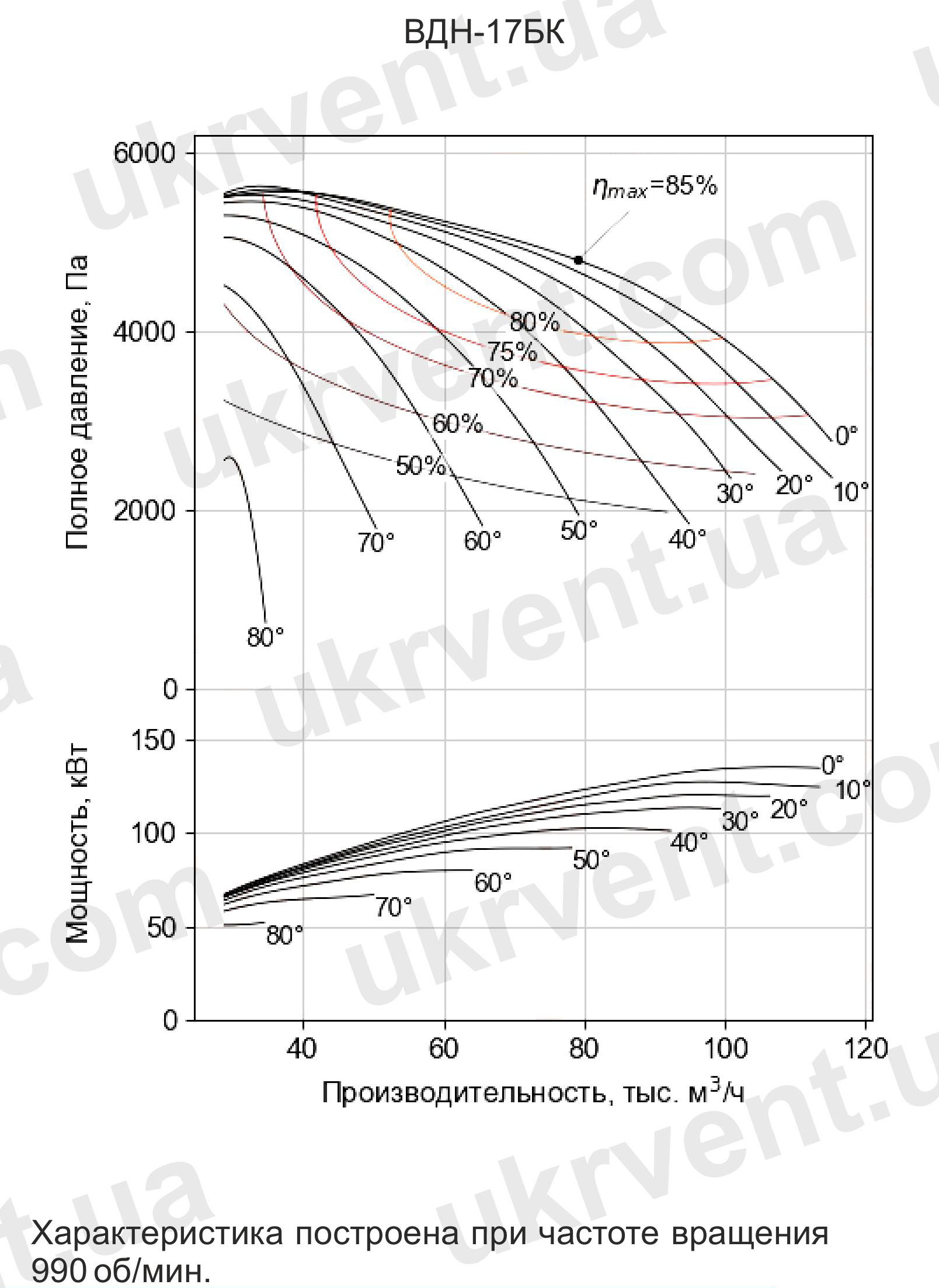

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

СХЕМА ИСПОЛНЕНИЯ 3 – НАДЁЖНОСТЬ ПРИ НЕПРЕРЫВНОЙ РАБОТЕ

Согласно Схеме 3, рабочее колесо устанавливается на промежуточный вал, соединённый с электродвигателем через эластичную муфту. Это исключает прямую нагрузку на вал двигателя, снижая износ и вибрации, особенно при длительной эксплуатации. Такое решение повышает устойчивость оборудования к динамическим нагрузкам и увеличивает общий межремонтный интервал.

ОСНОВНЫЕ УЗЛЫ КОНСТРУКЦИИ ВДН-17БК

Рабочее колесо – сварная крыльчатка с радиальными лопатками, изготовленная из углеродистой или нержавеющей стали;
Ходовая часть – включает вал, подшипниковые узлы, соединительную муфту и основание;
Улитка – спиралевидный кожух из листовой стали с оребрёнными торцевыми стенками, обеспечивает направленный выход потока;
Воронка всасывающая – формирует равномерный вход воздуха в зону крыльчатки;
Осевая направляющая аппаратура – регулирует параметры входного потока и стабилизирует рабочий режим.

Каждый узел может быть доработан по индивидуальному техническому заданию заказчика.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Возможность интеграции с газоочистными системами;
Подбор и расчет характеристик по индивидуальному проекту;
Снабжение полной технической документацией, чертежами, схемами подключения;
Поставка запасных частей, включая подшипники, муфты, лопатки и корпусные элементы.

ПРЕИМУЩЕСТВА ВЫБОРА ВЕНТИЛЯТОРА ВДН-17БК ОТ «УКРВЕНТСИСТЕМЫ»

Высокая надёжность и износостойкость при круглосуточной эксплуатации;
Простота монтажа и обслуживания за счёт модульной конструкции;
Гарантированная совместимость с отечественными и импортными котельными агрегатами;
Наличие сертификатов соответствия и протоколов испытаний;
Оптимальное соотношение цены и производительности при низкой себестоимости эксплуатации.

Закажите дутьевой вентилятор ВДН-17БК производства «Укрвентсистемы» — и получите промышленное решение, соответствующее самым строгим требованиям надёжности, безопасности и долговечности.

Для расчета производительности, подбора модификации и получения техдокументации — обращайтесь к техническому отделу компании.
