ВЕНТИЛЯТОРЫ МЕЛЬНИЧНЫЕ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ВМ-18ПКВНЖ И ВМ-18АКНЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Мельничные вентиляторы специального назначения ВМ-18ПКВНЖ и ВМ-18АКНЖ из нержавеющей стали разработаны для пневматической транспортировки угольной пыли в системах пылеприготовления на котельных установках, работающих на твёрдом топливе. Эти агрегаты относятся к классу одностороннего всасывания и конструктивно адаптированы к повышенной абразивной нагрузке, возникающей при транспортировке высокораздроблённого твёрдого топлива.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Вентиляторы ВМ-18ПКВНЖ и ВМ-18АКНЖ применяются:

• в топливоподающих системах пылеугольных котлов;
• на ТЭС и промышленных энергетических установках;
• в системах пневмотранспорта с агрессивными средами.

Рабочая среда — запылённый воздушно-пылевой поток с концентрацией угольной пыли до 80 г/м³. Конструкция из коррозионностойкой стали позволяет применять оборудование в агрессивной газовой среде, при этом вентиляторы демонстрируют устойчивую работу в температурном диапазоне от -30°C до +200°C.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВМ-18ПКВНЖ и ВМ-18АКНЖ

Мельничные вентиляторы ВМ-18ПКВНЖ и ВМ-18АКНЖ изготавливаются в климатическом исполнении У и Т по категории размещения 1 согласно ГОСТ 15150-69. Это означает возможность эксплуатации как в помещении, так и на открытых площадках.

Пуск вентилятора допускается при температуре воздуха внутри корпуса не ниже -30°C. Максимально допустимая температура пылевоздушной смеси на входе в вентилятор составляет +200°C. Рабочая зона оборудования должна быть защищена от попадания конденсата и атмосферных осадков при длительной остановке.

ИСПОЛНЕНИЯ И ОБОЗНАЧЕНИЯ ВМ-18ПКВНЖ и ВМ-18АКНЖ

• Индекс «К» — обозначает усиленную ходовую часть с двухопорной подшипниковой системой, рассчитанной на длительную работу в тяжёлых условиях.
• Индекс «А» — указывает на аэродинамическую схему исполнения.
• Индекс «НЖ» — материал исполнения: нержавеющая жаростойкая сталь, устойчивая к химической и абразивной нагрузке.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Направление вращения мельничного вентилятора определяется со стороны электродвигателя:

• Правое вращение — спираль корпуса направлена по часовой стрелке;
• Левое вращение — спираль направлена против часовой стрелки.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

• Применение нержавеющей стали гарантирует коррозионную стойкость, термостойкость и устойчивость к износу.
• Надёжная подшипниковая система с масляным охлаждением увеличивает срок службы оборудования.
• Возможность адаптации конструкции под нестандартные условия — давление, температура, габариты.
• Производство на сертифицированном оборудовании с контролем на каждом этапе.

ПРОИЗВОДИТЕЛЬ — ГАРАНТИЯ КАЧЕСТВА

Завод «Укрвентсистемы» разрабатывает и поставляет промышленные вентиляторы по индивидуальному техническому заданию заказчика. Вентиляторы ВМ-18ПКВНЖ и ВМ-18АКНЖ изготавливаются в строгом соответствии с требованиями нормативной документации. По запросу возможна поставка с комплектом запасных узлов и узлов контроля вибрации.

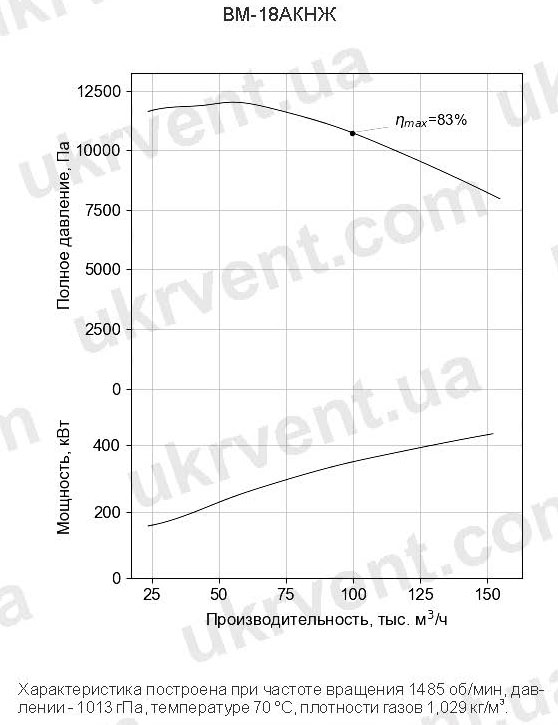

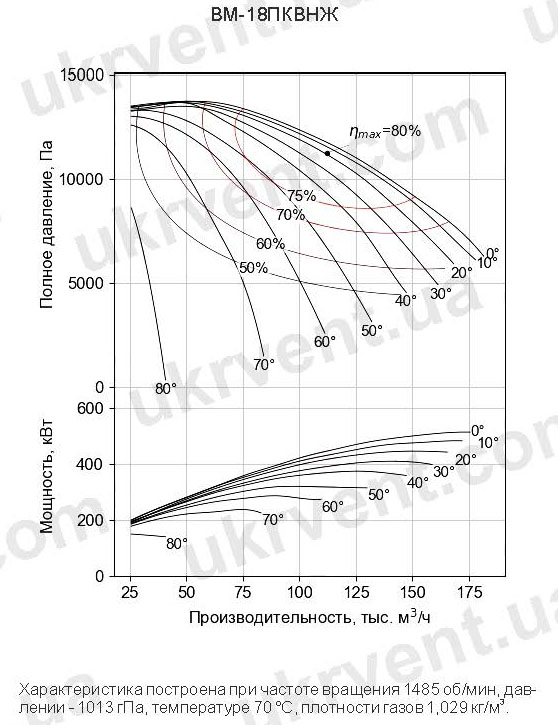

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВМ-18ПКВНЖ И ВМ-18АКНЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ И ДЫМОСОСОВ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ВМ-18ПКВНЖ И ВМ-18АКНЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ *

Исполнение 4

Группа присоединительных размеров, мм

*Размеры даны справочно   Группа габаритных размеров, мм

*Размеры даны справочно

Группа установочных размеров, мм

*Размеры даны справочно
