ДЫМОСОСЫ РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-25К

Дымосос рециркуляции газов ДРГ-25К производства ООО «Укрвентсистемы» — это высокоэффективное центробежное оборудование промышленного назначения, предназначенное для транспортировки высокотемпературных дымовых газов с целью их повторного использования в технологическом процессе. Используется в системах сушки, в котельных агрегатах, при переработке топлива, а также в металлургическом и энергетическом оборудовании.

Модель ДРГ-25К разработана с учётом повышенных требований к температуростойкости, надежности и энергоэффективности. Благодаря прочной конструкции и продуманной системе охлаждения, дымосос обеспечивает стабильную работу в самых тяжёлых производственных условиях. Применение данной модели особенно актуально для предприятий, эксплуатирующих котлы на твёрдом и жидком топливе различной паропроизводительности.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-25К

Дымосос рециркуляции газов ДРГ-25К рассчитан на непрерывную эксплуатацию в помещениях и на открытых промышленных площадках, соответствующих климатическим условиям У и Т (категория размещения 1 по ГОСТ 15150-69). Предусмотрено применение в умеренном и тропическом климате, что делает его универсальным решением для широкого географического спектра предприятий.

Допустимая температура газа на входе — до +400 °C, минимальная температура пуска — не ниже -30 °C. Корпус и рабочее колесо изготавливаются из жаропрочной стали, что обеспечивает долговечность и стабильную работу при экстремальных температурах. Запылённость транспортируемых газов допускается до 2 г/нм³, с размером частиц до 0,5 мкм, что позволяет применять оборудование в агрессивных средах, таких как агломерационные установки и металлургические печи.

КОНСТРУКЦИЯ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-25К

Конструкция ДРГ-25К полностью соответствует требованиям к промышленному оборудованию тяжёлого машиностроения. Основные компоненты включают:

• Рабочее колесо — сварная конструкция с лопатками из жаропрочной стали, обеспечивает высокую производительность и устойчивость к термическим нагрузкам.
• Ходовая часть — состоит из вала, подшипников, муфты и крыльчатки охлаждения, исключающей перегрев подшипникового узла.
• Крыльчатка охлаждения — устанавливается на валу между корпусом и улиткой, эффективно отводит тепло от зоны подшипников.
• Улитка — сварная, с усилением оребрением для повышения прочности и стабильности конструкции.
• Всасывающая воронка и осевой направляющий аппарат — регулируют производительность и поток дымовых газов, обеспечивая гибкость в эксплуатации.

Монтаж дымососа производится на предварительно спроектированный железобетонный фундамент, способный воспринимать статические и динамические нагрузки, создаваемые агрегатом при работе.

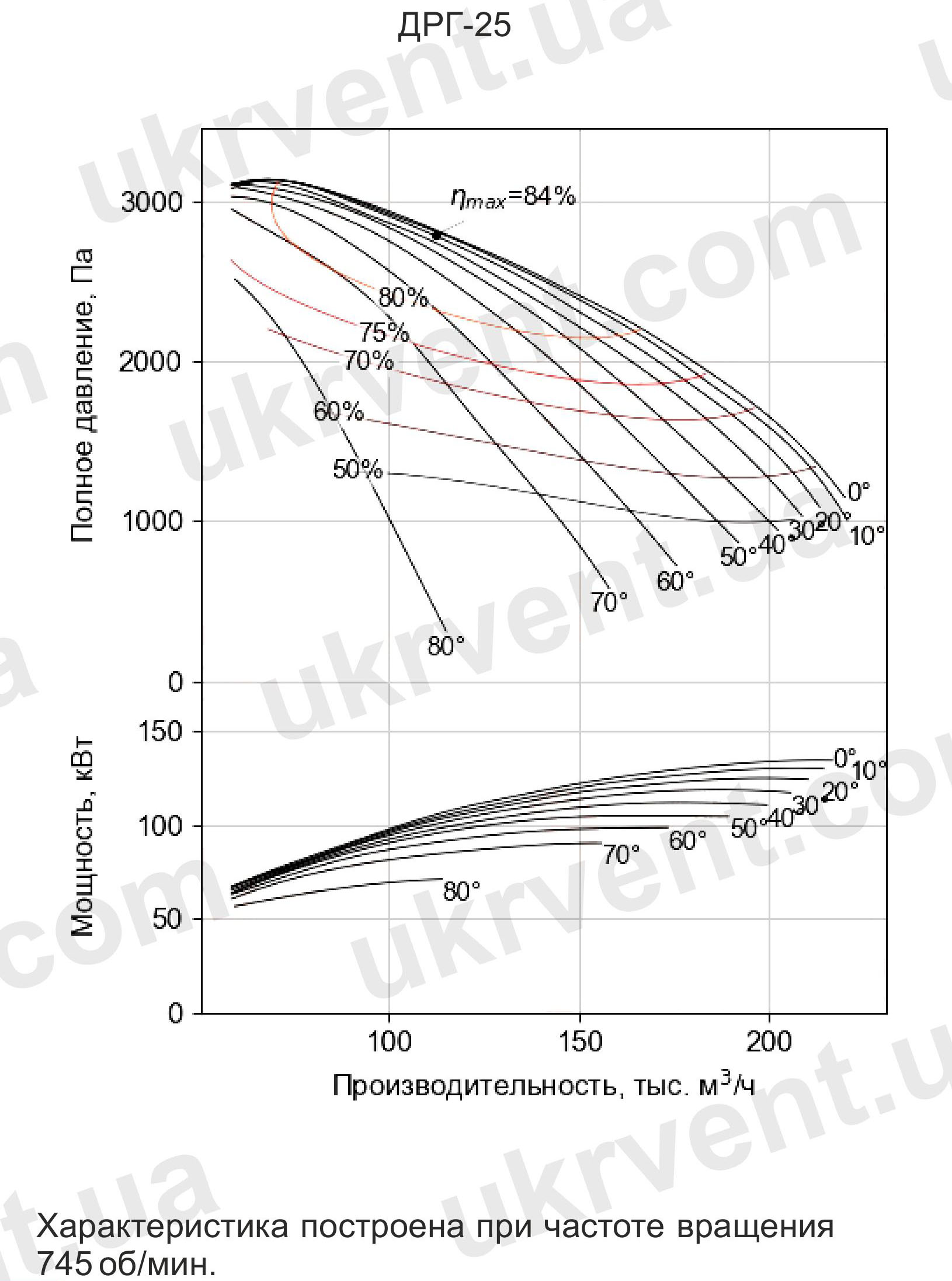

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ДРГ-25К

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ДЫМОСОСОВ РЕЦИРКУЛЯЦИИ ДРГ-25К

Модель ДРГ-25К выпускается с правым и левым направлением вращения рабочего колеса:

• Правое вращение — улитка ориентирована по часовой стрелке;
• Левое вращение — улитка направлена против часовой стрелки.

Выбор направления вращения осуществляется на этапе заказа и зависит от компоновки технологической линии на предприятии.

ВАРИАНТЫ ИСПОЛНЕНИЯ ДЫМОСОСОВ ДРГ-25К

Модификация ДРГ-К оснащена усовершенствованным подшипниковым узлом с двухопорной конструкцией и смазывающими материалами, что позволяет увеличить ресурс эксплуатации и устойчивость к экстремальным нагрузкам. Применение такой конструкции рекомендовано в условиях непрерывной круглосуточной работы, при высоких температурах и повышенной запылённости.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ДРГ-25К

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ДРГ-25К

Группа присоединительных размеров, мм

*Размеры даны справочно Группа габаритных размеров, мм

*Размеры даны справочно Группа установочных размеров, мм

*Размеры даны справочно

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДРГ-25К

• Высокая производительность и надёжность при длительной работе;
• Применение жаропрочных материалов;
• Энергоэффективность;
• Устойчивость к высоким температурам и агрессивным средам;
• Простота обслуживания и ремонта;
• Доступность запасных частей;
• Производство в Украине с учётом международных стандартов качества.

Центробежные дымососы рециркуляции газов ДРГ-25К от компании Укрвентсистемы — это оптимальное решение для промышленных объектов, где требуется надёжное перемещение горячих и запылённых газов. Модель доказала свою эффективность в сталелитейной, энергетической и химической промышленности, обеспечивая высокую производительность при минимальных затратах на обслуживание.
