Центробежные дымососы одностороннего всасывания типа ДН-12,5БКНЖ изготавливаются из высококачественной нержавеющей стали, что обуславливает их устойчивость к воздействию агрессивных, запылённых и серосодержащих газов. Изделия данной серии разработаны специалистами предприятия «Укрвентсистемы» как элементы промышленной вентиляции и технологических вытяжных систем для работы в тяжёлых условиях металлургических, химических и теплоэнергетических производств.

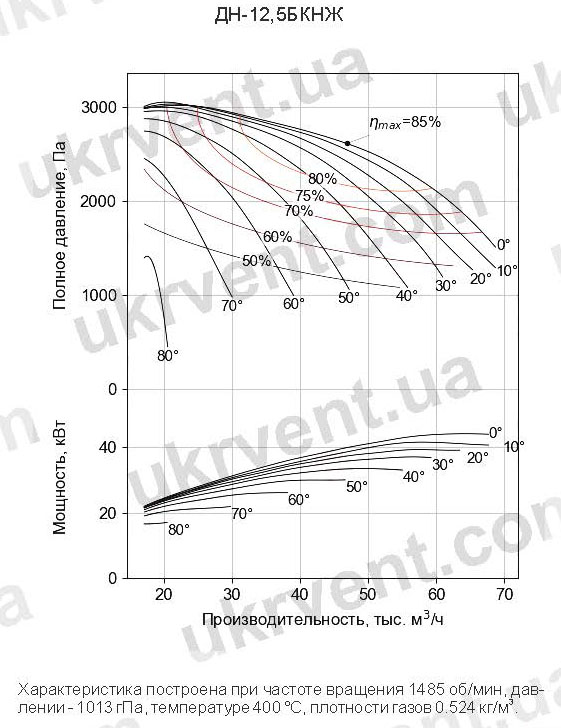

Аэродинамические характеристики

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Дымососы ДН-12,5БКНЖ преДНазначены для отсасывания и транспортировки следующих типов газовых сред:

• горячие и агрессивные газы из печей технологического обжига металлургического концентрата;
• дымовые газы из топок твердотопливных котлов;
• отходящие газы из топок газомазутных котлов

Максимальная температура газа на входе в корпус дымососа — до +400°С. Минимально допустимая температура запуска оборудования — –30°С. Рабочие условия — помещения и открытые площадки под навесом, климатическое исполнение — У, категория размещения — 2 по ГОСТ 15150-69.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСОВ ДН-12,5БКНЖ

Материальное исполнение

Все элементы, контактирующие с перемещаемой средой, выполнены из нержавеющей стали, стойкой к высоким температурам и химически агрессивным веществом. Обозначение «НЖ» в маркировке указывает на это конструктивное преимущество.

Компоновка и основные узлы

Дымососы имеют одностороннее всасывание и выпускаются в вариантах правого и левого вращения.

ИСПОЛНЕНИЯ ПО ОСОБОМУ НАЗНАЧЕНИЮ

В зависимости от условий эксплуатации и требований к ресурсу оборудования, возможно изготовление следующих модификаций дымососов ДН-12,5БКНЖ:

• «Б» — с броневыми защитными листами, усиленная защита крыльчатки.
• «К» – дымососы укомплектованные современными подшипниковыми узлами на консистентной смазке импортного производства.

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА

• Устойчивость к коррозии;
• Температура до +400°С;
• Высокий КПД при сохранении стабильных характеристик;
• Возможность установки в составе технологических линий, систем промышленной газоочистки и вентиляции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-12,5БКНЖ
