Вентилятор В2,3-130 №6,3: техническое описание и характеристики
Вентилятор В2,3-130 №6,3 — это промышленный осевой вентилятор среднего давления, предназначенный для перемещения воздуха и неагрессивных газовых смесей. Он широко применяется в:
- системах вентиляции, кондиционирования и отопления помещений;
- технологических процессах на промышленных предприятиях;
- холодильных и сварных установках;
- теплицах, овощехранилищах, птичниках и коровниках;
- градирнях, сушильных и покрасочных камерах;
- учреждениях общественного питания.
Кроме того, модификация В-2,3-130-6,3-02 с вертикальной осью вращения может использоваться в системах подпора воздуха, обеспечивая избыточное давление в лестничных клетках и лифтовых шахтах для предотвращения задымления.
Конструкция вентилятора В2,3-130 №6,3
Осевой вентилятор В2,3-130-6,3 состоит из следующих основных узлов:
- цилиндрический корпус;
- рабочее колесо диаметром 6,3 дм;
- спрямляющий аппарат;
- электрический двигатель мощностью 4 кВт (1500 об/мин) или 5,5 кВт (1500 об/мин).
Вентиляторы выполнены в конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат) и соответствуют требованиям ГОСТ 11442-90 «Вентиляторы осевые общего назначения».
Исполнения вентилятора
Вентиляторы осевые В-2,3-130-6,3 изготавливаются в 2-х исполнениях: с углом установки лопаток рабочего колеса 36° и 51 Вентиляторы I исполнения с углом установки 36° обозначаются В-2,3-130-6,3- I, вентиляторы II исполнения с углом установки 51° обозначаются В-2,3-130-6,3- II.
Условия эксплуатации В2,3-130 №6,3
Вентиляторы предназначены для работы в умеренном климате (категория У) и соответствуют 2-й категории размещения по ГОСТ 15150. Возможна эксплуатация по 1-й категории размещения при условии защиты электродвигателя от атмосферных осадков.
Основные эксплуатационные параметры:
- температура перемещаемой среды: до +40°C;
- температура окружающей среды: от -40°C до +40°C;
- содержание твердых примесей в воздухе: не более 0,01 г/м³;
- отсутствие липких и волокнистых частиц в воздушной смеси.

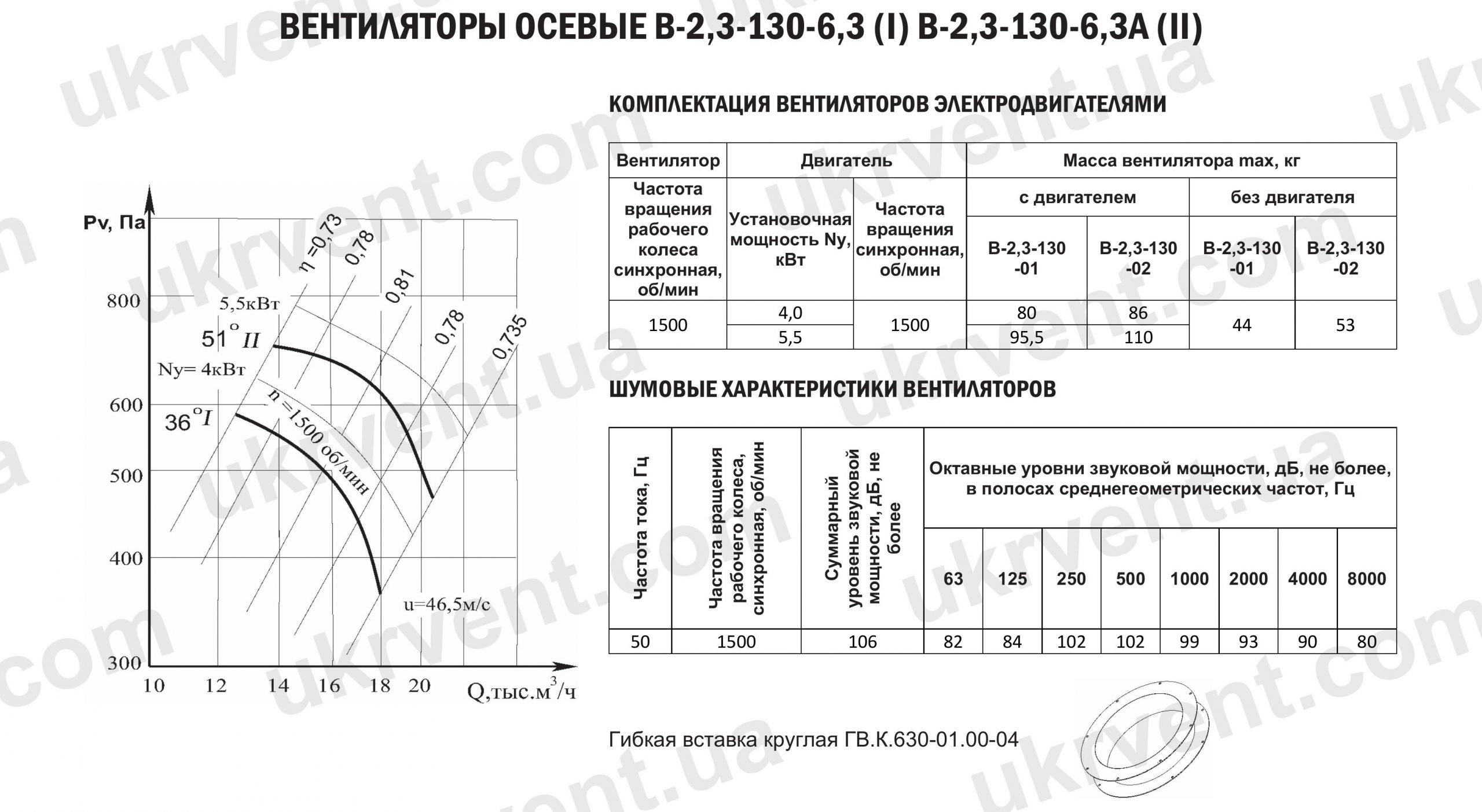

В2,3-130-6,3 Технические характеристики
| Вентилятор осевой | Частота вращения рабочего колеса синхронная, об/мин | Установочная мощность электродвигателя Ny, кВт | Частота вращения синхронная электродвигателя, об/мин | Масса вентилятора с двигателем max, кг | Масса вентилятора без двигателя max, кг | ||
| с горизонтальной осью вращения | с вертикальной осью вращения | с горизонтальной осью вращения | с вертикальной осью вращения | ||||
| Вентилятор осевой В2,3-130 №6,3 | 1500 | 4 | 1500 | 80 | 86 | 44 | 53 |
| Вентилятор осевой В2,3-130 №6,3 | 1500 | 5,5 | 1500 | 95,5 | 110 | 44 | 53 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ В2,3-130 №6,3
| Вентилятор | Частота тока, Гц | Частота вращения рабочего колеса, синхронная, об/мин | Суммарный уровень звуковой мощности, дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Осевой вентилятор В2,3-130 №6,3 | 50 | 1500 | 106 | 82 | 84 | 102 | 102 | 99 | 93 | 90 | 80 |
Габаритные и присоединительные размеры В2,3-130-6,3
Габаритные размеры вентилятора зависят от его исполнения и варианта установки. Он может монтироваться как в горизонтальном, так и в вертикальном положении.
Вентилятор осевой В-2,3-130-01 с горизонтальной осью вращения
Вентилятор осевой В-2,3-130-02 с вертикальной осью вращения
1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка
| Обозначение вентилятора | Dк | D | D1 | А | А1 | в | 81 | L | н | Н1 | d | L | n |
| Вентилятор осевой В-2,3-130-6,3-01(А) | 630 | 633 | 660 | 300 | 230 | 607 | 567 | 456 | 846,5 | 405 | 9х14 | 134 | 12 |
| Вентилятор осевой В-2,3-130-6,3-02(А) | 630 | 633 | 670 | – | – | – | – | 766 | 530 | – | 9х14 | 12 |

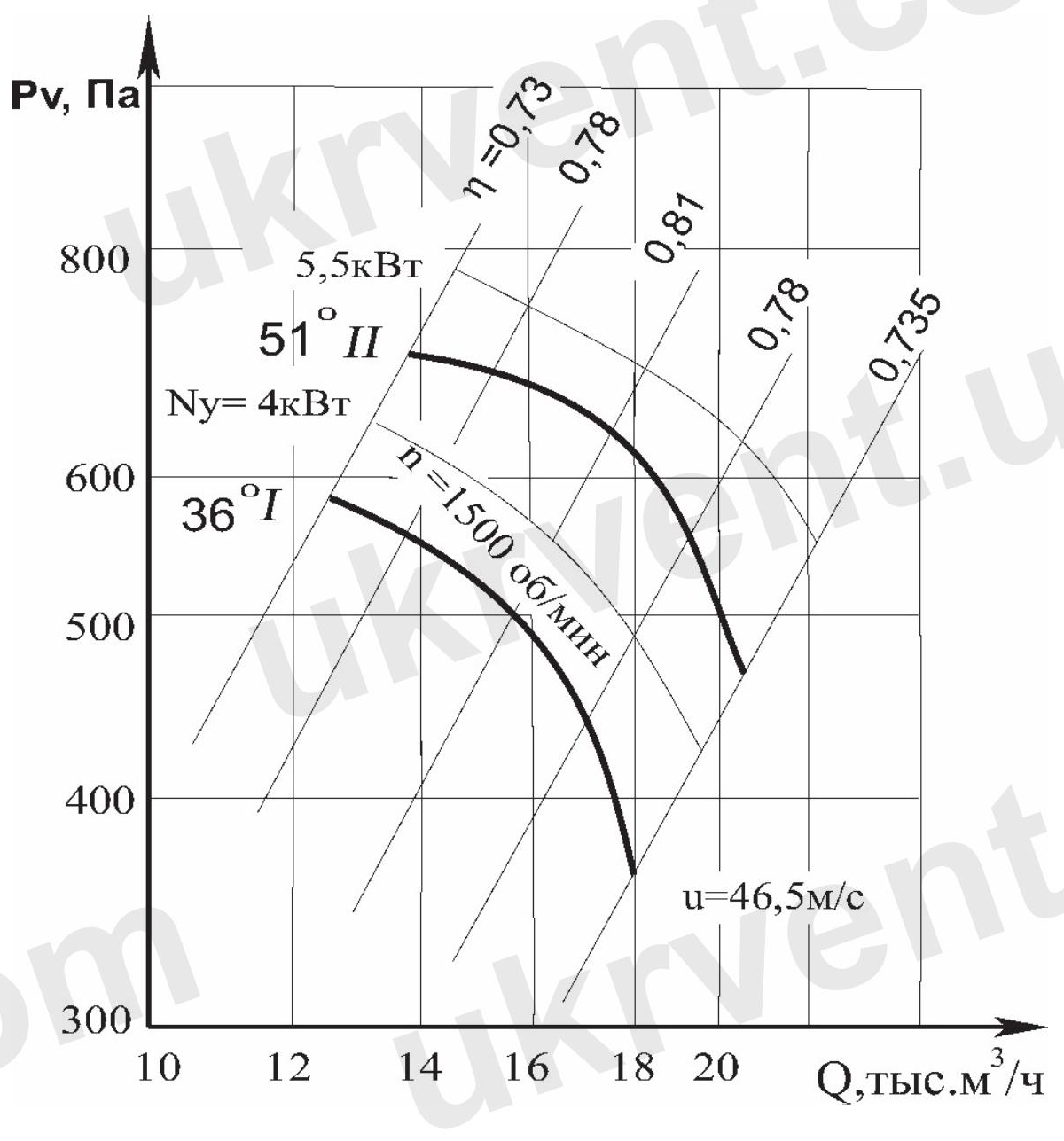

Аэродинамические характеристики
Аэродинамические параметры вентилятора включают в себя зависимости расхода воздуха (Q), полного давления (Pv) и КПД (η) от скорости вращения рабочего колеса (n). Эти характеристики определяют эффективность работы вентилятора в различных системах.
Q – производительность по воздуху, 10³ м³/ч;
Pv – полное давление, Па;
η – коэффициент полезного действия (КПД);
n – частота вращения рабочего колеса, об/мин;
N – потребляемая мощность двигателя, кВт.
Преимущества вентилятора В2,3-130-6,3
- Высокая производительность при умеренном энергопотреблении.
- Надежность и долговечность конструкции.
- Возможность работы в широком диапазоне температур.
- Универсальность в применении.
- Соответствие отечественным стандартам качества.
Вентилятор В2,3-130 №6,3, производимый заводом “Укрвентсистемы”, является надежным и эффективным решением для вентиляционных и технологических систем, требующих перемещения больших объемов воздуха при среднем давлении. Его конструкция и технические характеристики делают его незаменимым в различных отраслях промышленности и сельского хозяйства.
