ВЕНТИЛЯТОРЫ ДВУХСТУПЕНЧАТЫЕ ОСЕВЫЕ ТИПА ВДОД И ВДОД-С (ВДОД-31,5 и ВДОД-41) ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Вентилятор дутьевой осевой двухступенчатый ВДОД
ВДОД-31,5 и ВДОД-31,5С
ВДОД-41-500-1

Высокоэффективные дутьевые вентиляторы для паровых котлов мощностью до 800 МВт

Двухступенчатые осевые вентиляторы типа ВДОД и ВДОД-С, выпускаемые предприятием Укрвентсистема, являются специализированным оборудованием, предназначенным для надежной и эффективной подачи вторичного воздуха в топки паровых котлов с уравновешенной тягой.

ВДОД-31,5 используется на энергоблоках единичной мощностью 500 МВт, обслуживающих котлы с паропроизводительностью до 1600 т/ч.

ВДОД-41-500-1 рассчитан на работу с котлами производительностью до 2650 т/ч и применяется на энергоблоках мощностью 800 МВт.

Вентиляторы ВДОД и ВДОД-С сконструированы исключительно для целевого применения в составе энергетических установок и не допускают эксплуатации вне пределов регламентированной отрасли. Рабочая среда — воздух и газы с температурой на входе до +100 °C, с возможным повышением температуры перед вентилятором до 200 °C в технически обоснованных случаях.

Эксплуатация допускается в помещениях и на открытом воздухе при климатических условиях, соответствующих исполнению У или Т, категория размещения 1 по ГОСТ 15150-69. Запуск оборудования возможен при температуре корпуса не ниже –30 °C.

ОСОБЕННОСТИ КОНСТРУКЦИИ

У ВДОД-41-500-1 лопатки рабочих колес изготовлены из клиновидных стальных заготовок методом горячей штамповки с последующей сваркой к ободу.
У ВДОД-31,5-С лопатки — съёмные, профильные, пустотелые, с возможностью изменения угла установки на остановленной машине. Это обеспечивает дополнительную гибкость в регулировке рабочих характеристик вентилятора.

Все модели вентиляторов изготавливаются в левом исполнении, то есть вращение рабочего колеса — против часовой стрелки, если смотреть со стороны привода. Разворот всасывающих карманов аналогичен конструкции дымососов типа ДОД, с возможностью установки двух вариантов наклона по 30°. В зависимости от ориентации воздухозабора вентиляторы условно делятся на правые и левые.

КОНСТРУКТИВНЫЕ УЗЛЫ ВЕНТИЛЯТОРОВ ВДОД И ВДОД-С

Рабочие колеса (первая и вторая ступени)

Представляют собой идентичные сварные конструкции из цилиндрических втулок с 18 приваренными лопатками специального профиля. Обеспечивают стабильную аэродинамическую производительность и равномерное распределение нагрузки.

Ходовая часть

Включает в себя вал, две подшипниковые опоры, тормозной узел и двухвенцовую зубчатую муфту, обеспечивающую надежную передачу крутящего момента.

Корпус вентилятора

Сварной, цилиндрический, трехсекционный с обечайками и съемным коком, обеспечивает жесткость и виброустойчивость конструкции.

Всасывающий карман

Имеет два разворота по 30°, что позволяет варьировать подачу воздуха в зависимости от компоновки энергоблока. Карман герметично сопрягается с корпусом и участвует в компенсации температурных расширений.

Диффузор

Выполнен в виде обтекаемого конуса с обтекателем, соединенными жесткими ребрами, и обеспечивает эффективное замедление потока на выходе, снижая потери давления.

Опоры

Представляют собой жесткие подставки, фиксируемые на фундаменте. Их конструкция позволяет компенсировать линейные термические удлинения корпуса и связанных узлов, сохраняя стабильность геометрии установки.

Направляющие аппараты

Входной и промежуточный направляющие аппараты регулируют параметры воздушного потока и адаптируют производительность в зависимости от текущих условий эксплуатации.

Спрямляющий аппарат

Устанавливается за вторым рабочим колесом и снижает остаточное закручивание потока, улучшая общее аэродинамическое сопротивление системы и снижая нагрузку на выходной тракт.

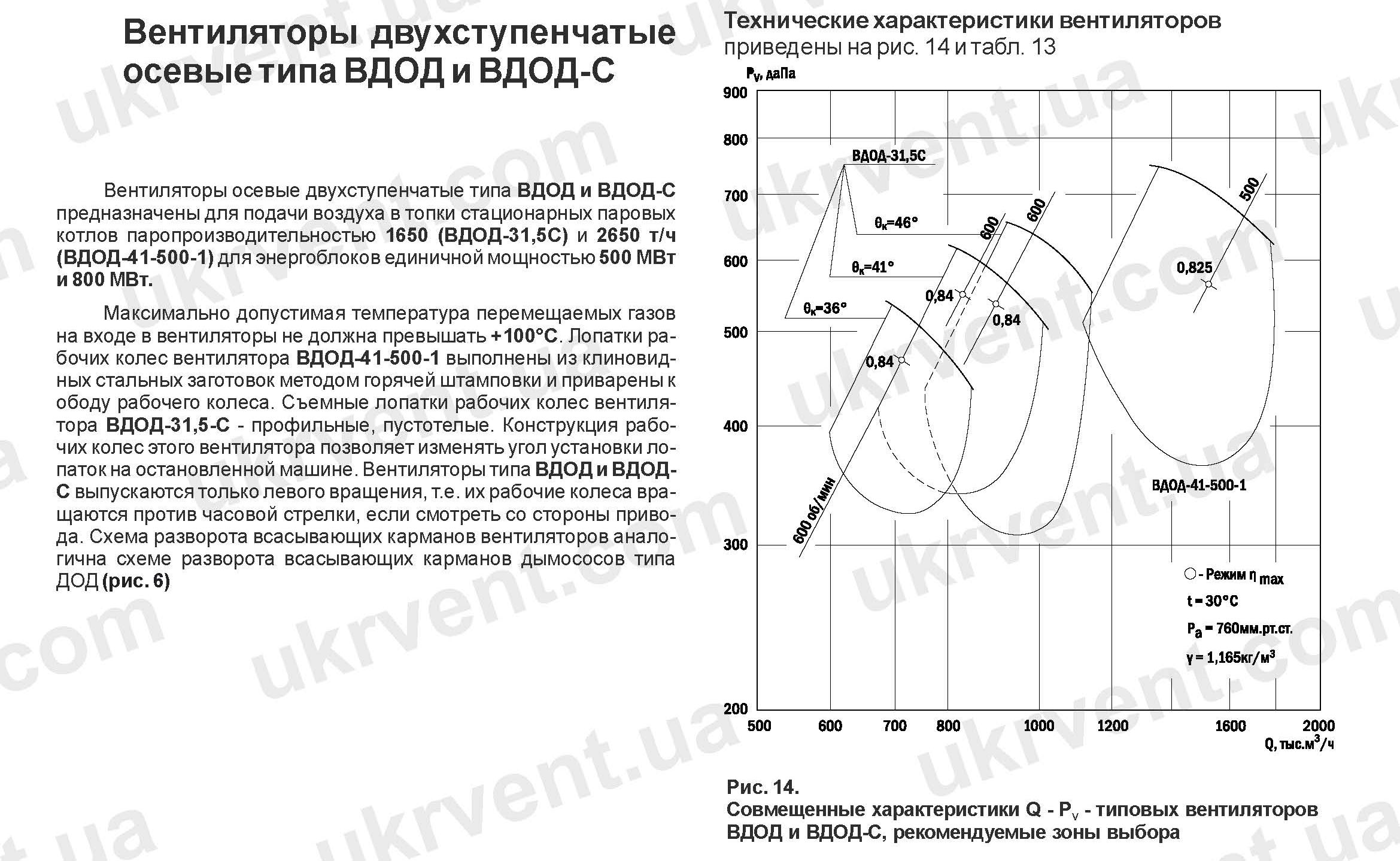

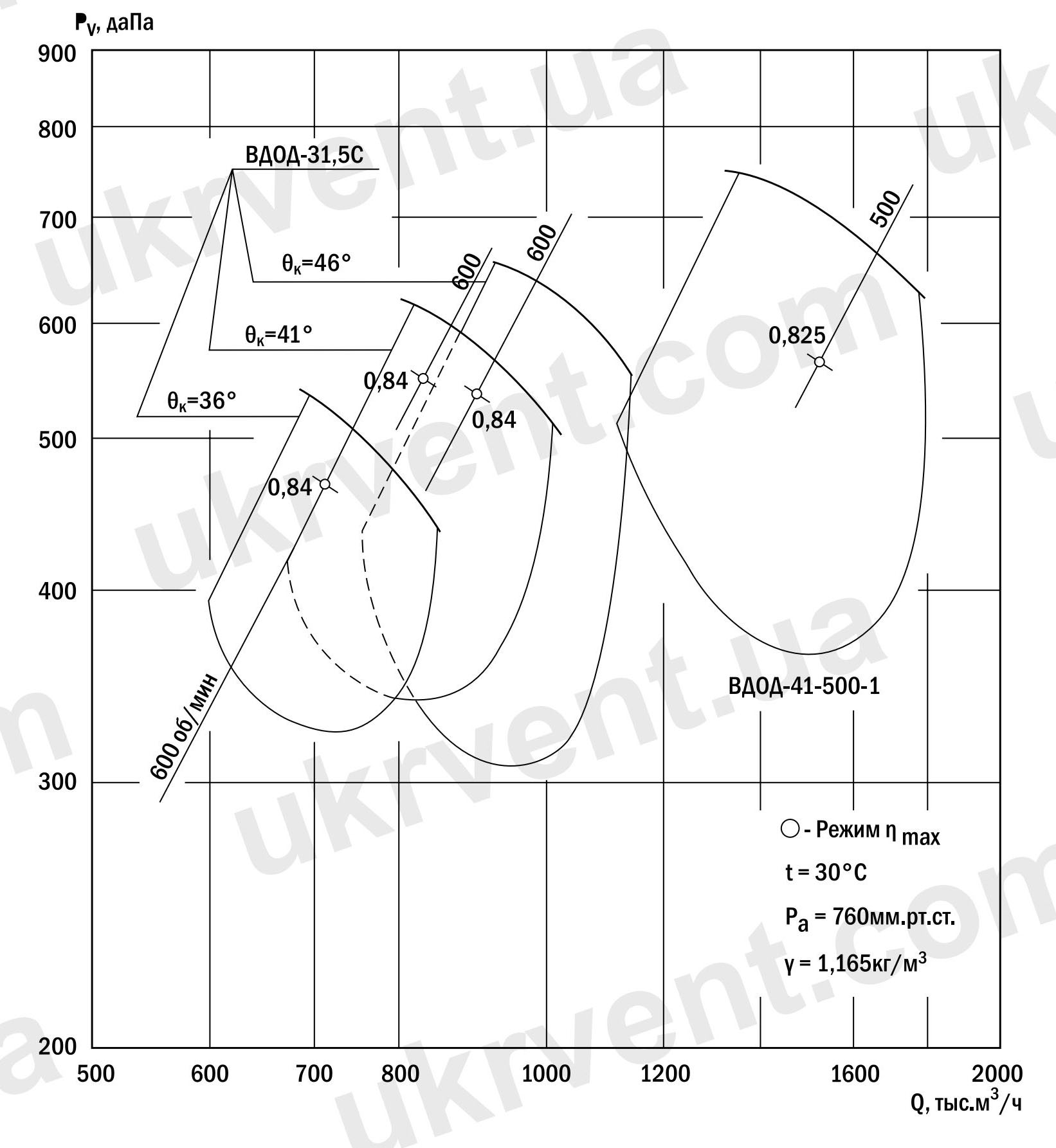

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м³ на входе в вентилятор

СХЕМА РАЗВОРОТОВ КАРМАНА ВДОД

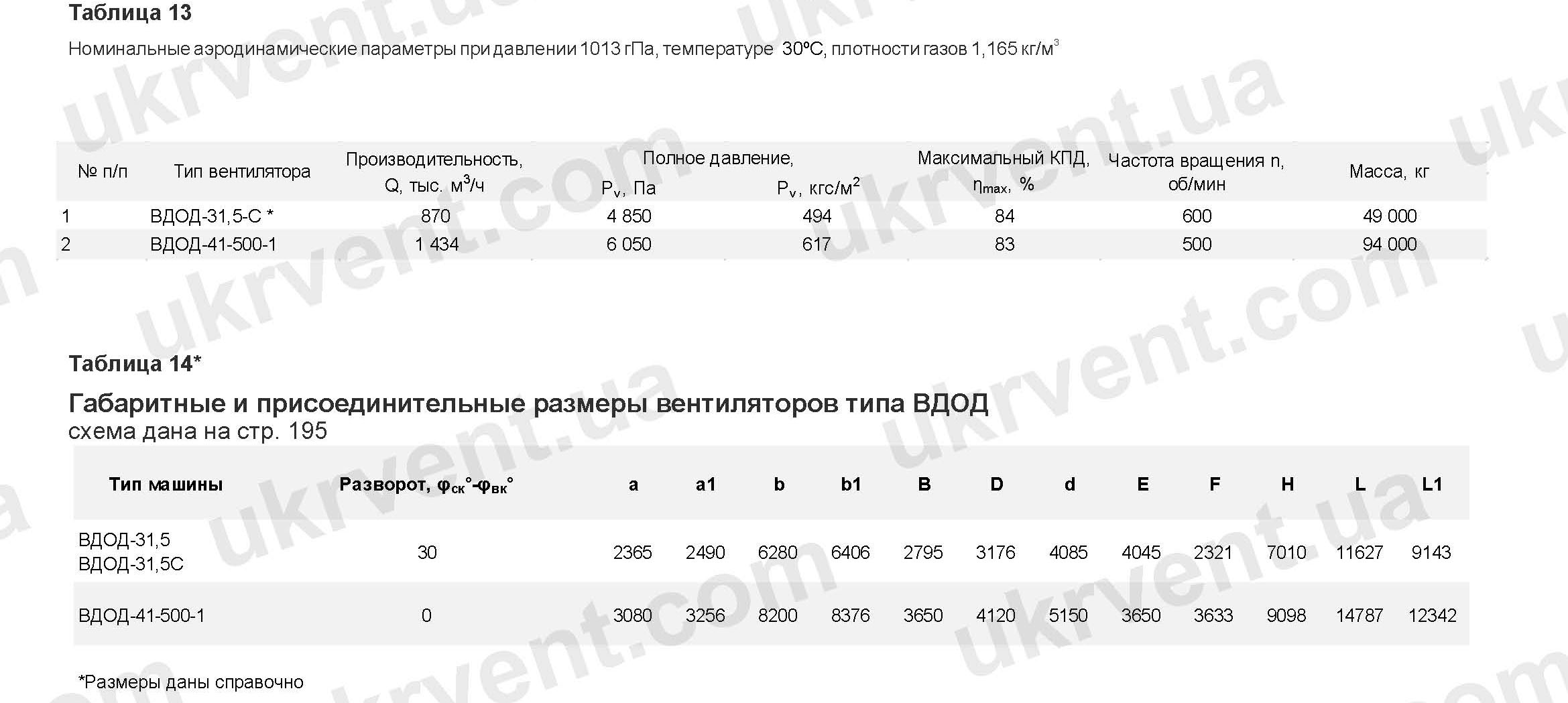

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ВДОД

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30^оС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м²	Максимальный КПД,^,η_max, %	Частота вращения n, об/мин	Масса, кг
ВДОД-31,5-С*	870	4 850	494	84	600	49 000
ВДОД-41-500-1	1 434	6 050	617	83	500	94 000

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ ТИПА ВДОД

Тип машины	Разворот, φск°-φвк°	a	a1	b	b1	B	D	d	E	F	H	L	L1
ВДОД-31,5 ВДОД-31,5С	30	2365	2490	6280	6406	2795	3176	4085	4045	2321	7010	11627	9143
ВДОД-41-500-1	0	3080	3256	8200	8376	3650	4120	5150	3650	3633	9098	14787	12342

*Размеры даны справочно

ПРОИЗВОДСТВО И ГАРАНТИЯ

Компания Укрвентсистема осуществляет полный цикл производства вентиляторов ВДОД и ВДОД-С: от проектирования и изготовления до испытаний. Все изделия сертифицированы, проходят многоступенчатый контроль качества и поставляются с технической документацией.

Гарантия на вентиляторы — 24 месяца с момента ввода в эксплуатацию или 36 месяцев с даты поставки.

ВДОД и ВДОД-С — оптимальное решение для энергетических объектов высокой мощности, где требуются надежные, регулируемые и ресурсостойкие осевые вентиляторы. Они сочетают в себе передовую конструкцию, удобство эксплуатации и соответствие самым строгим требованиям отрасли.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДОД-С ОТ УКРВЕНТСИСТЕМЫ

Высокая надежность в условиях непрерывной круглосуточной эксплуатации.
Унифицированная конструкция рабочих колес, снижающая затраты на обслуживание и складирование запасных частей.
Регулируемые лопатки (в ВДОД-С) — гибкость настройки без полной разборки.
Приспособлены к экстремальным климатическим условиям (включая морозы до –30 °C).
Сварные конструкции повышенной прочности, рассчитанные на длительный ресурс и высокие нагрузки.
