Компенсаторы линзовые прямоугольные ПГВУ24-86

Компенсаторы линзовые прямоугольные ПГВУ24-86 предназначены для компенсации температурных расширений газовоздухопроводов и трубопроводных систем. Они эффективно устраняют осевые и угловые деформации, возникающие в результате тепловых колебаний, и предотвращают разрушение конструкций.

Линзовые компенсаторы широко применяются в трубопроводах большого диаметра, где использование сильфонных или сальниковых компенсаторов затруднено или невозможно. Их конструктивные особенности позволяют использовать данные устройства в промышленных газоходах, работающих при высоких температурах и давлениях.

Основные отрасли применения:

Газовая промышленность
Нефтяная промышленность
Химическая промышленность
Энергетическое оборудование (газотурбинные установки, теплообменники)

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ЛИНЗОВЫХ КОМПЕНСАТОРОВ ПГВУ24-86

Линзовый компенсатор представляет собой металлическую конструкцию, состоящую из одного или нескольких кольцевых элементов – линз. Эти линзы обеспечивают эластичность конструкции и способность компенсировать изменения длины трубопровода.

Конструкция линзового компенсатора обеспечивает:

Высокую жесткость по сравнению с сильфонными компенсаторами аналогичных размеров
Способность компенсировать значительные температурные расширения
Долговечность и устойчивость к циклическим нагрузкам
Возможность эксплуатации в условиях высокой температуры и агрессивных сред

ПРЕИМУЩЕСТВА ЛИНЗОВЫХ КОМПЕНСАТОРОВ ПГВУ24-86

Возможность применения в прямоугольных газоходах и трубопроводных системах
Высокая жесткость конструкции
Долговечность и устойчивость к механическим нагрузкам
Возможность транспортировки в разобранном виде с последующей сборкой на месте монтажа
Устойчивость к высоким температурам (до +425°С)

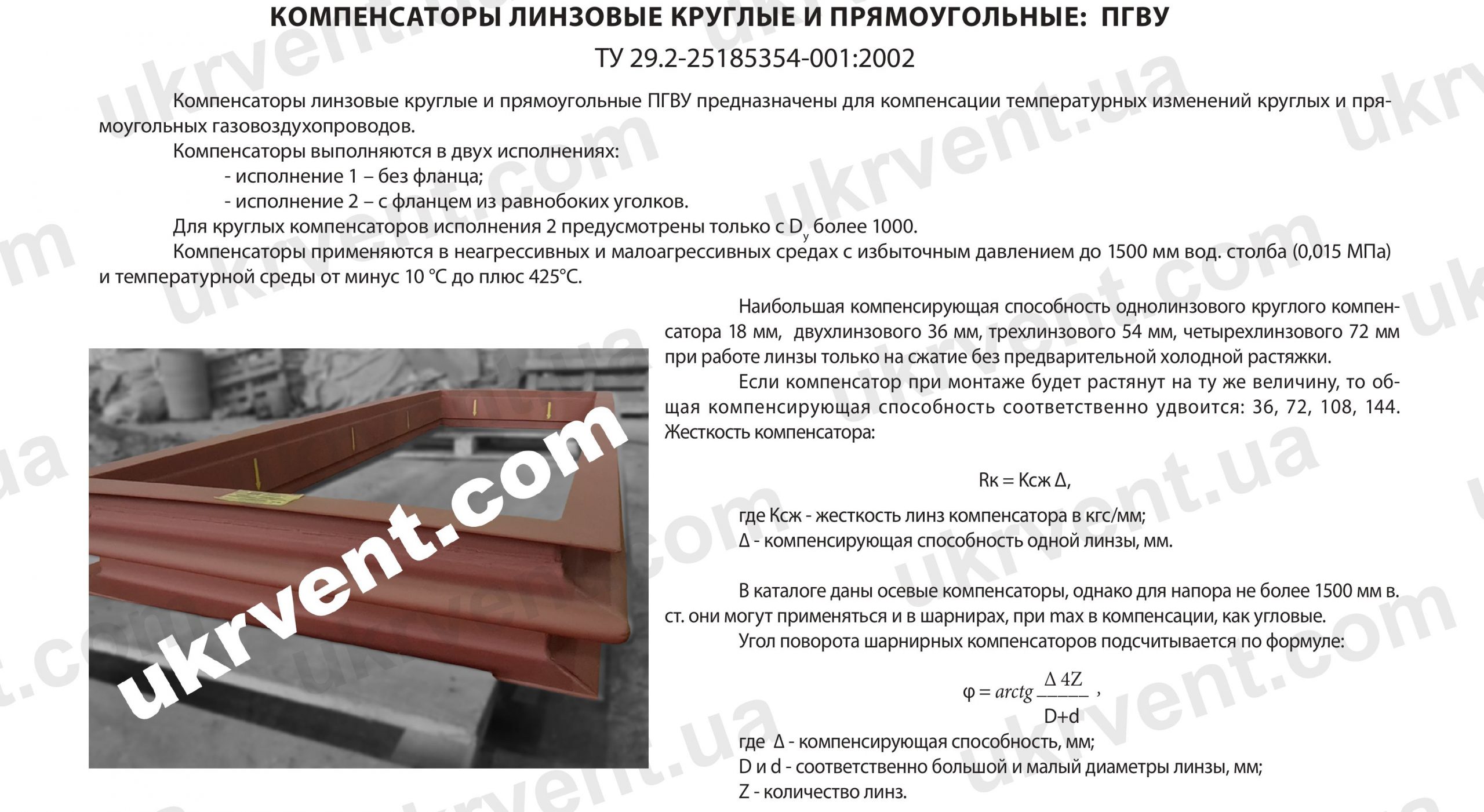

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРА ПРЯМОУГОЛЬНОГО ПГВУ24-86

Линзовые компенсаторы ПГВУ24-86 эксплуатируются в средах с избыточным давлением до 1500 мм вод. ст. (0,015 МПа) и температурным диапазоном от –10°С до +425°С.

Компенсирующая способность компенсатора зависит от количества линз:

Однолинзовый – 18 мм
Двухлинзовый – 36 мм
Трехлинзовый – 54 мм
Четырехлинзовый – 72 мм

При предварительной холодной растяжке компенсирующая способность удваивается:

Однолинзовый – 36 мм
Двухлинзовый – 72 мм
Трехлинзовый – 108 мм
Четырехлинзовый – 144 мм

Расчет жесткости линзового компенсатора

Жесткость компенсатора определяется по формуле:

Rк = Kсж × Δ,

где:

Kсж – жесткость линз компенсатора (кгс/мм)

Δ – компенсирующая способность одной линзы (мм)

Данные расчеты позволяют выбрать оптимальную конструкцию компенсатора в зависимости от условий эксплуатации.

Угол поворота шарнирных компенсаторов

Для расчета угла поворота используется следующая формула:

φ = arctg (Δ × 4Z / (D + d)),

где:

Δ – компенсирующая способность, мм

D и d – соответственно большой и малый диаметры линзы, мм

Z – количество линз

Эти данные помогают инженерам рассчитать допустимые углы отклонения компенсаторов при установке в шарнирных системах.

ПРЕИМУЩЕСТВА ЛИНЗОВЫХ КОМПЕНСАТОРОВ

Прочность и долговечность – конструкция выдерживает высокие нагрузки без риска разрушения
Устойчивость к температурным перепадам – сохраняет работоспособность при резких изменениях температуры
Универсальность – может применяться в системах с агрессивными газами и высокими давлениями
Простота монтажа и ремонта – возможность разборки и сборки на месте установки

Компенсаторы линзовые прямоугольные ПГВУ24-86 производства «Укрвентсистемы» – это надежное решение для газовоздухопроводов, работающих в условиях высоких температур и давления. Их высокая жесткость, долговечность и способность компенсировать значительные температурные расширения делают их незаменимыми в нефтегазовой, химической и энергетической промышленности.

Заказать линзовые компенсаторы ПГВУ24-86 можно на сайте «Укрвентсистемы», где представлены полные технические характеристики и условия поставки.

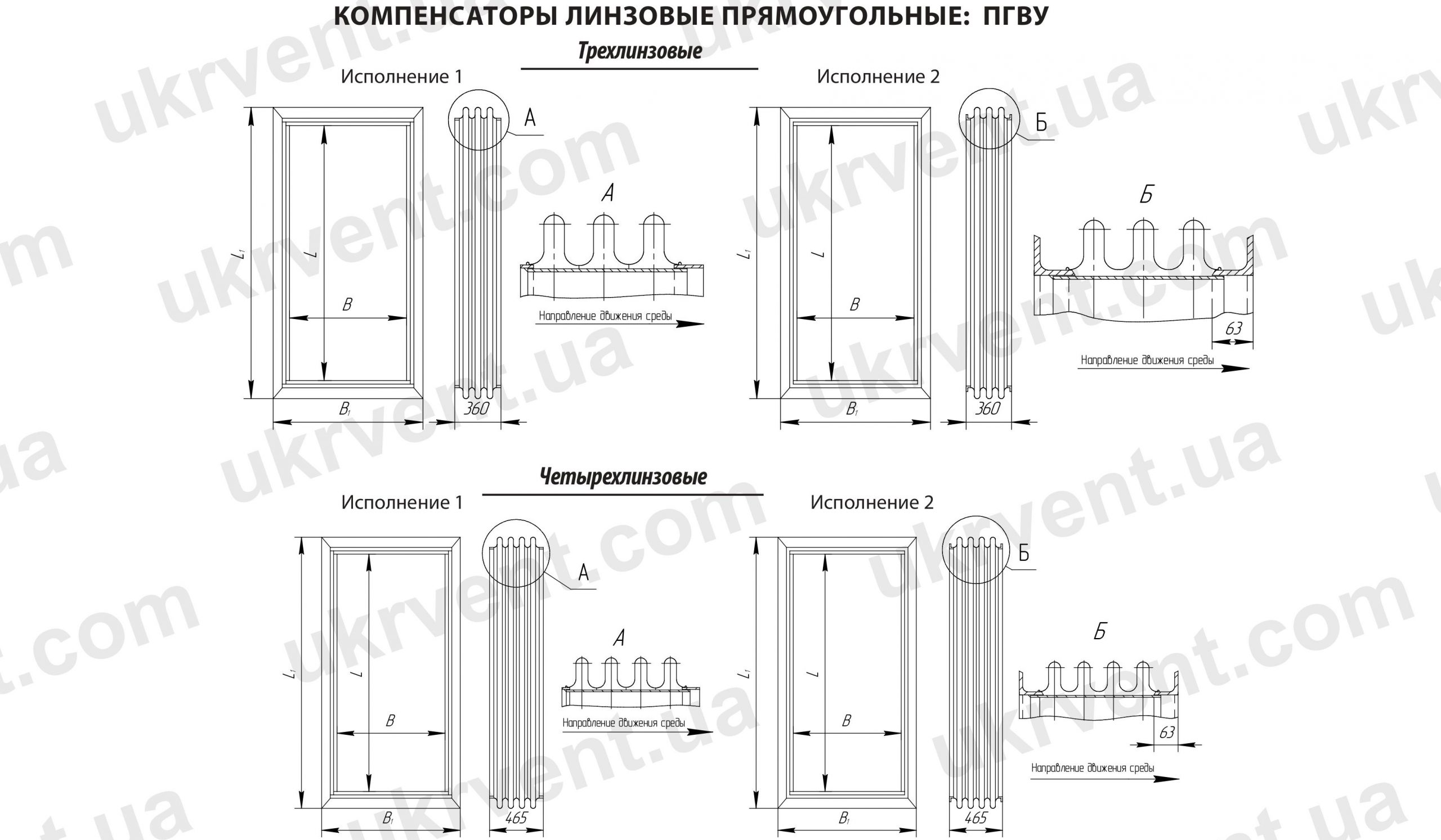

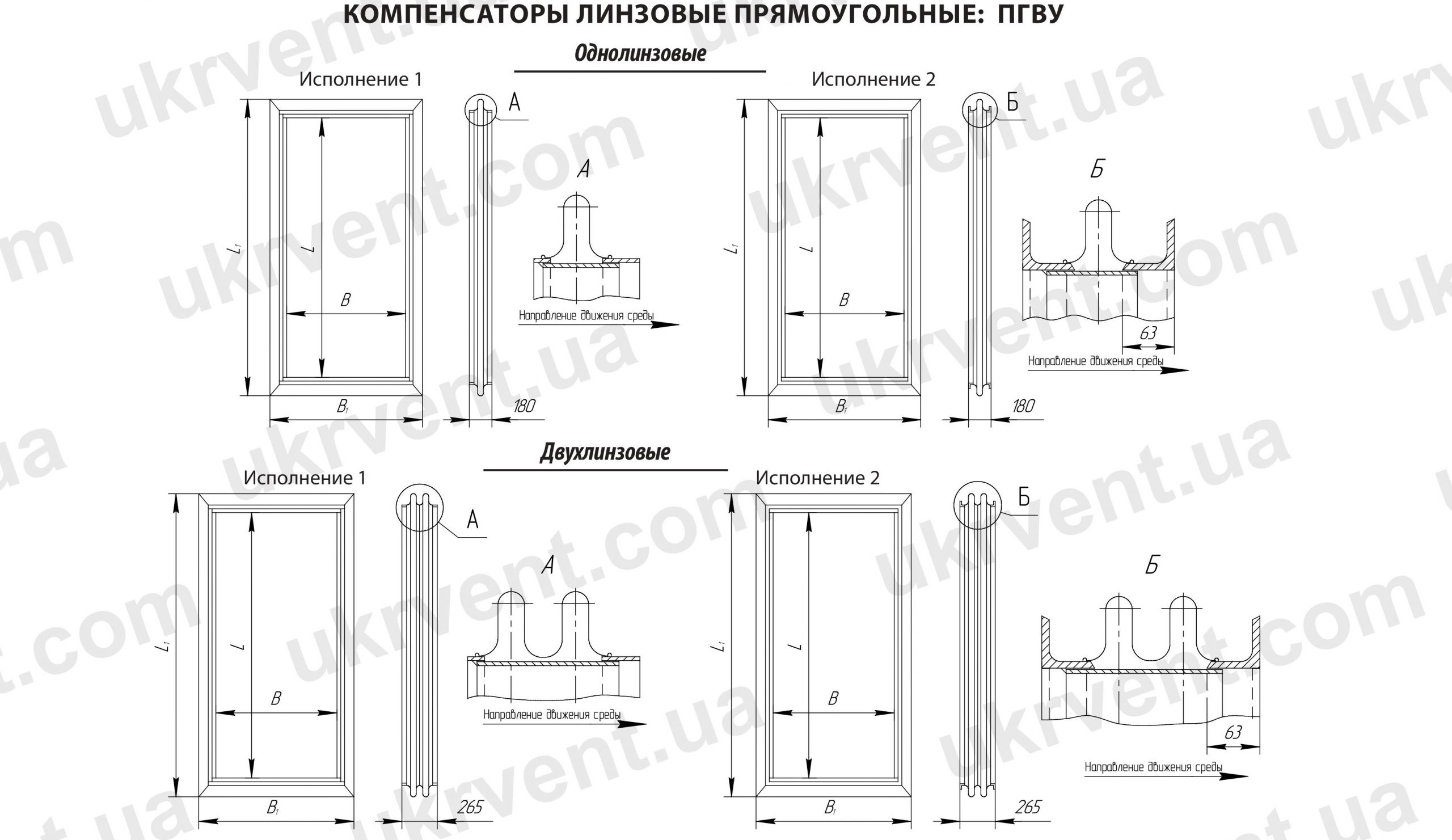

КОМПЕНСАТОРЫ ЛИНЗОВЫЕ ПРЯМОУГОЛЬНЫЕ ПГВУ24-86 ГАБАРИТНЫЕ РАЗМЕРЫ ИСПОЛНЕНИЕ 1 – БЕЗ ФЛАНЦА

Обозначение компенсатора	Проход условный, BxL	Размеры, мм				Масса Однолинзовые, кг	Масса Двухлинзовые, кг	Масса Трехлинзовые, кг	Масса Четырехлинзовые, кг
Обозначение компенсатора	Проход условный, BxL	В	В1	L	L1	Масса Однолинзовые, кг	Масса Двухлинзовые, кг	Масса Трехлинзовые, кг	Масса Четырехлинзовые, кг
01 ПГВУ 24-86	300 х 400	308	475	408	575	12,4	19,9	28	35
02 ПГВУ 24-86	300 х 500	308	475	508	675	14,6	23,2	32	40
03 ПГВУ 24-86	300 х 600	308	475	608	775	16,2	25,4	35	45
04 ПГВУ 24-86	400 х 500	408	575	508	675	16,2	25,4	35	45
05 ПГВУ 24-86	400 х600	408	575	608	775	17	28,2	39	51
06 ПГВУ 24-86	400 х 800	408	575	808	975	21,4	33,7	46	61
07 ПГВУ 24-86	500 х 600	508	675	608	775	19,7	31	43	56
08 ПГВУ 24-86	500 х 800	508	675	808	975	23	36,4	50	66
09 ПГВУ 24-86	500 х 1000	508	675	1008	1175	26,6	41,9	58	75
10 ПГВУ 24-86	600 х 800	608	775	808	975	25	39,3	54	71
11 ПГВУ 24-86	600 х 1000	608	775	1058	1175	28,4	44,8	62	80
12 ПГВУ 24-86	600 х 1200	608	775	1208	1375	31,8	50	69	90
13 ПГВУ 24-86	800 х 1000	808	975	1008	1175	31,8	50	69	90
14 ПГВУ 24-86	800 х 1200	808	975	1208	1375	35,3	55,5	76	101
15 ПГВУ 24-86	800 х 1600	808	975	1608	1775	42,3	66,6	91	119
16 ПГВУ 24-86	1000 х 1200	1008	1175	1208	1375	39	61,1	84	111
17 ПГВУ 24-86	1050 х 1350	1058	1225	1358	1525	42,3	66,6	91	119
18 ПГВУ 24-86	1000 х 1600	1008	1175	1608	1775	45,8	72,1	99	128
19 ПГВУ 24-86	1000 х 2000	1008	1175	2008	2175	52,7	83,1	114	148
20 ПГВУ 24-86	1200 х 1600	1208	1375	1608	1775	49,2	76,6	106	138

КОМПЕНСАТОРЫ ЛИНЗОВЫЕ ПРЯМОУГОЛЬНЫЕ ПГВУ24-86 ГАБАРИТНЫЕ РАЗМЕРЫ ИСПОЛНЕНИЕ 2 – С ФЛАНЦЕМ

Обозначение компенсатора	Проход условный, BxL	Размеры, мм				Масса Однолинзовые, кг	Масса Двухлинзовые, кг	Масса Трехлинзовые, кг	Масса Четырехлинховые, кг
Обозначение компенсатора	Проход условный, BxL	В	В1	L	L1	Масса Однолинзовые, кг	Масса Двухлинзовые, кг	Масса Трехлинзовые, кг	Масса Четырехлинховые, кг
01 ПГВУ 24-86	300 х 400	308	475	408	575	26	32	41	50
02 ПГВУ 24-86	300 х 500	308	475	508	675	29	36	47	57
03 ПГВУ 24-86	300 х 600	308	475	608	775	32	41	52	63
04 ПГВУ 24-86	400 х 500	408	575	508	675	32	41	52	63
05 ПГВУ 24-86	400 х600	408	575	608	775	35	45	58	70
06 ПГВУ 24-86	400 х 800	408	575	808	975	42	53	68	83
07 ПГВУ 24-86	500 х 600	508	675	608	775	39	49	63	76
08 ПГВУ 24-86	500 х 800	508	675	808	975	45	57	74	89
09 ПГВУ 24-86	500 х 1000	508	675	1008	1175	54	68	87	102
10 ПГВУ 24-86	600 х 800	608	775	808	975	49	61	79	96
11 ПГВУ 24-86	600 х 1000	608	775	1058	1175	58	72	92	109
12 ПГВУ 24-86	600 х 1200	608	775	1208	1375	63	79	102	122
13 ПГВУ 24-86	800 х 1000	808	975	1008	1175	63	79	102	122
14 ПГВУ 24-86	800 х 1200	808	975	1208	1375	69	86	111	134
15 ПГВУ 24-86	800 х 1600	808	975	1608	1775	82	103	133	161
16 ПГВУ 24-86	1000 х 1200	1008	1175	1208	1375	75	95	122	147
17 ПГВУ 24-86	1050 х 1350	1058	1225	1358	1525	82	103	133	161
18 ПГВУ 24-86	1000 х 1600	1008	1175	1608	1775	89	111	143	174
19 ПГВУ 24-86	1000 х 2000	1008	1175	2008	2175	102	128	165	200
20 ПГВУ 24-86	1200 х 1600	1208	1375	1608	1775	95	120	154	187
21 ПГВУ 24-86	1200 х 2000	1208	1375	2008	2175	108	137	175	212
22 ПГВУ 24-86	1200 х 2400	1208	1375	2408	2575	122	154	197	238
23 ПГВУ 24-86	1500 х 2750	1508	1675	2758	2925	143	181	232	280
24 ПГВУ 24-86	1600 х 2000	1608	1775	2008	2175	122	154	197	238
25 ПГВУ 24-86	1600 х 2400	1608	1775	2408	2575	135	170	219	265
26 ПГВУ 24-86	1600 х 3200	1608	1775	3208	3375	156	204	262	317
27 ПГВУ 24-86	2000х2400	2008	2175	2408	2575	148	187	240	291
28 ПГВУ 24-86	2000х3200	2008	2175	3208	3375	169	220	283	343
29 ПГВУ 24-86	2000х4000	2008	2175	4008	4175	201	256	326	395
30 ПГВУ 24-86	2400х3200	2408	2575	3208	3375	184	238	307	369
31 ПГВУ 24-86	2400х4000	2408	2575	4008	4175	214	270	347	420
32 ПГВУ 24-86	2500х4300	2508	2675	4308	4475	228	287	369	449
33 ПГВУ 24-86	2500х5000	2508	2675	5008	5175	251	317	407	492
34 ПГВУ 24-86	2500х5500	2508	2675	5508	5675	268	337	434	525
35 ПГВУ 24-86	2500х6800	2508	2675	6808	6975	310	391	503	609
36 ПГВУ 24-86	2500х7500	2508	2675	7508	7675	334	421	541	655
37 ПГВУ 24-86	2700х6000	2708	2875	6008	6175	291	367	471	571
38 ПГВУ 24-86	2800х4000	2808	2975	4008	4175	228	287	369	447
39 ПГВУ 24-86	3000х4300	3008	3175	4308	4475	245	308	396	480
40 ПГВУ 24-86	3000х6000	3008	3175	6008	6175	300	380	488	591
41 ПГВУ 24-86	3500х7000	3508	3675	7008	7175	350	443	568	687
42 ПГВУ 24-86	4000х7000	4008	4175	7008	7175	367	464	595	723
43 ПГВУ 24-86	4000х10000	4008	4175	10008	10175	466	588	756	915
44 ПГВУ 24-86	4600х9800	4608	4775	9808	9975	479	606	777	940
45 ПГВУ 24-86	5000х5000	5008	5175	5008	5175	334	421	541	653
46 ПГВУ 24-86	5000х7500	5008	5175	7508	7675	417	526	675	817
47 ПГВУ 24-86	5000х10000	5008	5175	10008	10175	499	631	810	980
48 ПГВУ 24-86	7500х10000	7508	7675	10008	10175	574	741	927	1143
49 ПГВУ 24-86	7850х8000	7858	8025	8008	8175	530	668	858	1038

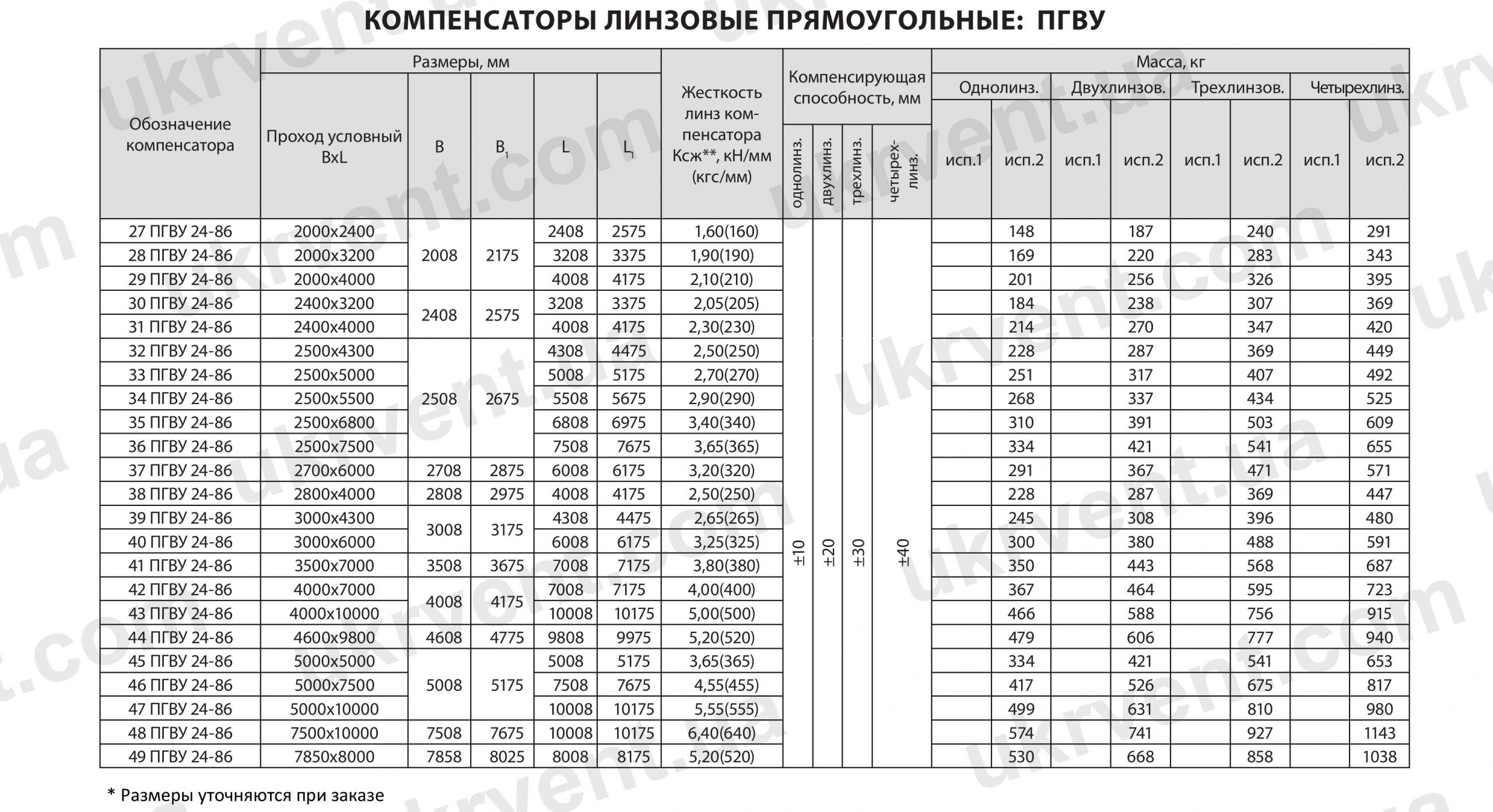

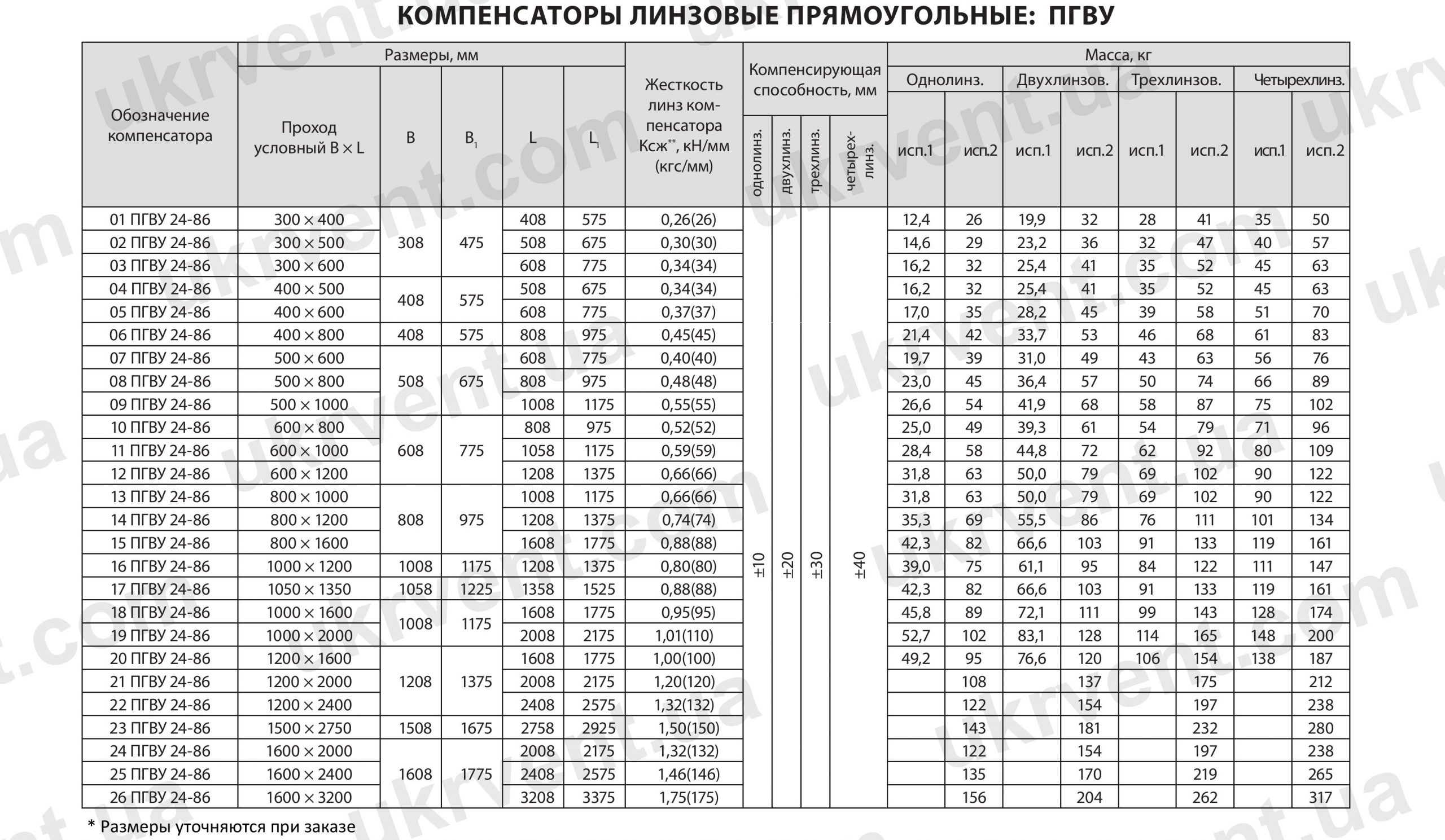

КОМПЕНСАТОРЫ ЛИНЗОВЫЕ ПРЯМОУГОЛЬНЫЕ ПГВУ24-86 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
