ПРОМЫШЛЕННЫЕ ОСЕВЫЕ ВЕНТИЛЯТОРЫ ВО 27-188 №9 И ВО 27-188 №11,2 ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Вентиляторы ВО-46-130 №4-12,5

Вентилятор ВО27-188, ВО34-161, ВО42-140, ВО56-118, ВО65-100
Вентилятор ВО 27-188 №9-11,2
Вентилятор ВО 34-161 №5-12,5
Вентилятор ВО 42-140 №4,5-11,2
Вентилятор ВО 56-118 №4-12,5
Вентилятор ВО 65-100 №5,6-7,1

Промышленные осевые вентиляторы ВО 27-188 №9 и ВО 27-188 №11,2 производства компании «Укрвентсистемы» представляют собой высокоэффективные устройства для перемещения газовоздушных смесей. Они применяются в различных технологических процессах, обеспечивая надежную и стабильную работу систем вентиляции, кондиционирования и воздушного отопления.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВО 27-188 №9 И ВО 27-188 №11,2

Вентиляторы ВО 27-188 изготавливаются по конструктивной схеме ВО «К+СА» (где «К» – рабочее колесо, «СА» – спрямляющий аппарат). Они состоят из следующих основных элементов:

Корпус – выполнен из сварной конструкции листового проката, включает обечайку, спрямляющий аппарат и два фланца. Фланцы привариваются к наружной стороне обечайки и предназначены для крепления вентилятора к воздуховодам.
Рабочее колесо – состоит из обечайки, двух дисков, ступицы и лопаток. Рабочее колесо устанавливается непосредственно на вал электродвигателя.
Коллектор – представляет собой сварную конструкцию из листового металла, включающую обечайку, два фланца и конический элемент (кок), который крепится к фланцу вентилятора со стороны входа потока.

Углы установки лопаток рабочего колеса варьируются в диапазоне от -10° до +10° с шагом 5°, что позволяет регулировать характеристики вентилятора в зависимости от условий эксплуатации.

ВАРИАНТЫ ИСПОЛНЕНИЯ ВО 27-188 №9 И ВО 27-188 №11,2

Вентиляторы ВО 27-188 №9 и ВО 27-188 №11,2 могут изготавливаться из различных материалов в зависимости от условий эксплуатации:

Углеродистая сталь – для стандартных промышленных условий.
Нержавеющая сталь – для агрессивных сред и повышенной влажности.
Алюминиевые сплавы – для уменьшения веса конструкции.
Титановые сплавы – для работы в агрессивных средах и высоких температурах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО 27-188 №9 И ВО 27-188 №11,2

Температурный диапазон эксплуатации: от -40°С до +40°С.
Допустимое содержание пыли и твердых примесей: не более 0,01 г/м³.
Производительность и полное давление зависят от угла установки лопаток.

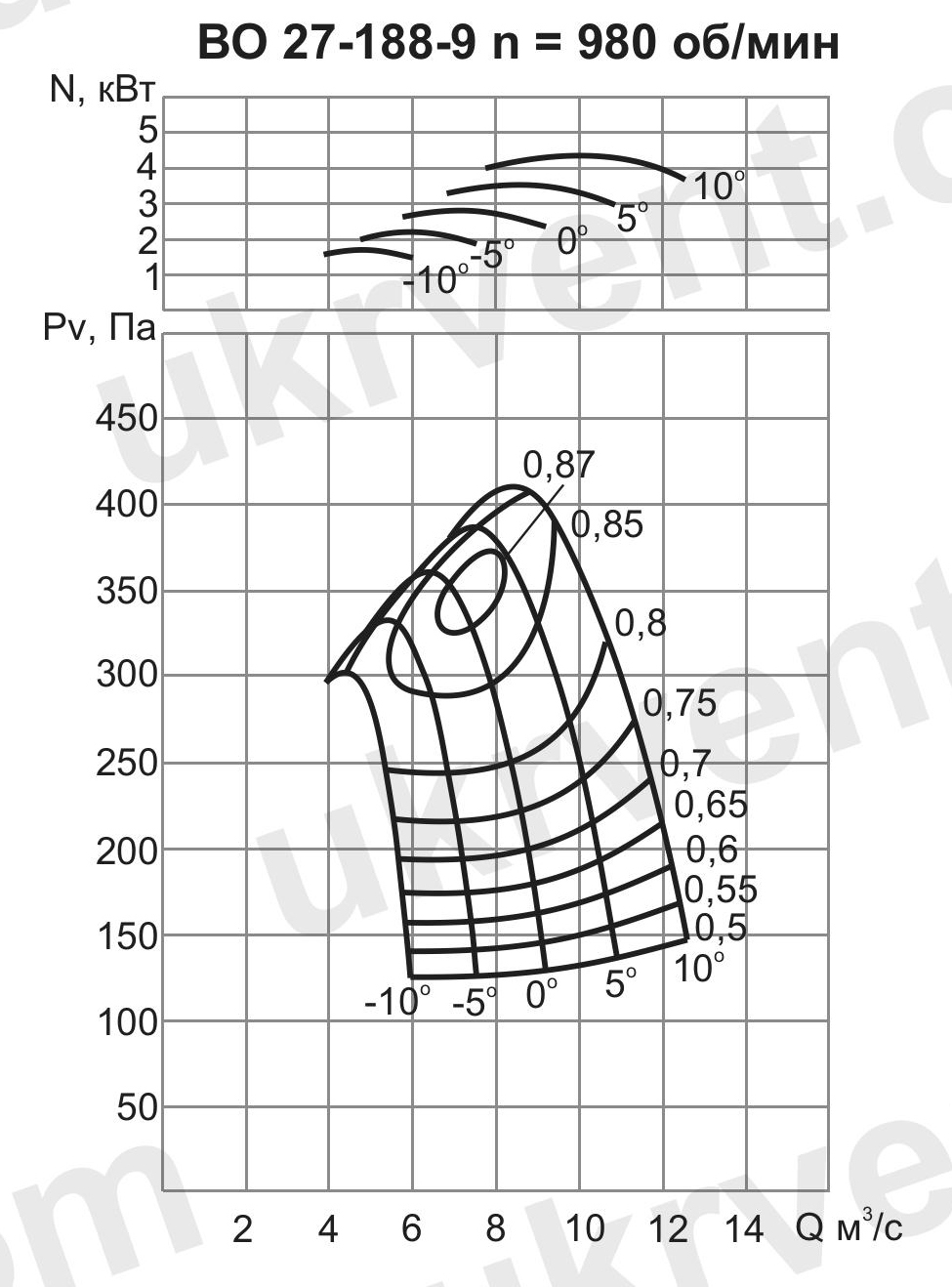

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 27-188 №9

Угол поворота лопаток	-10	-5	0	5	10
Тип электродвигателя	АИР, АИРМ	АИР, АИРМ	АИРУ, 5АМ	АИРМ, 5АМУ	АИРМ, 5АМУ
Мощность электродвигателя Nдв, кВт	2,2	2,2	3	4	5,5
Частота вращения электродвигателя nдв, об/мин	1000	1000	1000	1000	1000
Производительность ηmax, 10³м³/час	4,9	6,1	7,1	8,13	8,95
Производительность в рабочей зоне, 10³м³/час	3,85-6,26	4,78-7,8	5,72-9,40	6,8-11,05	7,75-12,57
Полное давление ηmax, Па	289	311	343	375	404
Полное давление в рабочей зоне, Па	302-33	333-59	361-84	386-113	410-145

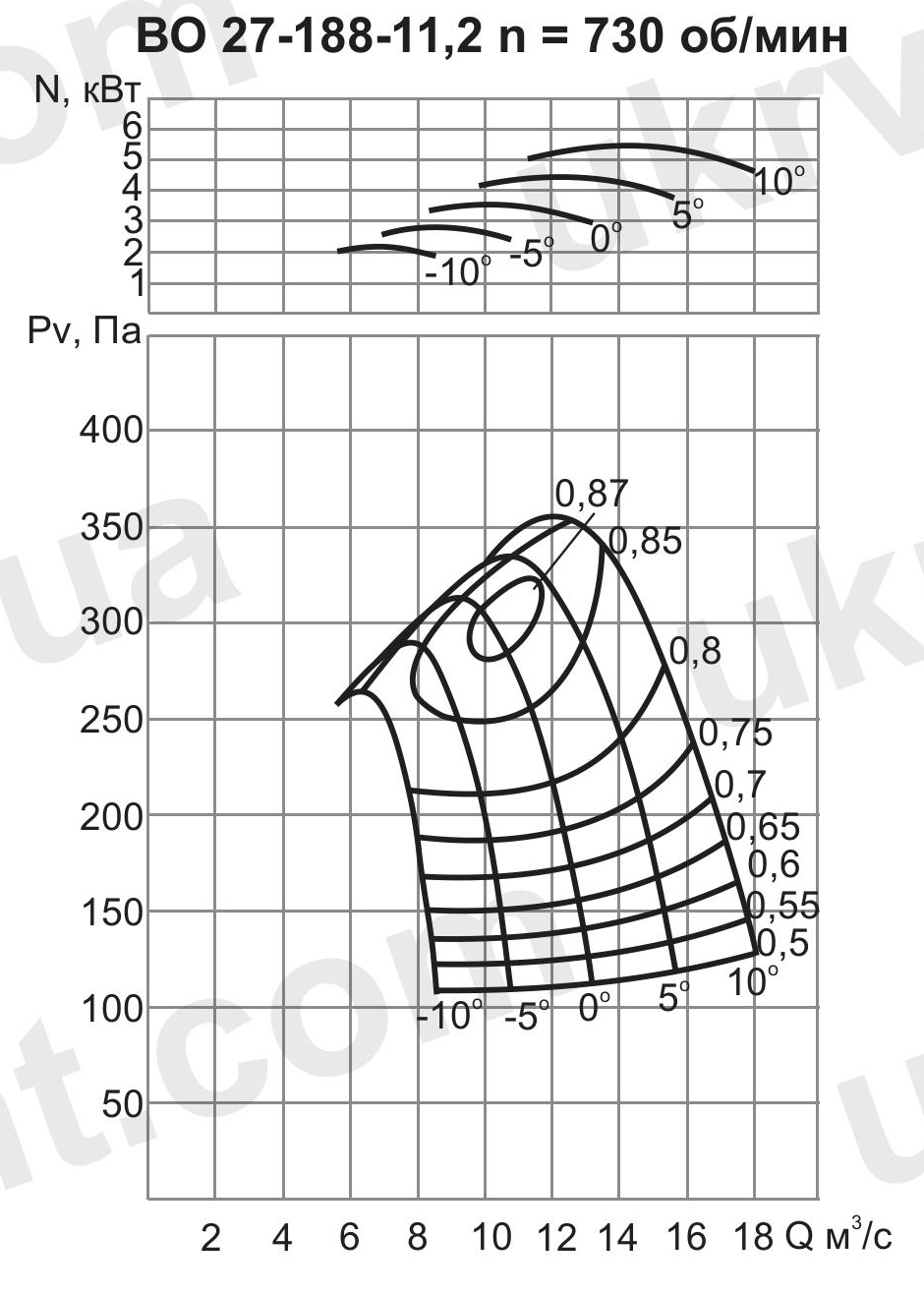

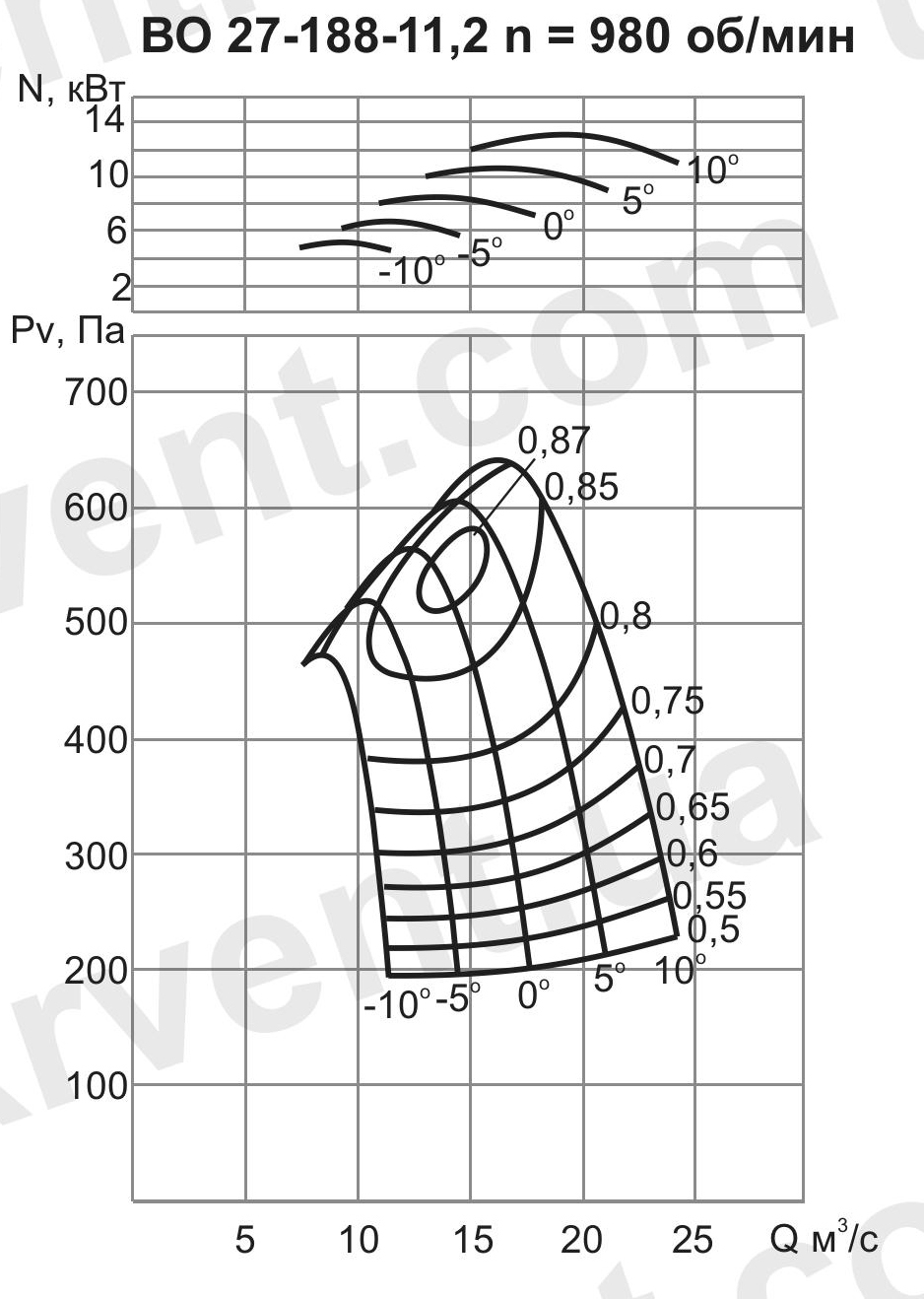

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 27-188 №11,2

Угол поворота лопаток	-10	-5	0	5	10	-10	-5	0	5	10
Тип электродвигателя	АИРУ, 5АМ	АИРУ, 5АМ	5АМ, АИРМ	5АМУ, АИРМ	5АМУ, АИРМ	АИРМ, 5АМУ	АИРМ, 5АМУ	5АМУ, 5А	5АМУ, 5А	5АМУ, 5А
Мощность электродвигателя Nдв, кВт	2,2	3	4	5,5	5,5	5,5	7,5	11	15	15
Частота вращения электродвигателя nдв, об/мин	750	750	750	750	750	1000	1000	1000	1000	1000
Производительность ηmax, 10³м³/час	7,05	8,77	10,21	11,7	12,88	9,46	11,77	13,71	15,7	17,28
Производительность в рабочей зоне, 10³м³/час	5,53-9,00	6,87-11,2	8,23-13,19	9,79-15,9	11,14-17,64	8,00-12,09	9,22-15,05	11,94-18,15	13,14-21,34	14,96-24,27
Полное давление ηmax, Па	251	269	260	325	351	452	486	536	586	632
Полное давление в рабочей зоне, Па	263-28	288-51	313-111	335-98	355-156	474-51	520-92	564-133	604-177	641-227

ПРИМЕНЕНИЕ ВО 27-188 №9 И ВО 27-188 №11,2

Вентиляторы ВО 27-188 №9 и ВО 27-188 №11,2 широко используются в различных системах:

Воздушное отопление – обеспечивают равномерное распределение тепла в промышленных и складских помещениях.
Приточно-вытяжная вентиляция – используются в системах вентиляции цехов, складов, производственных помещений.
Технологические процессы – применяются в оборудовании для охлаждения, осушения и кондиционирования.

КОМПЛЕКТАЦИЯ ВЕРТИКАЛЬНЫХ УСТАНОВОК ВО 27-188 №9 И ВО 27-188 №11,2

На базе вентиляторов ВО 27-188 компания «Укрвентсистемы» выпускает вертикальные установки для вытяжной и приточной вентиляции. Они включают:

Вентилятор;
Обратный клапан;
Стакан;
Защитную сетку или зонт.

Существует две схемы подключения:

Схема 1 – Приточная вентиляция (подача воздуха в помещение);
Схема 2 – Вытяжная вентиляция (удаление воздуха из помещения).

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВО 27-188 №9 И ВО 27-188 №11,2

Высокая эффективность за счет оптимизированной аэродинамики.
Простота монтажа благодаря стандартным фланцевым соединениям.
Долговечность – устойчивость к коррозии при использовании нержавеющих и титановых сплавов.
Гибкость настройки – возможность регулировки угла установки лопаток.

Осевые вентиляторы ВО 27-188 №9 и ВО 27-188 №11,2 производства «Укрвентсистемы» являются надежными и эффективными устройствами для промышленных систем вентиляции и воздушного отопления. Их широкая область применения, различные варианты изготовления и возможность индивидуальной настройки делают их незаменимыми в технологических процессах различных отраслей промышленности.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВО 27-188 №9 И ВО 27-188 №11,2

Условное обозначение	Ød, мм	Ød1, мм	ØD, мм	ØD1, мм	L1, мм	L2, мм	h, мм
Вентилятор осевой ВО 27-188-9	900	945	1150	1115	385	940	630
Вентилятор осевой ВО 27-188-11,2	1120	1160	1415	1380	650	1170	780

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 27-188-9 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 27-188-9	1000	-10	86	79	83	85	83	81	78	76	76
ВО 27-188-9	1000	0	89	83	86	88	86	83	81	81	79
ВО 27-188-9	1000	10	91	85	88	90	88	86	83	81	81

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 27-188-11,2 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 27-188-11,2	750	-10	86	79	83	85	83	81	78	76	76
ВО 27-188-11,2	750	0	89	83	86	88	86	83	81	81	79
ВО 27-188-11,2	750	10	92	86	89	92	90	87	84	82	82
ВО 27-188-11,2	1000	-10	93	86	90	92	90	88	85	83	83
ВО 27-188-11,2	1000	0	96	90	93	95	93	90	88	88	86
ВО 27-188-11,2	1000	10	98	92	95	97	95	94	90	88	88
