Центробежные вентиляторы двухстороннего всасывания ВДН-24х2-II, ВДН-24х2-IIМК, ВДН-24х2М и ВДН-24х2МК, выпускаемые предприятием «Укрвентсистемы», предназначены для надежной подачи воздуха в топки паровых и водогрейных котлов. Эти модели также применяются для перемещения чистого воздуха в технологических установках. Их универсальность, долговечность и конструктивная продуманность делают их востребованными в энергетике, промышленности и теплоэнергетическом машиностроении.

НАЗНАЧЕНИЕ ВДН-24Х2-II, ВДН-24Х2-IIМК, ВДН-24Х2М, ВДН-24Х2МК

Главное назначение вентиляторов серии ВДН-24х2 — подача чистого воздуха в топочные камеры стационарных котлов. Это обеспечивает полное и экономичное сгорание топлива, снижает выбросы и увеличивает эффективность котлоагрегатов.

Также данные вентиляторы подходят для:

• перемещения воздуха в производственных линиях;
• работы в технологических системах, где требуется высокая производительность;
• применения в качестве дымососов двухстороннего всасывания.

Надежность конструкции позволяет использовать эти агрегаты в непрерывном режиме, включая работу на критически важных объектах.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВДН-24Х2-II, ВДН-24Х2-IIМК, ВДН-24Х2М, ВДН-24Х2МК

Вентиляторы и дымососы ВДН-24х2 рассчитаны на длительную работу как внутри помещений, так и на открытом воздухе. Они соответствуют климатическому исполнению «У» и могут устанавливаться в категориях размещения 1, 2, 3 и 4 по ГОСТ 15150-69.

Рабочий диапазон температур:

• минимальная температура запуска: –30 °C;
• максимальная температура входящего воздуха: +100 °C.

Это позволяет эксплуатировать оборудование в суровых климатических условиях и вблизи котельных агрегатов.

ВДН-24Х2-II, ВДН-24Х2-IIМК, ВДН-24Х2М, ВДН-24Х2МК  НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Вентиляторы выпускаются с правым и левым направлением вращения.

• Правое вращение — по часовой стрелке, если смотреть со стороны электродвигателя.
• Левое вращение — против часовой стрелки.

Выбор направления осуществляется в зависимости от конфигурации объекта и схемы воздушного тракта.

УГЛЫ ПОВОРОТА КОРПУСА ВДН-24Х2-II, ВДН-24Х2-IIМК, ВДН-24Х2М, ВДН-24Х2МК

Для упрощения монтажа улитка вентилятора может устанавливаться с поворотом на угол, кратный 45 градусам. Это обеспечивает гибкость при проектировании и точную ориентацию выходного патрубка под нужным углом. Возможна настройка под любые условия объекта без доработок.

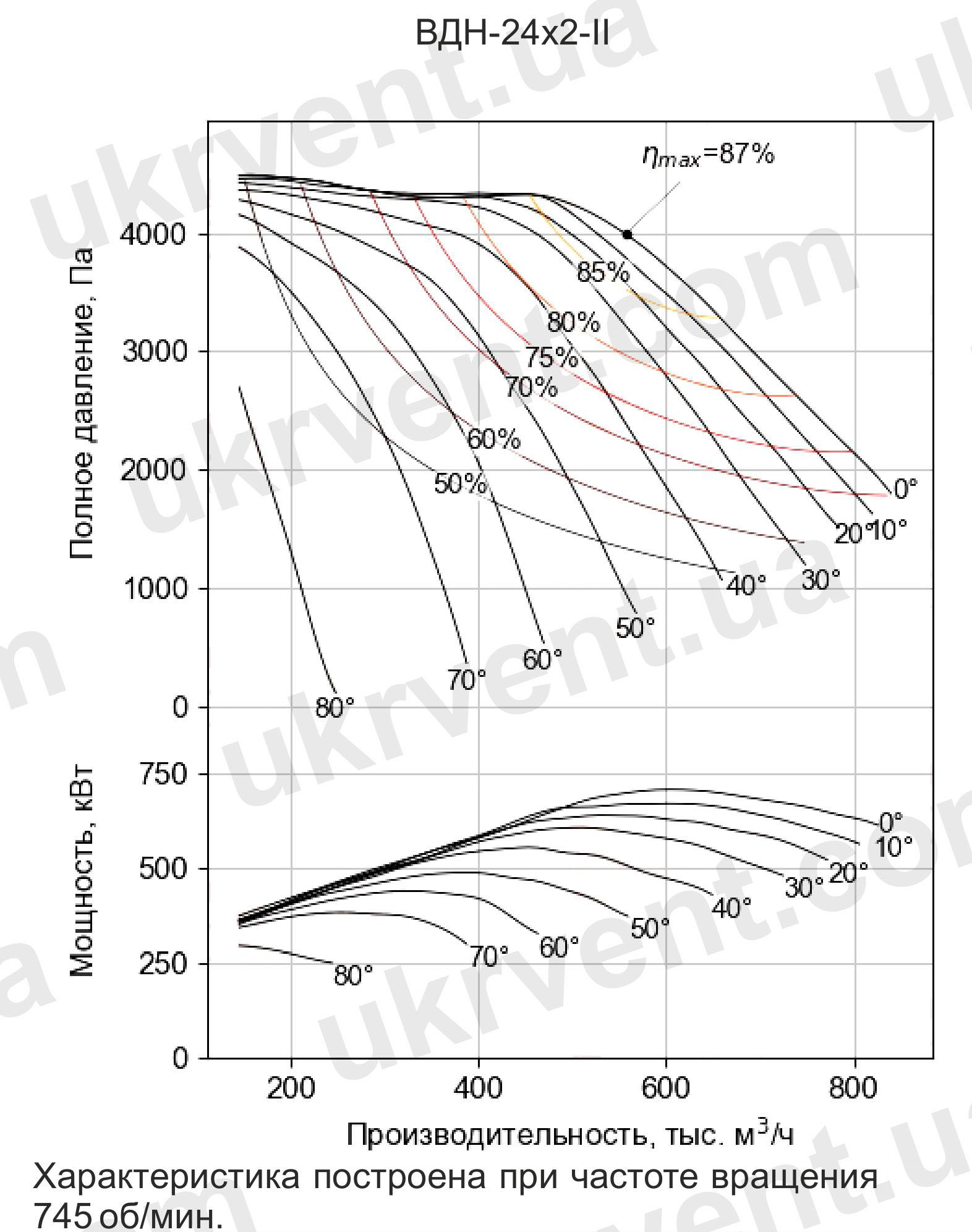

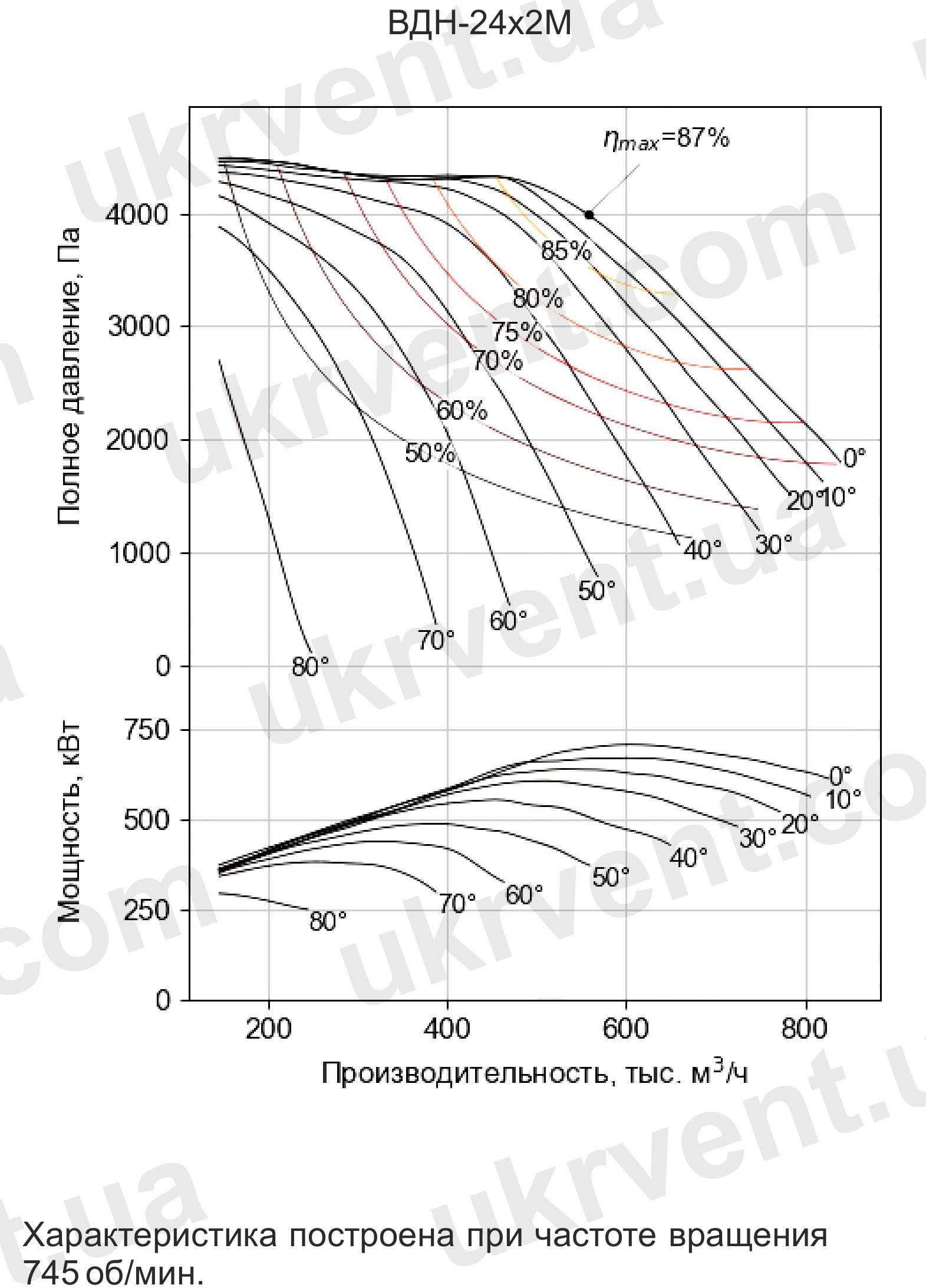

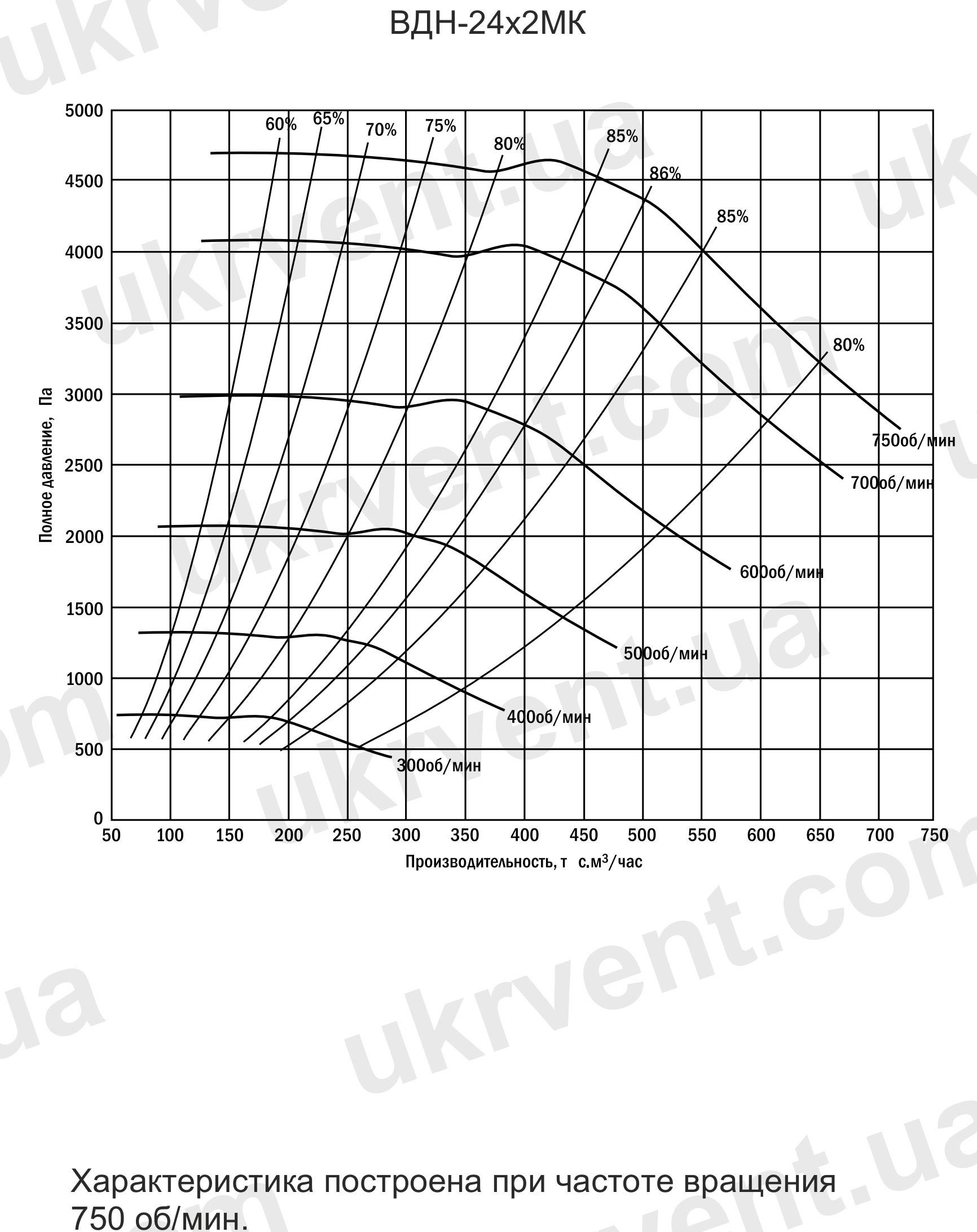

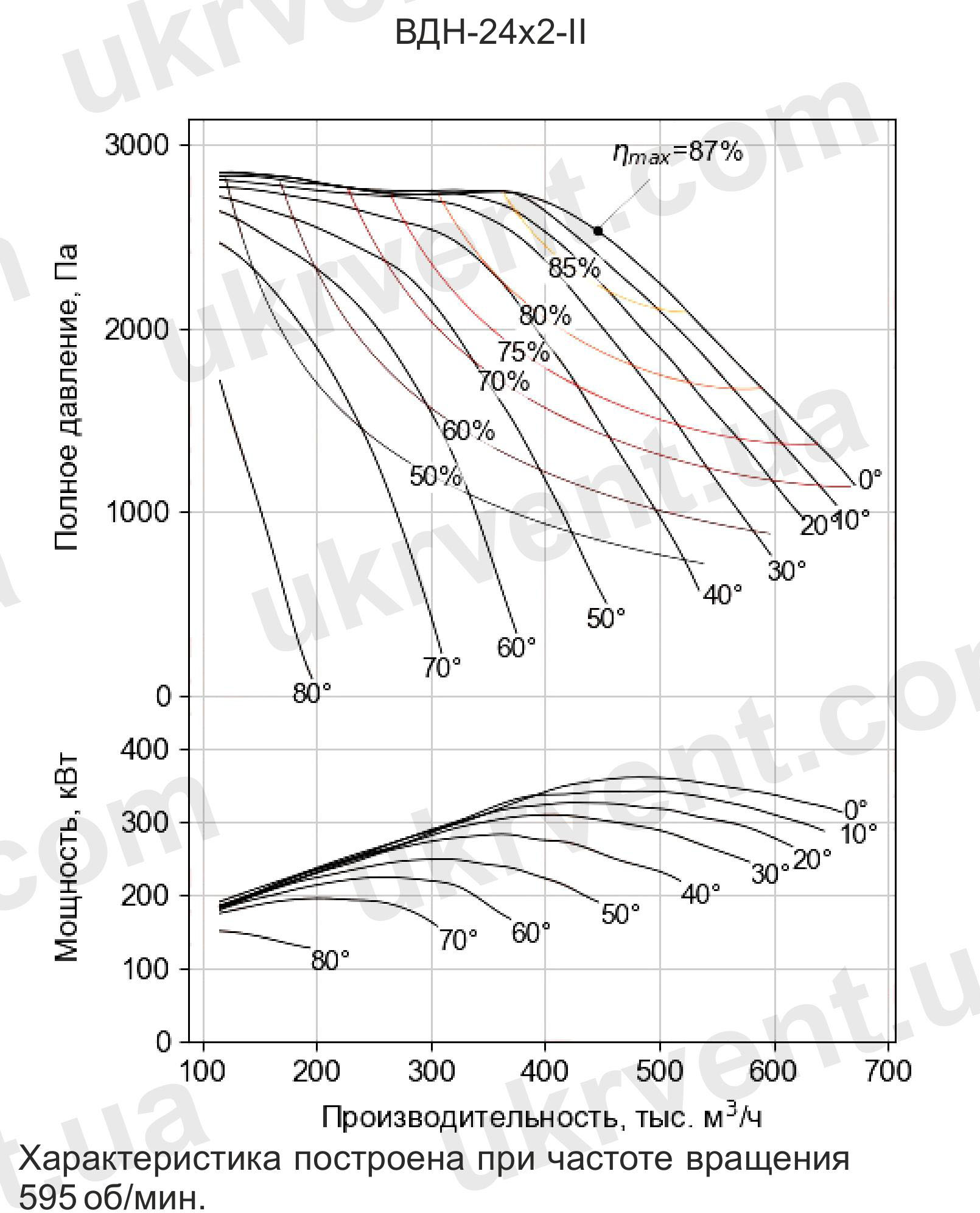

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ДВУСТОРОННЕГО ВДН-24Х2-II, ВДН-24Х2-IIМК, ВДН-24Х2М, ВДН-24Х2МК

• Вентилятор ВДН-24х2 — это надежная, проверенная временем конструкция. Он состоит из следующих элементов:
• Рабочее колесо — сварная сборка из ступицы и крыльчатки. Лопатки профилированные, загнутые назад, что позволяет достигать высокой производительности при пониженном уровне шума.
• Ходовая часть — включает вал, два корпуса подшипников, подшипники скольжения и муфту.
• Улитка и всасывающие карманы — сварные, выполнены из листовой и профильной стали.
• Всасывающие воронки — левая и правая, обеспечивают равномерное поступление воздуха с обеих сторон.
• Осевые направляющие аппараты — управляют производительностью. Поворот лопаток от 0° до 90° позволяет точно регулировать подачу воздуха.

Управление производительностью осуществляется поворотом лопаток направляющих аппаратов. При отклонении от оси потока воздух направляется по вращению рабочего колеса, что позволяет плавно снижать давление и расход.

УСТАНОВКА И МОНТАЖ ВДН-24х2-II, ВДН-24х2-IIМК, ВДН-24х2М, ВДН-24х2МК

Для установки вентилятора требуется предварительное проектирование фундамента, способного выдержать динамические нагрузки. Также необходимо обеспечить точную соосность всех соединений и устойчивость конструкции к вибрациям.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-24х2-II, ВДН-24х2-IIМК, ВДН-24х2М, ВДН-24х2МК

• Высокая надежность: проверенные конструкции, рассчитанные на интенсивную эксплуатацию.
• Гибкость в установке: возможность выбора направления вращения и поворота корпуса.
• Эффективная подача воздуха: высокая производительность и точная регулировка потока.
• Соответствие ГОСТ: оборудование полностью соответствует отечественным нормам и стандартам.
• Поддержка производителя: полное сопровождение на всех этапах — от подбора до пусконаладки.

Если вам требуется надёжное, производительное и адаптивное решение для систем подачи воздуха или дыма — выбирайте вентиляторы ВДН-24х2. Производство от «Укрвентсистемы» — это гарантия качества, промышленного ресурса и полной совместимости с большинством отечественных и зарубежных котлоагрегатов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-24х2-II, ВДН-24х2-IIМК, ВДН-24х2М, ВДН-24х2МК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30^оС, плотности газов 1,165 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ ТИПА ВДН-24х2-II, ВДН-24х2-IIМК, ВДН-24х2М, ВДН-24х2МК

*Размеры даны справочно

*Размеры даны справочно
