ДОД-43 ДЫМОСОС ОСЕВОЙ ДВУХСТУПЕНЧАТЫЙ
- Дымосос ДОД
- Дымосос осевой ДОД-28,5
- Дымосос осевой ДОД-31,5
- Дымосос осевой ДОД-41
- Дымосос осевой ДОД-43
Дымосос осевой двухступенчатый ДОД-43 производства Укрвентсистемы – это высокоэффективное промышленное оборудование, предназначенное для отвода дымовых газов из топок котлов паропроизводительностью 950–1650 т/ч. Модель разработана с учетом требований крупнейших теплоэнергетических объектов и ориентирована на эксплуатацию в составе пылеугольных и газомазутных котлов, оборудованных электрофильтрами. ДОД-43 обеспечивает стабильную работу парогенераторов и эффективную тягу при минимальных потерях давления.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ДОД-43
Осевые дымососы ДОД-43 предназначены для удаления дымовых газов из:
- топок котлов на твердом топливе;
- газомазутных котлов с высокой производительностью пара.
Оборудование обеспечивает надёжную эксплуатацию котлов при соблюдении проектных параметров и оптимизации энергетических затрат на тяговые системы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ОСЕВЫХ ДОД-28,5, ДОД-31,5, ДОД-41, ДОД-43

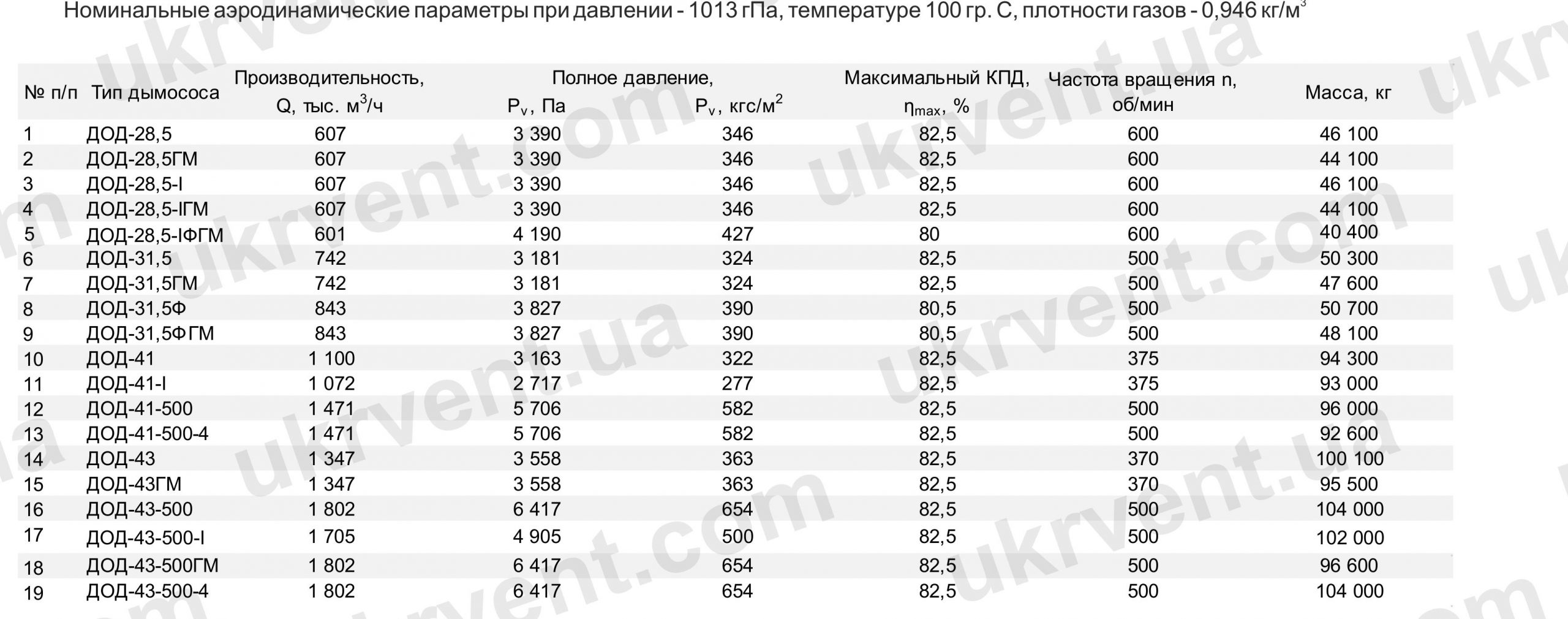

Номинальные аэродинамические параметры при давлении – 1013 гПа, температуре 100 гр. С, плотности газов – 0,946 кг/м3
| Тип дымососа | Производительность, Q, тыс. м3/ч | Полное давление, Pv , Па | Полное давление, Pv, кгс/м2 | Максимальный КПД, ηmax, % | Частота вращения n, об/мин | Масса, кг |
| ДОД-43ГМ | 1347 | 3558 | 363 | 82,5 | 370 | 95500 |
| ДОД-43-500 | 1802 | 6417 | 654 | 82,5 | 500 | 104000 |
| ДОД-43-500-I | 1705 | 4905 | 500 | 82,5 | 500 | 102000 |
| ДОД-43-500ГМ | 1802 | 6417 | 654 | 82,5 | 500 | 96600 |
| ДОД-43-500-4 | 1802 | 6417 | 654 | 82,5 | 500 | 104000 |

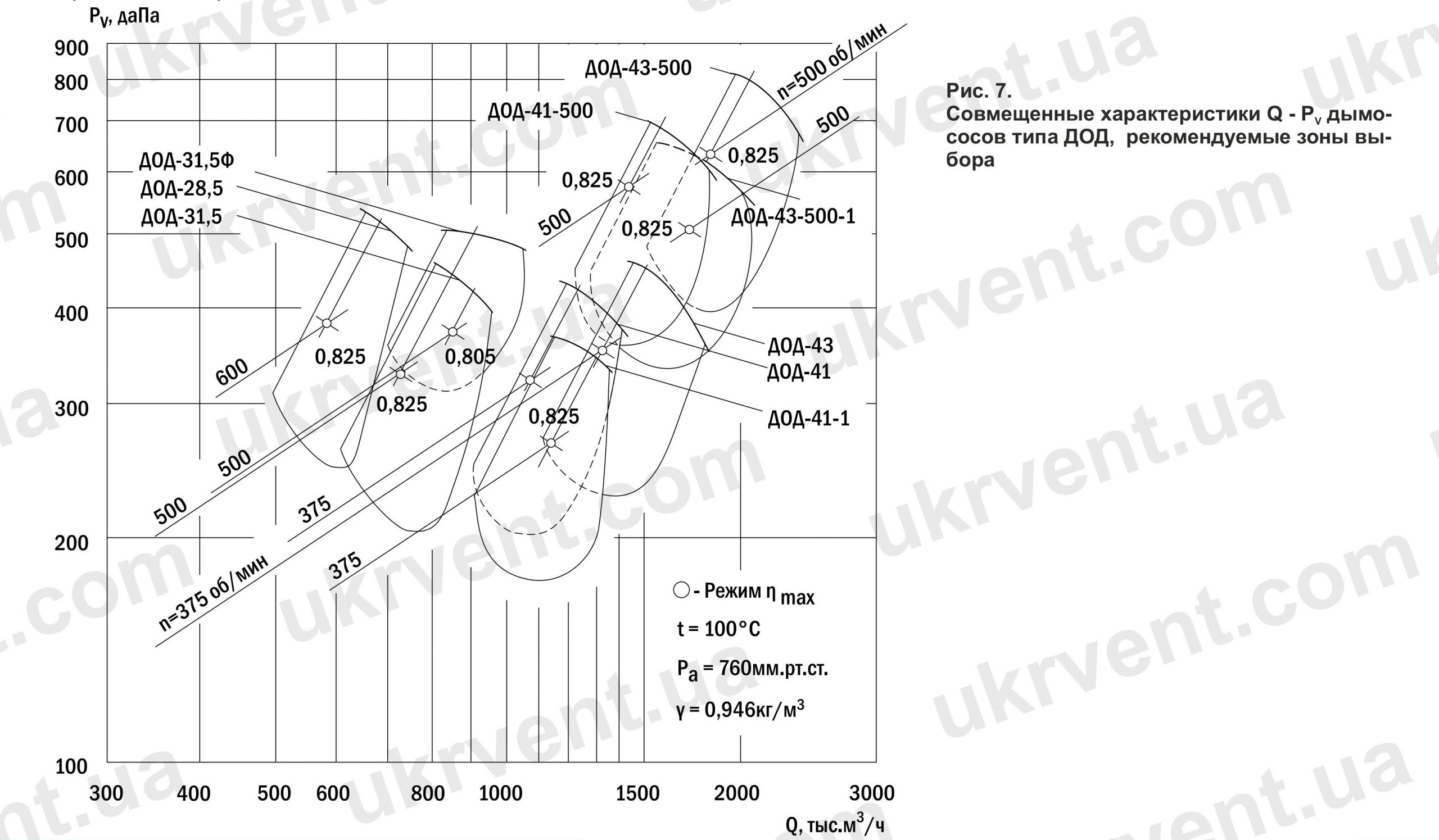

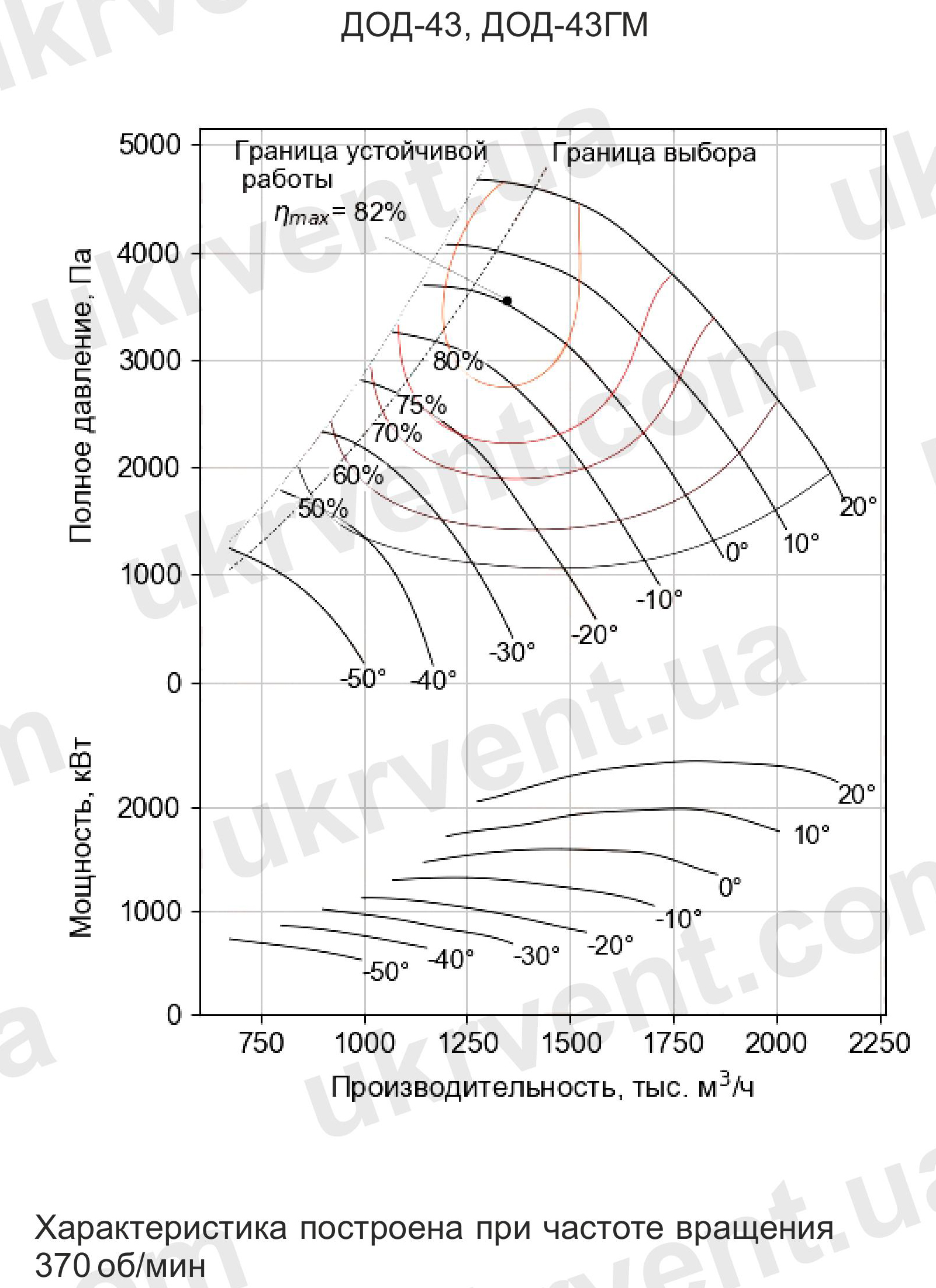

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОД-43, ДОД-43ГМ
при барометрическом давлении 1013 гПа, температуре 100о С и плотности газов 0,946 кг/м3 на входе в дымосос

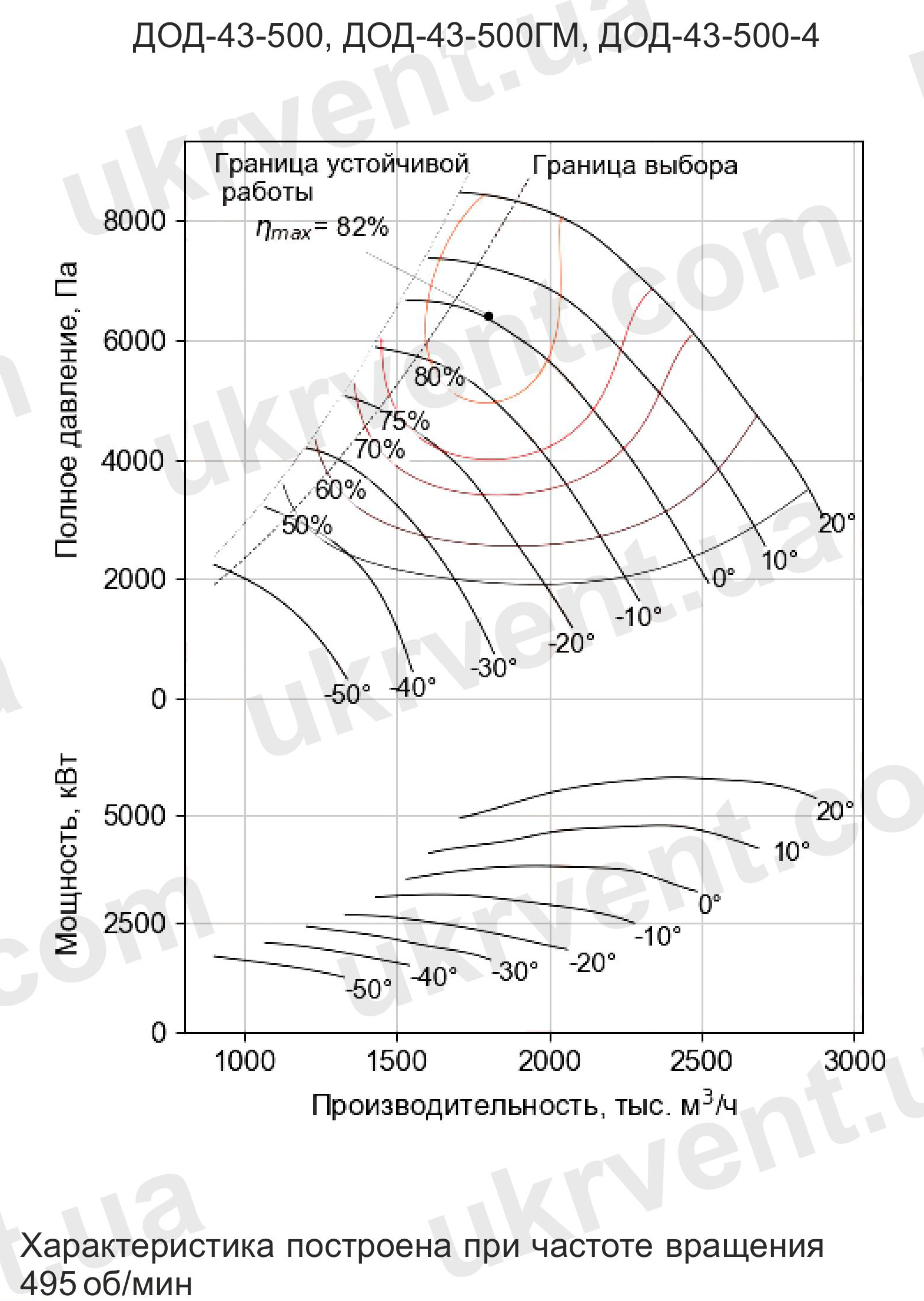

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОД-43-500, ДОД-45-500ГМ, ДОД-43-500-4
при барометрическом давлении 1013 гПа, температуре 100о С и плотности газов 0,946 кг/м3 на входе в дымосос

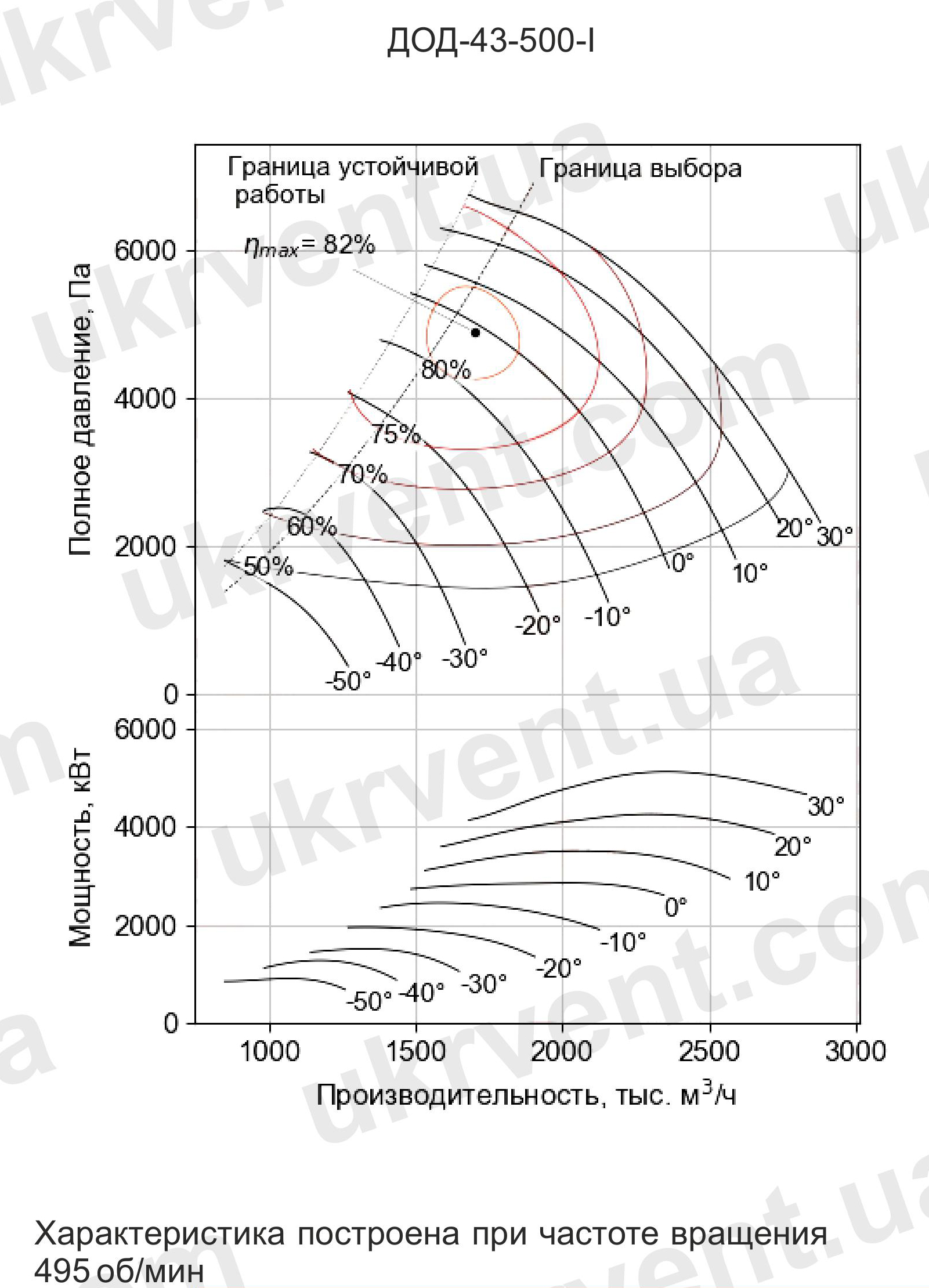

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОД-43-500-I
при барометрическом давлении 1013 гПа, температуре 100о С и плотности газов 0,946 кг/м3 на входе в дымосос
ДЫМОСОС ОСЕВОЙ ДОД-43 ГАБАРИТНЫЕ РАЗМЕРЫ
| Тип дымососа | Разворот, φвк° | а | а1 | b | b1 | В | D | d | Е | F | Н | L | L1 |
| ДОД-43 | 0 | 3225 | 3400 | 8600 | 8776 | 3870 | 4300 | 5450 | 3870 | 3803 | 9398 | 15058 | 12804 |
| ДОД-43ГМ | 0 | 3225 | 3400 | 8600 | 8776 | 3870 | 4320 | 5450 | 3870 | 3803 | 9398 | 15058 | 12804 |
| ДОД-43-500 | 0 | 3225 | 3400 | 8600 | 8776 | 3870 | 4300 | 5450 | 3870 | 3803 | 9420 | 15087 | 12804 |
| ДОД-43-500-1 | 0 | 3225 | 3400 | 8600 | 8776 | 3870 | 4300 | 5450 | 3870 | 3803 | 9420 | 15087 | 12804 |
| ДОД-43-500ГМ | 0 | 3225 | 3400 | 8600 | 8776 | 3870 | 4320 | 5450 | 3870 | 3803 | 9420 | 15087 | 12804 |
| ДОД-43-500-4 | 90 | 3225 | 3400 | 8600 | 8776 | 3870 | 4300 | 5450 | 4448 | 4448 | 7673 | 15087 | 12804 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДОД-43
Дымососы ДОД-43 разработаны для продолжительной работы:
в помещениях и на открытом воздухе (исполнение У, категория 1 по ГОСТ 15150-69);
при температуре эксплуатации от -30°С до +200°С;
допустимая концентрация пыли в потоке — не более 0,5 г/м³;
при наружной установке требуется монтаж защитного навеса.
КОНСТРУКЦИЯ ДЫМОСОСА ДОД-43

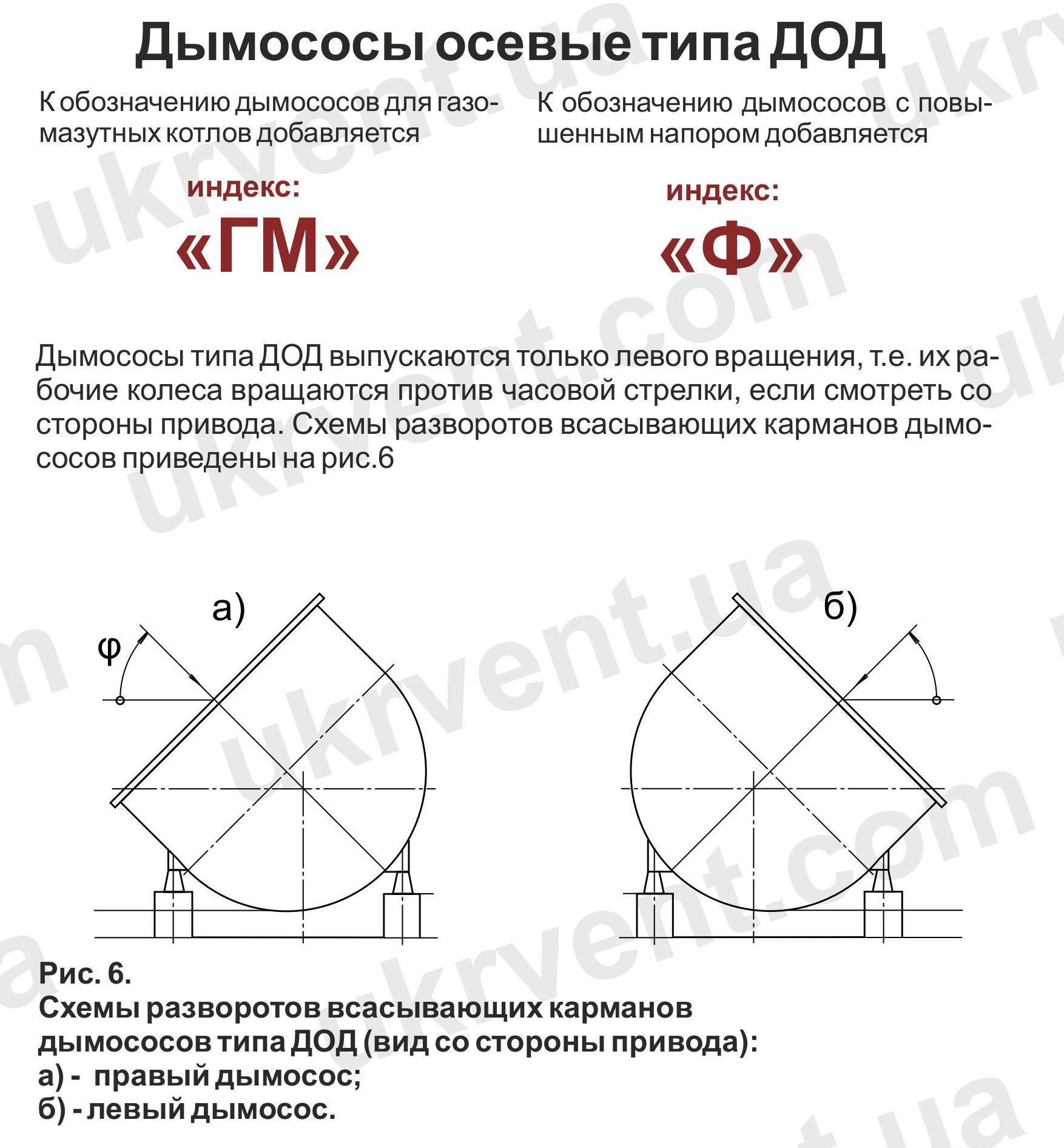

ДОД-43 — осевой двухступенчатый дымосос с рабочими колесами левого вращения (против часовой стрелки, вид со стороны привода).
Направление разворота всасывающих карманов (вид со стороны привода):
- правый;
- левый.
ОСНОВНЫЕ УЗЛЫ ОСЕВЫХ ДЫМОСОСОВ ДОД-43
- Рабочие колеса ДОД-43 первой и второй ступени дымососов выполняются одинаковыми и представляют собой сварную конструкцию, состоящую из цилиндрической втулки и приваренных к ней лопаток.
- Ходовая часть ДОД-43 дымососов состоит из: вала; двух подшипниковых опор; тормоза и муфты, соединяющей вал машины непосредственно с валом электродвигателя.
- Тормоз ходовой части – колодочного типа.
- Всасывающий карман дымососов ДОД-43 состоит из двух половин – нижней и верхней.
- Опоры выполнены в виде специальных подставок, монтируемых на фундаменте. Конструкция крепления дымососов к подставкам обеспечивает направленность возможных тепловых расширений корпуса, всасывающего кармана и диффузора.
- Направляющие аппараты дымососов – входной и промежуточный – служат для установки требуемого режима в процессе эксплуатации. Направляющие аппараты имеют поворотные лопатки, лопатки могут поворачиваться от +20 до -50°. При промежуточных углах от 0 до +20° поток газов отклоняется против направления вращения рабочих колес, что приводит к плавному увеличению производительности и давления, развиваемого дымососами. При промежуточных углах от 0 до -50° поток газов отклоняется по направлению вращения рабочих колес, что, соответственно, приводит к плавному уменьшению производительности и давления.
- Спрямляющий аппарат дымососов служит для раскручивания потока газов за рабочим колесом второй ступени, при этом остаточная скорость закручивания потока за спрямляющим аппаратом очень мала. В спрямляющем аппарате происходит уменьшение скорости потока газов и увеличивается статическое давление, развиваемое дымососом.
Для установки дымососов должен быть спроектирован и сооружен фундамент согласно специальному заданию, выдаваемому заводом-изготовителем машин. При проектировании фундамент дымососов должен быть проверен на резонансные колебания в соответствии с действующими нормами.
ПРЕИМУЩЕСТВА ДОД-43 ОТ УКРВЕНТСИСТЕМЫ
- Высокая производительность и надежность в экстремальных условиях.
- Надежная конструкция, адаптированная к промышленным котельным установкам.
- Простота в обслуживании благодаря унифицированным рабочим колесам.
- Гибкость управления параметрами тяги с помощью направляющих аппаратов.
Дымосос осевой ДОД-43 — это проверенное решение для предприятий ТЭК, где стабильная тяга и надежная эксплуатация котлов играют ключевую роль в бесперебойной работе. Продукция Укрвентсистемы — это сочетание прочности, технической точности и соответствия самым высоким требованиям отрасли.
