ДЫМОСОСЫ ДН-21МФК И ДН-21МФКГМ ФОРСИРОВАННЫЕ

Дымососы центробежные одностороннего всасывания типа ДН-21МФК и ДН-21МФКГМ форсированные производства «Укрвентсистемы» предназначены для удаления продуктов сгорания из топок стационарных паровых котлов с паропроизводительностью до 480 тонн в час при повышенном сопротивлении дымового тракта. Агрегаты эффективно справляются с транспортировкой газовых сред, содержащих частицы с высокой степенью адгезии к рабочему колесу и корпусу.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Форсированные дымососы ДН-21МФК и ДН-21МФКГМ рекомендуются к установке в паровых котлах, технологических установках, а также для замены устаревших агрегатов типа ТДМ при транспортировке неагрессивных дымовых газов с запыленностью до 2 г/м³ и абразивностью, не превышающей золы дымовых газов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип дымососа: радиальный, одностороннего всасывания
Рабочее колесо: сварное, с 16 назад загнутыми лопатками
Корпус: спиральный поворотный
Максимальная температура газа на входе: +250°С (углеродистая сталь), до +400°С (нержавеющая сталь)
Климатическое исполнение: У, Т по ГОСТ 15150-69, категории размещения 1,2,3,4
Температурный режим запуска: не ниже -30°С
Управление направляющими аппаратами: ручное или через МЭО

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Дымососы ДН-21МФК и ДН-21МФКГМ выпускаются с правым или левым направлением вращения рабочего колеса. Направление корпуса соответствует направлению вращения и определяется со стороны электродвигателя. Возможность изменения угла поворота улитки от 0° до 270° с шагом 15° значительно упрощает монтаж и стыковку с дымопроводами.

Рабочее колесо насажено на промежуточный вал и соединено с валом электродвигателя через муфту. Такая конструкция особенно эффективна при работе в условиях высоких температур перемещаемых газов от 200 до 400°С.

ИСПОЛНЕНИЯ ДЫМОСОСОВ

В зависимости от условий эксплуатации и свойств транспортируемой среды дымососы ДН-21МФК и ДН-21МФКГМ выпускаются в следующих вариантах:

С противоизносной защитой: сменные броневые листы на обечайке улитки, усиленные рабочие колёса
Без противоизносной защиты: исполнение ГМ для газомазутных котлов
С дополнительной защитой: броневые листы и специальные износостойкие лопатки на колесе

СХЕМА ИСПОЛНЕНИЯ

Согласно схеме 3: рабочее колесо дымососа монтируется на промежуточный вал и соединяется с валом электродвигателя через муфту. Это повышает ресурс узлов при эксплуатации в тяжёлых температурных режимах.

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Углеродистая сталь: стандартное исполнение для газов с температурой до 200°С
Нержавеющая сталь: специальное исполнение под заказ для температур до 400°С

МОДИФИКАЦИИ ДЫМОСОСОВ ДН-21

ДН-21ФГМ: для газомазутных котлов, перемещающих дымовые газы без абразивных включений
ДН-21ФК: с современными подшипниковыми узлами на импортной консистентной смазке
ДН-21ФМ: модернизированная конструкция с улучшенными эксплуатационными характеристиками

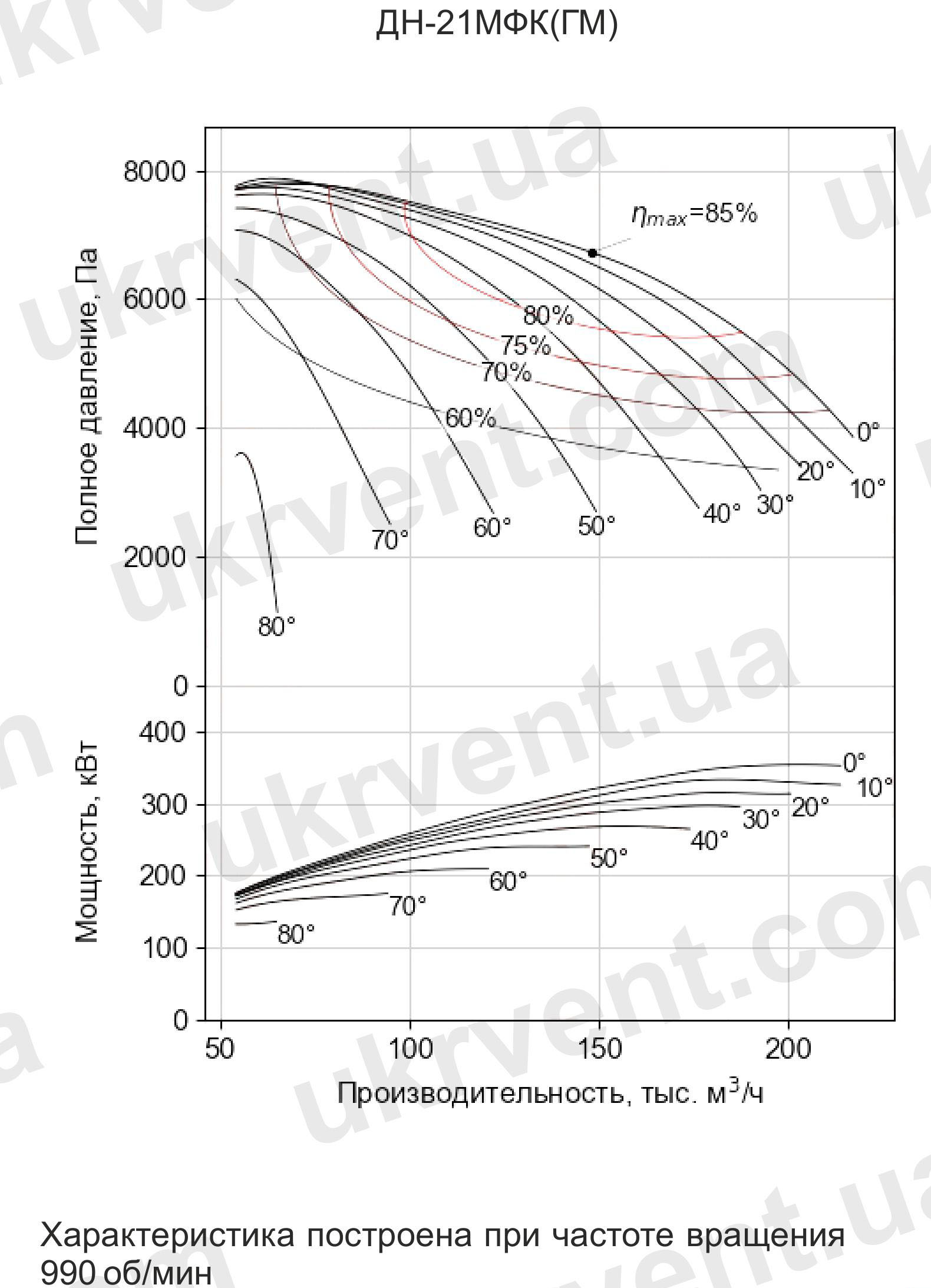

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100^oС и плотности газов 0,946 кг/м³ на входе в дымосос

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-21МФК И ДН-21МФКГМ ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Высокая надежность конструкции: все элементы выполнены с расчетом на длительную безотказную эксплуатацию.
Повышенная производительность: оптимизированная аэродинамика рабочих колес.
Минимальные эксплуатационные затраты: высокая эффективность при низких энергозатратах.
Применение качественных материалов: углеродистая и нержавеющая сталь, износостойкие покрытия.
Точная балансировка: динамическая балансировка рабочих колес обеспечивает минимальный уровень вибраций и износ подшипников.

Купить форсированные дымососы ДН-21МФК и ДН-21МФКГМ производства Укрвентсистемы — значит обеспечить бесперебойную и эффективную работу котельных установок и промышленных агрегатов даже в самых тяжёлых условиях эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДН-21МФК, ДН-21МФКГМ

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	ДН-21МФК	ДН-21МФКГМ
Производительнос ть,Q, тыс. м³/ч	148	148
Полное давление, Pv, Па	6720	6720
Полное давление, Pv, кгс/м²	685	685
Максимальный КПД, ηmax, %	85	85
Частота вращения n, об/мин	990	990
Масса, кг	5335	4650

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ТИПА ДН-21МФК, ДН-21МФКГМ

Группа присоединительных размеров, мм – *Размеры даны справочно

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ДН-21МФК, ДН-21МФКГМ	0	780	900	1050	1170	1400	1500	14	24	19	19
	30	780	900	1050	1170	1400	1500	14	24	19	19
	45	780	900	1050	1170	1400	1500	14	24	19	19
	60	780	900	1050	1170	1400	1500	14	24	19	19
	75	780	900	1050	1170	1400	1500	14	24	19	19
	₉₀	780	900	1050	1170	1400	1500	14	24	19	19
	105	780	900	1050	1170	1400	1500	14	24	19	19
	150	780	900	1050	1170	1400	1500	14	24	19	19
	165	780	900	1050	1170	1400	1500	14	24	19	19
	180	780	900	1050	1170	1400	1500	14	24	19	19
	270	780	900	1050	1170	1400	1500	14	24	19	19

Группа габаритных размеров , мм – *Размеры даны справочно

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ДН-21МФК, ДН-21МФКГМ	0	3610	1365	2100	3080	1294	750	545	2893	953
	30	3610	1365	2100	3080	1294	750	545	2893	953
	45	3610	1365	2100	3080	1294	750	545	2893	953
	60	3610	1365	2100	3080	1294	750	545	2893	953
	75	3610	1365	2100	3080	1294	1000	545	2893	953
	₉₀	3610	1365	2100	3080	1294	750	545	2893	953
	105	3610	1365	2100	3080	1294	1000	545	2893	953
	150	3610	1365	2100	3080	1294	1200	545	2893	953
	165	3610	1365	2100	3080	1294	1000	545	2893	953
	180	3610	1365	2100	3080	1294	750	545	2893	953
	270	3610	1365	2100	3080	1294	750	545	2893	953

Группа установочных размеров, мм – *Размеры даны справочно

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ДН-21МФК, ДН-21МФКГМ	0	670	1432		850	900	1812	975
	30	670	1432		850	1200	1745	975
	45	670	670	380	850	2187	1709	975
	60	670	670	380	850	2005	1668	975
	75	670	670	380	850	1814	1496	975
	₉₀	670	670	380	850	1927	1585	975
	105	670	670	380	850	1717	1404	975
	150	670	670	380	850	1386	1095	975
	165	670	670	380	850	1544	1238	975
	180	670	670	380	850	1685	1353	975
	270	670	670	380	850	1429	2136	975
