ВЕНТИЛЯТОР ПРОМЫШЛЕННЫЙ ОСЕВОЙ ВО-46-130-10

Вентиляторы ВО-46-130 №4-12,5

Вентилятор промышленный осевой ВО-46-130-10 – это надежное и высокоэффективное оборудование, предназначенное для перемещения воздуха и неагрессивных газовых смесей. Данная модель относится к категории средненапорных осевых вентиляторов и широко применяется в системах вентиляции, кондиционирования, отопления, а также в различных технологических процессах на производственных предприятиях.

Основные сферы применения ВО-46-130-10 включают:

системы приточно-вытяжной вентиляции промышленных и общественных зданий;
оборудование тепловых и сушильных установок;
охлаждение технологического оборудования и электрических машин;
вентиляцию складских и сельскохозяйственных объектов, включая теплицы, овощехранилища, фермы и птичники;
системы дымоудаления и подпора воздуха в зданиях и сооружениях.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВО46-130 №10

Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	Масса вентилятора с двигателем max, кг		Масса вентилятора без двигателя max, кг
				с горизонтальной осью вращения	с вертикальной осью вращения	с горизонтальной осью вращения	с вертикальной осью вращения
Вентилятор осевой ВО46-130 №10	1000	11,0	1000	269	274	154	159

Вентилятор ВО-46-130-10 оснащается рабочим колесом диаметром 10 дм и электродвигателем мощностью 11 кВт с частотой вращения 1000 об/мин. Его конструкция обеспечивает оптимальное соотношение расхода воздуха и создаваемого давления, что позволяет эффективно использовать его в различных инженерных системах.

Аэродинамические характеристики данной модели позволяют поддерживать стабильную работу в широком диапазоне эксплуатационных условий. Высокий коэффициент полезного действия (КПД) способствует снижению энергопотребления при сохранении высокой производительности.

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО 46-130 №10

Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
Осевой вентилятор ВО46-130 №10	50	1000	107	83	85	105	103	100	96	91	81

Шумовые характеристики вентилятора ВО-46-130-10 соответствуют требованиям действующих стандартов, что позволяет использовать его в зданиях с повышенными требованиями к уровню шума. Конструкция вентилятора обеспечивает снижение вибрации и шумовой нагрузки за счет оптимизированной формы лопаток рабочего колеса и применения спрямляющего аппарата.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА ВО46-130 №10

Конструкция вентилятора предусматривает удобный монтаж в системах вентиляции, что делает его универсальным решением для различных объектов. Компактные габаритные размеры и стандартные присоединительные фланцы обеспечивают простоту интеграции в уже существующие вентиляционные системы без необходимости внесения значительных изменений в проектную документацию.

Вентилятор осевой ВО-46-130-01 с горизонтальной осью вращения

Вентилятор осевой ВО-46-130-02 с вертикальной осью вращения

1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка

Обозначение вентилятора	Dк	D	D1	А	А1	в	81	L	н	Н1	d	L	n
Вентилятор осевой ВО-46-130-10-01	1000	1005	1040	475	408	956	900	705	1235	610	9х14	224	16
Вентилятор осевой ВО-46-130-10-02	1000	1005	1045	–	–	–	–	1138	820	–	9х14		16

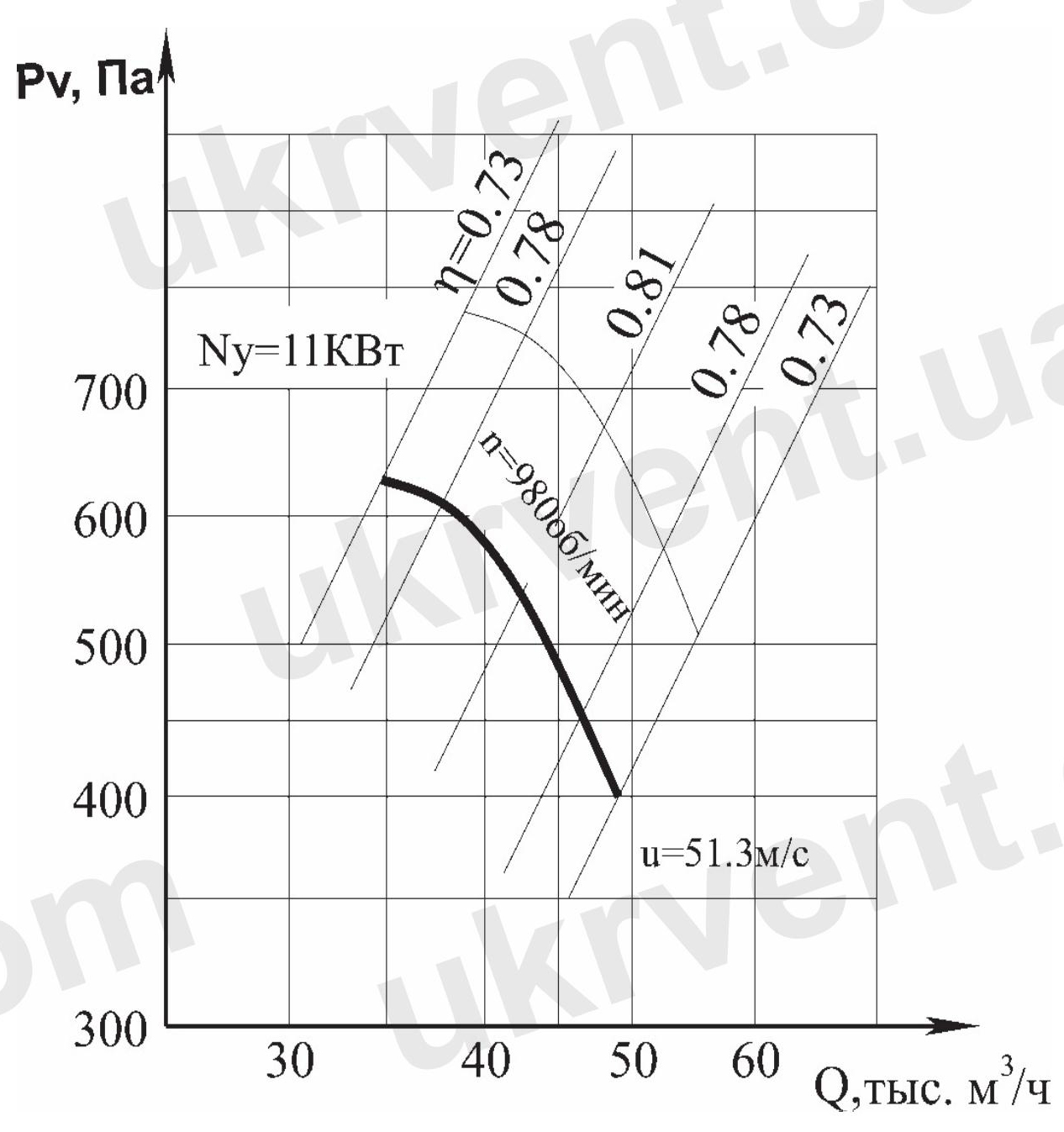

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО 46-130 №10

ВО-46-130-10 обладает высокой производительностью при сохранении устойчивых аэродинамических характеристик. График аэродинамики вентилятора демонстрирует зависимость расхода воздуха от создаваемого давления, что позволяет выбрать оптимальный режим работы для конкретных условий эксплуатации.

Основные параметры:

Q – производительность по воздуху, 10³ м³/ч;

Pv – полное давление, Па;

η – коэффициент полезного действия (КПД);

n – частота вращения рабочего колеса, об/мин;

N – потребляемая мощность двигателя, кВт.

НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА ВО46-130 №10

Вентиляторы осевые ВО-46-130-10 могут устанавливаться в системах подпора воздуха для подачи наружного воздуха на лестничные клетки и в лифтовые шахты, создавая избыточное давление и предотвращая проникновение дыма в случае пожара. Кроме того, они активно используются в санитарно-производственных целях, обеспечивая необходимый воздухообмен в промышленных и общественных помещениях.

ОБЛАСТИ ПРИМЕНЕНИЯ ВО 46-130 10

ВО-46-130-10 широко применяется в самых разных отраслях промышленности и сельского хозяйства:

вентиляция производственных помещений и складов;
охлаждение электрооборудования и промышленных установок;
обеспечение циркуляции воздуха в теплицах, хранилищах овощей и фруктов;
создание благоприятных условий в животноводческих комплексах;
применение в сушильных камерах и покрасочных цехах;
использование в системах общественного питания и пищевой промышленности.

КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ ВО46-130 №10

Конструкция вентилятора ВО-46-130-10 включает:

рабочее колесо – обеспечивает равномерный и мощный воздушный поток;
цилиндрический корпус – устойчивый к механическим нагрузкам и вибрации;
спрямляющий аппарат – повышает эффективность вентилятора и снижает турбулентность воздушного потока;
электродвигатель – мощностью 11 кВт с частотой вращения 1000 об/мин;
лючок обслуживания – упрощает техническое обслуживание и осмотр вентилятора.

Модель выпускается в двух исполнениях:

ВО-46-130-10- I – с углом установки лопаток 36°;
ВО-46-130-10- II – с углом установки лопаток 51°.

По запросу вентиляторы могут комплектоваться гибкими круглыми вставками для более удобного монтажа.

ВЕНТИЛЯТОР ОСЕВОЙ ВО 46-130 №10 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВО-46-130-10 предназначены для работы в следующих условиях:

температура перемещаемой среды – до +40°C;
диапазон температур окружающей среды – от -40°C до +40°C;
относительная влажность воздуха – до 80% (при +25°C);
содержание пыли в воздухе – не более 0,01 г/м³;
отсутствие липких и волокнистых частиц в перемещаемом воздухе.

Оборудование соответствует требованиям ГОСТ 11442-90 и ГОСТ 15150 и может эксплуатироваться в климатических условиях У2 (умеренный климат, категория размещения 2). Допускается эксплуатация по категории 1 при условии защиты электродвигателя от атмосферных осадков.

Осевой промышленный вентилятор ВО-46-130-10 – это эффективное, надежное и экономичное решение для систем вентиляции и технологического оборудования. Благодаря высокой производительности, долговечности и универсальности применения, данная модель является оптимальным выбором для промышленных предприятий, сельского хозяйства, складских комплексов и систем жизнеобеспечения зданий.
