Дымососы ДН-22х2ФК и ДН-22х2ФКГМ — это высоконапорные центробежные устройства двухстороннего всасывания, которые предназначены для эффективного отсасывания дымовых газов из топок паровых стационарных котлов с паропроизводительностью до 480 т/ч. Эти устройства активно применяются в котельных и технологических установках для перемещения неагрессивных газов с малой запыленностью твердыми частицами (не более 2 г/м³), по абразивности схожими с золой дымовых газов.

ОБЩИЕ СВЕДЕНИЯ

Дымососы ДН-22х2ФК и ДН-22х2ФКГМ могут использоваться в котлах с высокой производительностью, эффективно удаляя дымовые газы, препятствуя их накоплению в трубопроводах и других элементах системы. Рекомендуется использовать их взамен менее эффективных типов дымососов, таких как ТДМ, для сред, содержащих примеси, склонные к налипанию на лопатки рабочего колеса.

Максимально допустимая температура дымовых газов на входе в устройство не должна превышать +250°C, что обеспечивает безопасность эксплуатации. Для газомазутных котлов модели дымососов с индексом «ГМ» отличаются от стандартных моделей конструкцией, предназначенной для работы с дымовыми газами, не содержащими абразивных частиц.

ОСОБЕННОСТИ ДЫМОСОСОВ ДН-22х2ФК И ДН-22х2ФКГМ

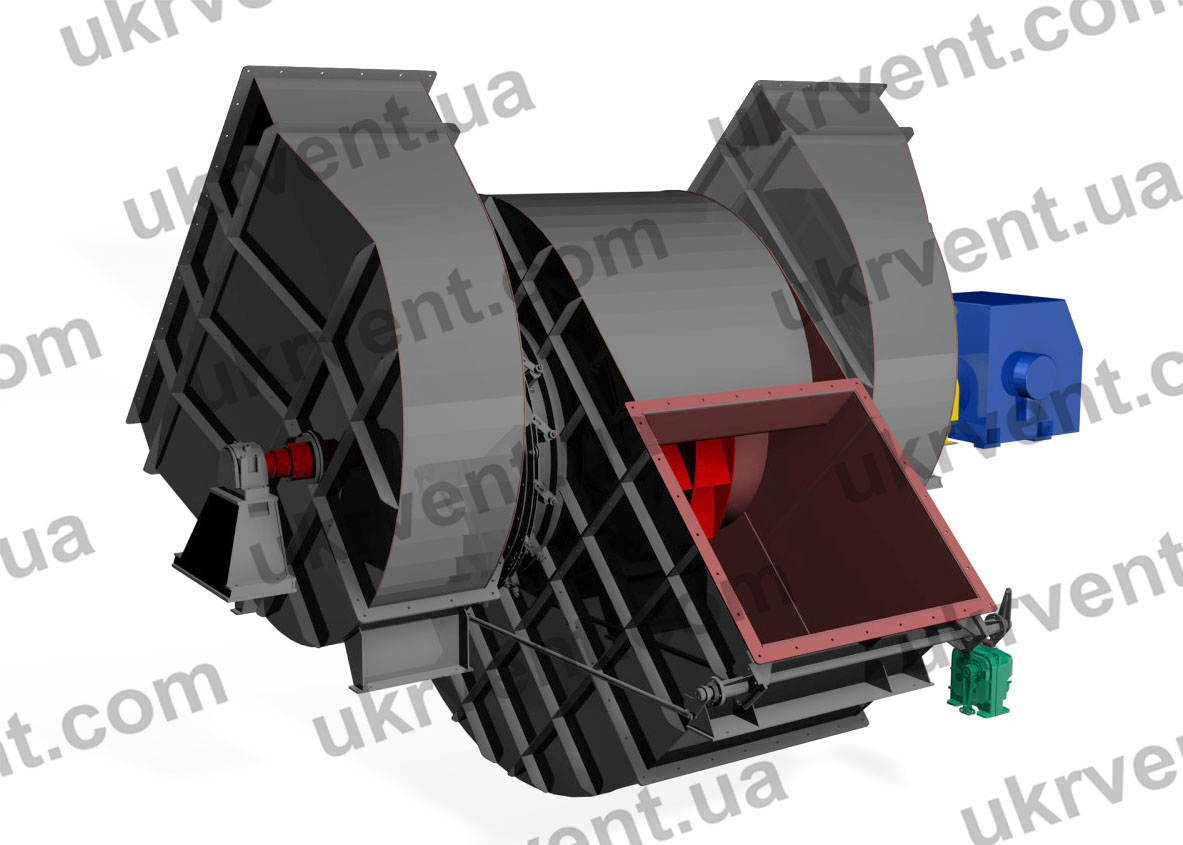

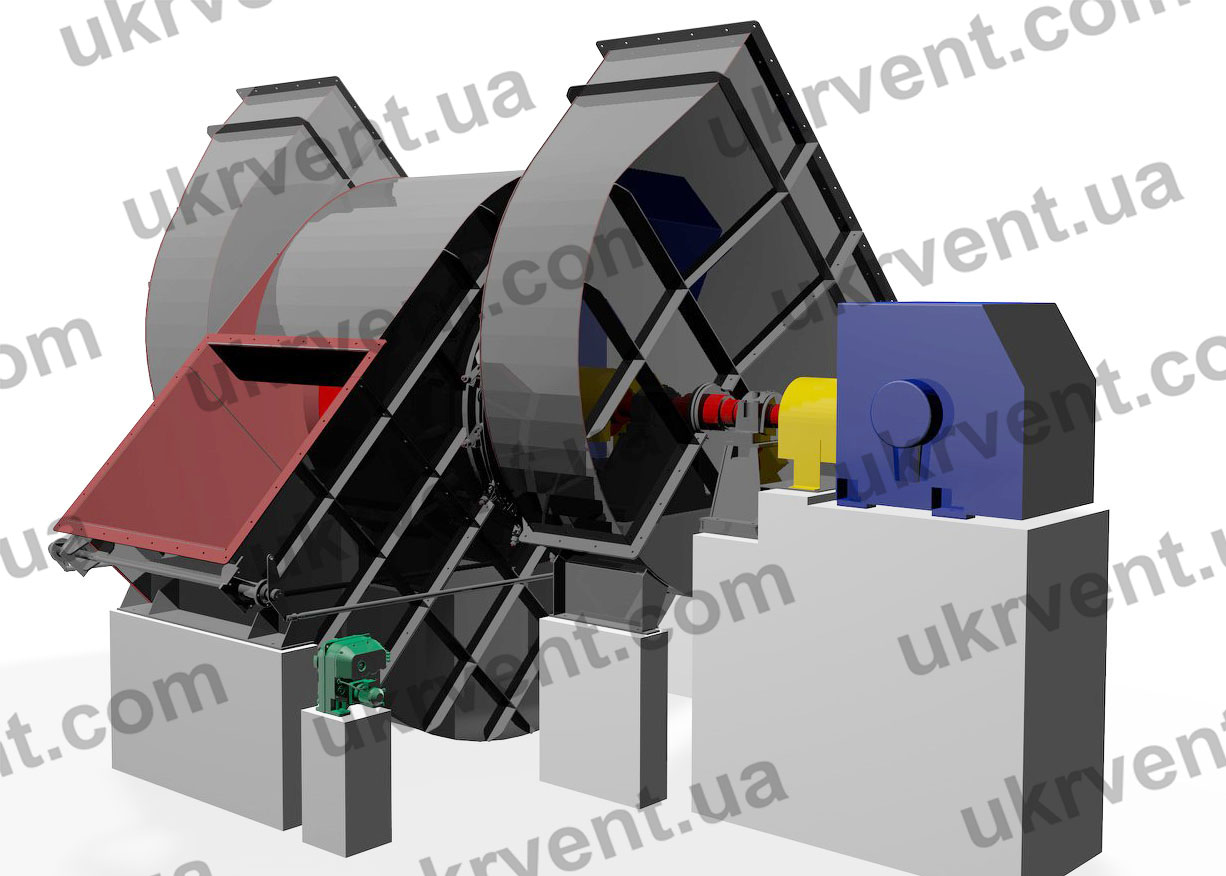

Одной из основных особенностей конструкций дымососов ДН-22х2ФК и ДН-22х2ФКГМ является их высокая степень надежности и долговечности. Эти устройства изготавливаются из углеродистой стали, что придает им прочность и устойчивость к воздействию высоких температур. Применение металлических угольников и полос для усиления конструкции позволяет предотвратить возможные деформации корпуса из-за перегревов.

Рабочее колесо этих дымососов состоит из сварной конструкции, включающей ступицу, основной и конический диски, а также лопатки, загнутые назад. Такая конструкция рабочего колеса позволяет обеспечить оптимальное движение дымовых газов с минимальными потерями энергии.

Корпус дымососа выполнен в виде улитки и состоит из листовой углеродистой стали. Для повышения жесткости конструкции, предотвращения деформаций и снижения вибраций в процессе работы, корпус дополнительно оснащен ребрами жесткости. Также, для улучшения работы устройства в сложных условиях эксплуатации, корпус может быть оснащен жалюзийными решетками, которые способствуют более эффективному всасыванию дымовых газов.

Направляющий аппарат устанавливается на всасывающий карман дымососа и служит для регулирования разрежения в топке котлоагрегата. Он также позволяет более эффективно управлять движением газа внутри устройства.

Ходовая часть дымососа состоит из вала, подшипниковых узлов и упругой муфты. Такая конструкция обеспечивает надежную работу устройства, устойчивость к вибрациям и долговечность в эксплуатации.

Рама дымососа представляет собой сварную металлическую конструкцию, к которой крепятся корпус, ходовая часть и двигатель. Рама играет важную роль в обеспечении стабильной работы дымососа и должна устанавливаться на подготовленной платформе, согласно проектно-технической документации котельной.

СХЕМА РАЗВОРОТОВ И СПИРАЛЬНЫЙ КОРПУС ДЫМОСОСОВ

Для удобства монтажа улитка дымососа может быть переставлена под углами, кратными 45°. Это позволяет адаптировать устройство к специфическим условиям установки и эксплуатации. Также стоит отметить, что улитка дымососа может быть выполнена как правого, так и левого вращения. В зависимости от направления вращения, поток дымовых газов в улитке может двигаться как по часовой стрелке (правое вращение), так и против часовой стрелки (левое вращение). Такие решения обеспечивают универсальность и гибкость установки дымососов.

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Дымососы ДН-22х2ФК и ДН-22х2ФКГМ используются в широком диапазоне приложений, включая:

• Теплоэнергетику, где они необходимы для обеспечения надежной работы паровых и водогрейных котлов.
• Газо-мазутные котлы, в том числе для котлов, работающих на газе или мазуте. Эти дымососы эффективно удаляют дымовые газы, поддерживая нормальные условия работы котлов.
• Промышленные установки, где требуется перемещение неагрессивных газов с небольшой запыленностью. Дымососы ДН-22х2ФК и ДН-22х2ФКГМ также могут использоваться для вентиляции производственных помещений и удаления газовых загрязнителей.
• Вентиляция зданий и сооружений, например, в торговых центрах, складских помещениях, парковках, где важно поддерживать безопасную атмосферу.
• Энергетические установки, такие как тепловые электростанции и когенерационные установки. Эти устройства играют важную роль в поддержании нормальной работы энергетических систем и очистке дымовых газов.

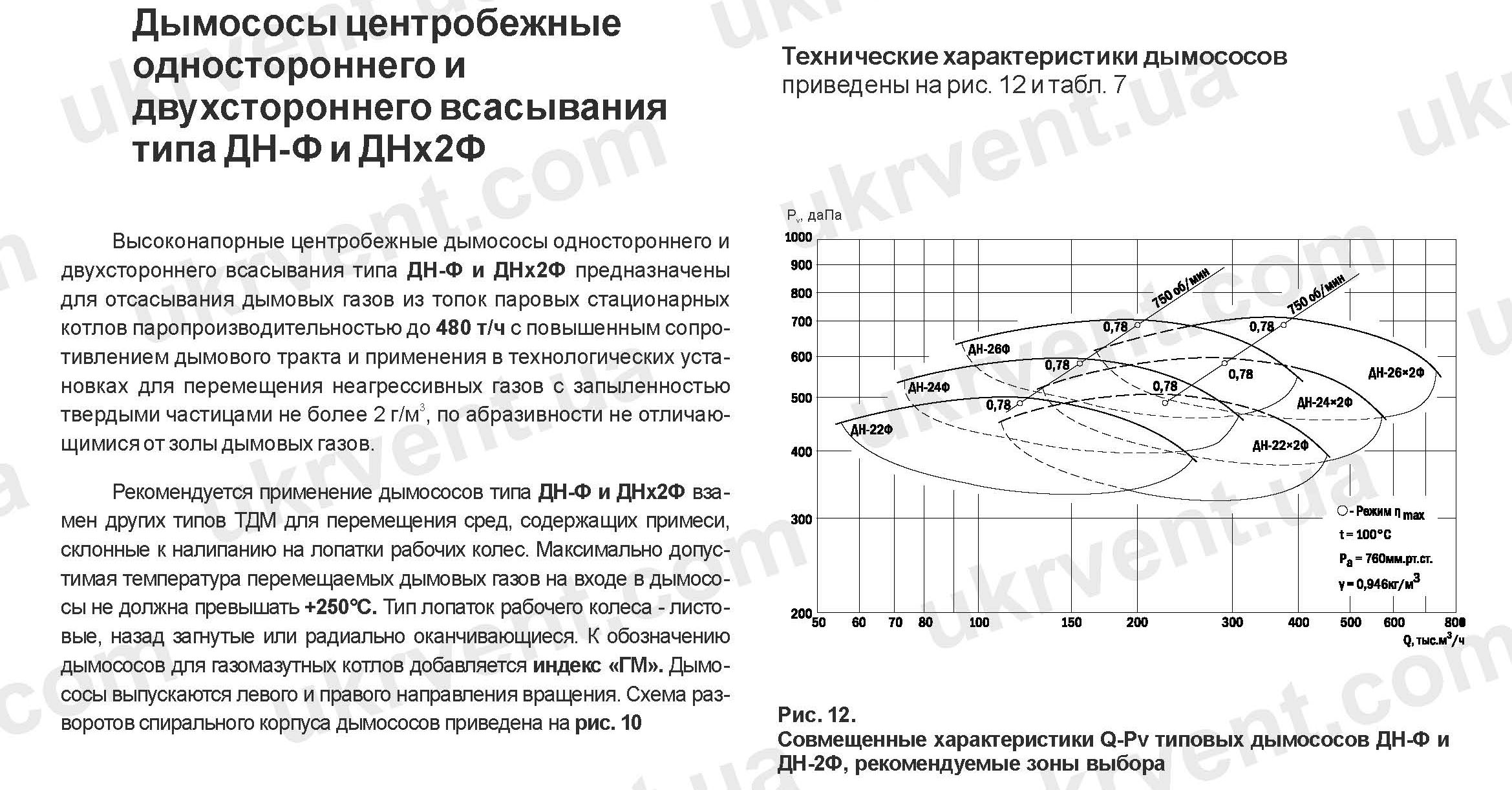

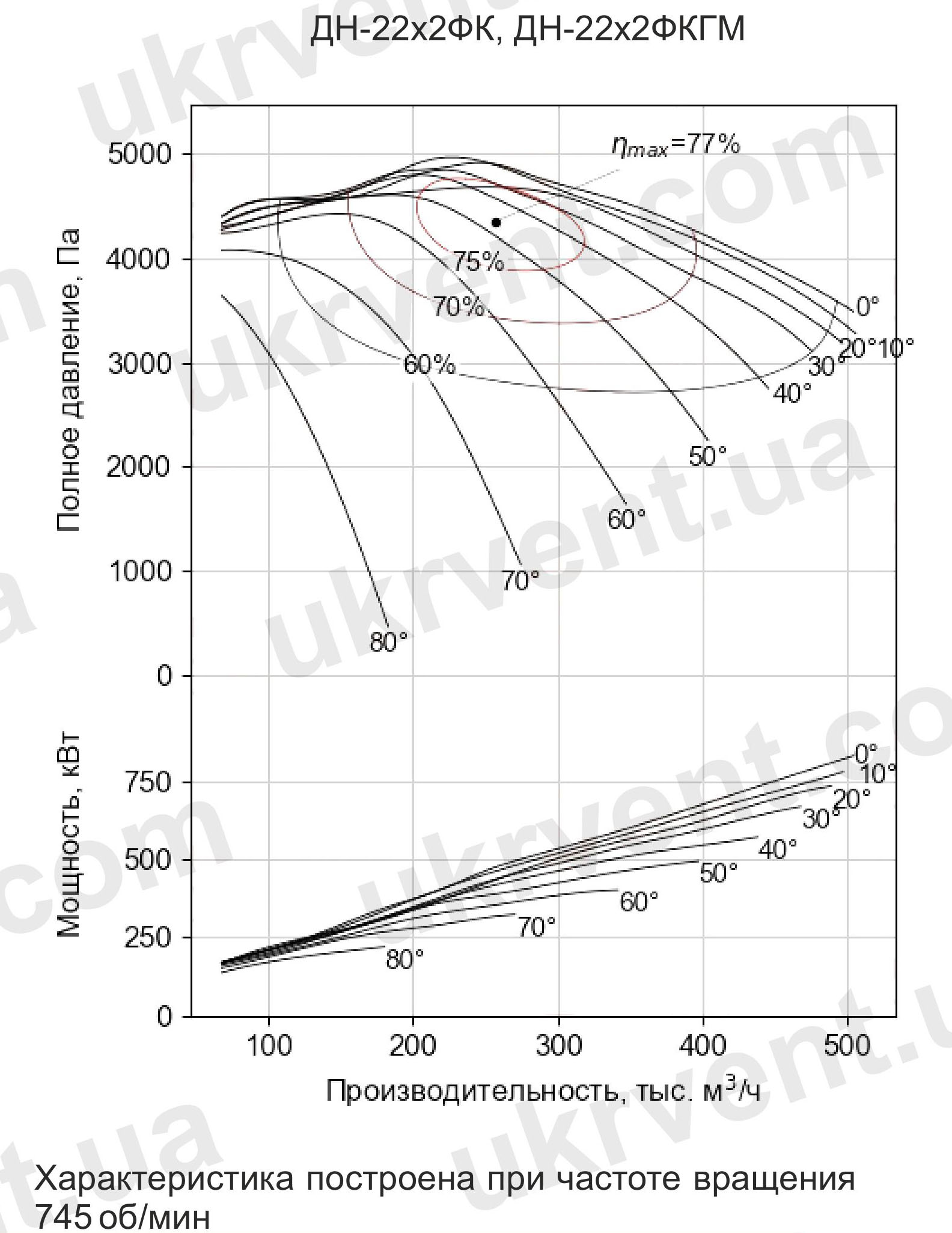

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100^oС и плотности газов 0,946 кг/м³ на входе в дымосос

ПРИМЕНЕНИЕ ДЫМОСОСОВ ДН-22Х2ФК, ДН-22Х2ФКГМ В РАЗЛИЧНЫХ СФЕРАХ

Дымососы ДН-22х2ФК и ДН-22х2ФКГМ применяются в различных отраслях промышленности и строительства. Их высокие эксплуатационные характеристики делают их незаменимыми для:

• Эффективного удаления дымовых газов от твердотопливных котлов с высокой паропроизводительностью. Они обеспечивают необходимую тягу, поддерживая безопасные условия эксплуатации.
• Удаления дымовых газов из топочных камер газомазутных котлов, что способствует их эффективной работе и предотвращает накопление вредных веществ в системе.
• Перемещения неагрессивных газов с низким содержанием твердых частиц, что имеет важное значение в различных производственных процессах.
• Осуществления вентиляции и очистки воздуха в общественных и промышленных зданиях, таких как торговые центры, склады и гаражи.

Таким образом, дымососы ДН-22х2ФК и ДН-22х2ФКГМ обеспечивают надежную работу в самых различных сферах, от теплоэнергетики до промышленности и строительства, гарантируя эффективность, безопасность и долговечность при эксплуатации.

Дымососы ДН-22х2ФК и ДН-22х2ФКГМ — это надежные и долговечные устройства, предназначенные для работы в сложных условиях, с высокой паропроизводительностью и с дымовыми газами, не содержащими абразивных частиц. Их конструкция обеспечивает высокую эффективность и безопасность работы, а также универсальность в различных сферах применения.

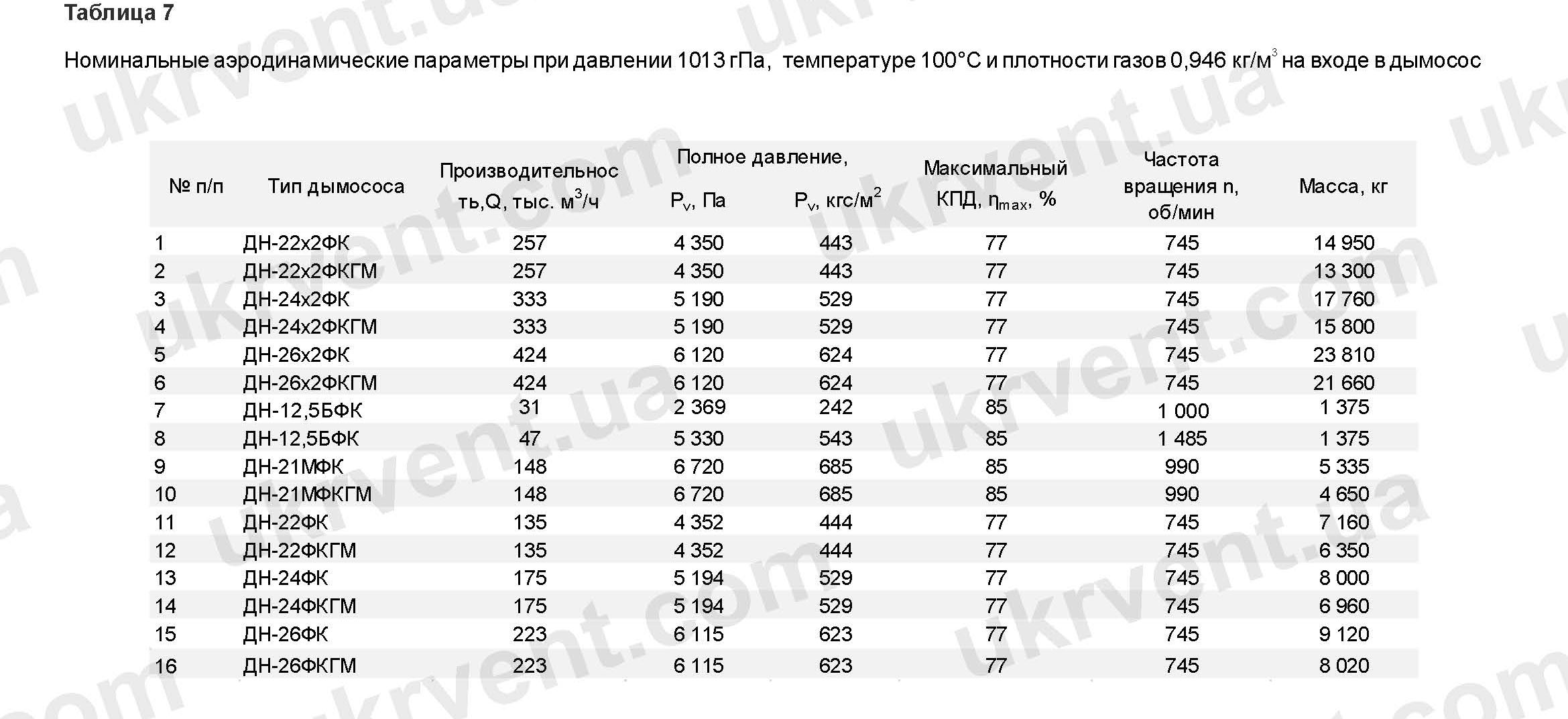

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДН-22х2ФК и ДН-22х2ФКГМ

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

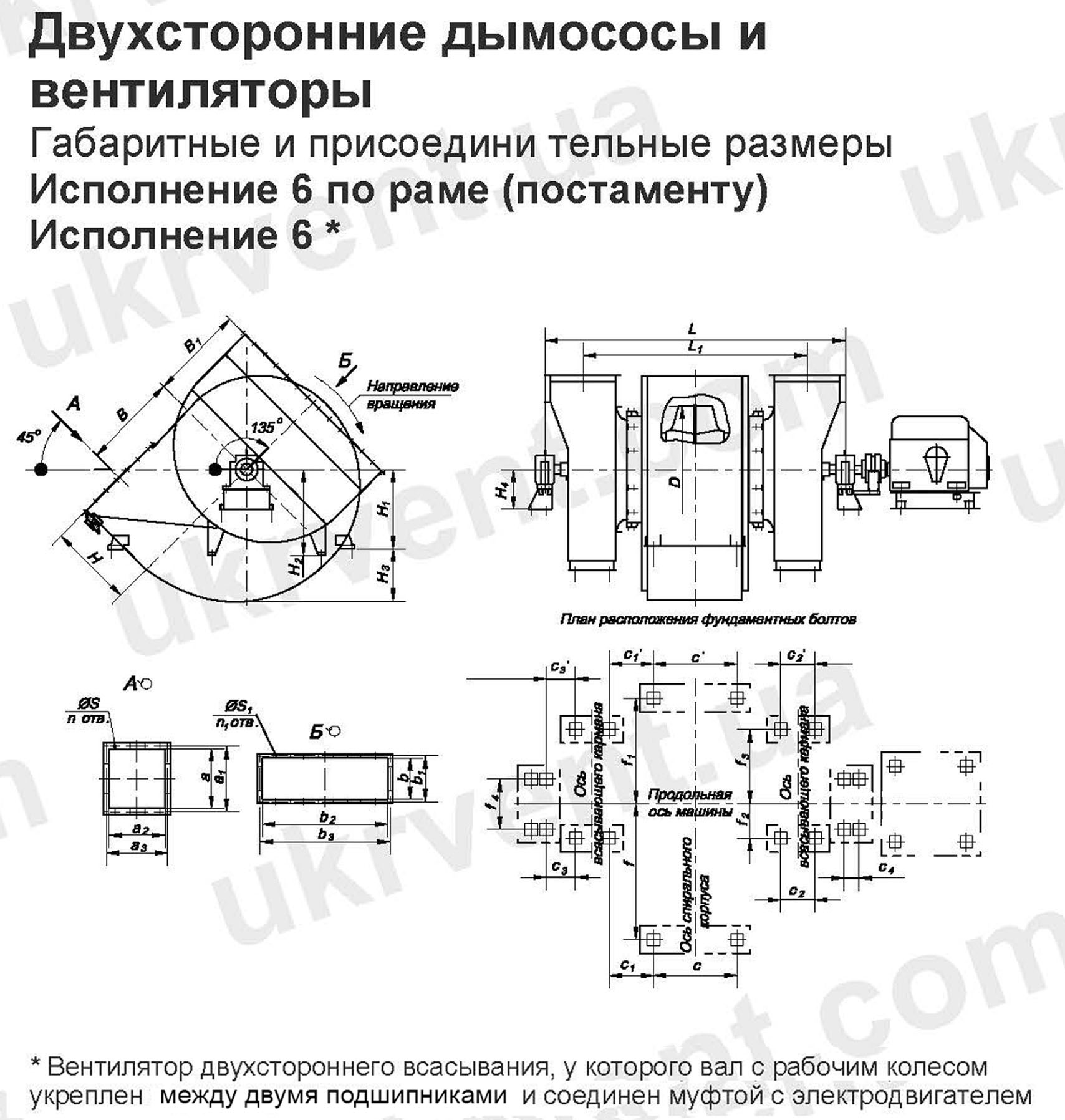

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА ДН-22х2ФК и ДН-22х2ФКГМ

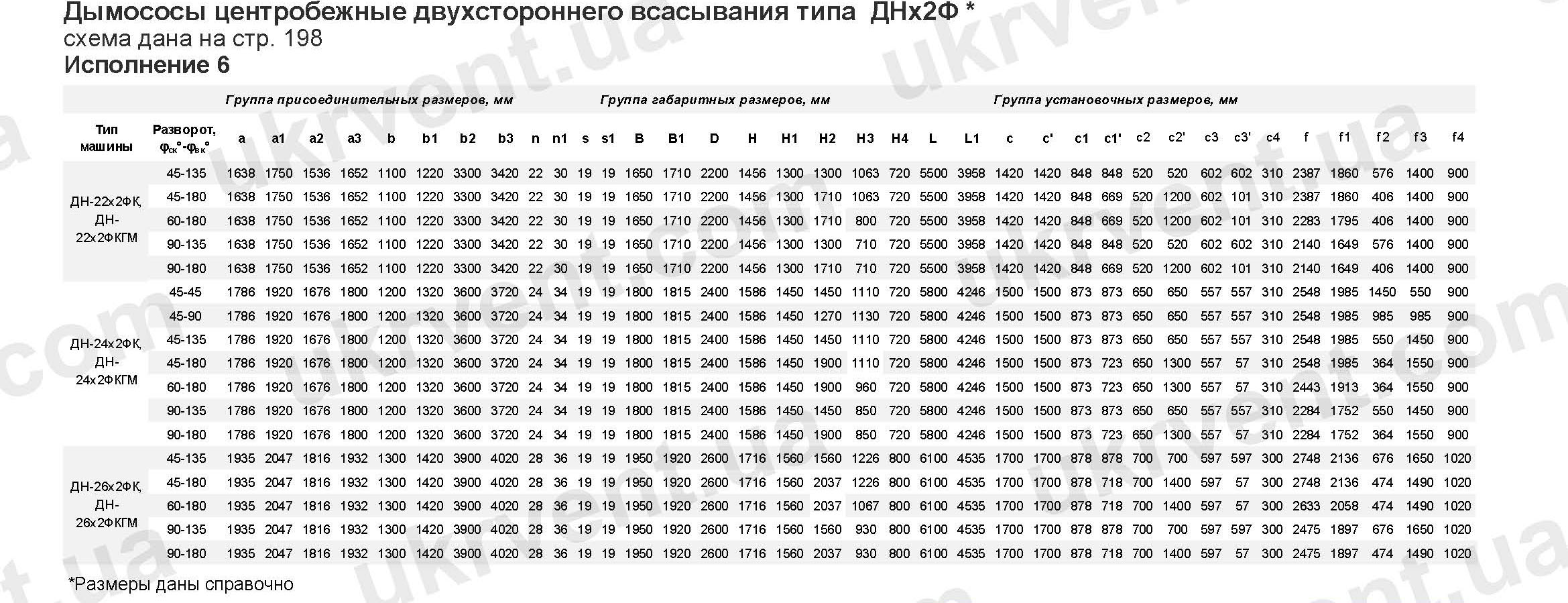

Группа присоединительных размеров, мм – *Размеры даны справочно

 Группа габаритных размеров, мм – *Размеры даны справочно

 Группа установочных размеров, мм – *Размеры даны справочно
