Центробежные дымососы одностороннего всасывания ДН-21МК и ДН-21МКГМ производства Укрвентсистемы предназначены для удаления дымовых газов из топок паровых котлов, работающих на твёрдом, жидком или газообразном топливе. Эти тягодутьевые машины применяются в котельных, металлургии, на химических и теплоэнергетических предприятиях.

КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЯ ДН-21МК ДН-21МКГМ

Основные индексы моделей:

ДН-М — модернизированная конструкция.
ДН-К — подшипниковые узлы с консистентной смазкой.
ДН-ГМ — газомазутные установки, без абразивных частиц в среде.

ОБЛАСТЬ ПРИМЕНЕНИЯ ДЫМОСОСА ДН-21МК ДН-21МКГМ

Дымососы ДН-21МК и ДН-21МКГМ используются:

для отвода дымовых газов котлов с паропроизводительностью 50–75 т/ч,
в котлах на жидком и газовом топливе при остаточной запылённости не выше 2 г/м³,
в технологических установках для перемещения неагрессивных газов, не склонных к налипанию и абразии.

Модели ГМ предназначены для работы с пылевоздушной средой без твёрдой фракции.

СФЕРЫ ПРИМЕНЕНИЯ ДЫМОСОСА ДН-21МК ДН-21МКГМ

Паровые и водогрейные котельные (промышленные и коммунальные)
ТЭЦ и энергоблоки
Металлургические цеха и доменные участки
Нефтехимия и переработка
Производство цемента и извести
Мусоросжигательные заводы

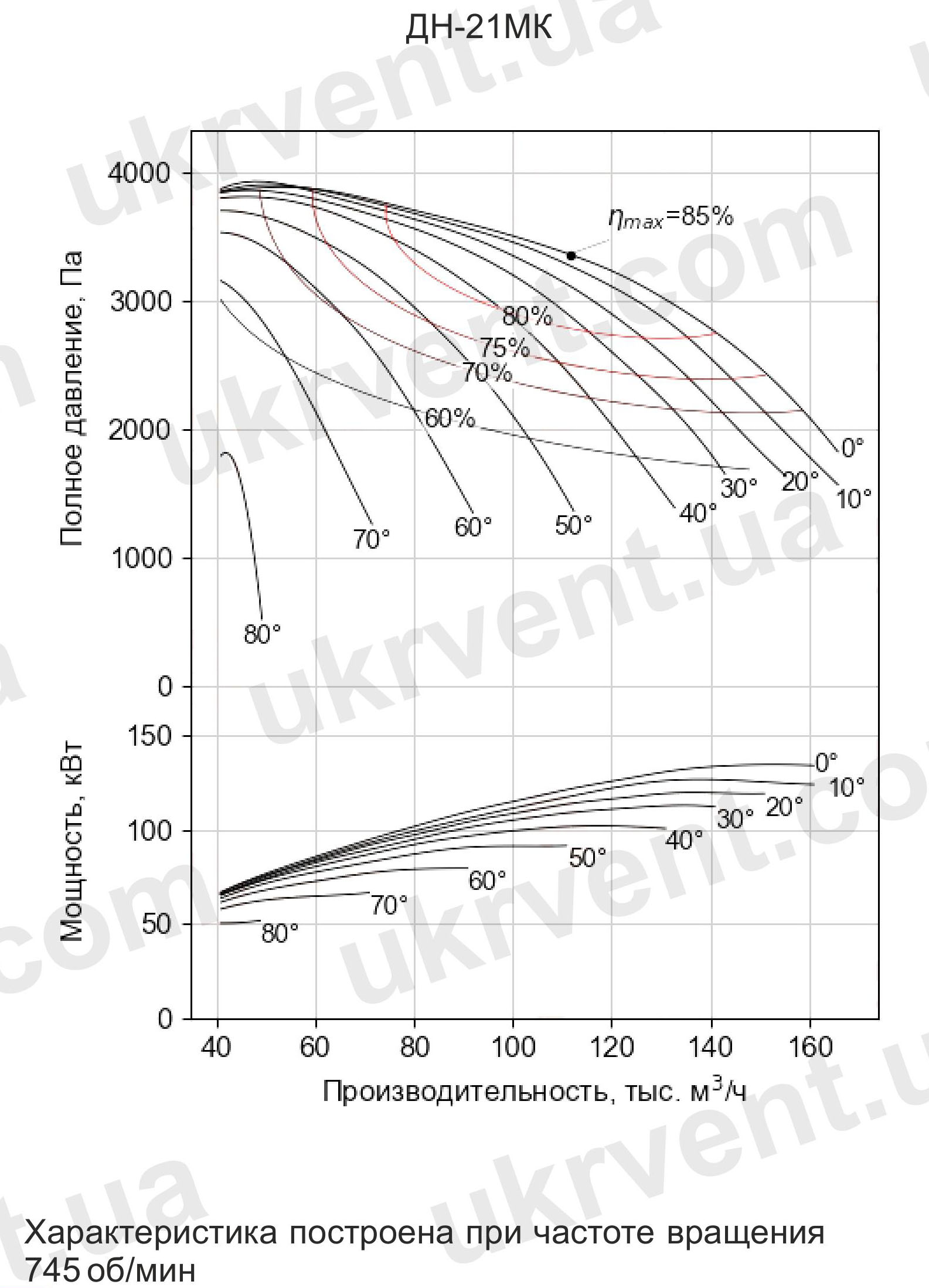

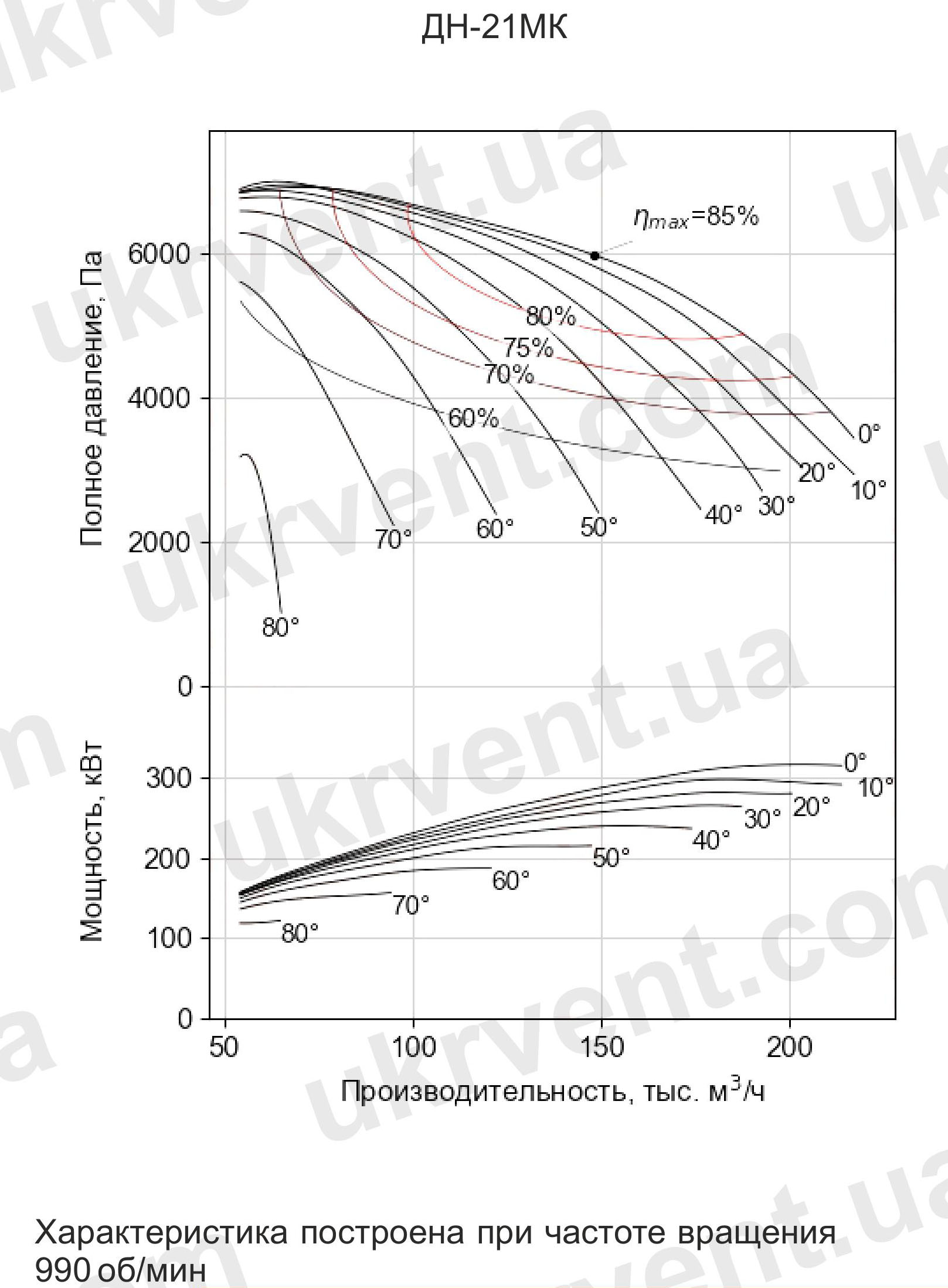

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-21МК ДН-21МКГМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-21МК ДН-21МКГМ

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

Тип дымососа	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳ max, %	Частота вращения n, об/ мин	Масса, кг
ДН-21МК	111	3 398	347	85	750	5360
ДН-21МК	148	6000	612	85	1000	5360
ДН-21МКГМ	148	6000	612	85	1000	4670

КОНСТРУКЦИЯ ДЫМОСОСА ДН-21МК / ДН-21МКГМ

Рабочее колесо — сварное, с 16 лопатками, загнутыми назад. Обеспечивает высокую эффективность при низком уровне шума.
Корпус (улитка) — сварной, усиленный жёсткостью, с фланцевыми патрубками.
Вал — соединяется с электродвигателем через упругую муфту.
Подшипниковые узлы — установлены с обеих сторон, обеспечивают устойчивость и надёжность при высоких нагрузках.
Смазка — масляная или консистентная (в зависимости от комплектации).
Монтаж — на сварную раму, закреплённую к фундаменту.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДН-21МК ДН-21МКГМ

Температура газа на входе — до +250 °C (до +300 °C с охлаждением подшипников).
Температура окружающей среды — от –30 до +40 °C.
Допустимая запылённость — не более 2 г/м³.
Рабочая среда — неагрессивные газы без абразивных примесей.
Установка — в помещении или под навесом, горизонтально.
Режим работы — продолжительный, с возможностью регулирования производительности.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Направление вращения: правое или левое (определяется при заказе).

Возможность установки осевого направляющего аппарата для регулирования подачи газа.

МАТЕРИАЛ ИЗГОТОВЛЕНИЯ ДН-21МК ДН-21МКГМ

Стандартное исполнение — углеродистая сталь.
Для агрессивных сред — нержавеющая сталь марок AISI 304, AISI 316 и другие (по согласованию).

Все элементы, контактирующие с дымовыми газами, могут быть выполнены из устойчивых к коррозии материалов.

СХЕМЫ РАЗВОРОТОВ ДЫМОСОСА

В зависимости от условий размещения и технологических требований, дымососы ДН-21МК и ДН-21МКГМ изготавливаются с различными углами поворота корпуса:

Схемы поворота корпуса: 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°

Направление вращения — правое или левое (определяется со стороны электродвигателя)

Типовой чертёж или схема поворота указывается при заказе.

ПРЕИМУЩЕСТВА ДН-21МК ДН-21МКГМ

Надёжность — усиленный корпус и долговечные подшипники.
Энергоэффективность — оптимальная аэродинамика рабочего колеса.
Гибкость настройки — возможность регулировать производительность.
Материалы под задачу — от стандартной стали до кислотостойкой нержавейки.
Удобство обслуживания — доступ к рабочему колесу и съёмным элементам.
Варианты исполнения — стандартное, жаростойкое, взрывозащищённое.

Центробежные дымососы ДН-21МК и ДН-21МКГМ от Укрвентсистемы — это надёжное решение для систем промышленной вентиляции и дымоудаления. Благодаря современному техническому исполнению, высокому ресурсу и адаптивности к различным условиям эксплуатации, данные тягодутьевые машины остаются оптимальным выбором для предприятий тяжёлой и энергетической промышленности.
