Центробежный вентилятор горячего дутья ГД-20КНЖ производства УКРВЕНТСИСТЕМЫ — это высокоэффективный промышленный агрегат, предназначенный для перемещения дымовых газов, продуктов сгорания и высокотемпературных воздушных масс в системах рециркуляции и отвода. Конструкция разработана с учётом жёстких условий эксплуатации в металлургических, энергетических и теплотехнических установках, где температура перемещаемой среды достигает 400 °C.

Вентилятор ГД-20КНЖ — это модернизированное исполнение центробежных вентиляторов, с повышенной стойкостью к тепловой и абразивной нагрузке. Он комплектуется жаропрочными элементами, усиленной опорной рамой, модернизированной крыльчаткой и системой охлаждения узлов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ГД-20КНЖ

• Тип конструкции: радиальный вентилятор одностороннего всасывания
• Температура транспортируемой среды: до +400 °C
• Запылённость среды: до 1 г/нм³
• Материал корпуса и рабочих органов: жаропрочная сталь (марка по ГОСТ)
• Исполнение по ГОСТ 15150-69: климатическое У и Т, категория размещения 1
• Тип установки: стационарная (в помещении и на открытом воздухе)

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВЕНТИЛЯТОРА ГД-20КНЖ

Конструкция вентилятора оптимизирована под условия высокотемпературной и абразивной среды:

• Рабочее колесо
• Улитка (корпус)
• Охлаждающая крыльчатка
• Рама
• Осевой направляющий аппарат
• Ходовая часть

ИСПОЛНЕНИЯ ПО НАПРАВЛЕНИЮ ВРАЩЕНИЯ

Направление вращения вентилятора определяется со стороны электродвигателя: вращение правое – если спираль улитки направлена по часовой стрелки, левое – против часовой стрелки.

ОБЛАСТИ ПРИМЕНЕНИЯ ВЕНТИЛЯТОРОВ ГД-20КНЖ

Благодаря высокой термостойкости, прочной конструкции и устойчивости к запылённости, вентилятор ГД-20КНЖ применяется в следующих промышленных зонах:

• в котельных установках различной паропроизводительности;
• на агломерационных и термических линиях чёрной металлургии;
• в сушильных, термообрабатывающих и обжиговых установках;
• в литейных и сталеплавильных цехах;
• при работе с пылеугольными и газомазутными котлами, в том числе с уравновешенной тягой.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ГД-20КНЖ ОТ УКРВЕНТСИСТЕМЫ

• Высокая производительность при оптимальном расходе энергии
• Жаропрочная и коррозионно-стойкая конструкция
• Простота монтажа и обслуживания
• Совместимость с различными технологическими линиями
• Производство в соответствии с ГОСТ и ТУ

Укрвентсистемы предлагает серийное и нестандартное изготовление вентиляторов горячего дутья ГД-20КНЖ с учётом специфики объекта.

Если вам необходим надёжный вентилятор горячего дутья промышленного класса, способный работать в агрессивной среде при температуре до +400 °C, обращайтесь к производителю — УКРВЕНТСИСТЕМЫ.

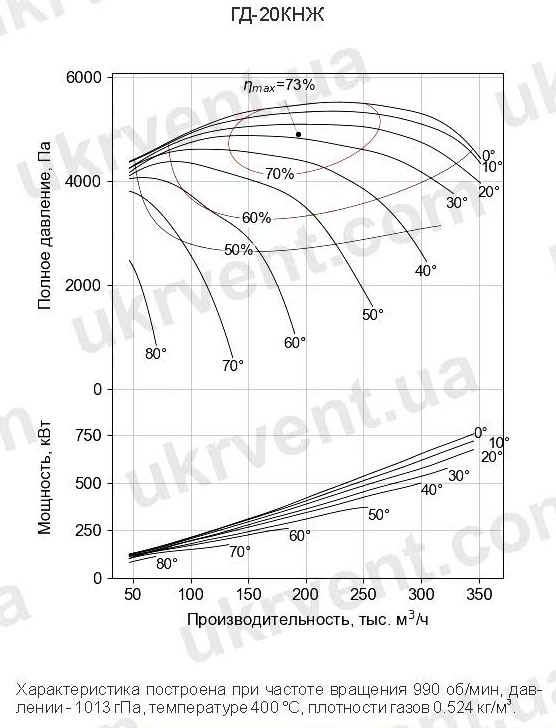

Аэродинамические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГД-20КНЖ

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ГД-20КНЖ

Исполнение 2

Группа присоединительных размеров, мм

*Размеры даны справочно

Группа габаритных размеров, мм

*Размеры даны справочно

Группа установочных размеров, мм

*Размеры даны справочно
