ОСЕВЫЕ ДВУХСТУПЕНЧАТЫЕ ДЫМОСОСЫ ДОД-28,5, ДОД-31,5, ДОД-41, ДОД-43

Дымососы осевые ДОД – это надёжное решение для отвода дымовых газов, применяемое в паровых котлах, работающих на твёрдом топливе, газе или мазуте.

Каталог

Опросный лист

Осевые двухступенчатые дымососы ДОД-28,5, ДОД-31,5, ДОД-41, ДОД-43 производимые предприятием Укрвентсистемы, представляют собой высокоэффективное оборудование для отвода дымовых газов из пылеугольных и газомазутных котлов паропроизводительностью 640–1650 т/ч. Эти агрегаты сконструированы для стабильной работы в условиях длительной непрерывной эксплуатации, как в закрытых помещениях, так и на открытом воздухе в умеренном климате. Благодаря своей технической надежности, конструкционной продуманности и высокой энергоэффективности, дымососы серии ДОД входят в число ведущих решений на рынке промышленной вентиляции и энергетического машиностроения.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ДОД-28,5, ДОД-31,5, ДОД-41, ДОД-43

Дымососы ДОД применяются для отсасывания дымовых газов от топок котлов, работающих на твёрдом топливе и газомазутных смесях. Все агрегаты серии адаптированы под эксплуатацию в составе энергоблоков с высокоэффективными электрофильтрами и обеспечивают требуемую аэродинамическую производительность при оптимальной энергоэкономичности. Благодаря многообразию модификаций и исполнений, серия ДОД охватывает весь спектр задач отвода продуктов сгорания от котельных установок большой и средней мощности.

подходят для котлов, работающих на твёрдом топливе, газе и мазуте.
рассчитаны на паровые котлы с производительностью от 640 до 1650 т/ч.
идеально сочетаются с электрофильтрами, обеспечивая дополнительную очистку дымовых газов.
обеспечивают стабильную работу даже в условиях длительного непрерывного режима.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА ДОД-28,5, ДОД-31,5, ДОД-41, ДОД-43

Дымососы рассчитаны на установку в климатических условиях категории У1 по ГОСТ 15150-69. Минимально допустимая температура воздуха для запуска оборудования — -30 °С. Максимальная температура дымовых газов на входе не превышает 200 °С, предельно допустимая концентрация пыли в транспортируемой среде — 0,5 г/м³. Для защиты от атмосферных воздействий на открытых площадках предусмотрены защитные кожухи и навесы. Обязательным условием является проектирование прочного фундамента, рассчитанного на отсутствие резонансных колебаний.

Основные параметры

запуск возможен при температуре не ниже –30°С внутри корпуса; максимальная температура газов на входе не должна превышать 200°С.
предназначены для работы в умеренном климате (исполнение У, категория размещения 1 по ГОСТ 15150-69).
допускается до 0,5 г/м³ пыли в транспортируемых дымовых газах.
при установке на открытом воздухе необходимо обеспечить защиту агрегата с помощью навеса или козырька.
для устойчивой работы требуется предварительно подготовленный фундамент, рассчитанный на предотвращение резонансных колебаний.

МОДИФИКАЦИИ ДОД

Каждый типоразмер дымососа серии ДОД выпускается в нескольких исполнениях:

ДОД — базовая модель с износостойкой защитой внутренней поверхности корпуса;
ДОД ГМ — упрощённое исполнение для газомазутных котлов без защитного покрытия;
ДОД Ф — модель повышенной напорности с защитой корпуса;
ДОД Ф ГМ — повышенная напорность для газомазутных котлов без защиты.

Добавление индексов к обозначению оборудования (ГМ, Ф, Ф ГМ) обеспечивает точную спецификацию при подборе оборудования под конкретные условия эксплуатации.

КОНСТРУКЦИЯ И КЛЮЧЕВЫЕ УЗЛЫ ДОД-28,5, ДОД-31,5, ДОД-41, ДОД-43

Дымососы серии ДОД имеют модульную сварную конструкцию и включают в себя:

Два рабочих колеса первой и второй ступени идентичной конструкции;
Ходовую часть, включающую вал, подшипниковые опоры, тормозной механизм и соединительную муфту;
Направляющие аппараты (входной и промежуточный) с синхронным поворотом лопаток от +30° до -60°, регулирующие производительность и давление;
Спрямляющий аппарат, устраняющий остаточное закручивание потока и повышающий статическое давление;
Корпус и всасывающий карман, выполненные из листовой стали с усилением;
Опоры, обеспечивающие термокомпенсацию и жёсткую фиксацию на фундаменте;
Маслосистему, поддерживающую давление 2,5 кгс/см² и подачу масла 2 л/мин в подшипники (масла Т22 или И-20А).
Тормозная система колодочного типа обеспечивает безопасный аварийный остановки и фиксацию ротора при ремонтах. Все элементы рассчитаны на продолжительную безотказную работу при повышенных термомеханических нагрузках.

ВАРИАНТЫ ИСПОЛНЕНИЯ ДЫМОСОСОВ ОСЕВЫХ ДОД

Дымососы ДОД выпускаются только в левом вращении (против часовой стрелки со стороны привода). Возможны исполнения с правым и левым размещением всасывающего кармана, что упрощает интеграцию в существующие котельные газоходы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ОСЕВЫХ ДОД-28,5, ДОД-31,5, ДОД-41, ДОД-43

Номинальные аэродинамические параметры при давлении – 1013 гПа, температуре 100 гр. С, плотности газов – 0,946 кг/м³

Тип дымососа	Производительность, Q, тыс. м³/ч	Полное давление, P_v , Па	Полное давление, P_v, кгс/м²	Максимальный КПД, η_max, %	Частота вращения n, об/мин	Масса, кг
ДОД-28,5	607	3390	346	82,5	600	46100
ДОД-28,5ГМ	607	3390	346	82,5	600	44100
ДОД-28,5-I	607	3390	346	82,5	600	46100
ДОД-28,5-IГМ	607	3390	346	82,5	600	44100
ДОД-28,5-IФГМ	601	4190	427	80	600	40400
ДОД-31,5	742	3181	324	82,5	500	50300
ДОД-31,5ГМ	742	3181	324	82,5	500	47600
ДОД-31,5Ф	843	3827	390	80,5	500	50700
ДОД-31,5ФГМ	843	3827	390	80,5	500	48100
ДОД-41	1100	3163	322	82,5	375	94300
ДОД-41-I	1072	2717	277	82,5	375	93000
ДОД-41-500	1471	5706	582	82,5	500	96000
ДОД-41-500-4	1471	5706	582	82,5	500	92600
ДОД-43	1347	3558	363	82,5	370	100100
ДОД-43ГМ	1347	3558	363	82,5	370	95500
ДОД-43-500	1802	6417	654	82,5	500	104000
ДОД-43-500-I	1705	4905	500	82,5	500	102000
ДОД-43-500ГМ	1802	6417	654	82,5	500	96600
ДОД-43-500-4	1802	6417	654	82,5	500	104000

ДЫМОСОС ОСЕВОЙ ДОД-28,5, ДОД-31,5, ДОД-41, ДОД-43 ГАБАРИТНЫЕ РАЗМЕРЫ

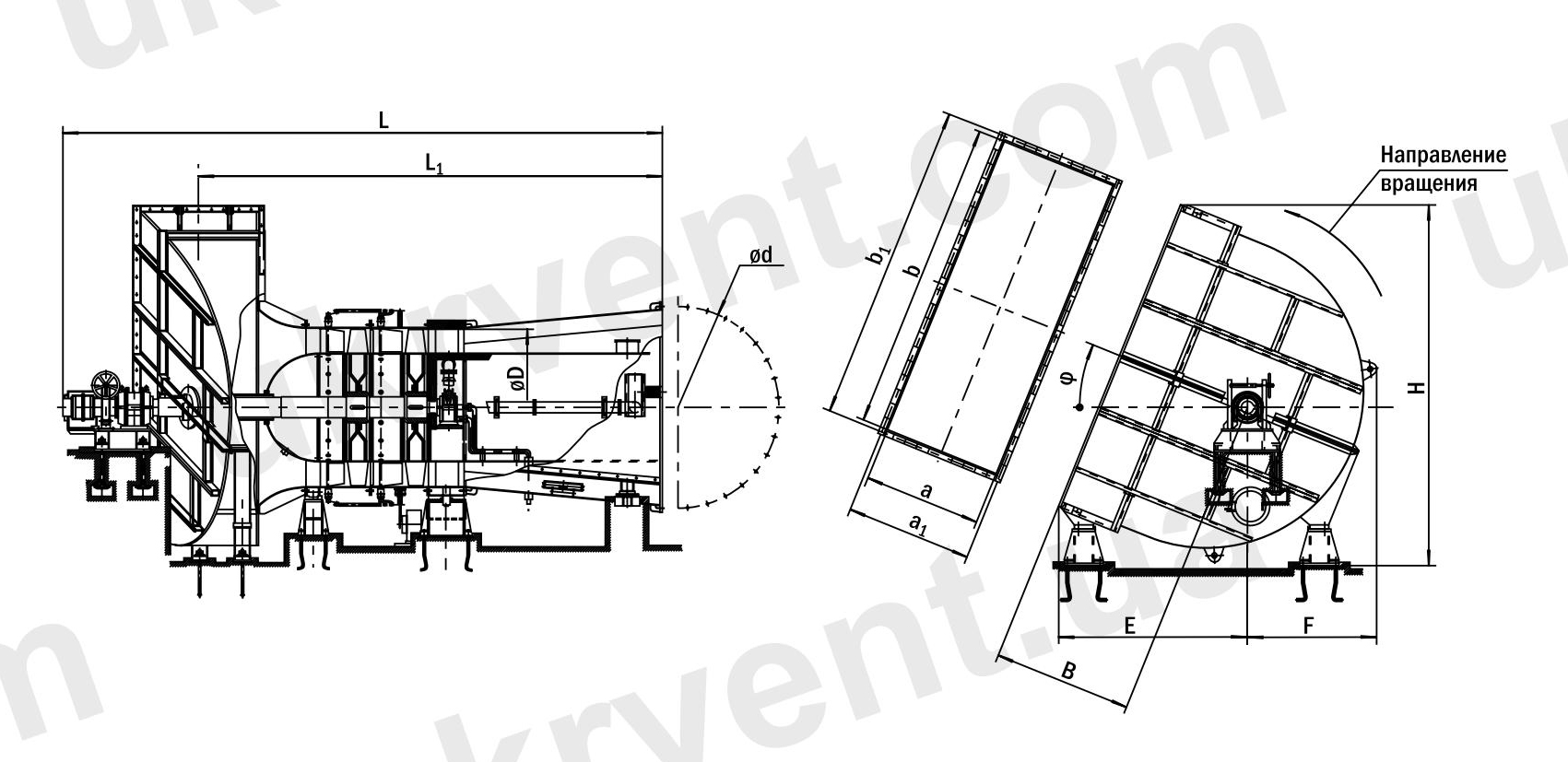

ДОД Дымосос осевой двухступенчатый Чертеж — ДОД Дымосос осевой Купить, Цена, Харьков, Укрвентсистемы

Тип дымососа	Разворот, φвк°	а	а1	b	b1	В	D	d	Е	F	Н	L	L1
ДОД-28,5	45	2134	2260	5660	5786	2520	2850	3705	3870	2386	6405	10822	8353
ДОД-28,5ГМ	45	2134	2260	5660	5786	2520	2870	3705	3870	2386	6405	10822	8353
ДОД-28,5-I	22,5	2134	2260	5660	5786	2520	2850	3705	3460	2200	6510	10822	8353
ДОД-28,5-1ГМ	22,5	2134	2260	5660	5786	2520	2870	3705	3460	2200	6510	10822	8353
ДОД-28,5-1Ф ГМ	22,5	2134	2260	5660	5786	2520	2870	3705	3460	2200	6510	10822	8353
ДОД-31,5	45	2365	2490	6280	6406	2795	3156	4085	4275	2770	6975	11627	9143
ДОД-31,5ГМ	45	2365	2490	6280	6406	2795	3176	4085	4275	2770	6975	11627	9143
ДОД-31,5Ф	45	2365	2490	6280	6406	2795	3156	4085	4275	2770	6975	11627	9143
ДОД-31,5Ф ГМ	45	2365	2490	6280	6406	2795	3176	4085	4275	2770	6975	11627	9143
ДОД-41	45	3080	3256	8200	8376	3650	4100	5150	5584	3813	9398	14758	12342
ДОД-41-1	45	3080	3256	8200	8376	3650	4100	5150	5584	3813	9398	14758	12342
ДОД-41-500	0	3080	3256	8200	8376	3650	4100	5150	3650	3633	9098	14787	12342
ДОД-41-500-4	45	3080	3256	8200	8376	3650	4100	5150	5585	3815	9400	14787	12342
ДОД-43	0	3225	3400	8600	8776	3870	4300	5450	3870	3803	9398	15058	12804
ДОД-43ГМ	0	3225	3400	8600	8776	3870	4320	5450	3870	3803	9398	15058	12804
ДОД-43-500	0	3225	3400	8600	8776	3870	4300	5450	3870	3803	9420	15087	12804
ДОД-43-500-1	0	3225	3400	8600	8776	3870	4300	5450	3870	3803	9420	15087	12804
ДОД-43-500ГМ	0	3225	3400	8600	8776	3870	4320	5450	3870	3803	9420	15087	12804
ДОД-43-500-4	90	3225	3400	8600	8776	3870	4300	5450	4448	4448	7673	15087	12804

СВОДНЫЕ ХАРАКТЕРИСТИКИ ДОД-28,5, ДОД-31,5, ДОД-41, ДОД-43

Надежность и долговечность. Простая, но продуманная конструкция обеспечивает длительный срок службы даже при интенсивной эксплуатации.
Высокая эффективность. Устройство достигает КПД до 84%, что позволяет значительно снизить энергозатраты.
Универсальность. Многообразие модификаций позволяет подобрать оптимальное решение для работы с различными типами топлива и условий эксплуатации.
Легкость обслуживания. Продуманный доступ к основным узлам облегчает ремонтные работы и плановое техническое обслуживание.

Соответствие стандартам. Продукция отвечает требованиям ГОСТ и современным нормам безопасности, что подтверждает её высокое качество.

Дымососы осевые ДОД-28,5, ДОД-31,5, ДОД-41 и ДОД-43 от Укрвентсистемы – это современное промышленное оборудование, созданное для эффективного отвода дымовых газов с котельных установок. Простота в управлении, высокая энергоэффективность и надёжная конструкция делают их отличным выбором для объектов теплоэнергетики и машиностроения. Выбирая оборудование ДОД, вы получаете проверенное решение, которое соответствует самым строгим требованиям технических стандартов и помогает повысить надежность работы вашего предприятия.
