ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ДН-24К, ДН-24КГМ, ДН-24ПК, ДН-24-НКВ

Дымососы ДН

Дымососы ДН НЖ

Вентиляторы ВДН

Вентиляторы ВДН НЖ

Дымососы ДН-24К, ДН-24КГМ, ДН-24ПК, ДН-24-НКВ производства ООО «Укрвентсистема» представляют собой высокоэффективные тягодутьевые машины среднего и высокого давления, выполненные в одностороннем исполнении по всасыванию. Эти промышленные агрегаты предназначены для отвода продуктов сгорания из топок стационарных паровых котлов, в том числе работающих на газе и мазуте, а также для подачи воздуха в топливные системы котельных установок.

ИНДЕКСЫ ОБОЗНАЧЕНИЯ ДЫМОСОСОВ В ЗАВИСИМОСТИ ОТ ИХ НАЗНАЧЕНИЯ

ДН-К — базовая модификация с усовершенствованными подшипниковыми узлами, работающими на консистентной смазке. Гарантирует повышенную надежность и длительный ресурс эксплуатации.
ДН-ГМ — модификация для котлов, функционирующих на газовом и жидком топливе. Применяется в системах, не содержащих абразивных примесей.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Центробежные дымососы одностороннего всасывания типа ДН рассчитаны на перемещение неагрессивных дымовых газов с температурой на входе до +250 °С. Допускается содержание твердых частиц в откачиваемой среде до 2 г/м³ при условии, что абразивные характеристики не превышают уровень золы. Конструкция позволяет использование в климатических условиях У2, У3 (температурный диапазон от -30 °С до +40 °С). В случае размещения по категории У1 возможна эксплуатация при дополнительной защите электродвигателя от осадков и прямых солнечных лучей.

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ ДН-24К, ДН-24КГМ, ДН-24ПК, ДН-24-НКВ

Углеродистая сталь — базовое исполнение, выдерживает до +200 °С.
Нержавеющая сталь — по индивидуальному заказу, устойчива к агрессивным средам и температурам до +400 °С.
Высоколегированная сталь — специсполнение, предназначено для эксплуатации в агрессивных и термически нагруженных средах при температурах до +400 °С.

Выбор материала осуществляется на этапе проектирования в соответствии с техническим заданием заказчика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-24К ДН-24КГМ ДН-24ПК ДН-24-НКВ

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

Тип дымососа	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳ max, %	Частота вращения n, об/ мин	Масса, кг
ДН-24К	164	2 443	249	82	600	7720
ДН-24К	205	3830	390	82	750	7720
ДН-24КГМ	205	3830	390	82	750	6780
ДН-24ПК	204	4300	438	84	750	6643
ДН-24-НКВ	293	3230	329	87	750	14830

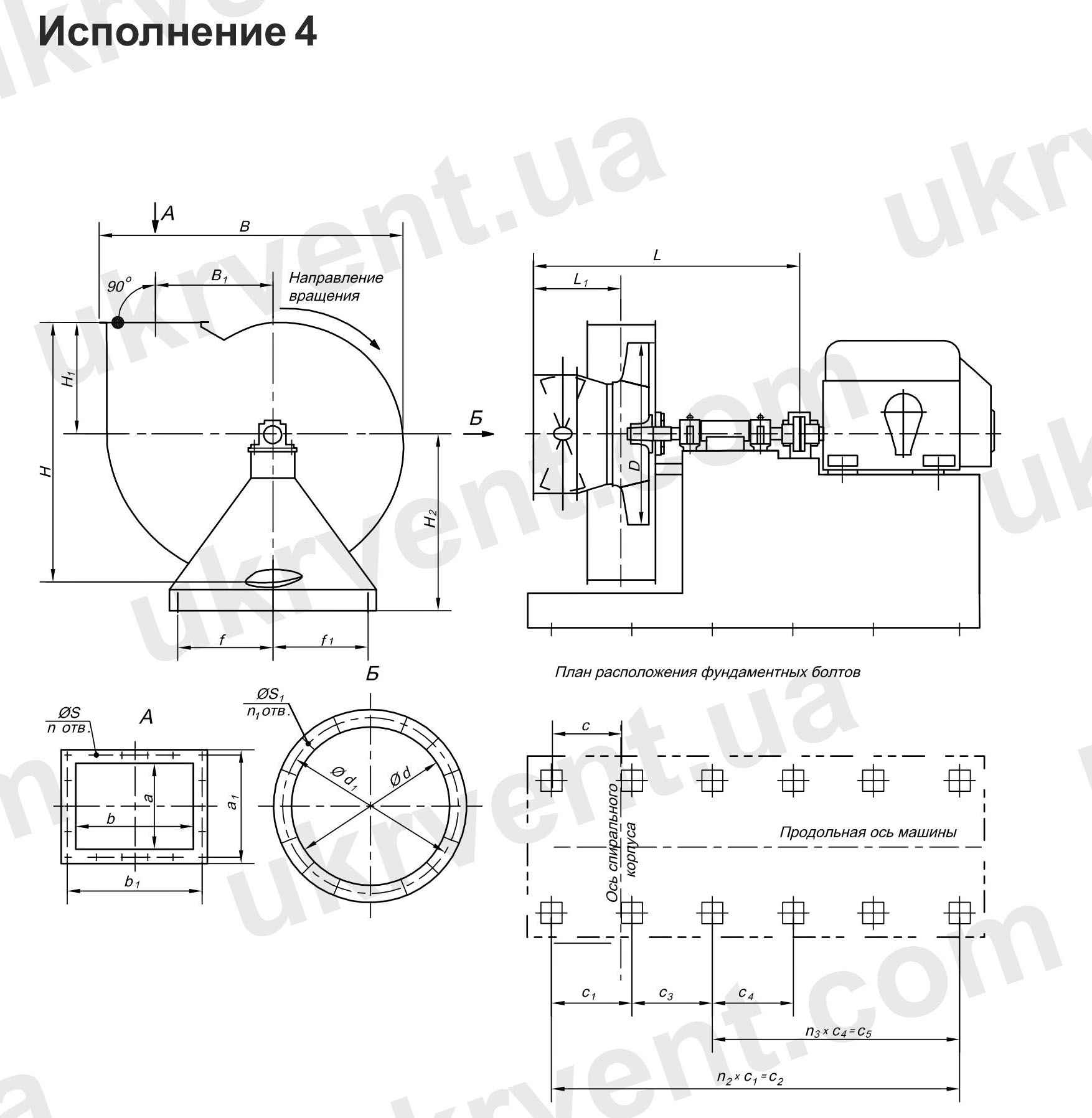

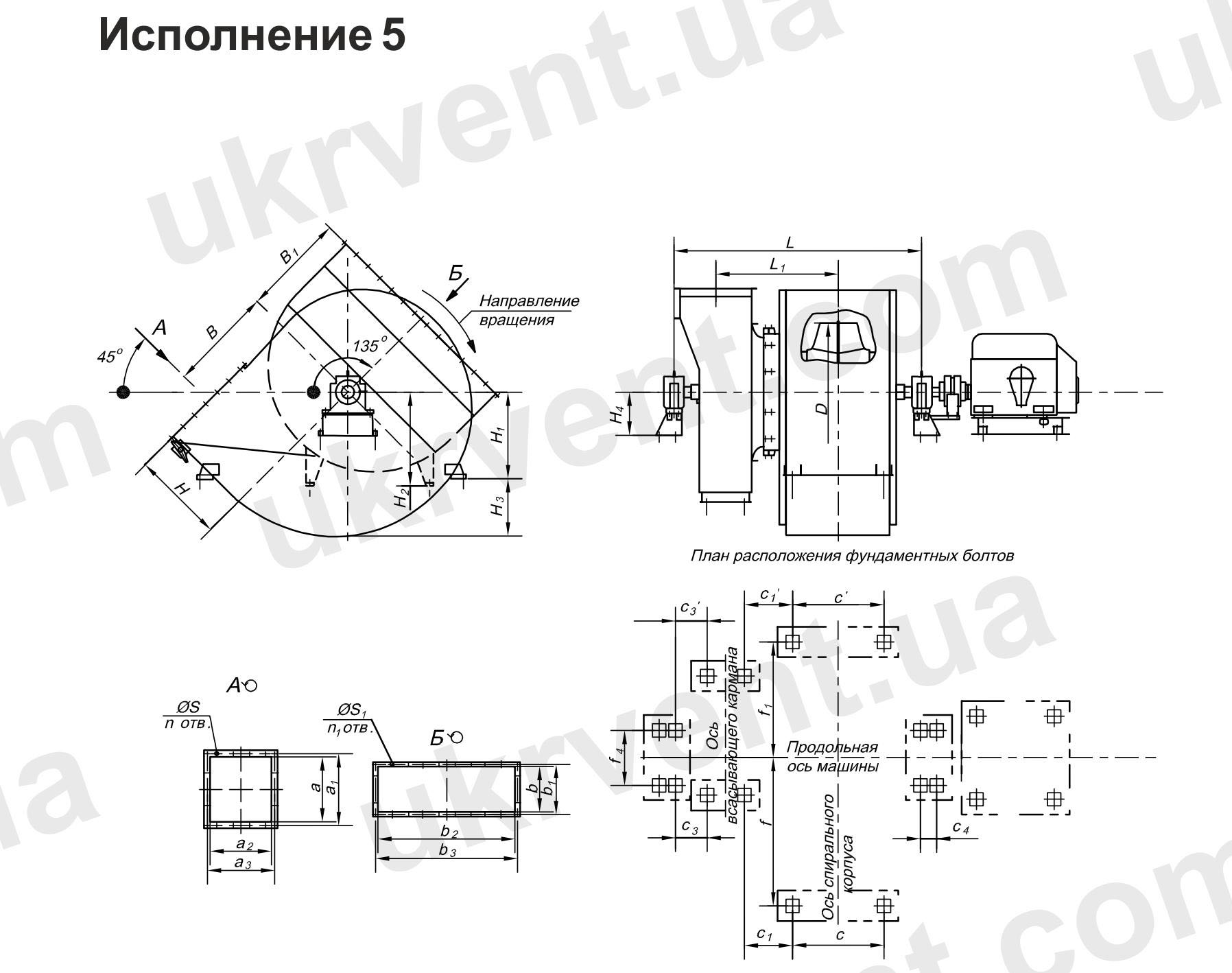

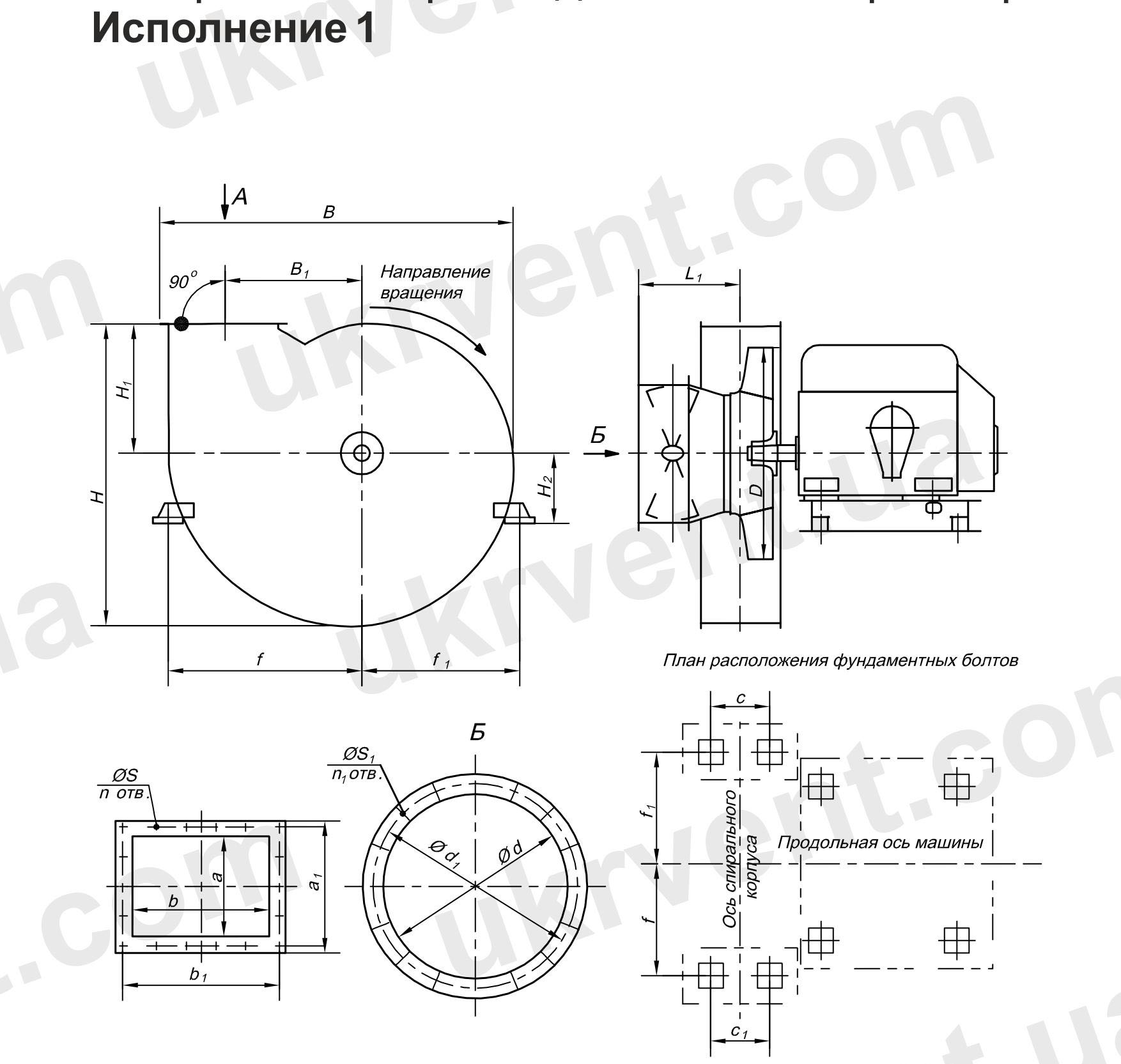

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-24К ДН-24КГМ ДН-24ПК ДН-24-НКВ

ДН-24К, ДН-24КГМ, ДН-24ПК – Исполнение 1,4,5

ДН-24-НКВ – Исполнение 4

		*Группа присоединительных размеров*										*Группа габаритных размеров*									*Группа установочных размеров*
Тип машины	Разворот, фск°	а	а1	b	b1	d	d1	n	n1	s	s1	В	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ДН-24К ДН-24КГМ	0	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	750	630	3225	999	740	1545	100	920	1200	2425	1050
	30	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	750	630	3225	999	740	1545	100	920	1300	2311	1050
	45	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	1070	630	3225	999	740	740	503	920	2899	2140	1050
	60	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	750	630	3225	999	740	740	503	920	2850	2171	1050
	75	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	750	630	3225	999	740	740	503	920	2750	2100	1050
	90	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	750	630	3225	999	740	740	503	920	2684	2033	1050
	105	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	1000	630	3225	999	740	740	503	920	2485	1879	1050
	150	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	1250	630	3225	999	740	1545	100	920	1000	1534	1050
	165	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	1000	630	3225	999	740	740	503	920	2198	1604	1050
	180	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	750	630	3225	999	740	740	503	920	2267	1635	1050
	270	893	990	1676	1800	1800	1905	18	24	19	19	4817	1780	2400	3840	1500	750	630	3225	999	740	740	503	920	1828	2866	1050
ДН-24ПК	0	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	750	630	3229	998	740	740	502	920	1200	2425	1050
	30	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	750	630	3229	998	740	740	502	920	1300	2311	1050
	45	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	1070	630	3229	998	740	740	502	920	2899	2140	1050
	60	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	750	630	3229	998	740	740	502	920	2850	2171	1050
	75	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	750	630	3229	998	740	740	502	920	2750	2100	1050
	90	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	750	630	3229	998	740	740	502	920	2684	2033	1050
	105	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	1000	630	3229	998	740	740	502	920	2485	1879	1050
	135	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	1250	630	3229	998	740	740	502	920	900	1610	1050
	150	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	1250	630	3229	998	740	740	502	920	1000	1534	1050
	165	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	1000	630	3229	998	740	740	502	920	2198	1604	1050
	180	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	750	630	3229	998	740	740	502	920	2267	1635	1050
	270	893	1005	1668	1800	1800	1905	18	24	19	19	4602	1780	2400	3940	1500	750	630	3229	998	740	740	502	920	1828	2866	1050

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГОЛ ПОВОРОТА

Все дымососы выпускаются в правом (П) и левом (Л) исполнении:

Правое вращение — спираль улитки направлена по часовой стрелке.
Левое вращение — спираль улитки направлена против часовой стрелки.

Регулируемый угол поворота корпуса (от 0° до 270°) позволяет гибко адаптировать агрегат под особенности расположения дымопровода на объекте.

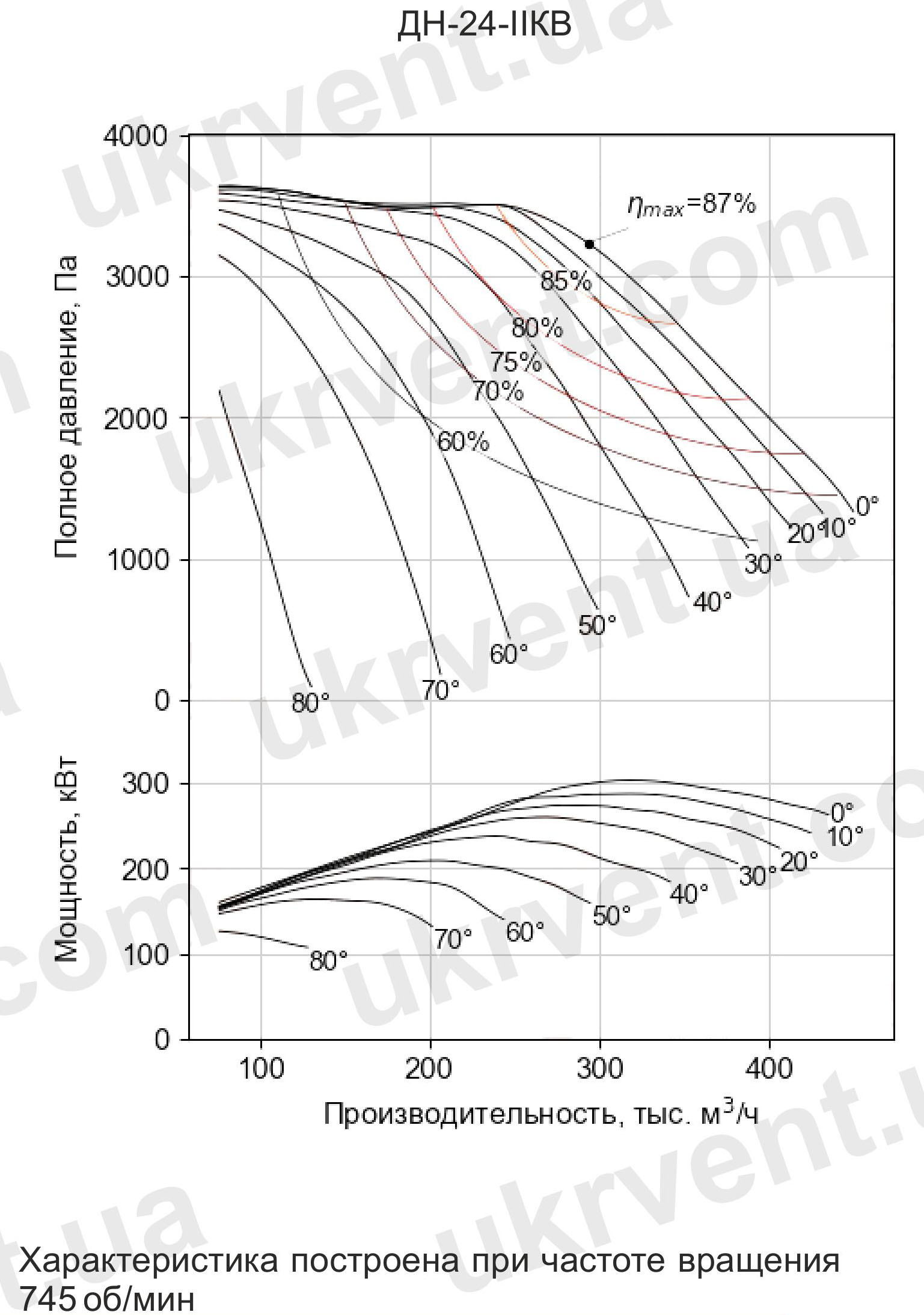

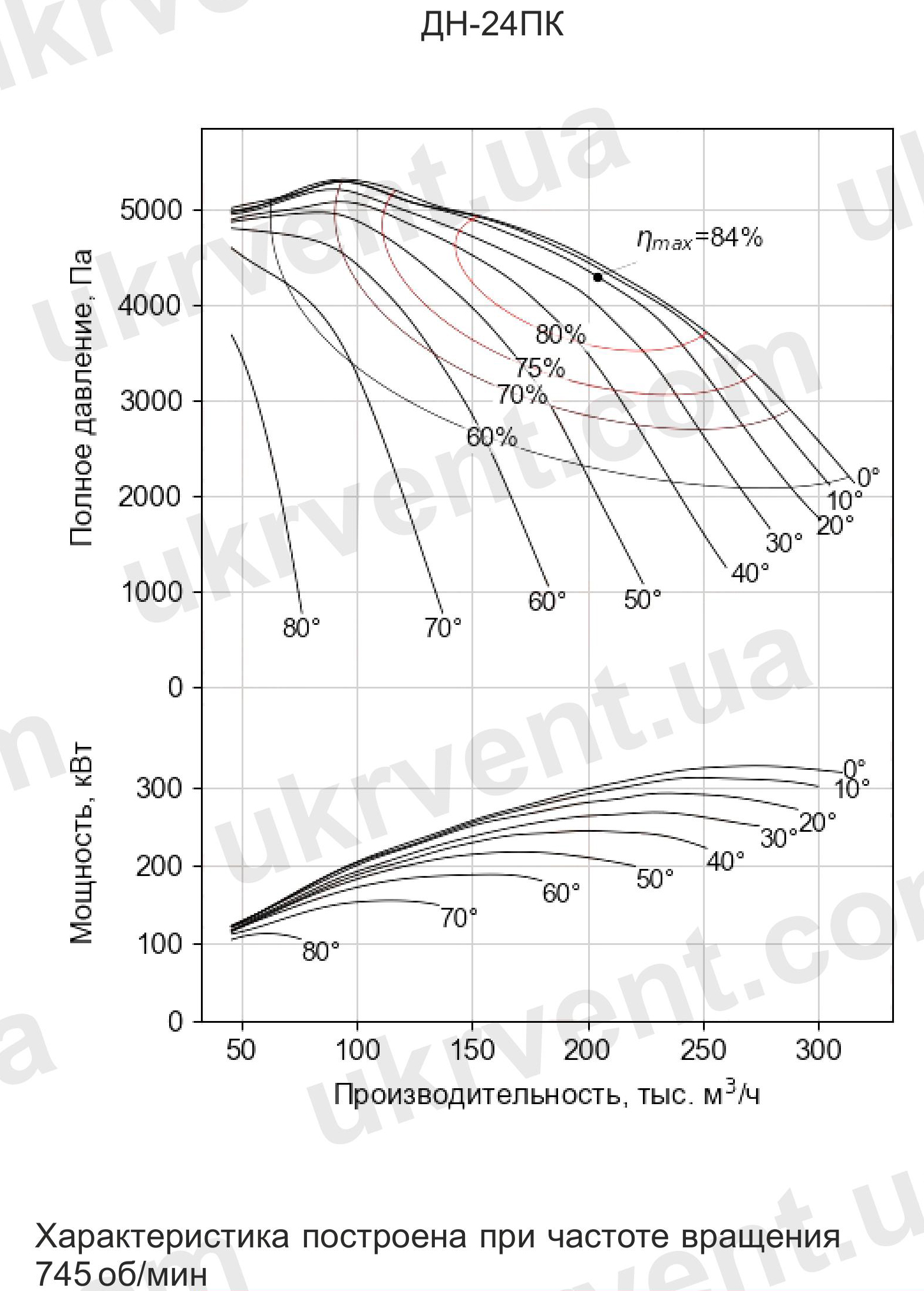

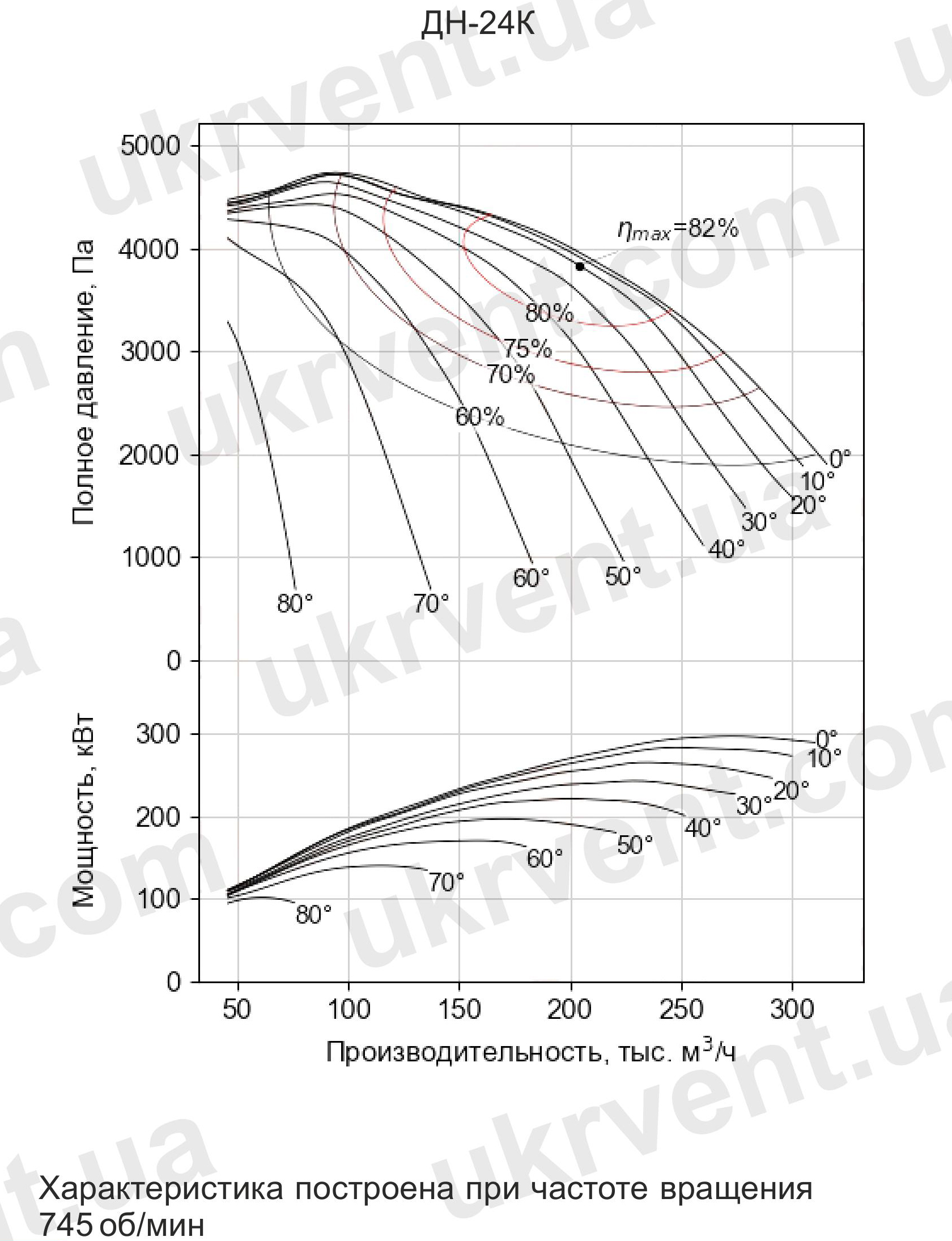

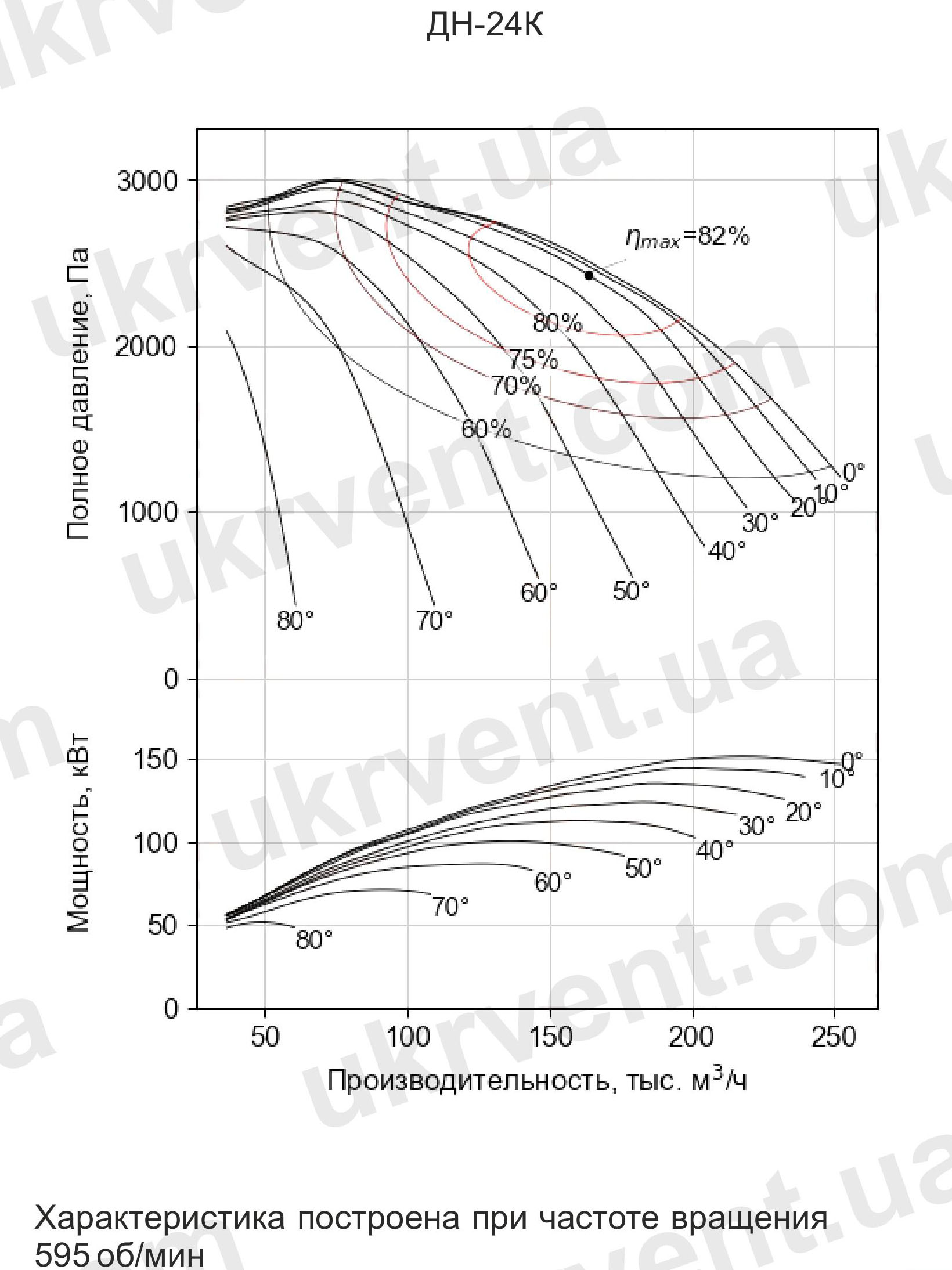

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-24К, ДН-24КГМ, ДН-24ПК, ДН-24-НКВ

КОНСТРУКЦИЯ ДЫМОСОСОВ ДН-24К, ДН-24КГМ, ДН-24ПК, ДН-24-НКВ

Конструктивно дымосос состоит из следующих основных компонентов:
Рабочее колесо с назад загнутыми лопатками — обеспечивает высокую аэродинамическую эффективность.
Улитка — спирального типа, с возможностью изменения угла поворота от 0° до 270° с шагом 15°, что облегчает монтаж и подключение к системе.
Всасывающая воронка, направляющий аппарат, установочная рама — выполнены с учетом требований к виброустойчивости и легкости монтажа.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ (3-Е ИСПОЛНЕНИЕ)

Исполнение №3 предполагает установку рабочего колеса на промежуточный вал, соединенный муфтой с валом электродвигателя. Это позволяет эффективно отводить тепловую нагрузку от двигателя, что особенно актуально при температуре газов 200–400 °С. Решение идеально подходит для применения в условиях интенсивной тепловой нагрузки при длительной непрерывной эксплуатации.

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-24К, ДН-24КГМ, ДН-24ПК, ДН-24-НКВ ОТ УКРВЕНТСИСТЕМЫ

Надежная эксплуатация в жестких промышленных условиях.
Расширенные температурные режимы.
Модульная конструкция с простой адаптацией под объект.
Высокая производительность при стабильной тяге.
Индивидуальный подбор материалов под условия эксплуатации.
Возможность изготовления по нестандартным проектам.
Поддержка при пуско-наладке и техническом обслуживании.

Дымососы ДН-24К, ДН-24КГМ, ДН-24ПК, ДН-24-НКВ от Укрвентсистемы — это оптимальное решение для промышленных котельных, где необходима стабильная тяга, термостойкость и надежность. Современные технологии производства, соблюдение ГОСТ и ОСТ, технический подход и высокий уровень сервисной поддержки делают эти модели лучшим выбором для машиностроительных предприятий, энергетических объектов и теплоэлектростанций.
