ЦЕНТРОБЕЖНЫЙ ВЕНТИЛЯТОР ВД-17,5ФК ПРОИЗВОДСТВА УКРВЕНТСИСТЕМА: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, УСТРОЙСТВО И ОБЛАСТЬ ПРИМЕНЕНИЯ

Вентилятор ВД

Вентиляторы модернизированные ВД

Вентилятор ВД НЖ

Центробежные вентиляторы одностороннего всасывания ВД-17,5ФК — это высоконадежные промышленные агрегаты, предназначенные для нагнетания воздуха в топочные камеры паровых котлов производительностью от 35 до 960 т/ч, а также в технологические установки, где требуется подача чистого воздуха. Вентилятор ВД-17,5ФК обеспечивает стабильную работу при температуре перемещаемого воздуха до +100 °С и может эксплуатироваться в условиях умеренного и тропического климата, в помещениях или под навесом.

СФЕРА ПРИМЕНЕНИЯ ВЕНТИЛЯТОРА ВД-17,5ФК

Вентиляторы ВД-17,5ФК широко применяются на промышленных котельных и теплоэнергетических установках:

Поддержка процесса горения в котлах паропроизводительностью от 1 до 25 т/ч;
Работа с водогрейными и газомазутными котлами мощностью от 0,5 до 16 Гкал/ч;
Использование в пылеочистных установках и других промышленных системах подачи воздуха;
Применение в условиях с высокой температурной нагрузкой и необходимостью стабильной подачи воздуха.

Эти вентиляторы оптимальны для промышленных предприятий, нуждающихся в надежной, долговечной и устойчивой к запыленности системе дутья.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ВД-17,5ФК

Эксплуатационные параметры агрегатов:

Диапазон температуры окружающей среды: от –30 °С до +40 °С;
Максимально допустимая температура перемещаемой среды: до +200 °С при работе в режиме дымососа;
Запылённость перемещаемого воздуха не более 0,1 кг/м³;
Возможность эксплуатации под навесом и в закрытых помещениях с естественным воздухообменом.

Эти характеристики обеспечивают высокую надежность вентиляторов в самых сложных производственных условиях.

ТИПЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРОВ ВД-17,5ФК

В зависимости от требований к производительности и условиям эксплуатации вентиляторы ВД-17,5ФК выпускаются в двух модификациях:

ВД-К — модель с модернизированной ходовой частью, рассчитанная на увеличенный срок службы. Применяется в системах, где критична высокая надежность и устойчивость к вибрациям;
ВД-Ф — форсированная версия вентилятора, оптимизированная для работы с котлами повышенной мощности. Конструкция рабочего колеса снижает риск налипания частиц газовой среды, продлевая срок службы без обслуживания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВД-17,5ФК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	ВД-17,5ФК
Производительность, Q, тыс. м³/ч	81
Полное давление, Pv, Па	17 590
Полное давление, Pv , кгс/м²	1 793
Максимальный КПД, ηmax, %	73
Частота вращения n, об/мин	1 500
Масса, кг	3 020

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ТИПА ВД-17,5ФК

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВД-17,5ФК	90	338	432	896	990	830	875	18	16	14	14	2720	1167	1770	3241	1085	1650	626	2353	826	440	440	356	670	650	650	890
ВД-17,5ФК	180	338	432	896	990	830	875	18	16	14	14	2720	1167	1770	3241	1085	1500	626	2353	826	440	440	356	670	650	650	890

*Размеры даны справочно

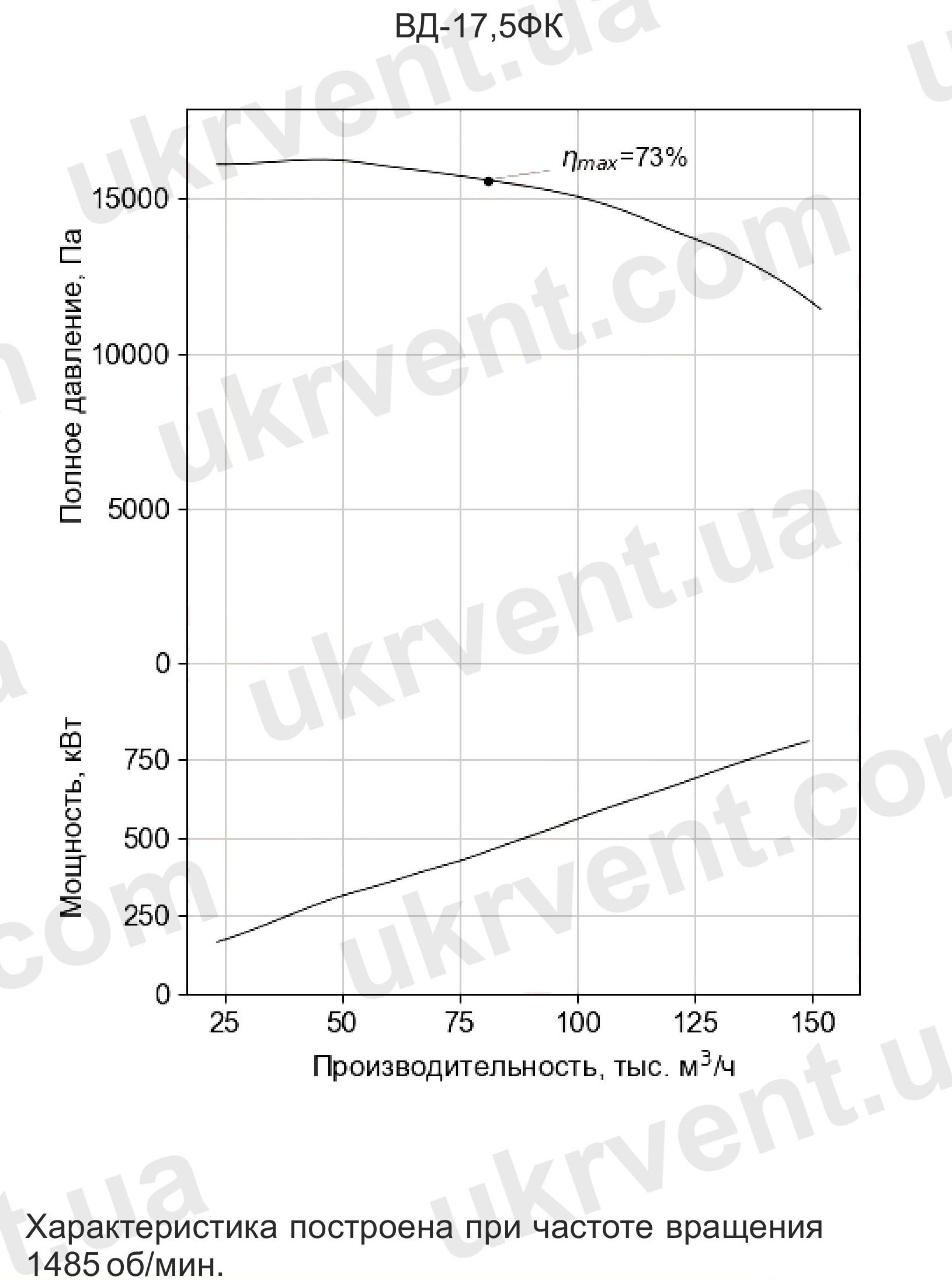

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВД-17,5ФК

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

КОНСТРУКЦИЯ И МАТЕРИАЛЫ ВЕНТИЛЯТОРА ВД-17,5ФК

Агрегат состоит из следующих основных узлов:

Рабочее колесо с лопатками листового типа (радиально оканчивающиеся);
Корпус (спиральная улитка) сварной конструкции из листовой стали;
Всасывающий патрубок цилиндрической формы;
Промежуточный вал с соединительной муфтой;
Привод, электродвигатель, рама (опора).

Типовая схема исполнения №3 предполагает размещение рабочего колеса на промежуточном валу, что обеспечивает лучшую балансировку и повышенную долговечность подшипников электродвигателя.

ЛОПАТКИ РАБОЧЕГО КОЛЕСА

Рабочее колесо вентилятора ВД-17,5ФК имеет листовые лопатки радиального завершения, оптимизированные под высоконапорный режим работы. Такая геометрия обеспечивает эффективное движение воздушного потока и снижает турбулентность при входе воздуха.

УГЛЫ ПОВОРОТА КОРПУСА

Для удобства монтажа и интеграции в существующие системы вентиляции вентиляторы ВД-17,5ФК допускают установку корпуса под углом от 0° до 270° с шагом 15°. Это позволяет оптимально согласовать направление воздушного потока с конфигурацией воздуховодов на объекте.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Рабочее колесо вентилятора ВД-17,5ФК может вращаться:

Право— спираль улитки направлена по часовой стрелке (если смотреть со стороны двигателя);
Лево — спираль улитки направлена против часовой стрелки.

Это позволяет адаптировать установку вентилятора под конкретные технологические требования объекта.

РЕГУЛИРОВАНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

Производительность и создаваемое давление регулируются направляющим аппаратом, установленным во всасывающем патрубке. Управление может осуществляться вручную или с помощью исполнительного механизма, что упрощает интеграцию вентилятора в автоматизированные системы управления.

Промышленные вентиляторы ВД-17,5ФК от завода Укрвентсистема — это надежные и эффективные агрегаты, разработанные с учётом жестких требований к подаче воздуха в котельные и технологические установки. Они сочетают продуманную конструкцию, широкую сферу применения, высокую износостойкость и удобство монтажа, что делает их оптимальным выбором для энергетических и промышленных предприятий.
