ВЕНТИЛЯТОР ПРОМЫШЛЕННЫЙ ОСЕВОЙ ВО-46-130-11,2: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ

Вентиляторы ВО-46-130 №4-12,5

Вентилятор осевой промышленный ВО-46-130-11,2 – это высокоэффективное устройство среднего давления, разработанное для перемещения воздуха и неагрессивных газовых смесей. Продукция Укрвентсистемы отличается надежностью, стабильностью работы и высоким уровнем энергоэффективности, что делает её востребованной в системах вентиляции, кондиционирования и отопления помещений, а также в технологических процессах производственных предприятий. Главным преимуществом данного вентилятора является рабочее колесо диаметром 11,2 дм и укомплектованный двигатель мощностью 18,5 кВт, работающий на частоте 1000 об/мин.

НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА ВО-46-130 11,2

Универсальность применения вентилятора ВО-46-130-11,2 позволяет устанавливать его в системах вентиляции и воздушного отопления, где требуется стабильная подача воздуха и минимальные энергозатраты. Вентиляторы данного типа используются для создания оптимального микроклимата в производственных цехах, на складских помещениях, в учреждениях общественного питания, холодильных и сварных установках, теплицах, овощехранилищах, птичниках и коровниках. Применение устройства в системах подпора воздуха позволяет организовать прямую подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление и предотвращая проникновение дыма в данные помещения.

ОПИСАНИЕ КОНСТРУКЦИИ ВЕНТИЛЯТОРА ВО46-130 №11,2

Вентиляторы осевые ВО-46-130-11,2 выполнены по 1-й конструктивной схеме исполнения К+СА (рабочее колесо с спрямляющим аппаратом) и доступны как с горизонтальной, так и с вертикальной осью вращения, что соответствует требованиям ГОСТ 11442-90 «Вентиляторы осевые общего назначения». Основные узлы конструкции включают:

Цилиндрический корпус – обеспечивает надежную защиту внутренних элементов от внешних воздействий.
Рабочее колесо – имеет диаметр 11,2 дм, что позволяет добиться оптимального распределения воздушного потока.
Спрямляющий аппарат – стабилизирует направление движения воздуха для повышения КПД.
Электродвигатель – мощностью 18,5 кВт при 1000 об/мин, обеспечивает стабильную работу даже в условиях повышенных нагрузок.

Модель представлена в двух исполнениях: с углом установки лопаток рабочего колеса 36° (обозначение ВО-46-130-11,2-I) и 51° (обозначение ВО-46-130-11,2-II). Дополнительно возможна комплектация с гибкими круглыми вставками по индивидуальному заказу.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ОСЕВОГО ВО46-130-11,2

Вентиляторы ВО-46-130-11,2 предназначены для эксплуатации в среде, где перемещаются воздух и газовые смеси, не превосходящие по агрессивности свойства обычного атмосферного воздуха. Для оптимальной работы допускается перемещение сред с температурой до +40°С, при температуре окружающей среды от –40°С до +40°С. Устройство рассчитано на умеренный климат (У) и относится ко 2-й категории размещения по ГОСТ 15150. При соблюдении мер по предохранению электродвигателя от атмосферных воздействий допускается применение вентилятора по 1-й категории размещения.

ТЕХНИЧЕСКИЕ И ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВО 46-130 №11,2

В разделе технических и шумовых характеристик приводятся подробные данные по производительности, энергопотреблению и уровню шума. Вентилятор демонстрирует стабильную работу даже при длительных нагрузках благодаря оптимальному сочетанию аэродинамических параметров и качеству сборки. Высокий коэффициент полезного действия (КПД) устройства обеспечивает экономичное потребление энергии, а специально разработанная конструкция снижает уровень шума, что особенно важно для применения в жилых и административных зданиях.

Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	Масса вентилятора с двигателем max, кг		Масса вентилятора без двигателя max, кг
				с горизонтальной осью вращения	с вертикальной осью вращения	с горизонтальной осью вращения	с вертикальной осью вращения
Вентилятор осевой ВО46-130 №11,2	1000	18,5	1000	350	361	170	181

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО46-130 №11,2

Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
Осевой вентилятор ВО46-130 №11,2	50	1000	110	87	89	109	107	104	100	95	85

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВО46-130-11,2

Конструкция вентилятора ВО-46-130-11,2 предусматривает компактность при сохранении высокой производительности. Все габаритные размеры и присоединительные параметры соответствуют строгим стандартам, что позволяет без труда интегрировать устройство в существующие вентиляционные системы. Детальные размеры, а также схема крепления и подключения приведены в чертеже, который будет предоставлен дополнительно.

Вентилятор осевой ВО-46-130-11,2-01 с горизонтальной осью вращения

Вентилятор осевой ВО-46-130-11,2-02 с вертикальной осью вращения

1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка

Обозначение вентилятора	Dк	D	D1	А	А1	в	81	L	н	Н1	d	L	n
Вентилятор осевой ВО-46-130-11,2-01	1120	1127	1165	518	460	1080	1010	766	1368	680	12х18	224	18
Вентилятор осевой ВО-46-130-11,2-02	1120	1127	1170	–	–	–	–	1261	845	–	12х18		16

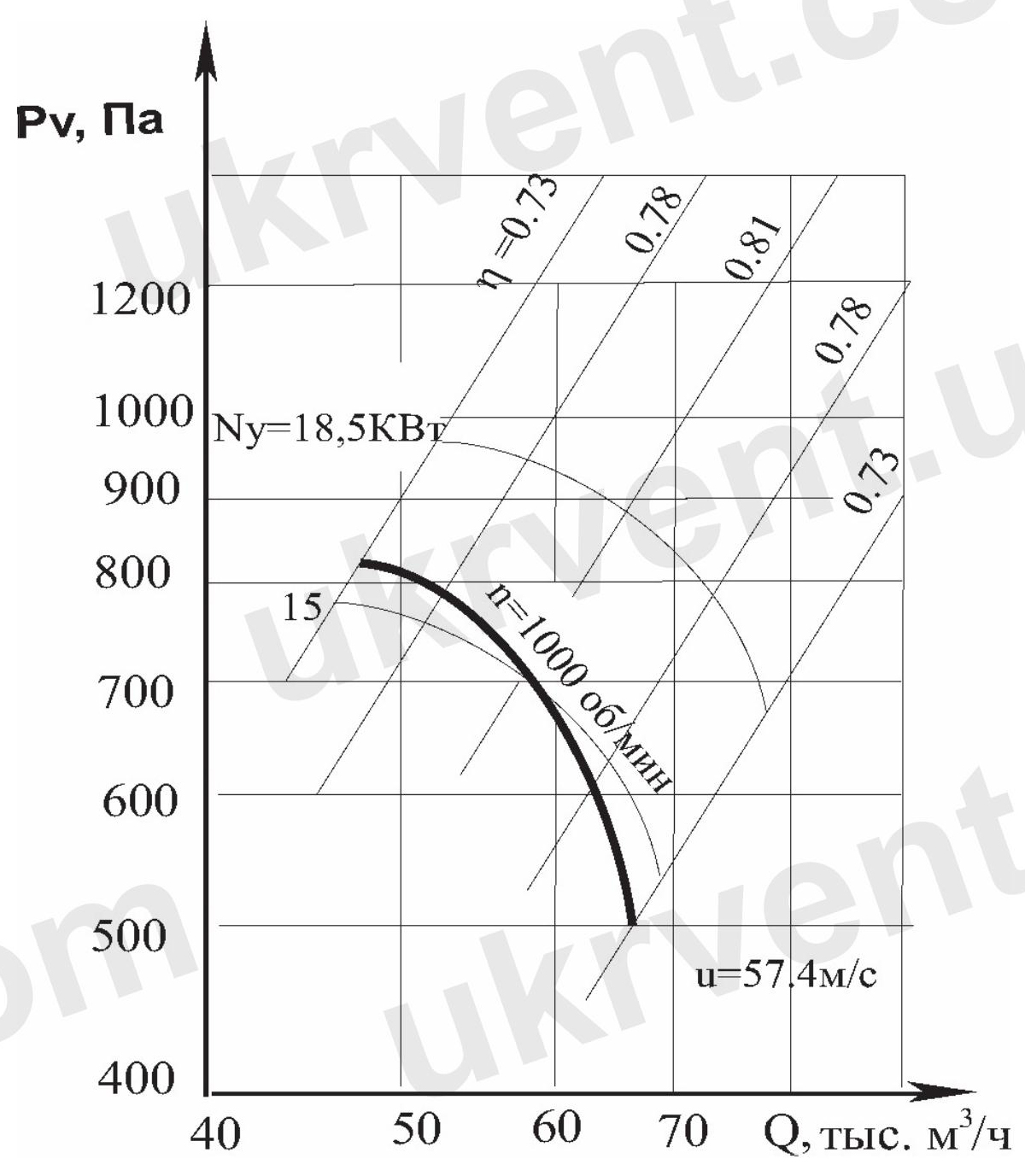

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО 46-130 №11,2

Разработка аэродинамических характеристик вентилятора направлена на обеспечение максимальной эффективности при минимальных потерях энергии.

Основные параметры включают:

Q – производительность по воздуху, измеряемая в 10³ м³/ч;

Pv – полное давление, выраженное в Паскалях (Па);

η – коэффициент полезного действия (КПД);

n – частота вращения рабочего колеса, в об/мин;

N – потребляемая мощность двигателя, в кВт.

Данные параметры позволяют точно рассчитать эксплуатационные характеристики устройства для конкретных условий работы. Аэродинамическая схема вентилятора оптимизирована для обеспечения равномерного распределения воздушного потока и повышения эффективности работы системы. (График с аэродинамическими характеристиками будет представлен дополнительно).

Вентилятор промышленный осевой ВО-46-130-11,2 производства Укрвентсистемы – это современное техническое решение для систем вентиляции, отопления и технологических процессов. Высокая производительность, энергоэффективность, надежная конструкция и адаптация под различные условия эксплуатации делают его незаменимым элементом как в новых, так и в модернизируемых системах. Выбирая данное устройство, вы инвестируете в качество, безопасность и долговечность инженерных решений для вашего предприятия.
