ДЫМОСОС ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ

Дымососы двухстороннего всасывания ДН26×2-0,62К, ДН-26×2-0,62КГМ, ДН-26×2-0,62ПК, ДН-26×2-0,62ПКГМ производства Укрвентсистемы представляют собой высокоэффективные центробежные агрегаты промышленного назначения, предназначенные для удаления дымовых газов в различных теплотехнических и производственных установках. Конструкция данных моделей разрабатывалась с учётом многолетнего опыта эксплуатации на объектах теплоэнергетики и обеспечивает максимальную надёжность при длительной непрерывной работе в условиях запылённой и высокотемпературной среды.

ОБЛАСТЬ ПРИМЕНЕНИЯ ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ

Дымососы ДН26×2-0,62 применяются в следующих областях:

на газомазутных котлах;
на водогрейных и паровых котлах средней и высокой мощности;
в технологических системах санитарно-производственного назначения;
в системах удаления дымовых газов с температурой до +250°C.

Благодаря универсальной конструкции и высокой степени адаптации к условиям эксплуатации, данные дымососы успешно применяются в энергетике, на промышленных предприятиях и в коммунальном хозяйстве.

ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип: центробежный, двухстороннего всасывания;
Корпус: спиральный, поворотный, с шагом поворота 45°;
Рабочее колесо: с лопатками, загнутыми назад;
Направление вращения: правое или левое (определяется со стороны электродвигателя);
Температурный диапазон: от -30°C до +250°C;
Климатическое исполнение: У, категории размещения 1–4 по ГОСТ 15150-69.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ

Дымососы предназначены для перемещения неагрессивных дымовых газов с максимальной запылённостью до 2 г/м³. Допускается применение на котлах, работающих на газе, мазуте, а также в технологических линиях, где газы не обладают выраженными абразивными и липкими свойствами. Работа агрегатов возможна как в закрытых помещениях, так и на открытом воздухе при соблюдении условий климатического исполнения. Пуск разрешён при температуре в улитке не ниже -30°C.

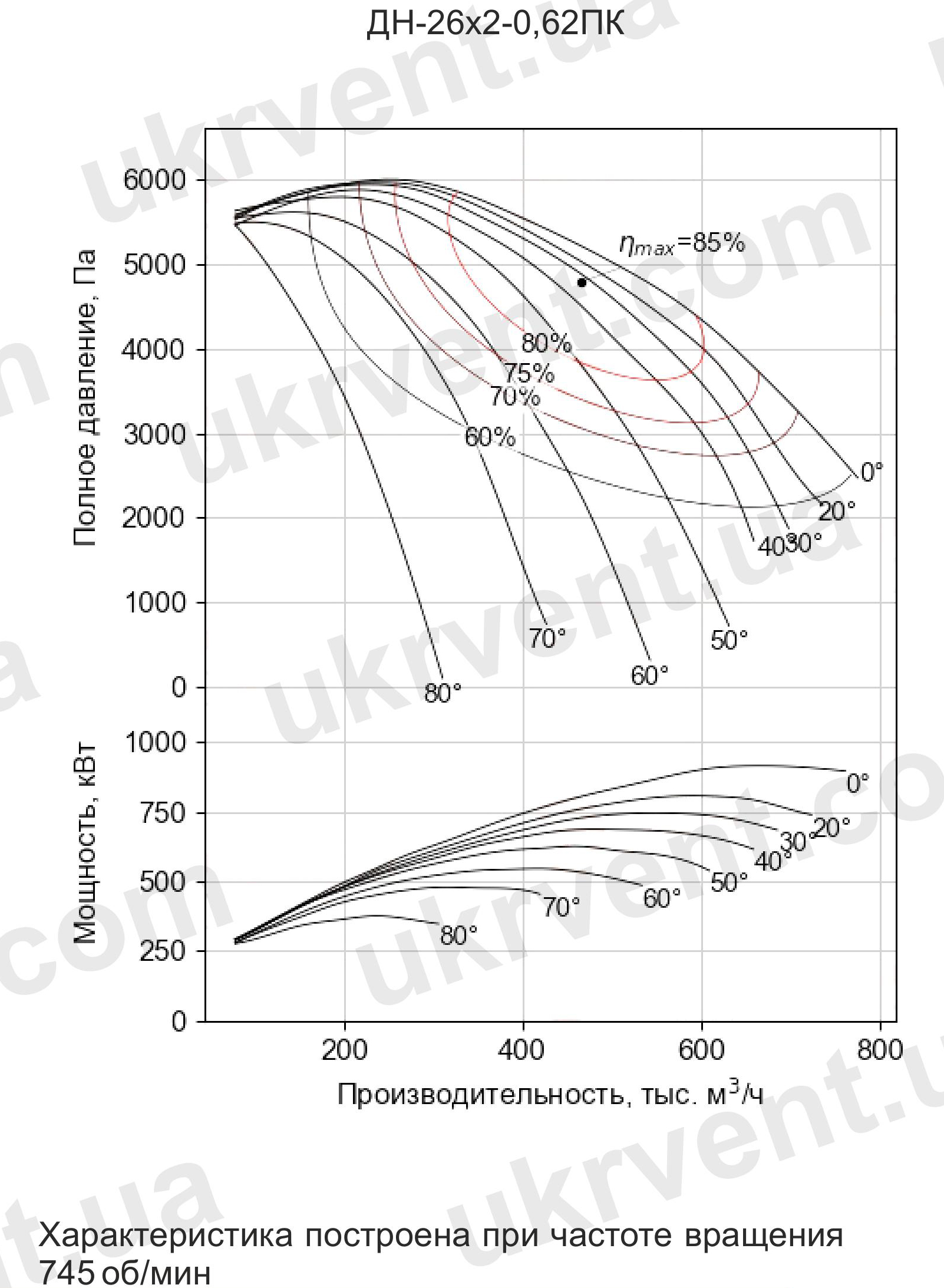

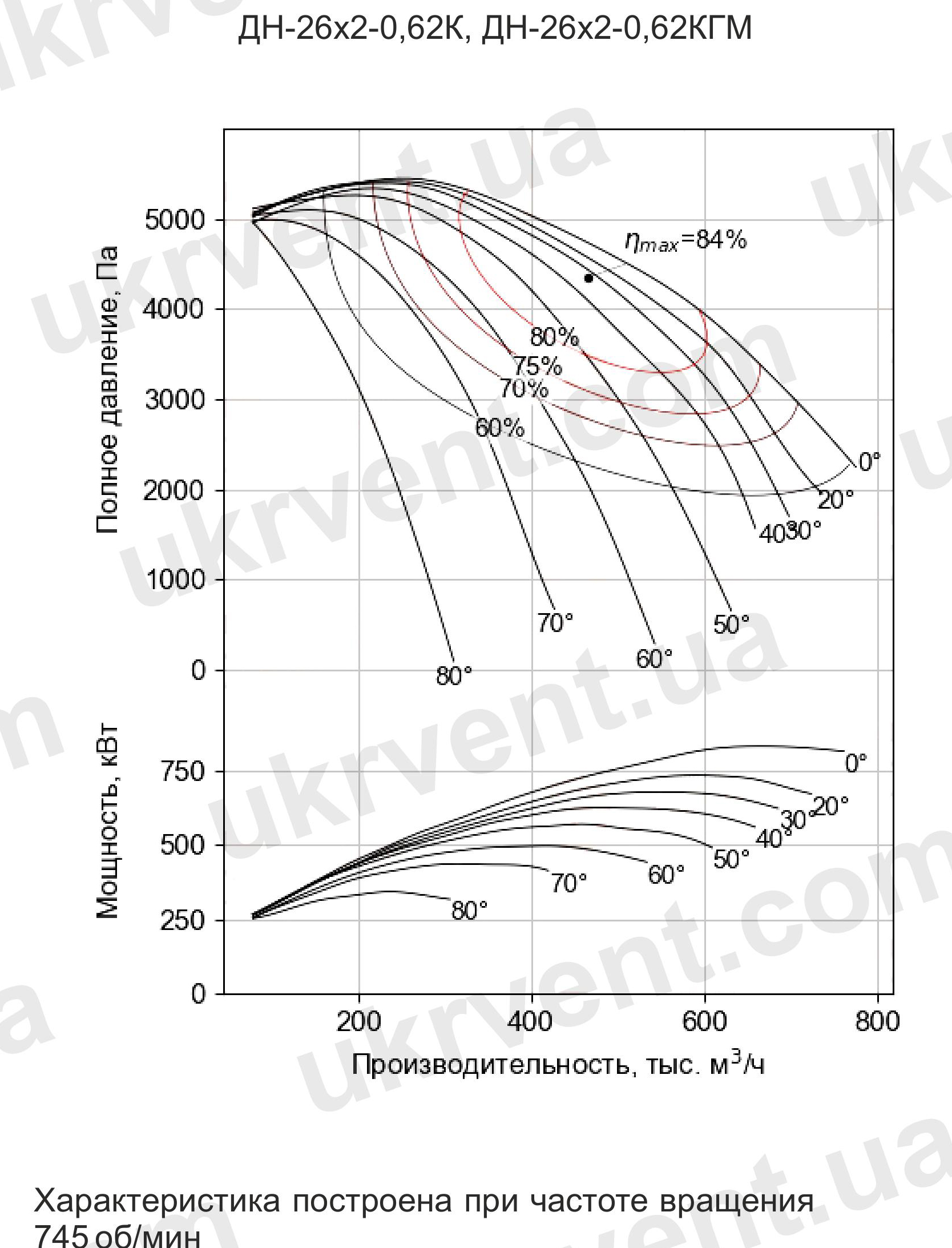

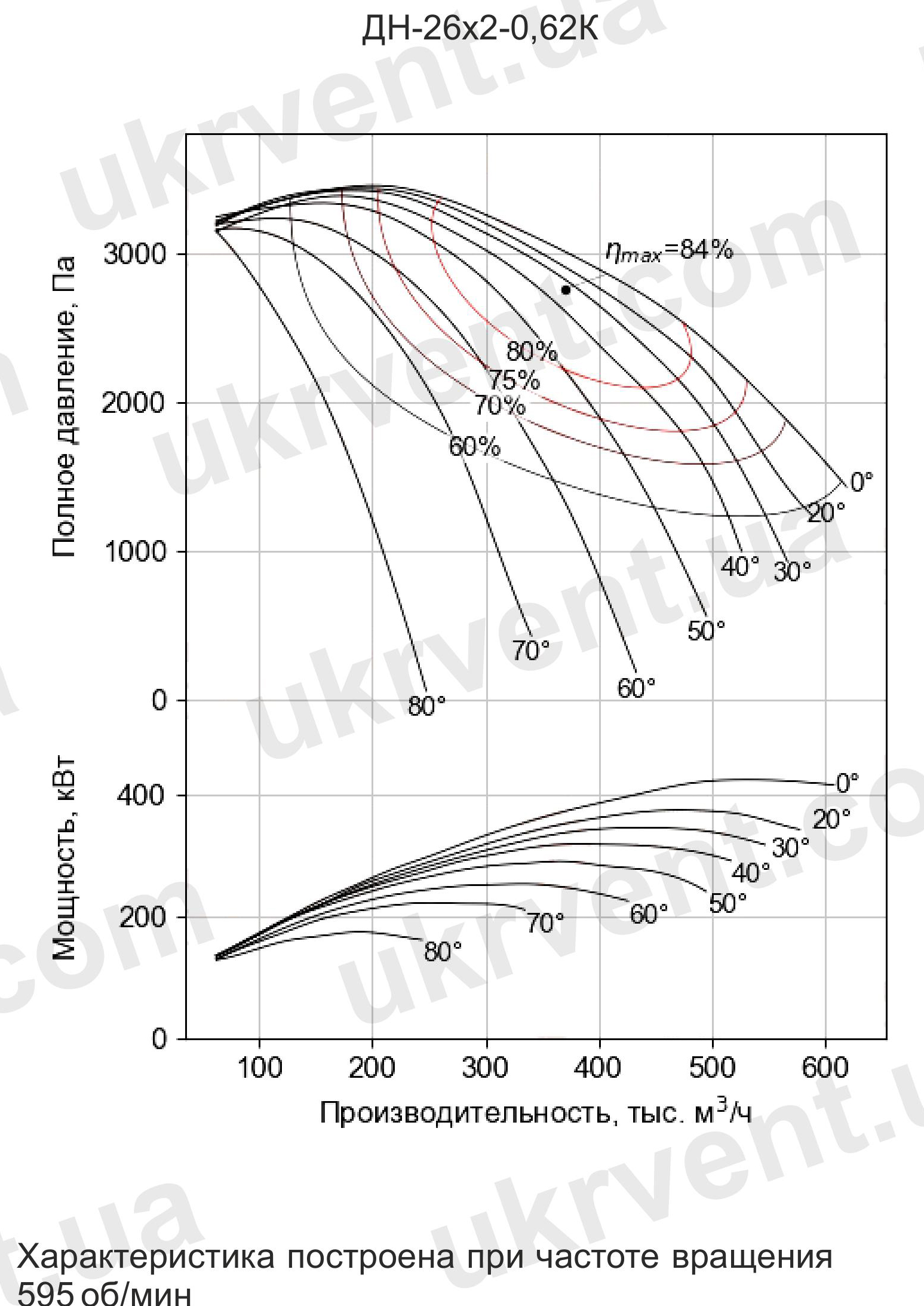

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-26Х2

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДЫМОСОСОВ ТИПА ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ

Для удобства монтажа улитка дымососа ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ может переставляться под углами кратными 45°.

СХЕМА РАЗВОРОТОВ СПИРАЛЬНОГО КОРПУСА ДЫМОСОСОВ ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ

Улитка дымососа может быть правого или левого вращения: дымосос правого вращения ― когда поток газов в улитке движется за часовой стрелкой; дымосос левого вращения ― когда поток газов в улитке движется против часовой стрелки.

ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ ОСОБЕННОСТИ КОНСТРУКЦИИ

Для различных эрозионных свойств транспортируемого дымового газа дымососы типа ДНx2-0,62 выпускаются в трех исполнениях :

дымососы типа ДН26×2-0,62 с противоизносной защитой внутренних поверхностей улиток и всасывающих карманов, а также рабочих поверхностей лопаток рабочих колес (базовое исполнение);
дымососы типа ДН-26×2-0,62 с противоизносной защитой только внутренних поверхностей улиток и всасывающих карманов;
дымососы типа ДН-26×2-0,62ГМ без противоизносной защиты (для газомазутных котлов).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ

Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м³

Тип вентилятора	Производительность, Q, тыс. м3/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳmax, %	Частота вращения n, об/мин	Масса, кг
ДН-26×2-0,62К	373	2764	282	85	600	25300
ДН-26×2-0,62К	467	4334	442	85	750	25300
ДН-26×2-0,62КГМ	467	4334	442	85	750	22100
ДН-26×2-0,62ПК	467	4850	494	85	750	24850
ДН-26×2-0,62ПКГМ	467	4850	494	85	750	21750

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Присоединительные размеры ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ

Тип машины	Разворот, φск^o– φвк^o	а, мм	а1, мм	а2, мм	аЗ, мм	b, мм	b1, мм	b2, мм	b3, мм	n, мм	n1, мм	S, мм	s1, мм
ДН-26×2-0,62К	45-135	1935	2047	1820	1932	1300	1420	3900	4020	28	36	19	19
ДН-26×2-0,62КГМ	45-180	1935	2047	1820	1932	1300	1420	3900	4020	28	36	19	19
ДН-26×2-0,62ПК	60-180	1935	2047	1820	1932	1300	1420	3900	4020	28	36	19	19
	90-135	1935	2047	1820	1932	1300	1420	3900	4020	28	36	19	19
	90-180	1935	2047	1820	1932	1300	1420	3900	4020	28	36	19	19

Габаритные размеры дымососа двухстороннего ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ

Тип машины	Разворот, φскo- φвкo	В, мм	В1, мм	D, мм	н, мм	Н1, мм	Н2, мм	нз, мм	Н4, мм	L, мм	L1, мм
ДН-26×2-0,62К	45-135	1950	1920	2600	1716	1560	1560	1226	800	6100	4535
ДН-26×2-0,62КГМ	45-180	1950	1920	2600	1716	1560	2037	1226	800	6100	4535
ДН-26×2-0,62ПК	60-180	1950	1920	2600	1716	1560		1067	800	6100	4535
	90-135	1950	1920	2600	1716	1560	1560	930	800	6100	4535
	90-180	1950	1920	2600	1716	1560	2037	930	800	6100	4535

Установочные размеры ДН26×2-0,62К ДН-26×2-0,62КГМ ДН-26×2-0,62ПК ДН-26×2-0,62ПКГМ

Тип машины	Разворот, φскo- φвкo	c, мм	с’, мм	с1, мм	с1′, мм	с2, мм	с2′, мм	сЗ, мм	сЗ’, мм	с4, мм	f, мм	f1, мм	f2, мм	f3, мм	f4, мм
ДН-26×2-0,62К	45-135	1700	1700	878	878	700	700	597	597	300	2748	2136	676	1650	1020
ДН-26×2-0,62КГМ	45-180	1700	1700	878	718	700	1400	597	57	300	2748	2136	474	1490	1020
ДН-26×2-0,62ПК	60-180	1700	1700	878	718	700	1400	597	57	300	2633	2058	474	1490	1020
	90-135	1700	1700	878	878	700	700	597	597	300	2475	1897	676	1650	1020
	90-180	1700	1700	878	718	700	1400	597	57	300	2475	1897	474	1490	1020

КОНСТРУКЦИЯ ДЫМОСОСА ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН26X2-0,62К, ДН-26X2-0,62КГМ, ДН-26X2-0,62ПК, ДН-26X2-0,62ПКГМ

Корпус (улитка) изготавливается из листовой углеродистой стали и усиливается металлическими рёбрами жёсткости, исключающими деформации при температурных колебаниях. Внутренняя поверхность защищена броневыми листами, подлежащими замене при износе. После монтажа корпус должен быть теплоизолирован.

Рабочее колесо представляет собой сварную конструкцию с назад загнутыми лопатками. Изготовлено из конструкционной углеродистой стали, обеспечивает устойчивость к динамическим и термическим нагрузкам.

Направляющий аппарат, установленный на всасывающем кармане, регулирует степень разрежения в топке. Угол поворота лопаток регулируется от 0° до 90°, обеспечивая контроль потока дымовых газов.

Ходовая часть включает вал, подшипниковые узлы и упругую муфту, обеспечивающую передачу вращающего момента без ударных нагрузок.

Монтажная рама – сварная стальная конструкция, к которой крепятся корпус дымососа, вал, рабочее колесо и двигатель. Установка выполняется на бетонную платформу в соответствии с проектной документацией.

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН26X2-0,62К, ДН-26X2-0,62КГМ, ДН-26X2-0,62ПК, ДН-26X2-0,62ПКГМ

высокая надёжность при длительной эксплуатации;
универсальность применения в промышленных и энергетических установках;
лёгкость обслуживания и модульная замена изношенных элементов;
оптимизированная аэродинамика и высокий КПД;
широкий диапазон климатических условий применения.

ПОЧЕМУ ВЫБИРАЮТ ДЫМОСОСЫ ОТ «УКРВЕНТСИСТЕМЫ»

Укрвентсистемы – ведущий украинский производитель промышленных вентиляторов и дымососов. Завод выпускает оборудование, соответствующее требованиям ГОСТ и международных стандартов. Каждое изделие проходит строгий контроль качества и испытания на соответствие техническим условиям эксплуатации.

Дымососы двухстороннего всасывания ДН26×2-0,62К, ДН-26×2-0,62КГМ, ДН-26×2-0,62ПК, ДН-26×2-0,62ПКГМ от «Укрвентсистемы» — это надёжные, производительные и долговечные агрегаты, предназначенные для эксплуатации в самых жёстких промышленных условиях. Их техническое совершенство, конструктивная адаптивность и доступность запасных частей делают их рациональным выбором для котельных и теплоэнергетических установок.

Купить дымосос ДН26×2-0,62 или получить консультацию вы можете, связавшись с техническим отделом компании «Укрвентсистема». Мы предлагаем конкурентные цены, оперативную поставку и полный комплект эксплуатационной документации.
