Центробежные дымососы одностороннего всасывания ДН-19МК, ДН-19МКГМ, ДН-19СК производства компании УКРВЕНТСИСТЕМА — это промышленные тягодутьевые агрегаты, предназначенные для создания стабильной тяги в котельных установках, а также эффективной подачи воздуха и удаления продуктов сгорания в промышленных топочных системах. Эти модели востребованы в энергетике, теплоэнергетике, металлургии и на объектах с котлами, работающими на газовом или жидком топливе.

ДН-19МК ДН-19МКГМ ДН-19СК ОСНОВНАЯ КОНСТРУКЦИЯ

Конструкция дымососов ДН-19МК, ДН-19МКГМ, ДН-19СК включает:

Рабочее колесо с назад загнутыми лопатками (высокий КПД, устойчивость к деформациям при высокой температуре).
Спиральный поворотный корпус, обеспечивающий направление выхлопа от 0° до 270° (с шагом 15°) для упрощения монтажа.
Всасывающая воронка, ось направления потока, установочная рама — жёсткая и устойчивая конструкция для длительной эксплуатации в тяжёлых условиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДН-19МК ДН-19МКГМ ДН-19СК

Предназначены для отсасывания дымовых газов из топок стационарных паровых котлов.
Допустимая запылённость — до 2 г/м³, без абразивных частиц и склонности к налипанию.
Температура рабочей среды на входе — до +250°C (в зависимости от исполнения).
Климатические исполнения: У1, У2, У3, рабочая температура окружающей среды — от -30 до +40°C.

ИНДЕКСЫ ИЛИ ТИП ДЫМОСОСА В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ

ДН-К – дымососы укомплектованные современными подшипниковыми узлами на консистентной смазке.
ДН-ГМ – газомазутный. Буквы ГМ вводятся в обозначение дымососа, применяется для котлов, работающих на жидком или газовом топливе, где отсутствуют абразивные частицы в откачиваемой среде.
ДН-С – специальная модификация лопатки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-19МК ДН-19МКГМ ДН-19СК

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

Тип дымососа	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳ max, %	Частота вращения n, об/ мин	Масса, кг
ДН-19МК	83	2 775	283		750	4600
ДН-19МК	110	4900	499	85	1000	4600
ДН-19МКГМ	110	4900	499	85	1000	4100
ДН-19СК	156	11650	1188	85	1500	4220

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-19МК ДН-19МКГМ ДН-19СК

		Группа присоединительных размеров										Группа габаритных размеров									Группа установочных размеров
Тип машины	Разворот, фск°	а	а1	b	b1	d	d1	n	n1	s	s1	В	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ДН-19МК ДН-19МКГМ	0	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	750	545	2858	918	650	1362	24	850	900	1646	975
	30	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	1000	545	2858	918	650	1362	24	850	1200	1437	975
	45	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	750	545	2858	918	650	650	380	850	1946	1550	975
	60	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	750	545	2858	918	650	650	380	850	1808	1513	975
	75	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	1000	545	2858	918	650	650	380	850	1603	1323	975
	90	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	750	545	2858	918	650	650	380	850	1740	1437	975
	105	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	1000	545	2858	918	650	650	380	850	1511	1236	975
	150	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	1200	545	2858	918	650	650	380	850	1137	877	975
	165	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	1000	545	2858	918	650	650	380	850	1342	1074	975
	180	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	750	545	2858	918	650	650	380	850	1514	1220	975
	270	710	800	970	1082	1235	1325	16	12			3290	1235	1900	2863	1230	750	545	2858	918	650	650	380	850	1272	1966	975
ДН-19СК	45	710	810	970	1068	1232	1325	16	12	19	19	3761	1235	1905	3089	1230	750	630	2642	471	650	650	492	920	1946	1550	1050
ДН-19СК	90	710	810	970	1068	1235	1325	16	12	19	19	3290	1235	1900	2910	1230	750	630	3089	918	650	650	492	920	1740	1437	1050

*Размеры даны справочно

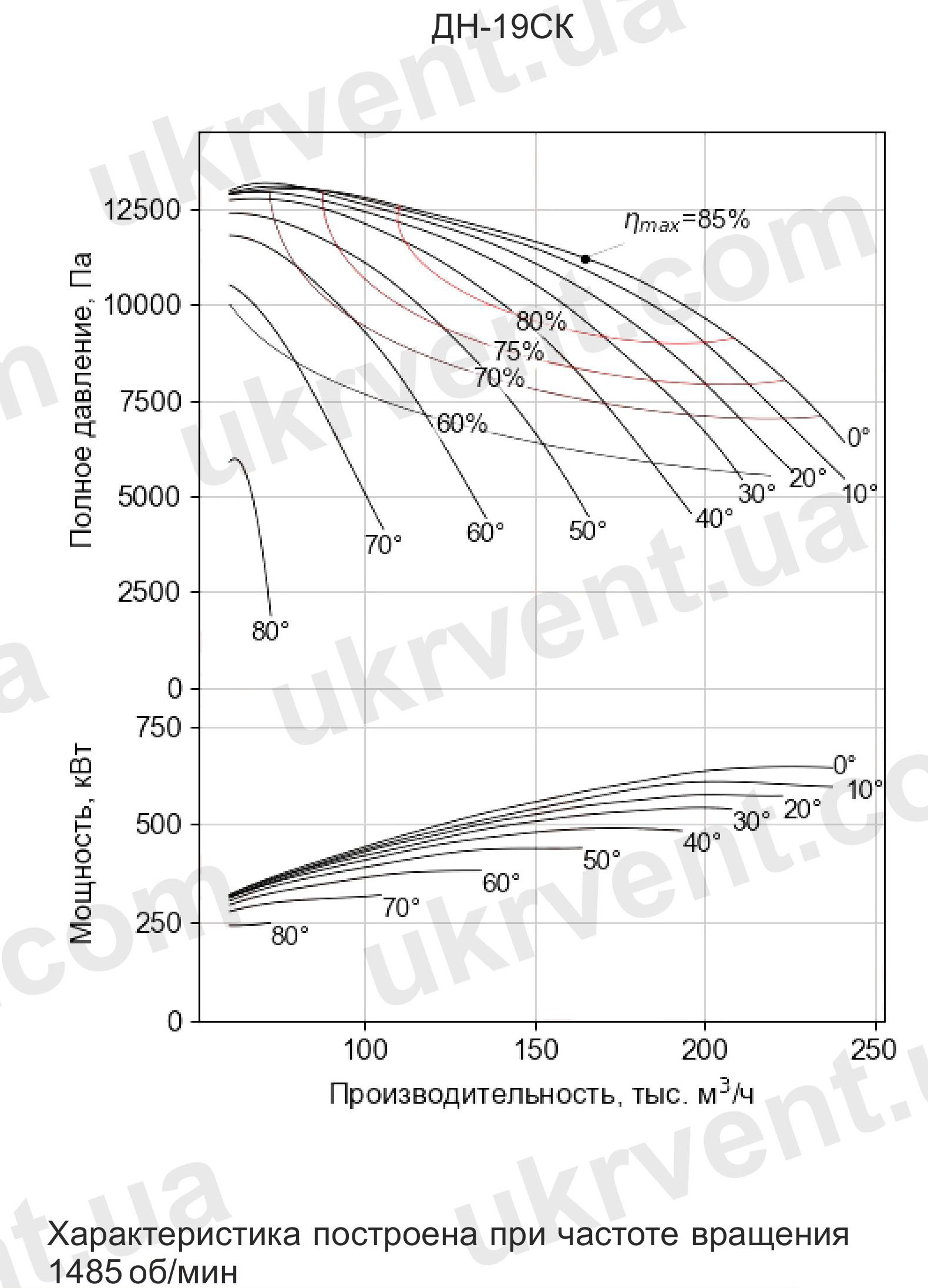

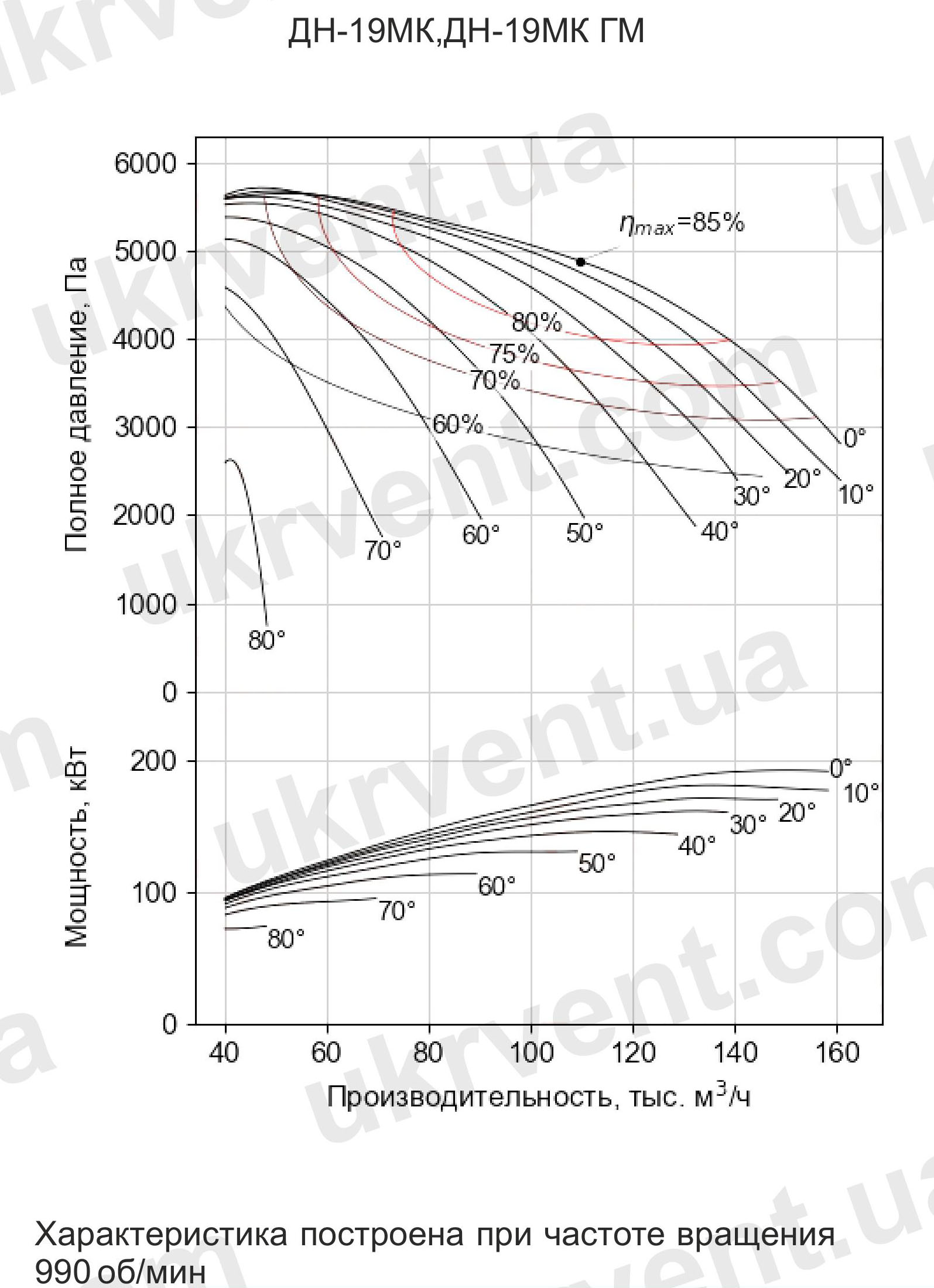

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-19МК ДН-19МКГМ ДН-19СК

ВАРИАНТЫ КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ДН-19МК ДН-19МКГМ ДН-19СК

3 Исполнение – рабочее колесо дымососа насажено на промежуточный вал, который через соединительную муфту состыковывается с валом электродвигателя. Данная схема в особенности подходит для тех дымососов, которые будут работать с дымовыми газами с температурой 200-400°С.

МАТЕРИАЛЫ И ИСПОЛНЕНИЯ ДН-19МК ДН-19МКГМ ДН-19СК

Углеродистая сталь (стандарт) — эксплуатация при температурах до 200°C.
Нержавеющая сталь (по заказу) — устойчива к коррозии, рабочая температура до +400°C. Рекомендуется для агрессивных или нагретых сред.

НАПРАВЛЕНИЯ ВРАЩЕНИЯ И СХЕМЫ РАЗВОРОТА ДН-19МК ДН-19МКГМ ДН-19СК

Правое вращение — улитка направлена по часовой стрелке (вид со стороны электродвигателя).
Левое вращение — против часовой стрелки.

Регулируемый угол поворота корпуса — от 0° до 270° с шагом 15°, что позволяет адаптировать дымосос к любым условиям размещения.

ПРЕИМУЩЕСТВА ДЫМОСОСОВ УКРВЕНТСИСТЕМЫ

Производительность и эффективность: высокая степень аэродинамической оптимизации.
Универсальность применения: подходят для большинства типов котельных установок и технологических систем.
Модульность конструкции: простая интеграция, легкость обслуживания и модернизации.
Высокая надёжность: подтверждена эксплуатацией на промышленных объектах по всей Украине и за её пределами.
Соответствие стандартам.

Промышленные дымососы ДН-19МК, ДН-19МКГМ, ДН-19СК от УКРВЕНТСИСТЕМЫ — это оптимальное решение для стабильной и эффективной работы котельных и вентиляционных систем. Надёжность конструкции, гибкость конфигурации, термостойкость и простота монтажа делают эти агрегаты востребованными на промышленных предприятиях различного профиля.
