ЦЕНТРОБЕЖНЫЕ ДЫМОСОСЫ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДН-28,8×2-0,936К

Центробежный дымосос двухстороннего всасывания ДН-28,8х2-0,936К производства Укрвентсистемы — это тягодутьевая машина промышленного класса, предназначенная для высокопроизводительного удаления дымовых газов из котлов на твёрдом и газомазутном топливе паропроизводительностью до 480 т/ч. Устройство применяется в составе энерготехнологического оборудования, в частности в котельных агрегатах с сухими золоуловителями, а также на установках, перемещающих запылённые неагрессивные газовоздушные смеси.

Дымососы серии ДН-28,8х2-0,936К успешно эксплуатируются в условиях умеренного климата при наружной и внутренней установке (исполнение У, категории размещения 1–4 по ГОСТ 15150-69), выдерживая эксплуатационные нагрузки при температуре окружающей среды до -30 °С, а рабочей среды — до +250 °С. При необходимости работы с агрессивными средами конструкция может комплектоваться деталями из легированной нержавеющей стали.

ТЕХНИЧЕСКОЕ НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ДН-28,8×2-0,936К

Дымососы ДН-28,8х2-0,936К применяются для транспортировки дымовых газов с температурой до +250 °С, а также пылегазовоздушных смесей с содержанием твёрдых частиц не более 2 г/м³, абразивность и налипаемость которых аналогична золе от сжигания твёрдого топлива. Возможность применения при мокром золоулавливании определяется путём опытной эксплуатации.

Устройство предназначено для продолжительного режима работы на объектах:

• теплоэлектростанций и котельных;
• промышленных комплексов;
• водонагревательных установок;
• технологических линий с пылевыми выбросами.

ДН-28,8×2-0,936К КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Модель ДН-28,8х2-0,936К оснащена двухсторонним всасыванием, что обеспечивает повышенный КПД и равномерное распределение нагрузки на вал. Диаметр рабочего колеса составляет 2880 мм. Характеристики давления и объёмного расхода позволяют использовать дымосос как в одиночной, так и в параллельной схеме.

Ходовая часть включает:

• кованый вал;
• два сферических роликоподшипника (один опорно-упорный, второй — опорный);
• разъёмные чугунные корпуса подшипников;
• узлы уплотнения левого и правого исполнения;
• эластичную втулочно-пальцевую муфту для соединения с электродвигателем.

Рабочее колесо (крыльчатка) и ступица выполнены из углеродистой стали. Стальная улитка (спиральный отвод) и всасывающие карманы сварной конструкции усиливаются ребрами жёсткости и оснащаются съёмными броневыми накладками из малоуглеродистой стали для защиты от износа.

Дополнительная управляемость обеспечивается двумя осевыми направляющими аппаратами, регулирующими подачу воздуха с каждой стороны всасывания.

ОСОБЕННОСТИ ИСПОЛНЕНИЯ ДН-28,8X2-0,936К

• Тип исполнения — общепромышленное, без элементов взрывозащиты;
• Материалы — углеродистая сталь (стандарт), нержавеющая сталь (опционально);
• Температурный диапазон среды — от -30 °С до +250 °С;
• Допустимая запылённость — до 2 г/м³;
• Скорость вращения рабочего колеса — 750 об/мин;
• Климатическое исполнение — У1–У4;
• Индекс “К” — наличие усиленного подшипникового узла с двухопорной схемой и системой смазки.

ПРЕИМУЩЕСТВА ВЫБОРА ДН-28,8Х2-0,936К ОТ УКРВЕНТСИСТЕМЫ

• Высокая производительность при оптимальных габаритах;
• Повышенная износостойкость компонентов за счёт броневых накладок и качественных подшипников;
• Конструктивная адаптация под перемещение запылённых газов;
• Возможность модификации для агрессивных сред;
• Долговечность и надёжность при работе в тяжёлых промышленных условиях;
• Простота интеграции в существующие системы газоудаления;
• Соответствие ГОСТ и отраслевым стандартам.

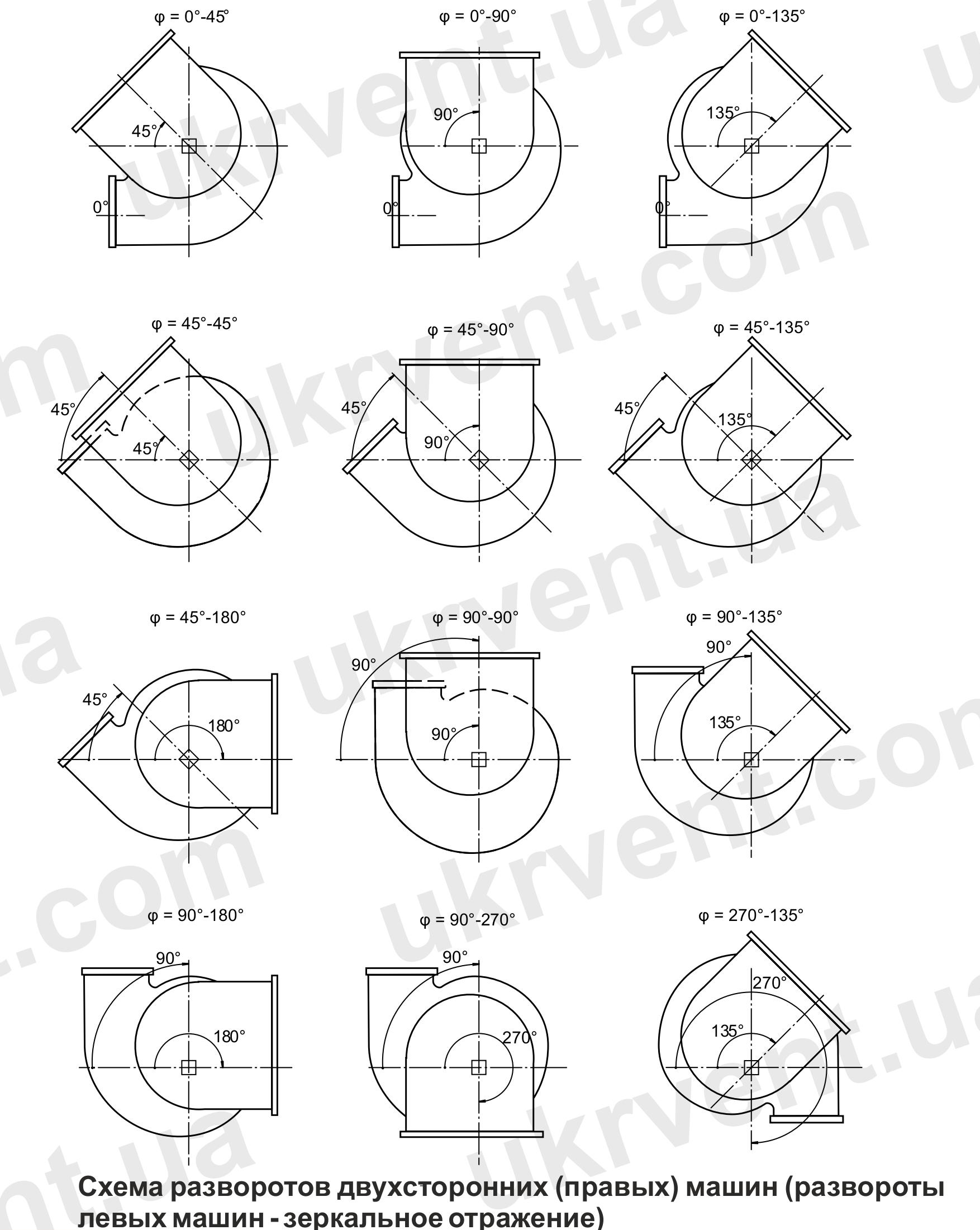

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДЫМОСОСОВ ДН-28,8×2-0,936К

Для удобства монтажа улитка дымососа ДНx2 может переставляться под углами кратными 45°.

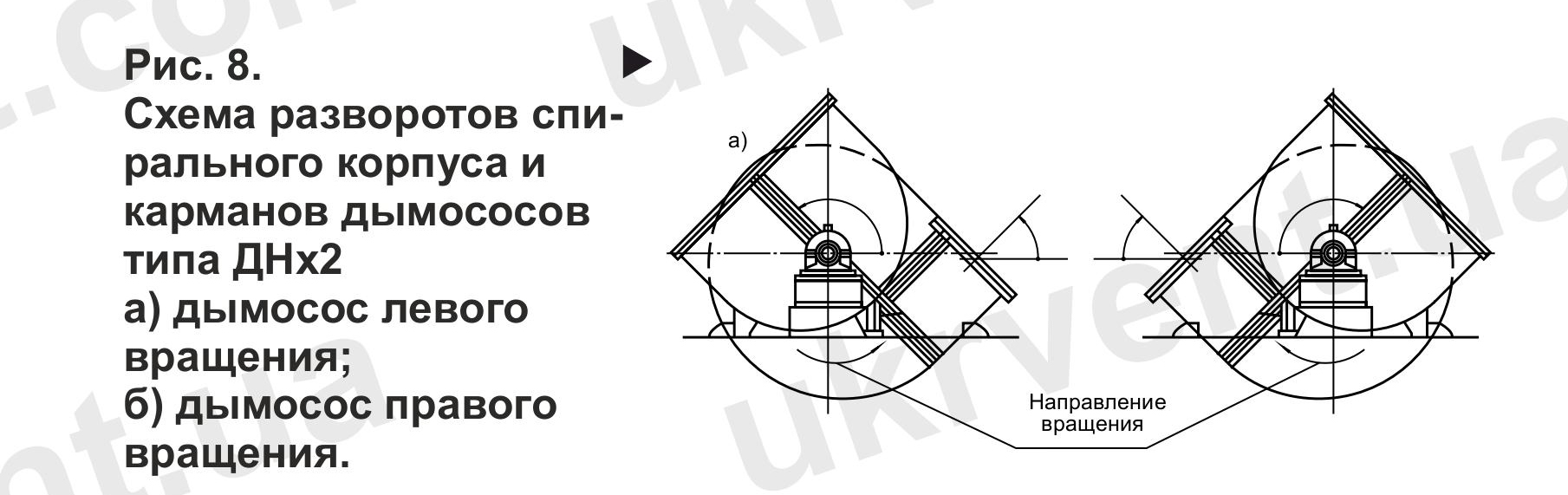

СХЕМА РАЗВОРОТОВ СПИРАЛЬНОГО КОРПУСА ДЫМОСОСОВ ДН-28,8×2-0,936К

Улитка дымососа может быть правого или левого вращения: дымосос правого вращения ― когда поток газов в улитке движется за часовой стрелкой; дымосос левого вращения ― когда поток газов в улитке движется против часовой стрелки.

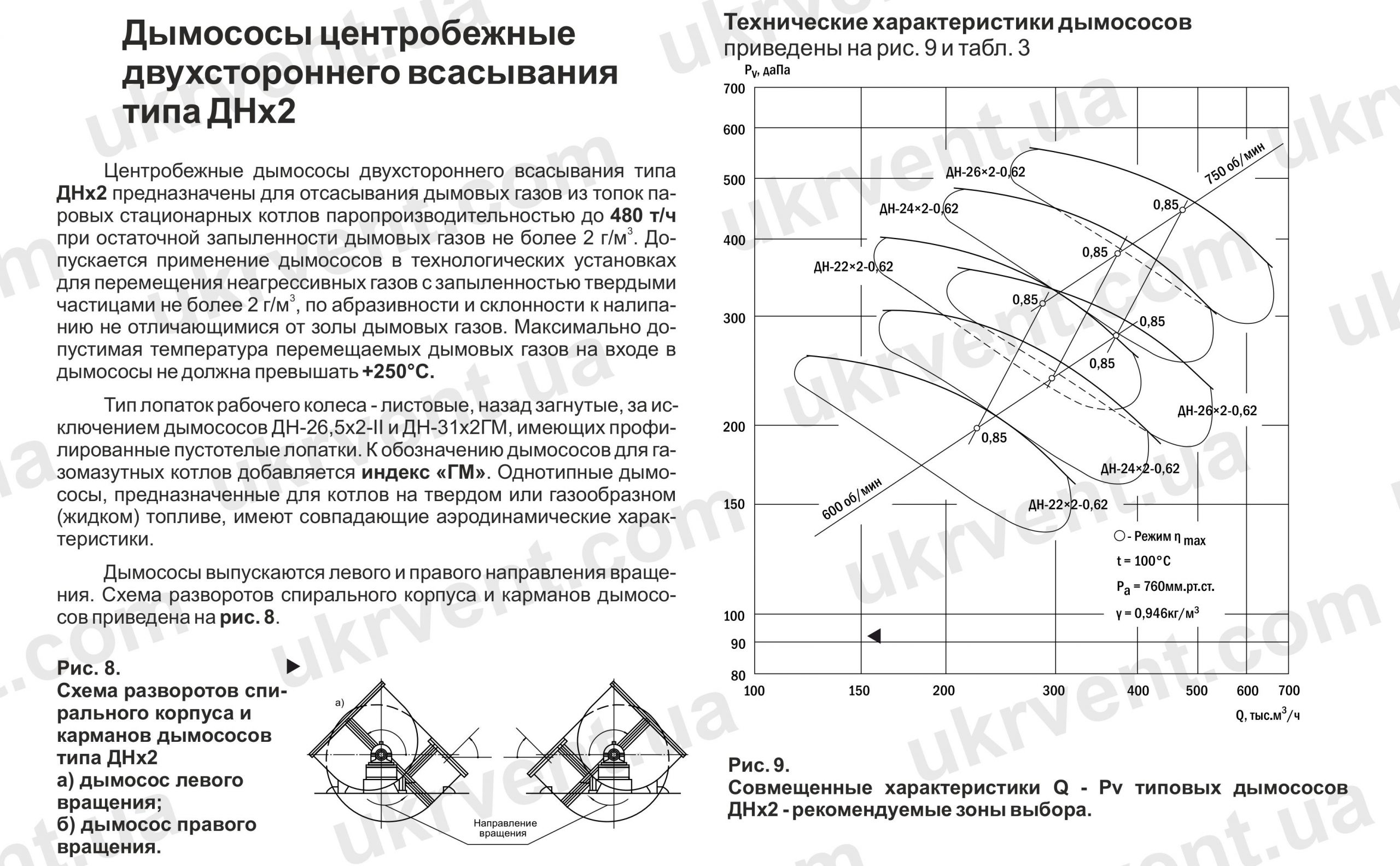

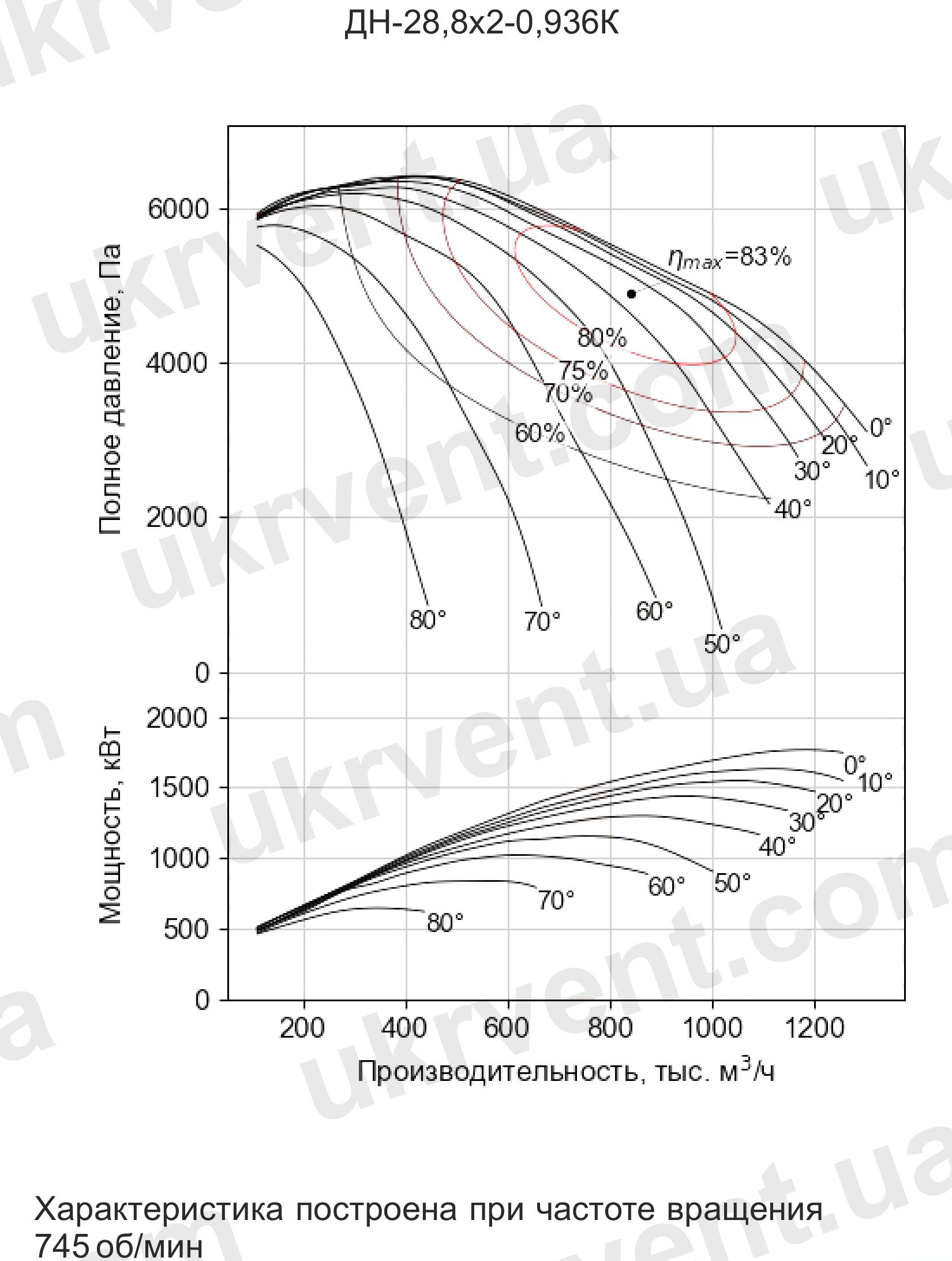

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН-28,8×2-0,936К

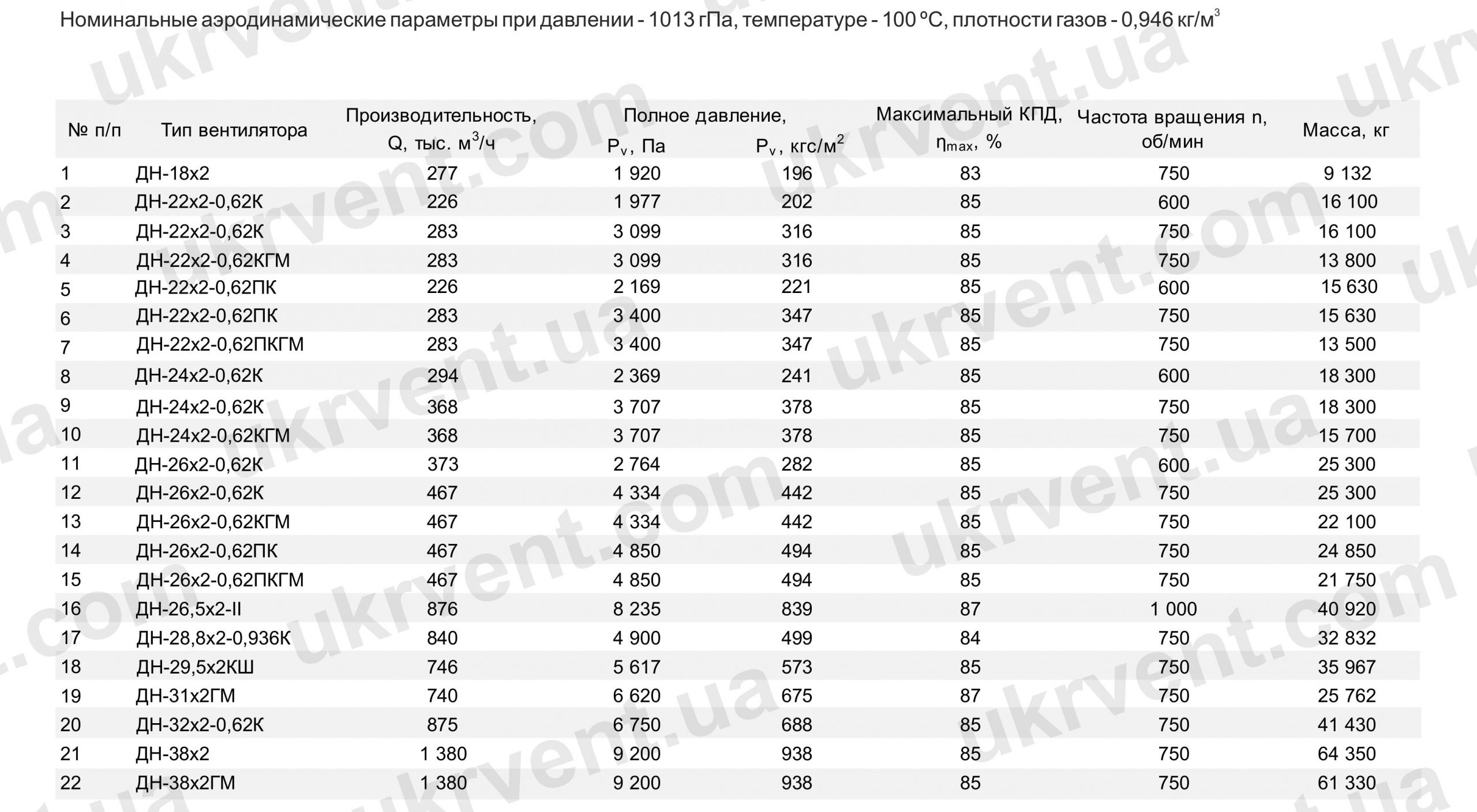

Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м3

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДН-28,8×2-0,936К

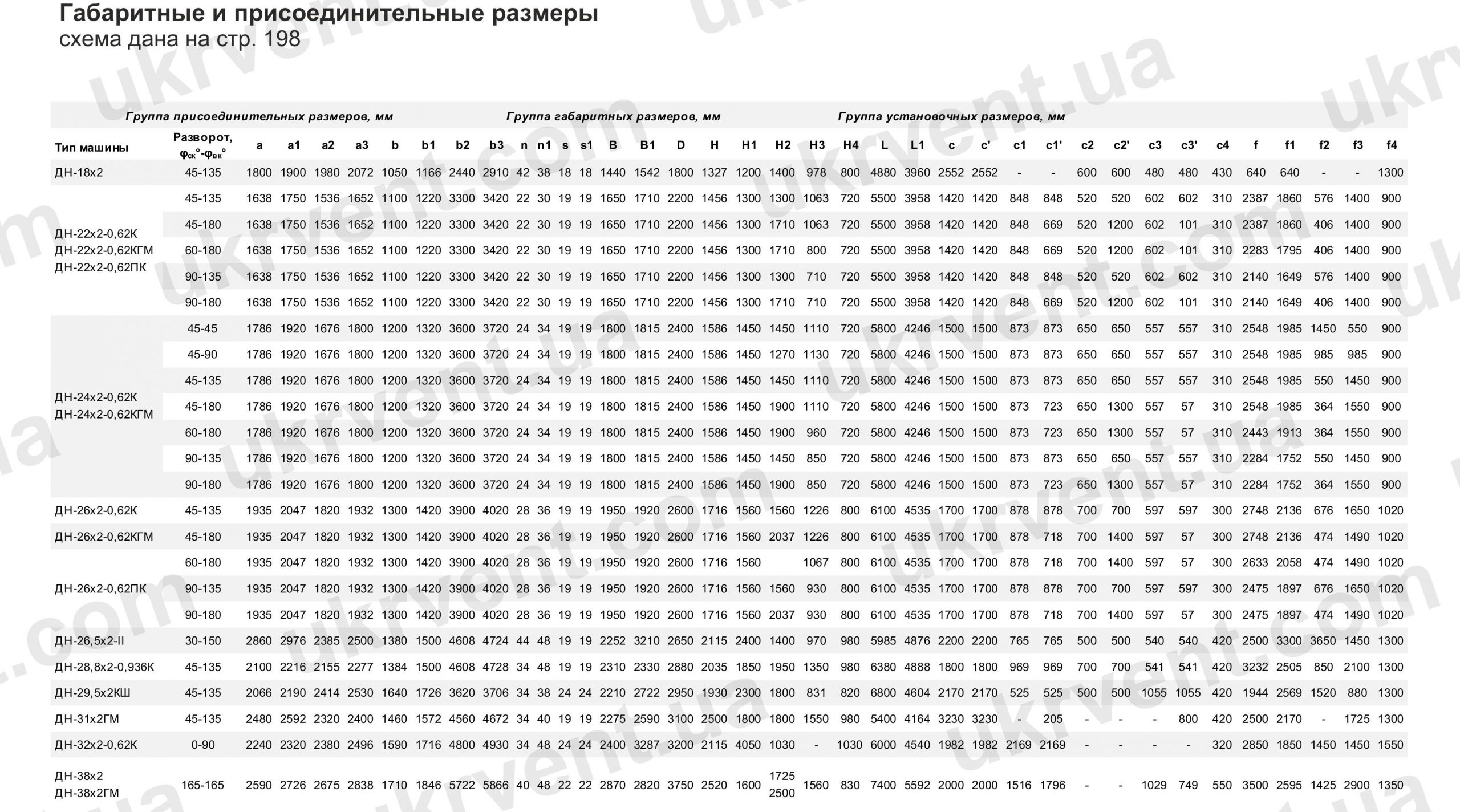

Присоединительные размеры ДНx2

Габаритные размеры дымососа двухстороннего ДНx2

Установочные размеры ДНx2
